HD96 - Stavmixer Midas - Gratis bruksanvisning och manual

Produkttyp	Digitalmixerkonsol
Märke	Midas
Modell	HD96-24
Ingångskanaler	144 (flexi samtidiga)
Utgångskanaler	96 aux, 24 matriser, stereobuss, monobuss
Ljudbehandling	64-bitars flyttal
Samplingsfrekvens	96 kHz
A/D- och D/A-omvandlare	24 bitar, 128-bitars översampling
Pekskärm	21 tum, 1920 x 1080 pixlar, 10-punkts multi-touch
Motoriserade faders	28 (8+8+8+4)
Analoga in-/utgångar	8 XLR-ingångar, 8 XLR-utgångar
Digitala anslutningar	AES50 (4 portar), HyperMAC (2 fiber), Ultranet (2 portar)
Strömförsörjning	2 x 100-240 V, 50/60 Hz, 2 x 650 W

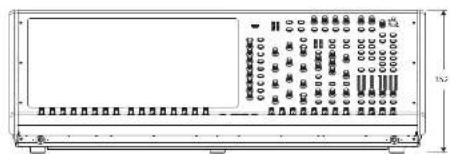

Mått (utan hjul)	352 x 1028 x 719 mm
Vikt (utan hjul)	43,2 kg
Vikt (med hjul)	147 kg
Bluetooth	Version 4.0, räckvidd 30 m
Wi-Fi	Dubbla band 2,4/5 GHz
Garanti	10 år Midas
Underhåll	Rengöring med torr trasa; utsätt inte för fukt
Säkerhet	Jordning obligatorisk; förekomst av farliga knappceller
Möjlig expansion	2 CM-1-platser för tilläggskort

Vanliga frågor - HD96 Midas

Hur slår jag på konsolen HD96-24?

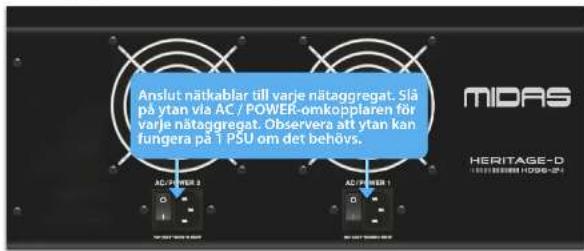

Anslut båda strömkablarna, aktivera båda AC POWER-omkopplarna på baksidan. Konsolen startar. Vänta tills standardskärmen visas.

Hur stänger jag av konsolen korrekt?

I GUI-menyn, håll ner knappen SHUTDOWN tills en cirkel ritas runt den. Konsolen utför en avstängningsprocedur, sedan kan du stänga av omkopplarna.

Vilka typer av kablar ska användas för AES50-anslutningar?

Använd uteslutande skärmade STP Cat5E-kablar med Ethercon-kontakter. Skärmningen måste vara ansluten i båda ändarna för optimalt skydd.

Hur sparar jag en show på konsolen?

Gå till showhanteraren och välj Save Show. Showen kopieras till den interna SSD-disken. Du kan också spara på USB-minne eller via mCloud.

Hur konfigurerar jag en användarprofil?

Vid första start, följ skärmarna för att skapa en profil. Den är kopplad till ditt mCloud-konto för filsynkronisering.

Vad gör jag om jag tappar bort USB-minnet med showarna?

Logga in på ditt mCloud-konto från konsolen. Alla dina showar som sparats i molnet är tillgängliga och kan laddas ner direkt.

Hur använder jag VCA- och POP-grupper?

VCA (24 grupper) gör det möjligt att styra nivån på flera kanaler med en enda fader. POP (24 grupper) gör det möjligt att snabbt kalla fram ett urval av kanaler på ytan.

Hur ansluter jag en talkback-mikrofon?

Anslut en XLR-mikrofon till Talk Mic-ingången till höger om skärmen. Använd knapparna Talk INT eller Talk EXT för att skicka den till interna eller externa bussar.

Hur rengör jag pekskärmen?

Använd en mjuk, torr trasa. Använd aldrig flytande eller slipande produkter. Undvik direkt solljus för att förhindra överhettning.

Vilka expansionskortsformat stöds?

CM-1-platserna accepterar kort för protokollen AES50, Dante, MADI och USB, vilket gör det möjligt att lägga till upp till 128 extra kanaler.

BRUKSANVISNING HD96 Midas

Viktiga säkerhetsanvlsningar

Varning Ustag marierade med symbolen leder electrik störnstryna som är tilläckligt stark för att utgjena en risk för chrock. Använd endast högtkvalitativa, kommersicht tillgångliga högtalarisabla med tillhundinstallerade 1° TS kontakter. All anzen installering eller modification bir endast utilises av komponent personal.

Den här symbolen härvisar till viktiga punkter om användning och underhåll i den modfollande dokumentatikons. Var varlig og las bruksanvisungen.

Försiktighet Minske risken för elektriska stölar genom att akning ta av hölet upptill på apparaten (cler ta av baksdan). Inut apparaten finns det inga delar som kan reparens av användsen. Endst kulliferend personal får ogenomføga reparatjoner.

Försiktighet För att minnska risiken för brand och elektriska stitar ska apparaten skyldas mot reqn och fukt. Apparaten går inte utsattas för dropp eller spill och inga vattenbehållare som varer etc. för placens på den.

Försiktighet Sentecinstruktionen är enbart ansedd för kvalificerad servicpersonaal. För att undvila risker genom cielistiska stötar, genomföringa reparationer på apparaten, vilka inte år beskrivna i bruisanvningen. Endest kvalificerad falcipersonal för genomföra repartorema.

1. Läde desa anvisningar.

2. Spara dessa amisninger.

3. Beakte alla varmingar

4. Amand inte apparaten i närheten av vatten.

5. Rengirendast med inor trava.

6. Blockera inte ventilationsoppringarna installen enigt tilverkarens avvenngar.

7. Installera airdig intill vännekäter som väme-element, varniultsintag, spisar eller annan utrustning som anger varne inklusive förstärkare).

8. Andra vidrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad – det era bredare än det andra. En jordad kontakt har två blad och ett bredje jordstoft. Det breda bladet eller jordstiftet är till för din näkerhet. Om den meddijande kommunen inte parar i dit utung, ska du kontakta en elektriter för att få utget byt.

9. Fördigg elkabeln så att det inte är möjigt att trampa på den och att den är skyddel mot skampa kanler och inte kan skadan. Ce i synmetet akt på områdena omhedg stöckontasterna, förlängingskeblarna och på det stälte, där elkabeln lämnar apparaten, är tillräckligt skyddel.

10. Aparaten miste allid vara anluten till einkåten med intakt skydtsledare.

11. Om huvurkontakton, eller ett apparatuttag, lungerer som erstängningsenhet måste denna allid vara tilgåninglig.

12. Använd endast tillkoppingar och tillbehör som angetts av tilworkaren.

1. Använd endast med vags, stativ, trefot, hälare eller bord som angetts av tilverkaren, eller som sälts till sammans med apparate Om du använder en

fumflyttar kombinationen vagn-apparat, för att fumindra clydsfall genom snubbing.

1. Dra ur anlutningskortakten und öskvåder eller när apparaten inte ska används under någen längre tid.

2. Låt svalifhorad personal utföra all service. Service är notvändig när apparaten har skadats, 1/20, när en skabel eller kontakt är skadat, vätsar eller främmande föremil har kommit in i apparaten, eller när den har fallt i gelvet.

1. Kassera produkten på ratt sätt den här symbolen indikerar att produkten inte ska kastas i hushåtsopoma, enligt WEEE direktvet (2012/19/EU) och gällande, nationellagstiftning.

aktoriserat återstningssfälle för elektronisk och elektrutsstrußning (LEEB). Om den här sortens avfall hantering på för sätt sam mijnjen, och månströks hävä, påretkan negation på grund av potentielle risikubisterner som ofta assojeras med LEE. Avfallshanteras produkten ochsmet på nett sätt bidør detta till att naturens resunder används på ett bra sät. Koninksa kommun, anserg förvalnting eller avfallshanteringsförster for mer information om återstningsscental där produkten sam fällnes

1. Installera inte i est tringt utrymme,

1.ex. I en boknyisa eller hmande enhet.

1. Placera inte kallormed oppen eid, t ex. tanda (us, pi apparaten.

2. Tänk på miljiaspeterna vid kassering av batterier. Batterier måste kasseras på ett batter uppsamingsstalle.

3. Denna apparat kan användas i tropiska och måtliga klimat upp till 45°C.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget anvar for någon Belust som kan drabbas zu någon person som helt eller delvis förklar någ på någon berkröning, biolograti eller uitstande som frens för. Tekniska specifikatinen, utseenden och annan information kan andras utan förgående meddeande. Alla varumärden Eillhör respektive agare. Midas, Türk Teknik, Lab-Gruppen, Laler, Tannay, Turbuormid, TC Electronic, TC Helios, Behringer, Bugena, Micromorphers och Coclaudia är varumärken eller registrerde varumärken som Eillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Alla Rätiigheter reservende.

BEGRÄNSAD GARANTI

För tillämplige garanti vällkor och ytterligere information om 'Music Tribes begransede garanti, se fullständig information online på community.musictribe.com' pages/support#warranty.

WARNING

Risk for brand elcr

Gassering av ett batteri elld, het ung, mekanisk konsning eller kapring av ett batteri kan resuttera i en explosion. Lärna ett batteri en omgning med extremt hög temperatur som kan lesta till en explosion eller läckage av brandlung värska eller gas, och

Ett bateri som unsattis för extrent lägt lufttryck som kan beda till en explosion eller läkage av brandfarig vätska eller gas.

Upmärksambet här uppmärksammas på miljäespektema vid børnskallande av batterier.

WARNING

Denna productinnehåller et mynt - knappcellsbatteri. Om mynt- / knappcellsbatter et svälls kan det orsaka alvariga inte brinesicår på bara tvä timmar och kan lede till diden.

Förvara nya och använda batterier på anstand från bam. Om du tror akt batterier kan ha swijts eller placeats i någon del av troppen, sikk ometelbart läkare.

Uwaga

HD96-24 användardokumentation

HD96-24 värdprogramvaruversion

Garanti och registrering

Service och support

Vanliga termer och definitioner

Kapitel 2: HD96-24 Översikt

Introduktion till HD96-24

översikt / kyckelfunktioner

Applicationer

Systemkomponenter

Systembussar

Blanda matri

Bearbetning

Fysiska ljudanslutningar

Introduction till mCloud Network

Ställa in en användarprofil

Kapitel 4: Om kontrollytan

Översikt av kontrollytan

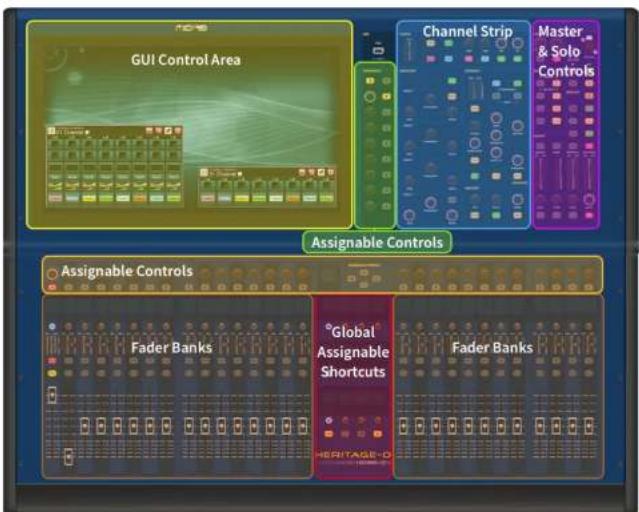

Kontrollera ytan layout

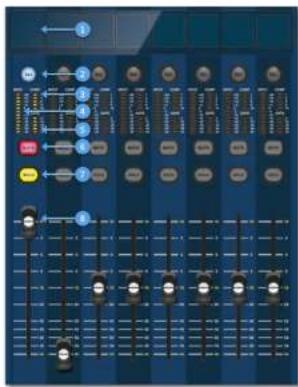

Kanalstripslayout

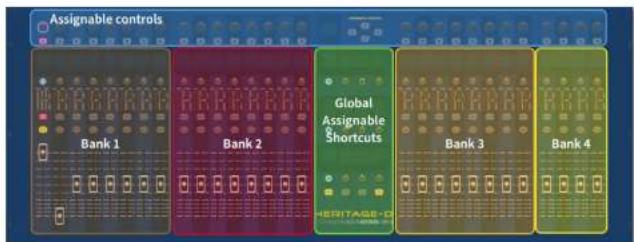

Globala tilldeiningsbara genvägar

HEM-knappfunktion

TAP-knappfunktion

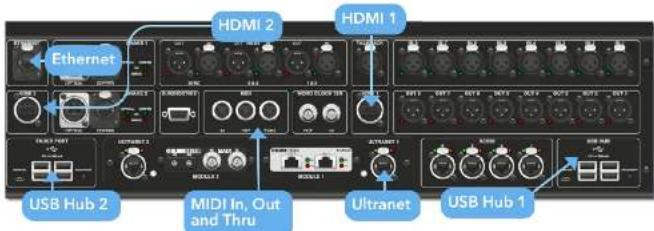

Anslutningar på frønt- och balpanelen

Externa gränssnitt och kringutrustning

Kapitel 5: Systeminställningar

Första installationsproceduren

Packa upp utrustningen

Racking I / 0

Strömförsörjning av systemet

Slå på / av kontrollytan

Ställa in ID för enheten / enheterna

Anslutning till internen

Kapitel 6: Navigering

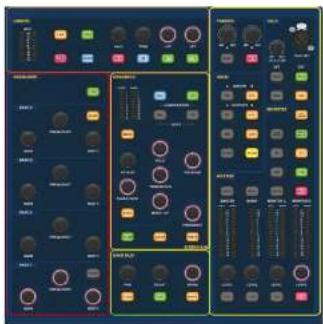

Navigera via ytdetaljområdet

Konfig

Utjärnare

Dynamik

Telefoner

Prata

Solo

Overraka

Bemästra

Kapitel 7: Teknisk specifikation

och mätt

HD96-24 Översikt

Kapitel 1 Inledning

Välkommen till HD96-24 Digital Mixing System. HD96-24 år en omvandling av Midas live-ljudupplevelse, designad för den moderna live-ljudteknikem utan kompromisser.

HD96-24-systemet är designat från grunden och är det första sterget på ett nytt sätt att blanda och interagera med en Midas-blandningskonsol, samtidigt som den berömda ljudkvalitesten utan kompromiser bibchälls. Nya framätinklade idöer, inklusive stor pekskärnskontroll, modern multitouch-gestkontroll med separata widgetsillområden och Midas mCloud-systemet för att hantera många uppgifter i HD96-24-systemet är bara några av de nya koncepten som skapats för att ta blanding ljud till en ny nivå.

För att uppnå bästa resultat, läs den här svahbstartsguiden (QSG) och njut av framtiden för blandning med HD96-24-systemet.

Om den här guiden

Denna OSG är utformad för att snabbt bekanta användaren med konsollayouten, visa hur man konfigurerar och ställer in systemet och sedan visar hur man utför grundläggande funktioner som behövs för att börja mixa ljud.

Detta dokument riktar sig till professionella ingenjörer, såsom front of house (TOH) och monitor (MOV) ingenjörer, som kommer att använda denna utrustning i en levande ljudmiljö. Det antas att läsaren har tidigare erfarenhet av att använda professionell ljudutrustning.

För fullständig information om HD96-24-systemet härvisas till lagrammanualen för HD95-24, som finns på vår hemstda mtdasconsoles.com. Det rekommenderas startt att du läser hela handboken eftersom många förbättringer kommer att läga num och vissa skärmdumpar i denna QSG kan vara inaktuella eftersom programaram snabbt förbältras. Vi är lõrjöjan av detta kraft fulla nya ljudbändningssystem som bara kommer att växa och utvecklas över tiden.

HD96-24-systemets firmwareversion

Vårt team av mjulkvaruutvecklare arbetar ständigt med att förbättra och utöka funktionerna i HD96-24. Det är viktigt att ha den senaste firmwareversionen installerad på ditt system för att upprå bästa resultat från din konsol. Uppdateringar finns i Midas mCloud (cloud.midasconsoles.com), en ny metod för att spåra och lagra systemuppdateringar eller via midasconsoles.com/webblatsen.

HD96-24 pekskärm

Vaming: HD96-24 för inte placeras eller användas i direkt solljus. Om skärmen utsärts för direkt solljus kan den inte svara och vara för varm för att hantera den. Se till att du har ett lämpligt skydd för din konsol.

Garanti och registrering

Midas är väridsberömda för kvalitet och tillförlitlighet. Denna produkt levereras med Midas standard 10-Årsgaranti.

Registrering av din konsol uppnäs genom att använda Midas mCloud.

Service och support

HD96-24 är den senaste tekniken. Vi erbjuder otroliga nivåer av support och service via Midas mCloud eller av vårt serviceteam för att ge ågare och användare förtroende för Midas-produkter.

Vanliga termer och definitioner

Nedan föjer några av de termer som används i denna QSG. Att känna till dessa termer och vad de betyder kommer att göra det enkelt att läsa detta dokument.

GUI - Grafiskt användargänssnitt eller pekskärm.

Kanal - Alla inqângar, utgângar (aux, Matrix).

Sölkvög - Alla ingångar, utgångar, VCA eller master

POPulation Group - En grupp kanaler som används för att ta med eller återkalla väqar till ytan.

Bidrag - Varje väg som bidrar till en utgångsbuss.

Rör - Åtgården att trycka på peiskärmen för att slå på eller välja en funktion.

Hypa - Tvä fingrar klämda ihop, används för att dra åt eller vidga utjämningsbredden (Q).

Svep - Flytta en sida från vänster till höger eller upp och ner genom att trycka på, hålla ned och flytta i önskad riktning.

Tryck och håll - Antingen ett sätt att välja alla säkvägar på en aktuell sida för flera redigeringar eller ett sätt att engagera en parameterfunktion som kan vara kritisk om den trycks in av misstag, till exempel att flata EQ är en tryck och håll-funktion.

Widget - Kamnet på ett förster eller ulisa förster som visar information om Gül som en del av ett arbetsflöde.

Arbetsflöde - Visualiserar de aktiviteter som behövs för att mixa ljud.

Kruka - En fysisk kontroll som används för att justera en nivå eller ett värde.

Kapitel 2: HD96-24 Översikt

Vi presenterar HD96-24 Digital Mixing System.

I decennier har Midas vant en driving kraft i pro-ljudvården. Baserat på den otroliga framgången med XL8- och PRO-soren med den deras expefferende ljudprestanda och vägheprävede robusta och pällittiga konstruktion, blev Midas PRO-soren den gyllene standarden i inkenterturning och installaten live-ljud. PRD2, PRO3, PRO6, PRO5 och senare PRO-X Live Audio Systems, som erjuder samma enstående sampel-synkroniserad och fassammanhängande ljudprestanda, interpolerade kontrollfuktioner och intuitiv navigering, har bilwit eti av branschens viktigaste val för live-ljudmning.

Nu skjuster HD96-24 gränsema ytterligare annu und engang mit den 21 "pekskärm für händer omedelbar diskatum till alla kontroller. Parameterjusteing der snabb und onckel mit gesplösenintordaktion mit den exakta osxokta multitouch-skärners som näjziggår upp mit den 50 stattigda berik. Med 144 samlidische fellinganlagen und 123 (96 x Flexi Aax - 24 x matris - 3 utgångstoussar - 12,3) betinnaktade, fisi-kohentals bussur attan stiftila resurer i kanal- eller busssräkingen. Sinn und konsekovt 90 kille sampling frevens och 64-bitars beinhæting av flytande puniter ger exemplifierende Handbetandlung, oder de diversamplitude und interpolerade digitula signalbehandlingsalgorithmema, kombinerat med de helt interpoderale und beröringskänlsliga användankontrolcoma, resulatorar i ett smidigt kontinuerligt svar och omedelbarhet när man arbeitar på en analog konsol.

HD96-24 har den robusta och vägbeprävade Klark Teknik HyperMAC (HMAC) och SuperMAC (AES50-kompatibäl) nätkversteknik med sina extremt läga och dettenministiska latenser och robust fellkorrigering. Det kraftfulla ljudnätverket erbjuder upp till 624 ingångar och 654 utgångar vid 96 kHz samplingsfrekvens beroende på konfiguration.

168 Quick Span Guide 169H02674CTF

HD96-24 Översikt

Gruppema 24 VCA (Variable Control Association) och 24 POP (POPulation), kombincent med det avvorenade peckärmsnavigeringssystemet, 28 laders, tilldelningsbara kontroller och innovativ genvägsyta möjliggår samtitlig visning och kontroll av all vistig information som kråve för att skapa en aldrig tidigare skådad mix erfarenhet.

Applikationer

HD96-24 är det avancerade Midas Digital Console System, som linnar "industristandarden" Heritage 2000 och XL4. Även om HD95-24 är designed för den traditionella live iudmiljön, är den också perlekt för teater, hus för tillberjan och sändningar. Så, som en verkligt multifunktionell konsal Midas-traditionen, är HD96-24 lämplig för många applikationer, till exempel:

Live sound turnerande FOH- eller MON uppgilter.

Levande teater FOL- eller MOH uppgifter.

HD96-24 har omfattande systembussar som passar krävande applikationer och kompromissar med:

1. 2 stereosolobussar, som kan köras från alla platser och möjliggör dubbel operatür.

2. 3 huvudhussar (1 stereo 1 mono), som går från mikrofons / linjeingångar (upp till 144) och 96 aux-bussar.

3. 24 matr sbussar, dingerbara från mic / line-ingångama (upp till 144), 96 aux bussar och tre stereobussar.

4. 95 aux-bussar jantlingen standard eller flexi-aux, dirigenbar från mikrofon-/linjeinglängama (upp till 144); eller flexi aux-buss till aux-buss för grupp-eller stamstilbehandling.

Alla bussnuttningar ger samtidig och tidsanristad blandning zu alla käller, som kan västas för minimala latenskrav.

För monitorblandning kan master-, matrix- och aux bussar alla dirigeras direkt från ingångskanateralna, med oberoende nåkåontroller som ger upp till 123 monitor mit-bussar. Flexi-Aux-bussar för att goupplandning av kanaler kan slickas till Auxes, Matrices eller Masters, till exempel, mira och bearbeta alla dina trummor via en Flexi-Aux och slicka sedan till en iEM Aux.

För traditionell FÖH-undergruppssbändning kan vilken som helst (eller alla) aux-bussarna andras för att fungera efter kanal-fader och panocrering (det vill säga aux-förstärkning fixerad till enhet).

Blanda matris

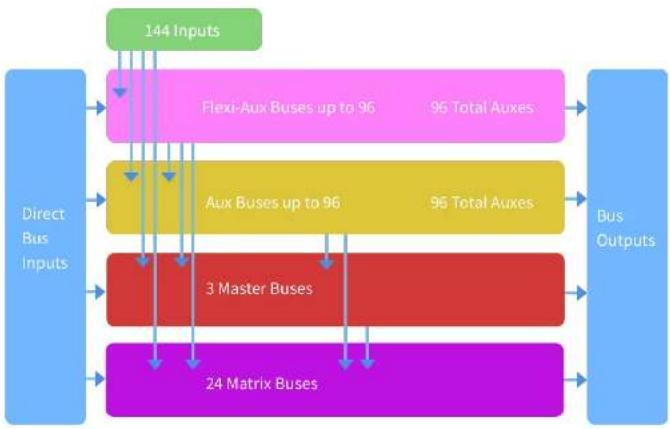

I grund och botten definierar mtomatisen kapacteten hos HD96-24. Förmodligen för bärsä stättet att föreställa sig mtomatisen är att tänkä på en analog konsollayout, där ingångar går vertikalt och suggar honsontellt. En mimmatris definieras varligtivande annälet bussar och mängden ingångar som kan blandes samtidigt per hus. Föjande diagram illustrerar kapacteten Inom HD96-24-systemet.

Nätverk

Nätverket till HD96-24 använder den fysiska anslutningen för Ethernet (EtherCom³-kontakter och Cat Se / Koppariabell) men ersätter dess dataprotokoll med AES50-protokollet Implementerat som SuperVacj och HyperVac-system med hög kapacitet, som är mer lämpade för hög kvalitet, distribution med låg latens. Användningen av AES-standarden mögliggör enkel grässnitt med tredje parts hårdvara som också använder denna anslutning.

AES50-anslutningar bär digitalt ljud och stydata dubbelinktas genom en enda kabel. Cat 5e-kabel används för de 'tokala' anslutningarna och den dubbla digitala 'ormen' (motvvarande en 384 kanals analog multikärna, 192 kanaler per omtanslutning mellan konsolen och I/O. Kombinationen av ljud, kontrol, korka och tredjeparts Ethernet-cata i ett enda nätverk innebär att hårdvaran gränsnitt på en enda R/45-anslutning.

Alla systemanslatningar kan dupliceras för full dubbel redundans.

mCloud Network

Midas mCloud-nätverket är ett helt nytt koncept inom fil- och systemhandering. HD96-24 har intyggeda VII-fi-functioner som gle att ytan kan dela sin information via en VI-fi-anslutning och andra nätverksanslutningar till mCloud. Var säker på att anslutningen är helt säker och stora ansträngningar har tagits för att nälla informationen säker.

MCloud kan användas för att lagra dina showfiler, förinstallida filer och alla andra typer av data från konsolen. Om du lämnar ditt USB-minne med dina viktiga installningar hemma kan du logga in direkt på ditt mCloud-konto och ladda din showfil direkt till HD96-24 utan att svettas.

Nya systemuppdateringar kan laddas ner direkt till ytan, redo att uppdateras när du år redo. En lista över alla tvilgare programvanversioner lagras på HD96-24 för att du ska kunna känna dig trygg.

Det gör det också möjligt för ljuduthyrningsförretag att hålla reda på registreringar, programvarversioner, garantier och diagnostikkoggar. Ala administratörer för att driva ett upptaget hyraföretag på ett ställe.

Varje användare av HD95-24 kommer att uppmaras att ställa in en användarprofil som också sin tur konfigurerar ditt mCloud konto. Besök cloudmidascorsoles, com för att ställa in och använda ditt konto.

HD96-24-programvara

Operativsystemet för HD96-74 år Linux, som är ett open-source, stabilt, bepråvat operativsystem (OS). Linux används i många verksamhetskritiska applikationer över hela variden och har gjort det möjligt för Midas programvaruntekniker att skiva ett grundsystem som inte innehåller någon "dold" eller osvänd kod. Detta har resulterat i en effektiv, komplakt applikation, som är snable i drift, snable start och relativt lätt att felsika.

Grafiskt användargränssnitt (GUI)

HD96-24 har en 21-tums peiskäm som ger ett snablt och intullivt arbetsföde. Moderna pekgester som nya och mjuka peiskämsfadrar har inkluderats för att påskymda arbetsföde och åta dig koncentrera dig på mzen. inte bara speglar GUIv som händer på kontrollytan, men det ger också extra funktionalitet via en topp- och sidolfällmeny. Dessa menger ger åtkomst till alla sidor som du behöver för att ställa in, konfigurera, hantera och hantera hela kontrollytan.

Borta är dagarna med bara en tryckning på en skämm i taget. Använd båda händerna för att manipulera upp till 10 tuner åt gången om du så önskar.

Oberoende widgetstilområden används i stor utsträckning för att visa olika typer av information samtidigt, allt anpassningsbart för att passa ditt arbetsflöde.

Systemkortutvidgning

HDS-24 har 2 x CN-1-kortplatser inbygqda för ytterligare ljuduridning. Att lägga till upp till ytterligare 128 kanaler med 1/0 dkar kraftigt nätverksfunktionerna. Virtuella ljudkontroller och inspning har aldrig varit enklare att ställa in och upna med flexibla alternativ. Att kunna stödja nya och nya protokoll via slaa två expansionsplatser av brandsstandard på HDS-24 en kraftigt förlängd hållbarhet.

170 Quick Start Guide 171H2874CTF

HD96-24 Grundläggande användning

Kapitel 3: Innan du börjar

Funktionsprincipen

Kontrolltytans drift baseras på konceptet med fänger och grupper snarare än "lager" eller "personökning", vilket är fallet med de flesta digitala konsolter på markaden ttag. Med så många tilljgingliga kanaler är det mycket Dittare att komma ihåg dem efter deras användenkönfigurerade individuelle / gruppfång och namn snarare än deras kanalnummer. Taogar kan också användas för att gruppers kanaler för att påskynde vissa funktioner, till exempel att ändra färg på alla trumkanaler.

Kontrollytan är fyllid med omedelbart igenkännbara kontroller som är logiskt fordelade i störne delar, så att alla kontroller du behöver för att komma åt det mesta alltid är på kontrollytan, medan reston bara är en atgård bort. Du kan visa alla I / D-mätare, både på kontrollytan och Gull via arbetellödet för Console View, för att ge omedelbar övervakning och mätningsåterkoppling.

Driftlägen

Du kan ändra vissa aspekter av kontrolcentrets funktion genom att tilldela olika uppgifter till vissa områden på kontrollytan.

Tips och tips

Ati kontrollera skärmkonsolen olta är en bra idé. Detta ger en överblicks en översikt över kontrollytans in-/ utgångstatus.

Manchino-sidan (Multi Edit) är ett utmärkt ställe att ställa in olika ingångar eller utgångar till användardschnierade närber eller inställningar, t.ex. för att ställa in alla faders till OdB, ställa in alla bidrag i en viss auc för att vara Pre-fade, eller dringera ett stort antal vägar till Stereobussen. Detaljer om hur det fungerar finns i hela H096-24-manualen.

Användares resa

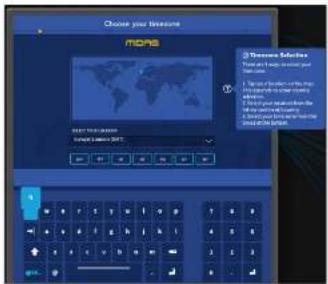

Kär HD96-24 sils på för första gången får du upp välkomstskärmen och sedan sedan för land eller region. För att dra nytta av alla fordear med mCloud-systemet rekommenderas en strädbunden eller trädlös natverksanslurring. Du guidas sedan genom de olika sidoma för att ställa in och longa in på ditt mCloud-korte.

Ställa in en användarprofil

HD96-24 inmehåller ett system med användanprofiler för lagring av information om konsoluppsättningen och annan användarinformation. Varje person som använder HD-systemet kan ha sin egen profil som håller alta dina showfiler och annan användar information på konsolen och via mCloud-nätverket om HD-systemet har en aktiv internetanslutarning.

Efter att systemet har registrerats och sils på för andra gången kommer du att till ombedd att antingen logga in eller skapa och lägga till en ny profil.

1. Aktuell vald profil.

2. Andraanvändarprofil

3. Logga in på din mCloud-konto (alla aktiva filer i ditt konto kommer att finnas bilgängliga i Show Manager).

4. Sikert läge (showatabasen är inte tillgåninglig i sikert läge, men du kan fontlarande mixa).

5. Aktverarlässkämmen.

6. Stäng av konsolen.

Sparar ditt arbete

Vi rekommenderar att du sparar ditt arbete regelbundet på mCloud och ett USB-minne medan du utför procedureerna i denna guide. Inte bara är denna bra praxis under normal drift, men i detta fall kan det spara dig från att förlora några inställningar som kan visa sig användbara senare.

Spara en show kontra att lagra en scen

Det är viktigt att förstå skilnaderna median att spurå en show och att lagra en scen. Om du lagrar en scen spasas de aktuella installningar för systemet i showfilen. Scenstata uppdateras aktigt om du inte lagrar en scen manuell. Showfilen födelir osparad i RAM. Aven om kontrollytans tillstand kopeters var femte sekund lagras det inte i en scen. Istället placeras den i RAM (diee flyktigt slumpmässtigt störkostminne) i kontrollytans minne. Viiket är en typ av RAM som inte fortarar sina data när strömmen dockmar. Om kontrollytan av mestag tapoar ström laddas dessa installningar så att ljudparametrarna är identiska, så att ljudnehvapp undviks.

Att spara en show kopierar showfilen till den interna SSD-disken på kontrollytan. Detta ger dig en "permanent" kopia, förutsatt att du stänger av systemet ordenligt, som beskrivs i följande avsnitt. Du har också möjlighet att spara din show till ditt Midas mCloud-konto. Detta ger extra säkerhet för ditt arlocte och gör att din show till kan återställs till en konsel även om du har tappat hort ditt USB-minne.

Stänga av kontrollcentralen ordentligt

Når du stänger av kontrollytan rekommenderar vi att du använder avstängningsalternativet i GUI-menyn.

Hill avstängning en kort grund medan lojnen spårar runt ortodan av knappen. Ytan startar sedan avstängingsruttinen, skärmen blittom, Vidas-legotysen visas kort och sedan blir skärmen tom före en andre gång som indikerar att användungsprocedningen är til, först när systemet har stängts av surekt är del säkrit att slänga av strämbytoren. Serum att använda avstängning lagnes den ochade kuptan av showdata, som underdälls av systemet, automatistät. Avstängning använder sedan den aktuella showfilen, WIWAV data och cachefiler för att æsentålle kontrolytvan till erklad samma tillstand som vid avstängning, till och med till det ställe att ladda den opasrade showen och placena dig vid rätt sen, med inte-klagare skendata på kontrolytten.

Om du inte använder avstängningsalternativet återställs judparametrama forllarande, men show- och showstatus (sparad / ej sparad) kan inte återställs automatiskt. Du måste ladda om showen manuellt, så ändras alla sparade ändringar.

Midas mCloud-systemet

mCloud hanterar alla viska fällagring på sin grundnå. Tänk dig att lämma ditt USB-minne hemma men pros dig inte när du loggar in på ditt mCloud-konto på ytan kan du se alla dina shower på ett bekvämt ståle.

Nedan finns en statuslista som visar hur dina filer synkroniseras eller inte.

Status om den är ansluten till mCloud;

• SynkroniseradAlla versioner av denna show har flyttats till mCloud; alla nyare mCloud -versioner har synkroniserats till konsolen.
• I väntan på En eller flera myare versioner har skapats på konsolen och kommer att synkronseras inom kort.
  • Synkronisering Redigeringar skjuts till och / eller dras från mCloud.
• Motstridiga Redigedingar har gjerts på både konsol och meln väntar på att användaren ska välja rätt nuvarande version.
• Fel Synkroniseringstjänsten stönte på ett problem med att försöka synkronisera den här resursen (t.ex. på grund av en problemkommunikation med mCloud).

"Ansluten till mCloud" betyder att konsolen kan nä mCloud-servem, den aktuella användaren är mCloud-aktiverad och ett giltigt lösenord har angetts (eller en giltig token sparad från ett tidigare session).

Status om offline

• SynkroniseradSenaste versionen av shower på konsolen har synkroniserats till mCloud. Nyare mCloud-versioner är okända.
• I våntan på En eller flera nyare versioner har stapats på konsolen och planeras för synkromisering nästa gång konsolen ansluts.
  • Synkronisering ej tillämpligt
• Motstridiga ej tillimpligt
• Felej tillämpligt

172 Quick Start Guide 173HD0574CTF

HD96-24 Grundläggande användning

Kapitel 4: Om kontrollytan

HD96-24 har utformats från grunden för att ge föraren lättanvända peliskämnskontroller tillsammans med välbekanta analanga stillkontroller. Denna smarta kombination av arbetsmetoder säkerställer att ingenjörer kan gå upp till den här konsolen och omedelbart känna sig hemma, men kan vid behov gräva djupare in i systemet för att uponå komplex routing och detaljerad ljudmanipulation.

Vår å konstmørd på ett mußt Vårds ståmmhost som likvar dem som används i betalderde Bildes analæga producter. Bets ytan styrs från töd processorer. Alla tillhårande strömförderning, datters modernort. 49-5-router, Bluetooth, mine, grafikort etc. finns innsyt yan, som ocdt inneiheller en digital (indruterBox) som storde lokals i 1-0-kontkater på baspanelen. Betystande truçens utfeltyning tillhåndallit av ett skott och stora (ten langamma) interna fakra. En den stora kapasstve pekskärmen visar con som mängd information och kan annpasses för att matche at detbeförd for att göse blanding till it öny. Ourom att används analogma gester van mobilefellefon- och surfplatetekem som retya och sepsa gör parameterem manipulering innu snolbare och mer lybind med upp till 10 pekpunkter samtildigt.

HD96-24-systemet är utformat för att vara lätt att se för färgblinda människor. Stor omsorg har vidtagits för att göra systemet synligt för så många typer av färgblinda människor som möjligt.

Kontrollera ytan layout

HD96-24-ytan kan spillas in 17 ollka områden, vilket gör operationen snabu och exakt med alla kontroller nära till hands. O mrådena definieras i diagrammet nedan.

HD96-24 har fyra helt tillöelningsbara faderbanker uppdelade i tre banker med åtta faders och en bank med fyra faders vardera med individuella fullfängade ultra-ljusa LCD skämar. Varje sektion kan tillklas vilken funktion som held, avsett om det är ingangar, utgångar, POP, VCA, malriser eller master. Detta koncept gör det möjligt för användaren att helt anpassa ytan för att passa deras brandningsinstallningar.

Det globale tilldeiningsbara genvägsområdet kan användas för att tillhandahålla många enkla och komplexa funktioner med makrotypskontroller direkt till hands. Exempel på vel av popgrupp, utlösande makron eller automatiskt aterkallande.

De tilldelningsbara kontroliema utanför fadrama och på sidan av Gill kan anpasses helt för att passa ditt arbetsföde. Funktionema kan ändras snabbt med markörpittangentema. För t.ex. att ändra panzerering, aux-kontroll eller förstärkningändringar.

Varje kanalremsa i en bank tillhandahåller:

[1] LCD-skämm - En högupplöst skämm som ger matning, kanalinformation och vändstatus. Och lokala parametervänden.
Sel (Fader Channel Select) - Den här knappen väljer kanalen för olika funktioner, inklusive justering av parametrar från GUI och tilldelning till kanaldetaljområdet.
COMP - Kompressorfürstärkningszultare (GR).
[4] INGÀNG - Ingångsmätning.
GATE - Portförstärkningsdämoningsmätare (GA).
5 MUTE - Tryck på MUTE-snappen för att stänga av [stänga av' kanalen.
SOLO - Tryck på SOLO för att lyssna på kanalsignalen.
5 NIVÄ - Fadem är beröringskänslig och ger förstärkningskontroll från till + 10dB (eller + 6dB om den bidrar till en utgångsbuss).

174 Quick Start Guide 175HD2874CTF

HD96-24 Grundläggande användning

Globala tilldelningsbara genvägar

Omnådet Global Assignable Genvågar mitt på ytan gör att olika funktioner kan placeras inom räckhåll för användären. Tolv LCD-skärmar i fullförg med valknappar visar mycket information och gör det möjligt att återkalla komplexa funktioner med en knapptryckning.

Hem

HEM-tangenten finns under genvägama. När du trycker på kommer HOME-arbetsflödet till GÜL.

Knacka

TAP-knappen används för att ställa in tempot för effekter som tilldelats den globala TAP tempolunktionen. Vanligvis krävs 8 kranar för ett exakt tempo.

Piltangenter

Dessa två tangenter flikar genom de clika sidoma på de globala tilldeiningsbara qenväqsidorna som kan anpassas helt.

Det välkända Channel Detail Area används för hands-on-kontroll med sektioner for Config, Equalizer, Dynamics, Phones, Talk, Solo, Monitor, Main Bus och Master. Detta omnade för det enkelt att använda utan med en belekt analog kända. De 4 x Change Over (C/O)-knapparna för Master, Mono, Monitor 6 och Monitor B tilldelar kontrollen till faderen nedan för snabb kontroll efter faderniva.

Anslutningar på front- och bakpanelen

Yan har anslutningspancler bide fram och bak. Den främre anslutningspanelen till hürger om GUI har ett XLR uttag och ett USB uttag för anslutning av en samtalsmikrofin respektive USB-enhet. Du kan till exempel ansluta ett USB-minne för sakerhetskaptering och overföring av showfilet. Under armstöden på vardera sidan finns två 6,35 mm hördursuttag som länkar till Mon A respektive. Mon B.

Kapitel 5: Systeminställningar

Packa upp utrustningen

Efter noggrant uppackning av utrustningen, spara alt förpackningsmateriali, efterom det kommer att visa sig vara användbart om det skulle bli möchändigt att transportera utrustningen sentare. Inspektera utrustningen moggrant för tecken på skador som uppstår under transporten. Den har genomligt sträng kvalitetssontroll och tester före förpackningen och var i perfekt stick när den lämnade fabrikken. Om utrustningen visar tecken på skada, medicola dock transportföretaget utan döjmonål. Endast du, mittagaren, kan väcka krave på transportären för skada under transporten.

Racking I/O

Observera rackkraves enligt nedan:

För att sakenställa korrekt installation och funktion av utombordaren måste varje rack uppfylla följande allmänna krav:

Chockmontering (för icke-installationsmljöer)

flacket måste ge tillräckligt stötskydd för de enheter som det rymmer genom att använda lämpligt utformade stöskyddsmetoder. Till exempel eit skumupphängt rack eller en ram upphängd på vibrationslämpande fästen.

Ventilation

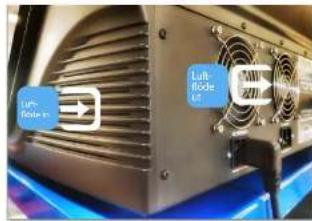

HD95-24 har luftintagsventiler på vardera sidan av konsolen. Luft dras in genom konsolens sidöppöringar och går ut via de två fliktarna på balsidan av ytan. Det är viktigt att ingen av dessa luftvågar blockeras eftersom övernettning kan uppstå om luftflödet är begränsat.

Midas I / O-enbeter har utformats så att deras inire ventilationsluitflöde dras in genom enhetens framsida och dels ut bakår. Für att underlittä detta måste rackdiesigen sakerställa att sval luft kan floda fritt genom racket i samma riktning, det vill säga in genom rackets framsida och ut genom det bakne. Situationer där luften flyter i cirkulär riktning runt och genom en Midas I / O-enhet måste förhusdras. Midas rekommenderar att man använder statuts med helt öppna dønar fram och bak.

Varning

Kombinerä aldrig enheter i samma rack som har konstruerals för en annan ventilationsflbdesitktning än den som är konstruerad för MIDAS-enheterna. För att undvika detta rekommenderar vi att alla enheter som inte är MIDAS placeras separat.

Rackmonteringsstöd

Fäst alltid balsidan av Midas 1/0-enheter i racket via deras haire rackmonteringsfasten. Dessa fästen är monterade på varje Midas 1/0-enhet och rekommenderas för användning i turneappikationer.

Handtag på ställväskå

Du måste se till att det finns tilltäckligt med externa handtag på radknöljet för att göra det möjligt att manövrera racket enkelt och säket och med det antal personal som är lämpligt för uppgilten. Dessa handtag måste också vara lämpliga för ändamålet.

Se till att det finns tillräckligt utrymme bak på enheterna för att ge tillräckligt med ledigt utrymme för att kablarna ska kunna uppnä sin minsta börningsradie,

Säkra kablarna

Vi rekommenderar att kablarna på enhetens baksida städas med snörstänger och bunnband. Delta bör ge optimal atkomst till enhetens baksida för att ansluta andra kablar, slå på och stänga av enhetenna etc., och för att ge maximal synlighet för enheternas lysioder för att bestämma kommunikationsstatus, länkstatus, ljudtillständ etc.

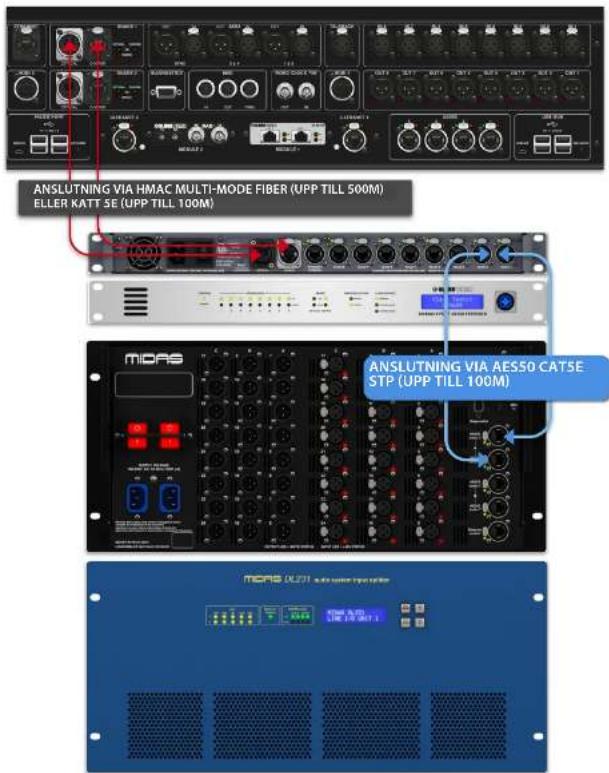

Det finns för närvarande två sätt att ansluta systemutrustningen tillsammans: 1. HD96-24 yta till en Klark Teknik DK9680 via koppar (upp till 100 m) eller med en multiège (MM) fremptisk om (upp till 500 m). Sedan Klark Teknik DN9680 till I / O-IIda (till exempel DL231) via CatSE (upp till 100 m).

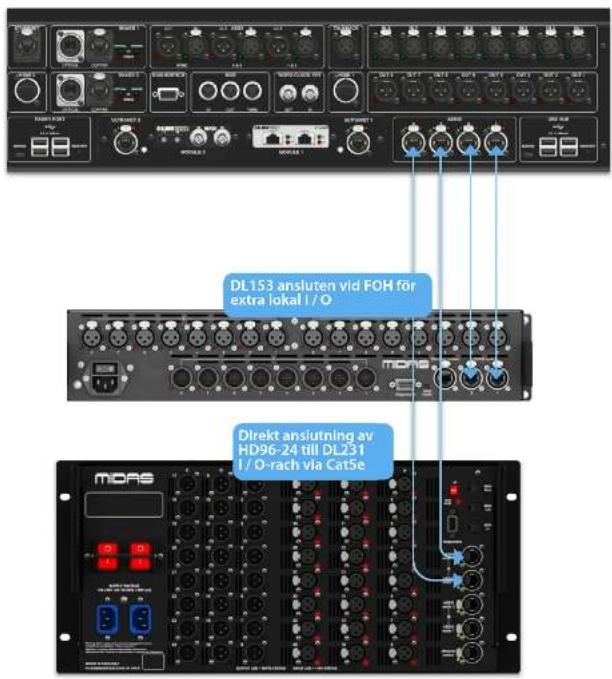

1. HD56-24 yta direkt till I/O (till exempel DL231) via CatSE (upp till 100 m).

Det är absolut nödvändigt att endast STP Cat5E-märkta kablar användsl Längd = 100M Punkt till punkt enligt Cate5E ethernet-protokollet - Tänk på att alla linjeanslutningar eller länkar minskar den totala kabellängden.

AES50 CatSe STP vs UTP-kablar.

Music Tribe standardiserar användningen av Ethercon-kablar som används för AES50-anslutningar och säger att kunder endazt får använda Shielded Twisted Pair (STP) -kabel med skärmade RMS-kontakter och Ethercon-skal.

STP-kabel har den extra fördelen med en folie eller flätad skärm som skydcar kabeln mot elektromagnetisk störning. En bra folie eller flätad skärm och korrekt anslutna skärmande pluggar och skal hjälper också till att skydka mot elektrastisk urlodning (FSD) som kan orsaka utfall på AFSSO-anslutringar.

Ibland kommer skärmade Ethercon kablar att lämma skärmen fränkopplad i ena änden för att hjälga till med jordbegler, även om det inte har någon fördel för KFSSO-anslutningar. Desta anslutningar blir ha kontinuttet iökolden båda indar inklusive Ethercon-skalen. Detta kommer att säkerställa bästa möjiga skydd mot starka ESD stökar, sasom hantering av urladdningar eller till och med blotnedslag i grannskapet.

Alfa AES / EBU-anslutningar måste använda T100 AES / EBU-kabel av qod kvalitet för att säkerställa korrekt drift.

176 Quick Start Guide 177HD25740TF

HD96-24 Grundläggande användning

Systemkomponenter

Kedan visas en lista över för närvarande kompatibla system I / O-komponenter med HD-programvaran. När I / O är ansluten till HD56-24-systemet måste du uppdatera till den senaste HD I / O-programvaran. Uppdateraren är Inbyggd I konsolen och guldar dig genom uppdateringsprocessen. När de är uppdaterade är I / O-nutorna fortfarande kompatibla med Pro Series-konsoler.

Obs! I / O-rutorna måste uppdateras för att fungera med HD96-24-systemet. I / O-rutan och enhetsuppdateraren finns på sidan Uppdateringshanteraren. Tryck på Sync I / O och följ instruktionerna med alla dina I / O-anslutna. Uppdaterade I / O-lådor är fullt kompatibla med Pro Series-konsoler.

I/O UNIT
DL231 - 2 prisbelönta Midas mikrofonförstärkare por ingång mod omkopollingsbar i 48 V fantomefekt i 2 dubbä restundanta AES50- nifverkspartar med othenende fastör slings synkontsering 24 elektroniskt balanserade utgangskanaier kan nämtas fälla mikrofonförförstärkare eller AES50-portar
DL151 - 24 prisbelönta Midas analoga mikrofonförstärkare med omkopollingsbar i 48 V fantomefekt
DL152 - 24 aktivt balanserade utgångar med låg impedens på linjenvä
DL153 - 16 prisbelönta Midas analoga mikrofonförförstärkare med omkopollingsbar i 48 V fantomefekt i 8 aktivt balanserade utgang med låg impedens på linjenvä
DL154 - 16 aktivt balanserade utgång med låg impedens på linjenvä 8 prisbelönta Midas analoga mikrofonförstärkare med omkopollingsbar i 48 V fantomefekt
DL155 - 8 prisbelönta Midas analoga mikrofonförförstärkare med omkopollingsbar i 48 V fantomefekt i 8 aktivt balanserade utgang med linjenvä utgångar i 8 AES5 (AES / EBU) digitala ingångar och 8
DL251 - Audio System I / 0 Denna levereras som en fast konfigurationsenhet med 48 mix / line-ingångar och 16 utgångar.
DL252 - Audio System I / 0 Denna levereras som en fast konfigurationsenhet med 16 mix / line-ingångar och 48 utgångar.

Anslutning via DN9680

178 Quick Start Guide 179HD25740TF

HD96-24 Grundläggande användning

Direkt anslutning av 1/0

För att starta systemet

Viktiq notering:

Se till att ditt höptalarsystem, in-öron eller bildskämmar är tysta tillis systemet har startats.

När alla systemanslutningar har gjorts startar du systemet genom att göra följande:

Slà på HD96-24

1. Anslut de två nätkablarna till eluttagen. Båda strömförsterjingsmodulerna ska leverera ström till HD95-24-ytan för korrekt redundant drift.

2. Anslut nätkabelns kontakter till IEC näuttagen på balsidan av HD96-2

3. SII på strömmen till HD95-24-ytan genom att slå på håda AC POWER-onkopplama. Stan startar upp. När standard Gäll-stärmen visas är den redo att användas.

För att stänga av HD96-24-ytan

1. Se till att du har sparat alla program, scenre eller inställningar du behöver

2. I GUI: n väljer du Meny i det övre fältet och håller sedan ned den röda AVSTÄNGNINGsknappen längst ner på menyn tills raden spåres utanför den röda knappen. Avstängningsproceduren startar sedan.

3. Skännen blir tom, Midas-logotypen visas kort och sedan blir skännen tom för en andra gång som indikerar att avstångningsproceduren är klar. Först när systemet har stängts av korrekt är det säkert att stänga av dåda växelstömbrytarna (bøssdan av ytang).

180 Quick Scan Guide 181H26-4C-TP

HD96-24 Grundläggande användning

Ställa in ID för enheten / enheterna

Kär du har ansladit ditt system kan du behöva ställa in 10: n för enhet (arj) sacket, till exempel DL2311/2 eller DL75x1/2, eftensom varje enhet inom somma enhetsfamilj måste ha sin egen unikt 10-nummer.

Se handböckerna i DL-serien eller HD för fullständig information om hur du byter enhets-IO.

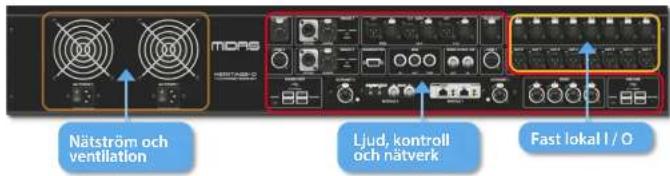

En kontaktpanel på baksidan av kontrolytan har tott hurudsektioner. Till vänster finns två nataggregat och ventilationsaggregat, med 2 x vävelströmbrytare nedan. Den högra sektionen innnehåller anskutningar för Snake / Multicore, Ethernet kontroll, åtta analogs ljudingångar och - utgångar, tre AES3 - in- och utgångar, diagnos, ordklocka. Twin HDMI ^™ extern bildskärmsutgangår, Midi. Talkback (linjenvångång), två expansionskortsplatser och USB-hubb.

Externa gränssnitt och kringutrustning

Olika enheter kan användas med HD96-24, ett sådant externt USB-tangentbord.

MIDIStandard 5-poliga kontakter finns i bakpanelen för användning som MIDIN-, OUT- och THRU-portar. Dessa är också monterade på vissa 1/0-enheter (til exempel DL231, DL251) och är därför tillgängliga på både FOH och scenplatsema.

USB7 x 4-vägs USB 3.0-hubbar finns på taksidan av HD96-24. Desutom finns en USB-port till höger om GUI-skärnen för enkel föllverföring. Fader Port USB-utgångar är endast avsedda för framlids fader-bankutvidgningar.

Extern bildskärm HD96-24 har 2 HDMI™ -anslutningar på bakpanelen för att ansluta extra skärmar (1920 x 1080p 59,94Hz / 60Hz 16:9 & 720 x 480p 59,94Hz / 60Hz 16:9 stöds).

Ethernet-port Ethernet-porten på baksidan av ytan är för att ansluta HD95-24 till ett natverk eller extern trådlös router.

Ultranåt 2 x portar för anslutning av Ultranet aktiverade enheter.

HD95-24 har full kontroll med åra pekstärmar. Detta ger användaren en del av känslar av att arbeta med analoga konsoler igen och samtidigt integrera moderna sätt att interagers med vandagliga produkter som smartphones och surfplattor. En av fördelama med digitale konsoler jämfört med analoga är att deras kanalantal inte är begränsat av kontrollytans närotvara. Detta betyder dock att endast ett visst antal kanaler kan visas på kontrollytan när som helst, medan de andra är tillgängliga genom att trycka på skämmen (SUI) eller tilldelningsbara gemvågar.

Genom att trycka på SEL (välj) - knappen på valhå ingång eller utgång kommer den valda kanalen till ytionsroblema (även till peiskårnens widgets). Härffån kan justeringar till många varilga parametrar indras som förstärkning. EQ dynamik eller penorerning. Delta sält att arbeta har en bekant känksa som du kommer att förstå och vara bekelm att använda. Mute slänger av kanalen och solo skitar ljudet från den valda sövägen till antingen A- eller B-solobussen beroende på baninställningar.

Navigera via ytdetaljomridet

Ytan är utformad med en bekannt analog Känska för enkel användning. Vandagliga funktioner är tillgångliga för praktisk användning. Alla funktioner speglas i Gull med parameterväden markerade vid berörning. Detta gör att du snabot kan göra ändningar i valdi kanal eller sökväg.

HD96-24 Grundläggande användning

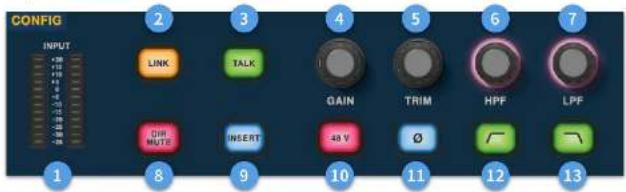

Konfig

☐ Meter - 12 lysilinder Stereisingsmåtare visar signaler från -35 dB till 20 dB.

2 Länk-Länkar den valda ingångskanalen till nästa ingång. Notera utgångar länkar alltid udca till jämna, cvs Aux 1 till 2 etc.

Prata - Skicka samtalbussen till valid kanal.

4 Vinst - Justera förstärkningen för ingångskanalförförstärkaren.

Trimma - Justera trimnivan für ingångar - 40 till 20 dB eller för sun, matriser och huvodbussar - 12 till 6 dB.

HPF - Högpassfilter (HPF); kontroll med ett intervall från 10 Hz till 10 kHz.

LPF - Lagpassfilter (LPF) - kontroll med ett intervall från 40 Hz till 20 MHz.

Dir Murte - Dämpar direkt från den valda kanalen.

Infoga - Slär på insättningspunkten på vald kanal.

48 V - Aktivorar 48 V fantomellekt på vald ingangskanal.

∅ -Polantetsbrytare. Ändrar polariteten för den valda kanalen med 180° (ofta felaktigt kallad fasomvändning eftersom knappen bara inverterar polariteten).

LDC HPF på - Aktiverar HPF.

LPF på - Aktiverar LPF.

Utjämnare

1 På - Slår på Equalizer för vald kanal.

2 Vinst - Varje band har 1 - 16,2 dB rückvickd.

① Frekvens - Varje band har ett frekvensområde från 16 Hz till 25 kHz.

Bredd - Bredden eller 0 för ett EQ band kan ändras från 0,3 till 5,3.

Form -Andrar formen på band För ingångar inkluderar formalternativen Bell, Bright, Classic och Soft. För utgångar har Shape knappen lägen Shelf, LP 6 dB, LP 12 dB och Bell.

Form -Ändrar formen på bandet Förringångar inkluderar formalternativen Bell, Deep, Classic och Warm. För utgångar har formsnappen lägen Hyla, HP 6 dB, HP 12 dB och Bell.

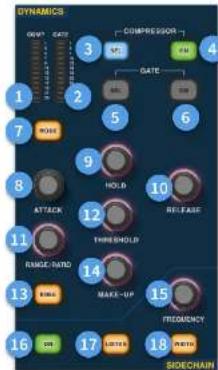

Dynamik

① Kompressor GR Meter - Kompressor (Comp) förstärkningsmåtare (intervall -1 dB till -23 dB).
GATE GA mätare - Gate Gain Attenuator Meter Range [-1 dB to -34 dB].
① SEL Comp - Väljer kompressorinställning för vald kanal.
④ PÅ - Sår på kompressern för vald kanal.
SEL-grind - Väljer grindinställning för vald kanal.
5 PA - Slår på grinden för vald kanal.
[7] Läge - Väljer kompressoms läge (Corrective, Adaptive, Creative and Vintage) eller gate (Gate eller Ducker).
2 Attack - Styr attackinställningarna för grinden eller komp.
Häll -Kontrollerar grindens hålbårde. Häll är den tid som grinden är löpen tills grindens slippdel börjar.
Släpp - Styr frigöringskarak teristiken för grinden och komp.
Räckvidd / förhållande -Räckvidd avser grinden och styr mångden signal som för passera när grinden är stängd. Detta är användbart på trummor för att slappa lite av det tora brumljuet när grinden är stängd. Förhållande avser komp. Med en förhållandeinställning på 3:1 för varje 1 dB över tröskelvärdet kommer signalen att vridas när eller komprimeras med 3 dB.
Tröskel - Justera den punkt där antingen grinden öppnas eller komprimering börjar ske.
Knä - Ändrar kompressionsinställningen (hård, medium eller mjuk).
Smink - Lägger till förstärkning av kompressoremas utgång. Detta gör att du kan balansera kompressoms nøller när du är på och av genom att öka smirklförstärkningen för att matcha mångden förstärkningsminskning som åger num. (Område 0 dB till 24 dB).

[15] 1Sidokedjefrekvens - Stall in frekvensen som sidokedjan på grinden eller komponen lyssnar på för att ge strammare kontroll över ett visst frekvensområde.

13 1På - Slår på / av sidukedjan på grinden eller komp.

[1] Tlyssna - Skickar den valda sitnakedje frekvensen till solabussen för övervalning och för att korrest justera frekvensen.

[19] 1Bredd - ändrar sidokredjans bredt für grinden och komp. (2,1 okt, 0,3 okt, 1 oktober och 2 oktober).

Telefoner

[1] Telefoner A - Hyväkontroll
2 Telefoner B - hivåkontroll.
[1] Telefoner A - Mute-knapp.
[4] Telefoner B - Mute-knapp.

Prata

Talk gain - Justera förstärkningen för Talk Mir-Ingången.
[3] Talk Mic - XLR-ingäng för lokal pratmikrofon.
3 Prata INT (internt) -Tilläter att samtalsmikrofonen skickas till den interna samtalsbussen. Den kan till exempel användas för att skicka din talkmikrofon till en kanal för att testa signalflödel.
4 Talk EXT (externt) - Tilläter att din lickala samtalsmikrofon dingeras till Ext Talk.
[5] OSC INT - Aktiverar oscillatom på valid intern buss.
[6] OSC EXT -Sklickar oscillatom till Ext Talk-bussen. Detta kan användas för att slöcka oscillatom till en kanal om så krävs genom att lappa Ext Talk ut på monitoms lappsdia till en kanal.

184 Quick Scan Guide 185H26-24CTF

HD96-24 Grundläggande användning

Solo

En PFL - Indikerar att en ingångskanal hörs av Pre Fader Listen via Solo A-buss.
B PFL - Indikrar att en ingångskanal hörs av Pre Fader Listen via Solo B-bus.
[3] En PFL - Indikerar att en utgångskanal hörs av Pre Fader Listen via Solo A-buss.
B PFL - Indikerar att en utgångskanal hörs av Pre Fader Listen via Solo B-buss.
[5] Lägg till (A) - tillåter att mer än en ingångskanal tyssnas samtidigt på A-solobussen.
Lägg till (B) - Tillater att mer än en ingångskanal lyssnas samtidigt på B-solobussen.
Rensa (A) - Rensar alla aktuella solcalternativ.
Rensa (B) - Rensar alla aktuella solaltemativ.

Huvudbuss

① Panera - Kontrolerar signalens position i stereofilte1.
Fördröhning - Justerar fördröhningstiden för vald kanal.
Mono - Justerar sändningen till Mono bussen.
(4) Stereo - Skickar vald kanal till Sterechussen.
Pá - Aktiverar vald kanal föndröjningstid.
Mono - Stickar vald kanal till Mono Bus.

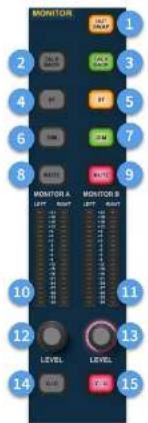

Övervaka

(1) Utbyte -Byt helt och hålet A- och B-övervakningsbussarna över betydelsen A blir B och vice versa. Till exempel låter du dig höra en kilmonitorblandning på in-car-monitorbussen om så önskas utan att behöva patches om.
Prata tillbaka - Tilater att den bakre linjenivans talkback ingang matas in direst i Monitor A-bussen.
[3] Prata tillbaka - Tillåter att den bakre linjenivåns talkback-ingång matas in direkt i Monitor B-bussen.
4 ST-Rutter stereobussen till bildskärm A-buss.
[5] ST-Rutter stereobussen till bildskämm B-bussen.
⑤ DIM A - Sänker nivån på Monitor A-bussen med 6 dB.
DIM B - Sinker nivån på Monitor B-bussen med 6 dB.
[3] Stäng av ljudet - Stänger av bildskarm A-bussen.
Stäng av ljudet - Stänger av Monitor B-bussen.
[TC] Övervaka en måtning - Stereo 20 LED-måtare, -36 dB till 21 dB.
C0 Monitor B-mätning - Stereo 20 LED-måtare, -36 dB till 21 dB.
Övervaka A-nivá -Nivákontrol. Högsta nivá 10 dB.
⑬ Monitor B-nivå -Nivåkontroll. Högsta nivå 10 dB.
(34) C/O - Stockar monitors A-nivåkontroll till fader direkt nedan för enkel justering.
(13) C/O - Skickar monitor B-nivåkontroll till fadem direkt nedan för enkel justering.

Bemästra

① Master Mute - Stänger at master stereohussen.
Mono Mute - Stänger av monobussen.
Master Meter - Stereo 20 LED mäitare, 36 dB till 21 dB.
Monomătare - Stereo 20 LED-mătare, -36 dB till 21 dB.
Master Stereobussnivä -Nivåkontroll. Högsta niä 10 dB.
Monobussnivä - Nivakontrol, högsta niva 10 dB.
C/O - Skickar Master Stereo Bus-nivälkontroll till fadern direkt nedan för enkel justering.
C/O - Sköckar Mono Bus-nivåkontmilen till fader direkt nedan för enkel justering.

186 Quick Scan Guide 187H26-4CT-TP

HD96-24 Mått

Beetbetning
Ingångbeetbettingstender	141 becktaker
Uzatabehandingskanaver	95 fince aux-urpånger, 24 matrser, stereoluss, monovass
Interna effektionsorer	24 x effektionser upp till 56 effektor
	12 x Sirees mitt band kompressorer
	36 x Sires dynamische utjärnort
Punkt-till-punkt routingsmatrs	622 x 652
Sgavaltbehanding 64 - titers flytil
D74-ormandare	24-bitars, 76 kHz och 125 gänges översampling
A70-ormandare	24-bitars, 76 kHz och 125 gänges översampling
Samplinglinkvens	96 kHz
L70-Hotens Syitikning till utjörng	1,3 ms
Beetbetning av ingingspjust	Hog- och liggassflörem duddle lutning
	Sum leffiterkomrell
	4 bands parametistik EC med 3 hylligen
	4-liges kretalna inglingskompressare
	Ingingspuntar eller sluster
	Infaga punit på av med bræbetringsorke inering
	Drinklutaging med jutebar mind och berdtningspunk
	Fredsjningskompensetral av return lige på inginger
	5 x avcaponingpunkter per sändning
Uzataljudbesbetning	Utgång 4-bands parametisk E8 mod tylor-MYLP-alcomatv
	Kreisik udatalynamik 14 silgen
	Infaga punit på av med bræbetringsorke inering
	Drink litging med jutebar mind och berdtningsputtag
Blankingskontrolhjäp	12 x samalogrupper
	12 x tvala grupper
	24 x ytebelningingsgrupper
	24 x VOL-assocerade bräcklingsgrupter
	Automatisering av somblider
Kontakter
Milds mikrofin förförstärker	6 x XLR balmerad
Balamende utginger	8 x XLR balmerad
Talsback kontak	1 x XLR balmerad
Talk-contak	1 x XLR balmerad
Hafunkonaktik	2 x 12 TRS (stren)
Digital AESS Lingning/utjörng (XLR)	2/2
AESSO-porter (Mark Telsik SuperMAC, 100 Mbzys)	0
Orm (Scaper)	2 x HyperMax (192 kombler med dubelkristat digital (just) på Fittercon XLR
Orm (Siber)	2 x HyperMax (193 kombler med dubelkristat digital (just) på Option ALF
CMT opansionplatzer	2 x platzer (KUST-modal for AE550, DANIE, MADI och USB)
Ultrakt	2 x Ultracet-porter (app till 16 digital utgångar per port)
Ordktiona ITI	BKC, acesteuer a TIL mika, 96 bille tyssanmåg, ingerdens 75 Ohm
Ordktiona UI	BKC, per en TIL-mika, 96 bille förkartetag

Kontaktor
ALSS sync IN 1 x 3-stoffs XLR
ALSS sync DUT 1 x 3-stoffs XLR
Exteri (Etheronct) kontakt Etheronc XLR
Thermokur upping 2 x 400ml (1500 x 1000p 59,944x/650r = 16.9, 720 x 480p 59,944x/650 r 16.9 sticks)
USB 3.0 typ A-husb	4 x 5 V = 900 mA
USB 3.0 typ A (utridning av faderport)	4 x 5 V = 900 mA
USB 2.0 typ A (data pat hormoiden)	1 x 5 V = 500 mA
Diagnostöptport Sefesport
MIDI In, Out och Thus 5 sticks MIDI DIN utlog
Lumpa 2 x 12 V DC 5 W 4-polig
EC cluttig med strometrycare 2
Inglings utfängingsepentekper
Yamis inglingsimpedans 10 kl
Non-dite maximal Inglingsnord	+21 dBu
Inglingsförstärning	Analog stepal förstärning -2,5 dB 611 +45 dB plus -40 dB 611 +20 dB continninglig digital trimning
Fantemkraft (Vådlingkurs per injangt)	-487
Prato mikrofinimpedans	5 kΩ
Tate mic gain +15 dB 611 -60 dB
Talmikroforrens materia	-6 dB
Talkbacc impedans	20 kΩ
Talkbacc sinst	-0 dB +10 dB
Talkbacc materia	-21 dBu
Yutoglingsimpedans	50 Ω
Yutoglingsförstärning	0 dB
Yudelkt materia	-21 dBu
Dynamiskt omfäng	126 dB, 2 kHz 611 22 kHz, odktas
Mozmal szammingsförstärning	100 dB inglänger till underpussoper och masters, 106 dB inglänger till aux och matrices
Dreinförning vid 1 kHz	-100 dB fysikt anglänsande inglingsanaler
Dreinförning vid 10 kHz	-90 dB fysikt anglänsande inglingsanaler
Faderlpen avtendp vid 1 kHz -100 dB
Faderlpen avtendp vid 10 kHz	-100 dB
Uglingsimpedans för hortunar	10 Ω
Horvärer maximal utfektet +21 dBu
Duplayer
Skirm	21" LCD flog (pensityka 1920 x 1080 pc, captive touchscreener, upp cII IC samiditäga berindingsar
LCD informationduplayer	41 x LCD informationskirmar fällfäng, 74 mm x 74 mm (slicker), 245 x 740 pa
Ingingsmäster (antal 30)	12 segment: 35 dBu 611 -20 dBu
Effektomåtere (antal 7)	20 segment: -36 dBu 611 +21 dBu
Korsolkompinklöse (antal 30)	5 segments: 24 dBu 611 -1 dBu
Korsägindondältere (antal 25)	5 segment: 34 dBu 611 -5 dBu
Comp meter (antal 1)	12 segment: -23 dBu 611 -1 dBu
Sohndmätere (antal 1)	12 segment: -31 dBu 611 -1 dBu

232 HC96-74-CF7P

Quick Star Guide 233

Specifikationer

Kontroller
100 mm motoriserade fader 8 = 8 + 8 = 4
Beridingskänska vinderlage 66
Anpassade kontroller
Felt tilldBare vinderlage	20 = 8
Felt tilldBare zulgrenstbejsta knipsar	20 = 8 + 12
Hölsurskontroller A och 3, mm till max
Pons Twin gain mm till max
Wi-Fi
Antenna Interest dubcelband
IFF 800.11 x/h/g/n Sårder x/h/g/n enheter
Freihensomfang 2412-2462 Mbito/5.15 - 5,250 GHz drift benende på region
Max stellets	20 dBm (mes 5 GHz-intervall)
Bland
Version	4.0 ECD och LE
Kraft	20 dcm
Kompatibilitet	Sildor GAP, SOX, PXP, IAP, HEP 1.5, GATC, ATIS, IAP, ADUP, ACLR
Maximal kommunikationsamide	30 m typisk
Kraft
Switch-mode stromförsterpning	2 x automatik interwall 100-240 V (50x60kg)
Energifterenkning	2 x 650 W
Nexander	9.5 mm
Fpsik
Driftstemperatures omfing	5°C till 45°C (41°F - 113°F)
Flavering temperature	20°C till 60°C (4°F - 140°F)
Malt (ftx 6 x D)	552 x 1028 x 719 mm (13.9 x 10.5 x 28.3°)
Vikt utan Bygråska	43,2 kg (95.0 lbc)
Vikt med Bygråska	147 kg (103.6 lbs)

SE

PL

Specyfikacja

Fämmed Förklarar Music Tribe at denna produkt överensatämmer med direktiv 2014/53/EU, direktiv 2014/30/EU, direktiv 2014/35/EU, direktiv 2011/65/EU ochändning 2015/863/EU, direktiv 2012/19/EU, förordning 319/2012 REACH SMHC och direktiv 1907/2006/EG.

Fullständig text for EU DoC firms på https://community.muscribe.com/
