BRUKSANVISNING AS88 Midas

Vanligen las dessa säkerhetsinstruktiverer nogprant och var särskilt uppenärksam på alla varringssymboler som visas på produkten samt den relaterade säkerhetsinformationen i denna manual.

Terminaler märkta med denna symbol leler elektrisk ström av tilräcklig výdra for att innetåra risk för elektrisk stöt. Änvind endast högkvalitativa professionella högltelarkablar med förmenterade N° TS eller vidläsamvutningar. Alla andra installarner eller indikons sky endast effektas av kullifender personal

Denna symbol, var den än visas, varnar för forckomst av disokrad förig spinning inne i höljet som kan vara tillräckligt för att utgora en risk för elektrisk stet.

Denna symbol, var den än visas, påminner om vältiga instruktioner för dift och undertål. Lis hela manualen.

Försiktighet För att minska risiken för elektrisk stift, ta inte bort del ihre locket teller belkpanelent. Det finns Inça dolar inizi som användaren själv kan underhålla. Överårt service till kvalificerad personal

Försiktighet För att minska risken för brand eller elektrnsk stöt, utsätt inte apparaten för regn eller luist. Apparaten för inte utsittas för dmppande eller stärkande vätsför och inga föremäl fylda med vätska, såsom varer, för placeras på apparaten.

Försiktighet Dessa serviceinstruktioner är endast arsedda för kvalifconerad serstopersonal. For att minskåissen för elektrisk stolt, utför inte någon annan service än den som bestuivs i driftsinstruktionerna. Repatriationer måste utföras av kvalifconerad personal.

Varning Se informationen på ulsidan av den nedre delen av höjets för elektrisk och säkerhetsrelaterad information innan du installerar ell anwinder enheten.

Varning För att undvika eventuell hörselskada, hysna inte på hög volym under längre perioder. Sam en rütlinje för volyminställning, kontrader att du fortlarande kan höra din regen rät medan du prætar normalt med hölurarna på.

1. Läs och behåll dessa instruktioner. Föll alla vaminpar och instruktioner.

2. Använd inte denna apparat nära vatten (am tillämpligt). Rengär endast med en tori trasa.

3. Blockera inte ventilationäiponningar (om tillämpligt), installera inte i ett trängt utrymme, installera endast enligt tillverkarens instruktioner.

4. Installera inte nära värmekållor sõsom element, värmeflaktar, solsir eller andra apparater (inkusive förstärkaret som avger vänne. Placera inga öppna lõgor, sõsom tända jus, på apparaten

5. Fürsik inte keringgå sächenhefsfunktionen en polariserad eller jordad kontakt. En polariserad kontakt har trå soft, varav ett år bredare än det andra (giller enlast USA och Kamad). En jordad kontakt har trå soft och en credje jordningsattle. Det breda silliter eller del tredje stiftet är där för din sächenhet. Um den medföllande kontakten inte passar i dit uttag, kontakta en elektriker för att beta ut uttaget.

6. (Om tillämpligt) Skyda nätkabeln från att trampas på eller klämmas, särskitt vid kontaster, elutag och ungångpunkten från aparaten.

7. Invänd erdast tillbehör och utrustning som rekommenderas av tillverkaren.

still, stativ, fasten eller laced specificeade av tillverkaren eller sålda tillsammans med apparaten

(om tillämpligt). Var kirsiktig när du flyttar vagn/apparat-kombinationen för att undvika skade från vältning.

1. Koppla ut apparaten vid åskvåder eller om den inte ska användas under en längre tid.

2. Overåt all service till skvalficerad servicepersonal. Service kräves när apparaten har skadats på något sätt, till exempel om näckabels eller kontakten är skadarf, vätska har spills eller livremäl har lällt in i apparaten, apparaten har utsacts för regn eller fukt, inte fungrar normalt, eller har tappats.

3. (Öm tillämpigt) Apparater med skydssjordningsterminal måste anslutes till ett eluttag med skydssjordning.

4. (Om tillampligt) Om näkontasten eller en apparatköpping används som fränkopplingsenhet, via fränkopplingsenheten vara latt att använda.

5. Internaistema spänningsväljare (om tillämpligt): Interna eller externa spänningsväljare stæ endast återstålas och utrustas med rätt kontakt eller alternativ spänning av kvalificnad teknikor. Forsk inte andra detta själv.

6. Klass II ledningsdragnung (om tillämpligt): För att miniska risken för elektrisk stört, måste extern ledningsdragnung som ansluts till terminaler mårsta "Klass II" antingen installeras av en kostilicerad person eller använda fändigmonterade ledningar eller kablar.

7. Driftstemperaturamråde: 5° till 45°C (43° till 113°F).

FRISKRIVNINGSKLAUSUL

Informationen i denne Snatbodgårande och den modifende manuilen tillhansabåls endast som allmin viegledring. Tots att alle anstränginger har gjärts för att säkerställe innehåtes noggramhet och tillförltighet vid publeringensitälleter, gör Music Inbre Global Brands Ltd. ("Music Inbre") insa utfäneher eller garantier, were sig uttryckliger eller underförstådda, angående fullständigheten, itikigheten eller læmpligheten av den information, beschlimningar, illustratoren eller telentisia specifikationer som finns här.

Music Tribe tar inget ansvar för någon direk, inclinest, tillfällig eller följdskada som uppstår på grund av tillit till informationen i detta dokument, inklusive men inte begränsat till förlaut av data, intomst, vinst eller allirmöjligheter. Användringen av produkten är helt och hålet användarens ansvar.

Produktens egenskaper, design, specifikationer och visuela representationer kan updateras eller ändras utan läregierende medzielande i sytle att ständigt förbåctra produkten.

Alla trejepartsvarumärken som nämns i denne gulde tillhör som respektive ägare. Midas, Klark Teknik, Lab-Gruppen, Lake, Tanney, Turbosound, TC Electronic, TC Helicon, Behringer, Bugena, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd.

© 2025 Music Tribe Global Brands Ltd. Alla rättigheter förbehållna. Ingen del av detta dokument får reproduces, överforas eller användas i någon form eller på något sätt utan livreghende skrittligt tilvstand från Music Tribe.

BEGRÄNSAD GARANTI

För de villtse, begränsningar och omlattning som gäller för din produkt, inklusive täserning, undantag och garantiperiodens längd, hänvisas till Music Tribes fullständiga garantii policy, tillgninglig online par community musierte.com/support Spåra dit Inkogbevts, eftersom det kan behévas för garantiservice

JP 安全上のご注意

Tack för att du köpt A58B HyperMAC till 8 Port Dual Redundant AES50 Converter.

Funktioner

• Dubbelt redundant HyperMAC till 8 redundanta AESO SMAC-omvandlare
• Upp till 192 tvåvägs kanaler vid 96 kHz
• Dubbelt redundant auto-cmkopplande universell switch-läge strömförsörjning
• Kompakt och robust design
• 2u rackmonterbar
• Synkroniserad från AESSO- eller HyperMAC-portar
• Anslutningsredundansstatus tillgänglig från ansluten konsol som indikerar kabelns tillstånd
• Industristandardanslutningar används för AES50-portar och kopparomanslutning
• Industristandard Dubbla fiberanslutningar används för optiska fiberormanslutning

Om denna QSG/manual

Detta är bruksanvisningen för AS88. Denna manual är avsedd att hjälpa dig att få din enhet installerad och igång så snabbt som möjligt genom att ge dig instruktioner för uppackning, installation, anslutning, inställning och drift.

AS88 Komma Igång

SV Steg 2: Komma igång

Uppackning

Packa upp din AS88-enhet noggrant. Inspektera sedan enheten noggrant för eventuella tecken på skador som kan ha uppstått under transporten och meddela omedelbart kurten om du upptäcker några. Kontrollera innehället i ditt AS88-utrustningspaket. Om del salnas några delar, är fislaktiga eller defekta, vänligen kontakta din lokala distributör eller Midas support.

I den här lådan bör du hitta följande föremål:

• ASBB

• 2 x IEC-strömkablar

- Snabbstartsguide

Vänligen behål den ursprungliga förpackningen i händelse av att du behöver returnera utrustningen till tillverkaren eller leverantören, eller transportera eller slücka enheten senare.

Installation

Innan du installerar och driftsätter denna utrustning, se till att den är korrekt ansluten till skyddsjorden i elutaget genom varje nätslad. Idicaliskt sett är ett svalt omnade att föredra, borta från kraftfördelningsutrustning eller andra potentiella störningskällor, installera inte utrustningen på platser med dålig ventilation. Installera inte denna utrustning på en piats som utsätts för överdningen vämne, damm eller mechanisk vibration.

Se till att det finns tillräcklig ventilation runt utrustningen, och se till att dess fläktar och ventiler inte är blockerade. Om möjligt, håll utrustningen berta från direkt solljes.

Ström

De interna strömförserjningarna är av svitch mode, typ som automatiskt känner är den inkommande näptpänningen och fängerar där den normella späningen ligger innom intervallet 100 VAC till 240 VAC. De korrekta strömkabarna för ditt land medföljer enheten. Ustrunningen bör endast ansluts till nätuttag med de medifiljande kabarna. Se till att kontakten som sitter på den mediföljande näktabeln är ordentligt först vid IEC kontakten på enheten. När du Sätter i eller tår bort en kontakt, håll allitik i sjäva kontakten och dra aldrig i kabeln, eltersom detta kan skada den. Sätt aldrig i eller ta bort en elektrisk kontakt meda händer.

Anslutning

AS88-enheten använder följande kablar och kontakter:

HyperMAC-anslutningar:

RJ45 koppar eller multimode optisk fiber

AES50-anslutningar.

RJ45 koppar

Strömanslutning:

Standard IEC C13-kablar

HyperMAC och AESSO

HyperMAC är ett proprietärt system för distribution av digitalt ljud. Dess funktioner inkluderar 192 kanaler tvåvägsöverföring vid 96 kHz samplingstakt; som kan sändas över koppar Cat Se, eller 50/125 μm optisk fiber. AES50 är en branschstandard för digital ljudanslutningsprotokoll som möjliggör en tvåvägs datallöde av 24 kanaler vid 96 kHz.

/Midas kunskapsbas innehåller mer information om lämpliga kabler; och uppdateras när specifikationerna ändras: https://community.musictribe.com/kba/article/KA-09432/Midas

AS88 Kontroller

SV Steg 3: Kontroller

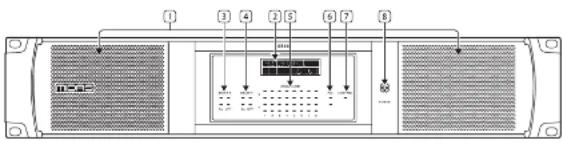

1. Ventilationsgaller, Häll fri från hinder.
2. Display – visar AS 88:s IP-adress, status för AESSO-portarna, klockstatus, samplingsfrekvens och vilken optisk typ som används.
3. Snare X-status-LEDs. Dessa visar status för den anslutna snaren; och om koppar kabel eller optisk fiber används.
4. Snake Y-status-LEDs. Dessa visar status för den anslutna snaken; och om koppar kabel eller optisk fiber används.
5. AES50-Ijudstatus-LEDs visar status för varje AES50-port. X & Y-status-LEDs visar om en anslutning är närvarande per AES50-port.
6. PSU 1 & 2 LED-lampor visar om ström är närvarande på IEC-ingångarna på bakpanelen [9].
7. Ethemet-styrstatus-LED. Visar aktuell aktivitet på ETHERNET CONTROL-porten (13).
8. Strömpåstagningsindikator, som lyser blätt när ström är närvarande.

AES50-lysdioderna visar status enligt följande:

• Grönt ljus – länken är gjord och i standby-läge.
• Grönt pulserande – länken är aktiv och valid.
• Grön av – länken är nere.
• Rött ljus – länken är nere eller så finns det ett länkfel.
• Rött blinkande – försöker synkronisera klockan genom denna port.
• Rödl av – länk är gjord, inga anslutningsfel.

HyperMAC-lysdioderna visar status enligt följande:

• Grönt ljus – länken är gjord och i standby-läge.
• Grönt pulserande – länken är aktiv och vald.
• Grönt blinkande – länken är nere men kabeln är ansluten.
• Grön av – länken är nere.
• Rött ljus – länken är nere eller så finns det ett länkfel.
• Rött blinkande — försöker synkronisera med en extern klockkälla.
• Rödl av – länk är gjord, inga anslutningsfel.

Bakpanel

1. Dubbla redundant IEC strömuttag och på/av-knappar.
2. Dubbla redundant HyperMAC optiska I/O-portar.
3. Dubbla redundant HyperMAC koppar I/O-portar.
4. AES50 I/O-portar, 8 på X-matning och 8 på Y-matning.
5. Ethernet-uttag för anslutning till kontroll-PC.
6. Fabriksåterställningsknapp.

Observera att för att dubbel redundans ska fungera korrekt bör optiska och koppar inte blandas på X och Y. Använd två optiska eller två koppar endlast.

Programvarukontroll/Inställning

AS88 P 5300A Current configuration P 5300B P Address Allocation Smart Server Windows Smart Server On On Snack Server On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors On On Snack Detectors

AS88 är mjuevanukonfigurerbar via dess inbyggda webbsida. För att komma åt delta, anslut en PC eller Mac till Ethernet-kontrollporten (13), ställ in en lämplig IP-adress och nämtmask för din dators Ethernet-gränssnitt och öppna sedan din web webbläsare för att komma åt AS88-konfigurationsidan. Fönstret som Ilustreras ovan öppnas och låter dig:

• Ställ in IP-adressen för AS88. Delta ska vara 192.168.80.1 för orm 1-anslutning: 192.168.81.1 för orm 2.
• Ställ in om tilldelningen av IP-adresser ska vara manuell eller automatisk. Om du väljer Automatisk kommer du inte att kunna skriva in en adress i det första fälltet. För HD-användning ska adressen alltid ställas in på manuell.
• Välj om DHCP-server är på eller av. För HD-användning ska detta alltid vara avstångt.
• Välj om ornen som används är koppar eller optisk fiber. För HD-användning kommer ominställningama automatiskt att ändras av konsolkonfigurationen.
• Välj huvudklockkälla. Om AES50 är valt har du också möjlighet att automatiskt jaga efter en klocka på valtvi valt AES50-port. För HD-användning kommer ominställningama automatiskt att ändras av konsolkonfigurationen.
• Ställ in samplingsfrekvensen till 96 kHz.
  Den aktuella versionen av den fasta programvaran visas också; och kan uppdateras från den här sidan eller enhetsuppdateraren direkt från konsolen om det behövs.

B4 A689

Quick Star Guide 85

AS88 Användningsexempel

SV Steg 4: Användningsexempel
Exempel Ett

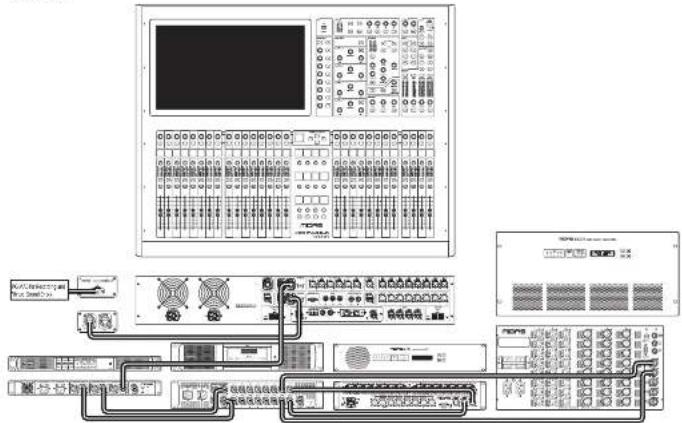

Idetta exempel är en Heritage D-konsel kopplad till A580 via dubbka redumdanta kopporomanslutningar. Tid dubbka AES50-utgångar motar sedan en DL133 Audio (IO-enhet, som i detta till fallie kunna användas för att konvertera AES50-digitallfödet från Heritage D till analogt för P4-ancändning; och en DL231 Audio Input Splitter, som skulle kunna användas som en stagebox för att förstärkka och digitalsera upp till 24 mikrofon- och/eller DI-anslutningar på scenen samt tillhandahalla 48 V fantomikraft och analoga utgångar vid behov.
Kär den år ansluten till en HD-serie konsal bör ormanslutningen ha en IF-adress på 192.168.80.1.

Exempel Tvä

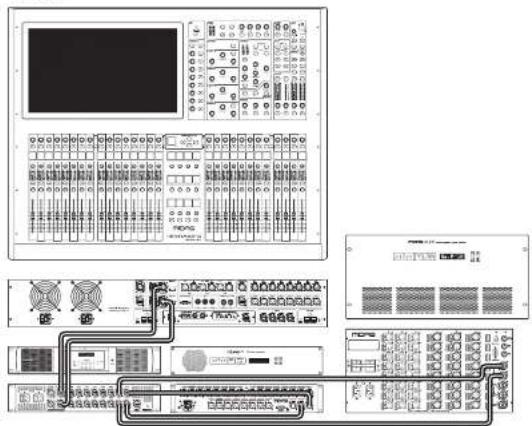

I detta exempel har Heritage D en enda kopparomanslutning till en AS80 Dual Redundant HyperMAC-enhet; som sedan gör en dubbel redundant kopparanslutning till AS88. Som i exempel ett har AS88 två dubbla AESSO-ungångar som matar en DL53 Audio I/O-enhet och en DL231 Audio System Input Splitter.
Når den är ansluten till en HD-serie konsol bör omanslutning 1 ha en IP-adress på 192.168.80,1 och or månslutring 2 bör ha en IP-adress på 192.168.81.1

86 A989

Quick Star Guide 87

AS88 Användningsexempel

Exempel Tre

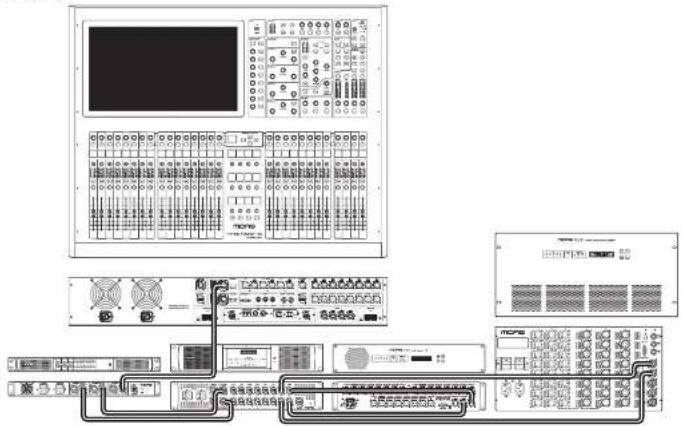

Detta exempel har samma anslutningskedja som exempel två; med tillägget av den andra koppanormanslutningen kopplad till en Midas Cobalt som konverterar judet till en USB C-feed lämplig för anslutning till en PC eller Mac för inspelning och överpakning.


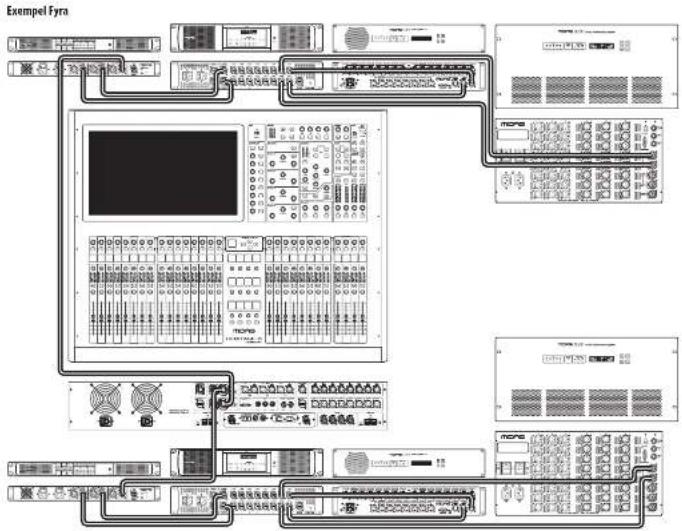

I detta exempel är hela kecjan som används i exempel två dubblad, med varje komponent utom Heritage D duplicerad. Stall in IP-adresserna som i exempel 2.

88 A988

Quick Start Guide 89

AS88 導入

JP ステップ 1: 導入

ようこそ

Far att säkrettälte optimal service och support rekommentende var till du registerer den Music Incub- produkt omedetbart efter sper på musittrie.com. Registningen för det mögigt för oss att ge snabcare och refektivare support vid sæsketidragnagar eller garantienpräik. Du får žeen vänjga produktuppsåteringar, saktietsmeddelanden och relevant dokumentation. Vid registningen får du också tillgning till de fullständiga sillkoren för var Begrämade Garanti.

Observer att paramtäckring och konsumentaattigheter kan variera beroende på land eller jurisdiction. Se de silkor som giler i din region vid registreringen eller vis vår supportportal.

2. Teknisk Support och Fel

Om du upplaver ett fel eller behöver hjalp och en autorierade: Muni: Trie ästerfelsäljare inte är tillgängig i ditt omtrade, vänligen se listan över autorierade servicecenter under avsittet "Support" på muschbe.com.

Om dit länd inte finns med på listen rekommenderer av att du linst anvinder avin online supportreuer, efforsom de kan hjäpta sig att liska problemet utan att behöve returnere producten. For garantlärenden, se till att stocks in ett online-garantianspråk innar det returner producten. Ohråringa retuer eller ikke registrerade anspråk kan leda till förningar eller anslag på garantläckningen.

För att behalla garantin ska du inte üppna, demontera eller förståka reparera produkten sålv. Reparationer eller modifieringar som utførs av ochoriga personer eller servicecenter gör garantin ogltig och kan påverka produktem såkerhet eller prestanda.

Innan du ansluter erheden till en stromkala, se till att ingångspänningen matchar den som anges på produkten. Felakig spänning kan orsaka permanent skoda och oglitgforktara garantin.

Om sakningen behöver bytas ut, använd endast sakningar av samma typ och klassificering. Användning av felsaktiga sakningar kan ensåter brand eller säkerbeträker och upphåver all garantitäckning.

4. Rätt Användning och Miljö

Se till att din Music Tribe-produkt används enligt produktmanuelen och innom de rekommenderade driftsförhålandena. Exponering för överdriven fukt, damm, varme eller stistark kan lesta till fel och göra garantin ogligt.
