16616 - Batterijlader Eufab - Gratis gebruiksaanwijzing en handleiding

Producttype	Lader voor loodzuuraccu's
Merk	Eufab
Model	16616
Afmetingen	180 × 100 × 45 mm
Gewicht	0,475 kg
Ingangsvoeding	220-240 V AC, 50/60 Hz
Uitgang	6V/12V DC, 2A of 4A afhankelijk van modus
Compatibele accucapaciteit	6 V: 1,2 tot 14 Ah; 12 V: 1,2 tot 120 Ah
Beschermingsklasse	IP65 (alleen behuizing)
Gebruikstemperatuur	-5°C tot +40°C
Lengte laadkabel	1,50 m
Laadprogramma's	6V, 6V winter, 12V motor, 12V motor winter, 12V auto, 12V auto winter, onderhoudsmodus
Maximale laadstroom	2 A (modi 6V en motor); 4 A (auto-modus)
Hoofdfuncties	Automatisch laden, omgekeerde polariteitbeveiliging, detectie van defecte accu, laadonderhoud
Onderhoud en reiniging	Reinig de klemmen na gebruik; niet onderdompelen; een droge doek gebruiken
Veiligheid	Niet gebruiken als startondersteuning; niet afdekken; gebruiken in een droge omgeving
Reserveonderdelen en repareerbaarheid	Voedingskabel niet vervangbaar; apparaat weggooien indien beschadigd
Algemene informatie	Fabrikant: EAL GmbH, Duitsland

Veelgestelde vragen - 16616 Eufab

Welke typen accu's kan ik laden met deze Eufab 16616 lader?

Deze lader is ontworpen voor open en gesloten loodzuuraccu's: natte (WET), gel, AGM en onderhoudsvrije (MF) accu's. Het is niet geschikt voor lithiumaccu's of andere chemieën.

Hoe selecteer ik het juiste laadprogramma?

Druk meerdere keren op de MODE-knop om door de programma's te bladeren: 6V, 6V winter, 12V motor, 12V motor winter, 12V auto, 12V auto winter. Kies het programma dat overeenkomt met de spanning en capaciteit van uw accu, evenals de omgevingstemperatuur.

Wat te doen als het scherm 'Er 1' weergeeft?

Het bericht 'Er 1' geeft een verbindingsfout aan: omgekeerde polariteit, kortsluiting of slecht contact. Controleer de aansluiting van de klemmen (+ rood op positief, - zwart op negatief) en reinig indien nodig de polen.

Kan de lader worden gebruikt als startondersteuning?

Nee, deze lader is niet ontworpen als startondersteuning. Laad de accu volledig op en verwijder de lader voordat u het voertuig start.

Kan ik de lader buitenshuis gebruiken?

De behuizing is IP65 beschermd (bestand tegen waterstralen), maar de kabels niet. Gebruik de lader op een droge plaats, beschut tegen weersinvloeden. De omgevingstemperatuur moet tussen -5°C en +40°C liggen.

Hoe weet ik of de accu volledig is opgeladen?

Het scherm toont het symbool van een volle accu en het bericht 'FUL' (full) in de onderhoudsmodus. De lader schakelt automatisch over naar de laadonderhoudsmodus.

Wat te doen als het scherm 'Er 2' weergeeft in de 6V-modus?

'Er 2' betekent dat de aangesloten 6V-accu defect is (spanning lager dan 5,5V na 4 uur laden). Vervang de accu.

Kan de lader permanent aangesloten blijven?

Ja, zodra de accu is opgeladen, schakelt de lader automatisch over naar de onderhoudsmodus die de accu onderhoudt zonder overladen. Het wordt echter aanbevolen om na gebruik de stekker uit te trekken om energie te besparen.

Hoe onderhoud ik de lader?

Reinig de klemmen na elk gebruik om corrosie te voorkomen. Gebruik een droge doek voor de behuizing. Dompel het apparaat nooit onder in water en laat geen vloeistof binnendringen.

Wat te doen als de voedingskabel beschadigd is?

De voedingskabel kan niet worden vervangen. Als de kabel beschadigd is, moet het apparaat worden weggegooid volgens de regels voor elektronisch afval.

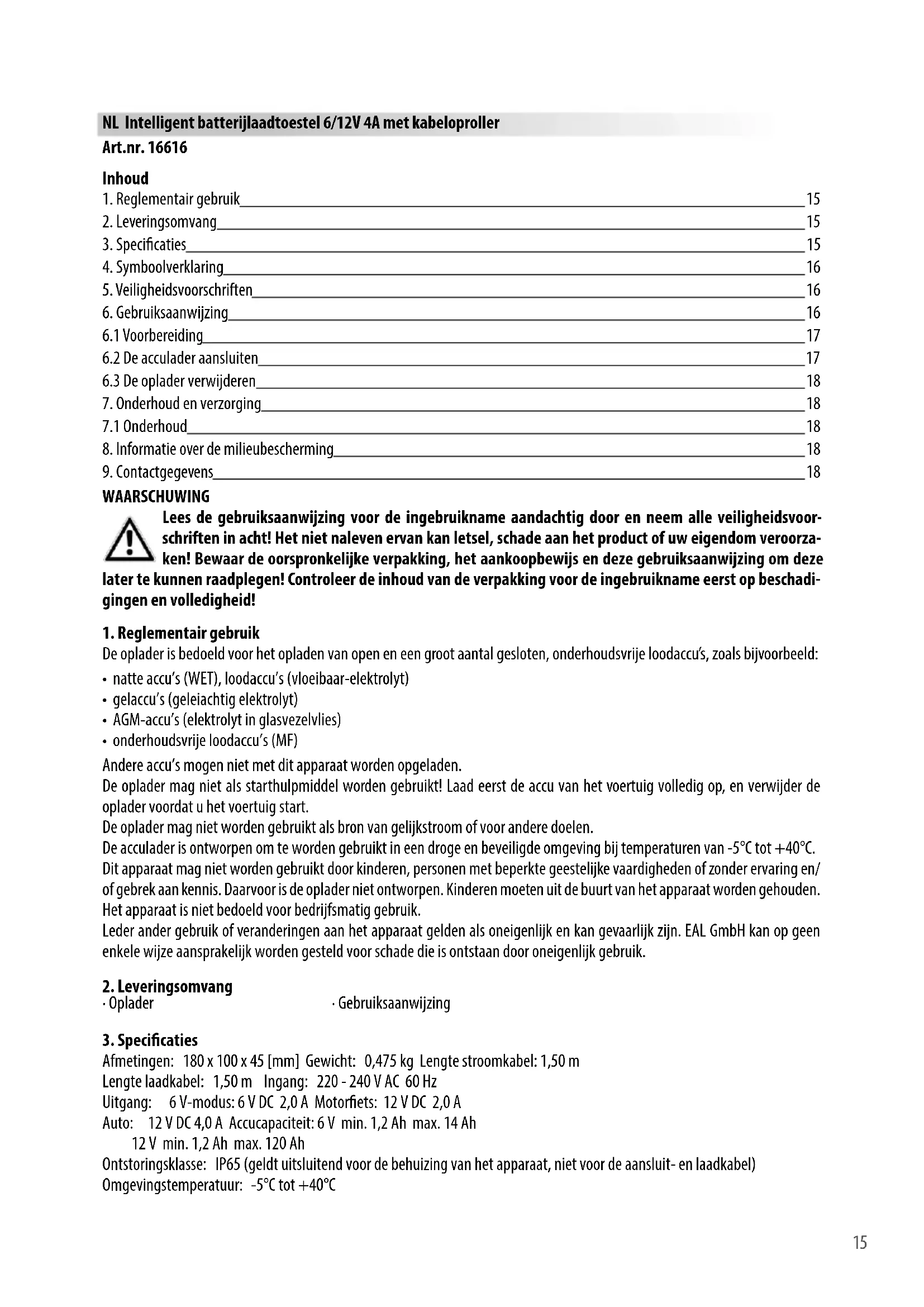

GEBRUIKSAANWIJZING 16616 Eufab

1.Reglementair gebruik 15
2.Leveringsomvang 15
3. Specificities 15
4. Symboolverklaring 16
5. Veiligheidsvoorschriften 16
6. Gebruiksaanwijzing 16
6.1 Voorbereiding 17
6.2 De acculader aansluiten 17
6.3 De oplader verwijderen 18
7. Onderhoud en verzorging 18
7.1 Onderhoud 18
8. Informatie over de milieuubescherming 18
9. Contactgegevens 18

WAARSCHUWING

Lees de gebruiksaanwijzing voor de ingebruikname aandachtig door en neem alle veiligheidsvoorschriften in acht! Het Niet naleven ervan kan letsel, schade aan het product of uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om deze

later te können raadplegen! Controleer de inhoud van de verpakking voor de ingebruikname eerst op beschadigingen en volledigkeit!

De oplader is bedoeld voor het opladen van open en een groot+aantal gesloten, onderhoudsvrije loodaccu's, zoals bijvoorbeeld:

• native accu's (WET), loodaccu's (vloeijaar-elektrolyt)
• gelaccu's (geleichtig elektrolyt)
• AGM-accu's (elektrolyt in glasvezelvliies)
• onderhoudsvrije loodaccu's (MF)

Andere accu's mogen Niet met dit apparaat worden opgeladen.

De oplader mag Niet als starthulpmiddel worden gebruikt! Laad eerst de accu van het voertuig volledig op, en verwijder de oplader voordat u het voertuig start.

De oplader mag nicht worden gebruikt als bron van gelijkstroom of voor andere doelen.

De accelader is ontworpen om te worden gebruikt in een droge en beveiligde omgeving bij temperaturen van -5^ tot +40^

Dit apparaat mag Niet worden gebruikt door kinderen, Personen met beperkte geestelijkke vaardigheden of zonder ervaring en/ of gebrek aan kennis. Daarvoor is de oplader Niet ontworpen. Kinderen要去en uit de buurt van het apparaat worden gehonden. Het apparaat is Niet bedoeld voor bedrijfsmatig gebruik.

Leder ander gebruik of veranderingen aan het apparaat gelden als oneigenlijk en kan gevaarlijk zich. EAL GmbH kan op geen enkele wijze aansprakelijk worden gesteld voor schade die is ontstaan door oneigenlijk gebruik.

2. Leveringsomvang

• Oplader

• Gebruiksaanwijzing

3. Specifications

Afmetingen: 180 × 100 × 45 [mm] Gewicht: 0,475 ~kg Lenge stroomkabel: 1,50 ~m

Lenght laadkabel: 1,50 m Ingang: 220 - 240 V AC 60 Hz

Uitgang: 6 V-modus: 6 V DC 2,0 A Motorfiets: 12 V DC 2,0 A

Auto: 12 V DC 4,0 A Accucapaciteit: 6 V min. 1,2 Ah max. 14 Ah

12 V min. 1,2 Ah max. 120 Ah

Ontstoringsklasse: IP65 (geldt uitsluitend voor de behuizing van het apparaat, Niet voor de aansluit- en laadkabel)

Omgevingstemperatuur: -5^ tot +40^

4. Symboolverklaring

Komt overeen met de EG-richtlijnen

Een
dienovereenkomstig
gemarkeerd
elektrisch product
mag nicht als afval via
het huisvuil worden
afgevoerd

Apparaten met dit teken mogenuitsluitend binnenshuis (droge omgeving) worden gebrukt

Behuizing met randaarde (beveiligingsklasse II).

Aanbevolen capacititeit van de accu's:

5. Veiligheidsvoorschriften

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat worden veroorzaakt.

Sluit het apparaat uitsluitend op een volgens de voorschriften geinstalleerde stekkerdoos aan. De spanning要去 overeenkomen met de opgave op het typeplaatje van het apparaat.

Klem de stroomkabel Niet in en beveilig hem gegen scherpe randen, vocht,itte of olie. De stroomkabel kan nicht worden verrangen. Bij beschadiging van de kabel moet het apparaat tot schroot verwerkt worden.

• Neem het apparaat Niet in gebruik of trek onmiddelijk de stekker uit het stopcontact, als het beschadigd is of als het vermoeden van een defect bestaat. Neem in deze gevalen contact op met once technici.

• Trek de stekker uit het stopcontact, als het apparaat Niet worden gebruikt.

Houd het verpakkingsmateriaal, met name folie en foliezakken,uit de buurt van kinderen. Er bestaat gevaar voor vergstikking.

• Verwijder vóor het in gebruik nemen alle beschemningsfolie van het apparaat.

Leg de stroomkabel zodanig, dat u Niet worden gehinder en dat niemand er per ongeluk aan kan trekken. Klem de acculader na het opladen los van de stroomvoorziening.

• Berg de oplader op een voor kinderen en onbevoegde Personen onbereikbare plaats op.

• Gebruik het apparaat Niet in de buurt van brandhaar materiaal of in een omgeving met gevaar voor explosives.

Draag altijd geschikte werkkleding, veiligheidshandschoenen en oogbescherming. Accuzuur is bijtend! Eventuele zuurspatten onmiddelijk met veel water grondig afspoelen, eventueel een arts raadplegen. Als er accuzuur in de ogen terechtkomt, onmiddelijk minimaal 10 minuten onder stromend water uitwassen en arts raadplegen

• Dek de oplader Niet af, waar der anders oververhitting en daardoor beschadiging kan optreden. Zet de opladerijdens de werking Niet op een isolerende onderlaag (bv. styropor) - gevaar van hittestuwing!

Als u een voertuigaccu in ingebouwde staat wilt opladen, parkeer het voertuig dan eerst veilig, trek de handrem aan en schakel de ontstekinguit. Koppel de accu los van de elektrische installmentie van uw voertuig. Lees dit na in het handboek van uw voertuig of informeer bij uw garage.

• Pak de stroomkabel uitsluitend vast aan de stekker wonneer u deze uit het stopcontact trekt.

Stel de oplader in de nabijheid van vuur,但它 en langdurige temperatuurinwerking Niet bloot aan temperaturen boven +40^!

• Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

6. Gebruiksaanwijzing

A MODE-toets

B Display

C Laadkabel

D Pooltang rood (+)

E Pooltang zwart (-)

F Stroomkabel

G Haak voor het opwikkelen van de kabelsAfbeelding 1: overzicht

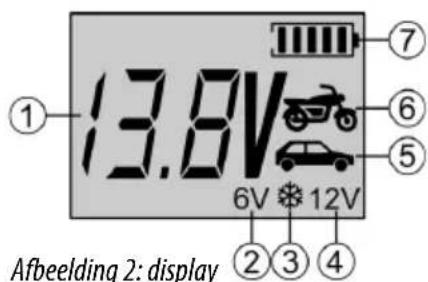

1. Accuspanningsindicatie
   2.6V-oplaadprogramma
2. Oplaadprogramma voor de winter
   4.12V-opleadprogramma
3. Oplaadprogramma voor de auto
4. Oplaadprogramma voor de motorfiets
5. Accuspanningsindicatie

6.1 Voorbereiding

Reinig de accupool van stof en corrosieresten. Uitsluitend voor open accu's: Vul gedestilleerd water bij tot het minimale vulpeil bereikt is. Laat de cellen van de accu open tot het opladen is beeindigd. Volg bij onderhoudsvrije accu's de tips van de accufabrikant heel nauwkeurig op.

6.2 De acculader aansluten

Let op: Controller of de stekker van de oplader Niet in het stopcontact zit. Sluit in beginsel eerst de rode pluskabel (+) van de oplader op de pluspool van de accu aan. Daarna sluit u de Zwarte massakabel (-) op de minpool van de accu aan. Als u de accu in de ingebouwde staat oplaadt, moet u de zwarte minkabel (-) op de carrosserie aansluten, zover möglichk uit de buurt van de accu, carburateur en brandstofleidingen. Houd deze volgorde steeds aan.

Let op: Nadat de netstekker ingestoken ward, moet u het gewenste laadprogramma selecteren door de MODE-toetseermaals in te drukken. Wordt de MODE-toets Niet ingedrukt, dan wordt het laadproces nicht gestart. Wanner het laadproces actief is, is het hier neer mogelijk om over te schakelen aan een ander laadprogramma. Indien u met een aander dan het ingestelde laadprogramma wenst te werken, trekt u de netstekker uit het stopcontact en wacht u totdat het display donker geworden is. Daarna steekt u de stekker wee in en gaat u zoals hierboven beschreiben te werk.

Steek nu de stekker van de oplader in het stopcontact. De ache tergrondverlichting van het display worden ingeschakeld.

Wanner de accu onjuist worden aangesloten (polen verwisseld) of de oplader geen contact maakt, brandt op het display de storingsmelding "Er." Als op het display de storingsmelding "Er" wordt weergegeven, dan is een defecte 6V-accu aangesloten die Niet met de accelader kan worden opgeladen. Als de accu correct is aangesloten, worden op het display de werkelijkke accur spanning en de symbolen voor het ingestelde oplaadprogramma weergegeven. Selecteer nu het gewenste oplaadprogramma door meermaals indrukken van de MODE-toets.

De oplaadprogramma's kunnen in onderstaande volgorde, door het indrukken van de MODE-toets, worden geselecteerd:

Motorfiets 6 V Motorfiets 6 V Winter

Motorfiets 12 V Motorfiets 12 V Winter

Auto 12 V Auto 12 V Winter

Afhankelijk van de laadtostand van de accu past het apparaat de laadstroom aan, teneinde de aangesloten accu optimaal op te laden. Uitsluitendijdens de hoofdlaadfase worden geladen met de aangegeven maximale laadstroom. Vlak voordat de maximale laadcapaciteit worden bereikt, worden gewerkt met een lagere laadstroom. Zo worden de accu behoedzaam en optimaal t/m maximale capacititeit opgeladen.

Het op het display weergegeven accusymbol (7) (afbeelding 2: display) geeft de actuèle capacititeit van de accu aan.

Mogelijk oplaadprogramma's

6 volt-modus Oplaadprogramma voor 6 V-accu's, 1,2 Ah tot 14 Ah, temperaturen boven 0°C Laadstroom: 2 A maximaal Laadspanning: 7,2 V	7.2V 6V
6 volt-wintermodus Oplaadprogramma voor 6 V-accu's, 1,2 Ah tot 14 Ah, temperaturen onder 0°C Laadstroom: 2 A maximaal Laadspanning: 7,4 V	7.4V 6V
Motorfietsmodus Oplaadprogramma voor 12 V-accu's, 1,2 Ah tot 14 Ah, temperaturen boven 0°C Laadstroom: 2 A maximaal Laadspanning: 14,6 V	14.3V 12V
Wintermodus voor de motorfiets Oplaadprogramma voor 12 V-accu's, 1,2 Ah tot 14 Ah, temperaturen onder 0°C Laadstroom: 2 A maximaal Laadspanning: 14,8V	14.8V @12V
Automodus Oplaadprogramma voor 12 V-accu's, 14 Ah tot 120 Ah, temperaturen boven 0°C Laadstroom: 4 A maximaal Laadspanning: 14,6V	14.6V 12V
Wintermodus voor de auto Oplaadprogramma voor 12 V-accu's, 14 Ah tot 120 Ah, temperaturen onder 0°C Laadstroom: 4 A maximaal Laadspanning: 14,8V	14.8V @12V
Druppellaadmodus Zodra de accu volledig is opgeladen, worden de acculader automatisch maar de druppellaadmodus om- geschakeld. Dit worden dienovereenkomstig op het display weergegeven.	FULL 12V

Storingsmeldingen

Storingsmelding na onjuiste aansluiting (verwissele polen), kortsluiting, verkeerd gekozen oplaad-programma of oververhitting.	EB.V 12V
Storingsmelding in 6V - modus, als een accu met minder dan 5,5 V ± 0,2 is aangesloten of als de spanning na 6aar oplaadtijd nog beneden 6 V ligt.	EB.V 6V

6.3 De oplader verwijderen

Attentie: Trek eerst de stekker uit het stopcontact en neem de volgorde bij het losmaken van de klemmen in acht. Zo voorkomt u vonkvorming. Omdatijdens het opladen uiterst explosief knalgas ontstaat, is dit heel erg belangrijk voor uw bescherming.

Trek de stekker van de oplader uit het stopcontact.

Maak verwolgens zwarte klem (massa) los. Maak daarna de rode klem (pluspool) los.

Laat de accu afkoelen en vul de cellen bij met gedestilleerd water tot aan het door de accufabrikant genoemde vulpeil. Sluit de accucellen wee af met de doppen.

7. Onderhoud en verzorging

7.1 Onderhoud

Bij reglementair gebruik is het apparaat onderhoudsvrij.

Verzorging: Reinig de klemmen elke keer na het opladen. Verwijder alle accuzuurspatten van de klemmen om corrosie te voorkomen. Maak het apparaat uitsluitend schoon met een droge doeK. Gebruik geen vloeistoffen of chemische reinigingsmiddelen. Dompel het apparaat nooit onder in vloeistof. Laat nooit vloeistof over het apparaat lopen.

Rol de kabels netjes op de aan het apparaat waarvoort voorziene haak voordat u het apparaat opbergt om beschadigingen aan de kabels en aan het apparaat te vermijden. Berg het apparaat op een droge en schone plaats op.

8. Informatie over de milieubescherming

De verpakking bestaat uit milieuvriendelijkke materialen, die u via de lokale recyclungpunter kunst afvoeren. Gooi elektrische apparaten Niet weg met het gewone huishoudelijkke afval! Afgedankte elektrische en elektronische apparaten要去en gescheden ingezameld en milieuvriendelijk gerecycleerd worden. U kunt informatatie inwinnen bij uw gemeente- of stadsbestaar over afvoermogelijkheden voor afgedankte elektronische apparaten.

9. Contactgegevens

EAL GmbH
