16647 - Batterijlader Eufab - Gratis gebruiksaanwijzing en handleiding

Merk	Eufab
Model	16647
Producttype	Intelligente acculader 6/12 V
Afmetingen	185 x 70 x 45 mm
Gewicht	0,420 kg
Voeding	220-240 V AC, 50/60 Hz
Uitgangsspanning (6 V)	7,2 / 7,4 V, 2 A
Uitgangsspanning (12 V)	14,4 / 14,8 V, 2 / 4 A
Max. laadstroom	4 A (auto), 2 A (motor)
Batterijcapaciteit	1,2 - 120 Ah
Compatibele batterijtypen	Loodzuur (open, gel, AGM, MF) en lithium (LiFe)
Laadprogramma's	Auto, Motor, Winter, AGM, Lithium, 6 V
Onderhoudsladingsfunctie	Ja, automatisch
Bescherming	IP65 (beschermd tegen spatwater), dubbele isolatie (klasse II)
Kabellengte	1,50 m (voeding en laadkabel)
Gebruikstemperatuur	-5 °C tot +40 °C
Zekering	Traag, 1,6 A
Onderhoud	Geen onderhoud nodig
Reiniging	Droge doek, geen vloeistoffen
Beoogd gebruik	Huishoudelijk, niet voor industrieel gebruik

Veelgestelde vragen - 16647 Eufab

Welke soorten batterijen kan ik met deze lader opladen?

Deze lader is compatibel met loodzuurbatterijen (open, gel, AGM en onderhoudsvrij (MF)) en lithiumbatterijen (LiFe). Het is niet geschikt voor andere batterijtypen.

Hoe selecteer ik het juiste laadprogramma?

Druk meerdere keren op de MODE-schakelaar om het juiste programma te kiezen: auto, motor, winter, AGM of lithium. De selectie wordt op het scherm weergegeven. Zodra het laden is gestart, kan het programma niet meer worden gewijzigd.

Wat moet ik doen als de foutmelding "Er 1" verschijnt?

Deze melding duidt op een slechte verbinding van de laadkabels. Koppel de klemmen los en sluit ze opnieuw correct aan: rood op de positieve pool (+), zwart op de negatieve pool (-).

Kan ik deze lader als startondersteuning gebruiken?

Nee, deze lader is niet ontworpen om een voertuig te starten. Laad de batterij eerst volledig op, verwijder vervolgens de lader voordat u start.

Hoe sluit ik de lader correct aan op de batterij?

Zorg ervoor dat de lader niet op het stroomnet is aangesloten. Sluit eerst de rode klem (+) aan op de positieve pool, daarna de zwarte klem (-) op de negatieve pool of op de carrosserie als de batterij is geïnstalleerd. Houd deze volgorde aan.

Hoe lang duurt het om een batterij op te laden?

De laadtijd hangt af van de capaciteit van de batterij en de ontladingstoestand. De lader past de stroom automatisch aan. Een typische autobatterij (60 Ah) kan enkele uren duren. Het lampje geeft de voortgang aan.

Wat betekent het symbool IP65?

IP65 betekent dat de lader beschermd is tegen spatwater en stof. Het kan in een vochtige omgeving worden gebruikt, maar mag niet worden ondergedompeld.

Kan ik de lader permanent aangesloten laten?

Ja, zodra de batterij volledig is opgeladen, schakelt de lader automatisch over naar de onderhoudsmodus. Het kan veilig aangesloten blijven, maar het wordt aanbevolen deze na gebruik los te koppelen.

Hoe reinig en onderhoud ik de lader?

Reinig de klemmen na elk gebruik met een droge doek om zuurresten te verwijderen. Het apparaat zelf wordt gereinigd met een droge doek. Gebruik nooit vloeistoffen of chemicaliën. Berg het op een droge plaats op.

Wat te doen bij een defecte batterij of oververhitting?

Als een foutmelding aanhoudt (bijv. Er 2 in 6V-modus) of als het apparaat ongewoon heet wordt, koppel de lader dan onmiddellijk los en laat de batterij door een professional controleren. Laat het apparaat niet onbeheerd achter.

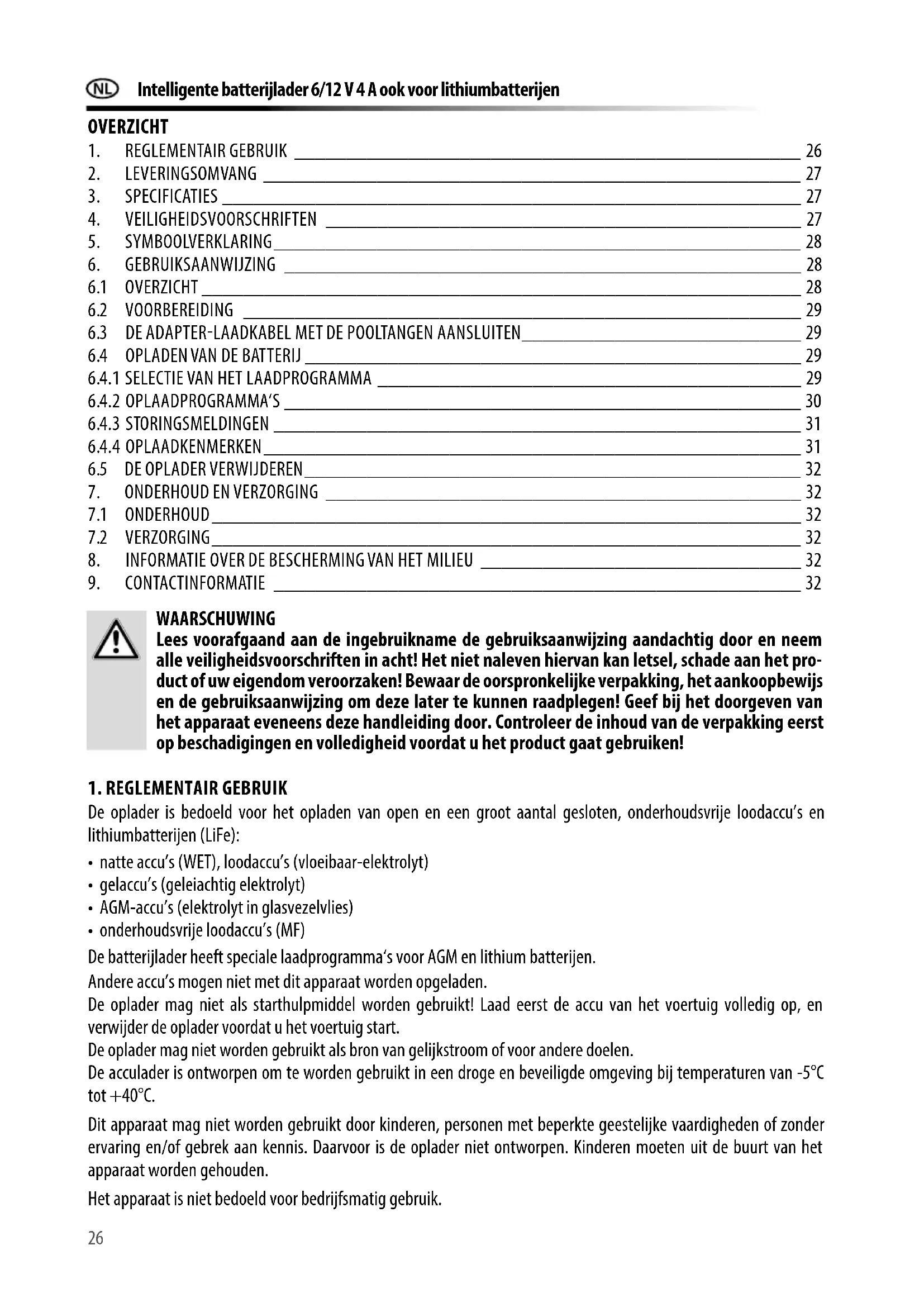

GEBRUIKSAANWIJZING 16647 Eufab

Intelligente batterijlader 6/12 V 4 A ook voor lithiumbatterijen

Gebruiksaanwijzing 26

① Cod. art. 16647

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet naleven hiervan kan letsel, schade aan het product of uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij het doorgeven van het apparaat eveneens deze handleiding door. Controleer de inhoud van de verpakking eerst op beschadigingen en volledigheid voordat u het product gaat gebruiken!

1. REGLEMENTAIR GEBRUIK

De oplader is bedoeld voor het opladen van open en een groot aantal gesloten, onderhoudsvrije loodaccu's en lithiumbatterijen (LiFe):

• natte accu's (WET), loodaccu's (vloeibaar-elektrolyt)
  • gelaccu's (geleiachtig elektrolyt)
• AGM-accu's (elektrolyt in glasvezelvlies)
  • onderhoudsvrije loodaccu's (MF)

De batterijlader heeft speciale laadprogramma's voor AGM en lithium batterijen.

Andere accu's mogen niet met dit apparaat worden opgeladen.

De oplader mag niet als starchulpmiddel worden gebruikt! Laad eerst de accu van het voertuig volledig op, en verwijder de oplader voordat u het voertuig start.

De oplader mag niet worden gebruikt als bron van gelijkstroom of voor andere doelen.

De acculader is ontworpen om te worden gebruikt in een droge en beveiligde omgeving bij temperaturen van -5°C tot +40°C.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vaardigheden of zonder ervaring en/of gebrek aan kennis. Daarvoor is de oplader niet ontworpen. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Leder ander gebruik of veranderingen aan het apparaat gelden als oneigenlijk en kan gevaarlijk zijn. EAL GmbH kan op geen enkele wijze aansprakelijk worden gesteld voor schade die is ontstaan door oneigenlijk gebruik.

2. LEVERINGSOMVANG

• 1x Oplader • 1x Gebruiksaanwijzing

3. SPECIFICATIES

Afmetingen: ca. 185 x 70 x 45 [mm]

(nadere gegevens in punt 6.4.1)

Accucapaciteit: 1,2 - 120 Ah

Omgevingstemperatuur: -5°C tot +40°C

4. VEILIGHEIDSVOORSCHRIFTEN

- Houd kinderen uit de buurt en laat kinderen dit apparaat niet bedienen!

- Gebruik dit product alleen voor het doel waarvoor het bestemd is!

- Manipuleer het apparaat niet en haal het niet uit elkaar!

- Gebruik voor uw eigen veiligheid alleen toebehoren of reserveonderdelen die in de gebruiksaanwijzing worden genoemd of waarvan het gebruik door de fabrikant wordt aanbevolen!

- De gevarendriehoek geeft alle instructies aan die belangrijk zijn voor de veiligheid. Volg ze altijd op, anders kunt u gewond raken of kan het apparaat beschadigd raken.

- Rook niet en steek geen open vuur aan terwijl u aan de batterij werkt. Er is ontploffingsgevaar.

- Sluit het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde stekkerdoos aan. De spanning moet overeenkomen met de opgave op het typeplaatje van het apparaat.

- Klem de stroomkabel niet in en beveilig hem tegen scherpe randen, vocht, hitte of olie. De stroomkabel kan niet worden vervangen. Bij beschadiging van de kabel moet het apparaat tot schroot verwerkt worden.

- Neem het apparaat niet in gebruik of trek onmiddellijk de stekker uit het stopcontact, als het beschadigd is of als het vermoeden van een defect bestaat. Neem in deze gevallen contact op met onze technici.

- Trek de stekker uit het stopcontact, als het apparaat niet wordt gebruikt.

- Houd het verpakkingsmateriaal, met name folie en foliezakken, uit de buurt van kinderen. Er bestaat gevaar voor verstikking.

- Verwijder vóór het in gebruik nemen alle beschermingsfolie van het apparaat.

- Leg de stroomkabel zodanig dat u niet wordt gehinderd en dat niemand er per ongeluk aan kan trekken.

- Klem de acculader na het opladen los van de stroomvoorziening.

- Berg de oplader op een voor kinderen en onbevoegde personen onbereikbare plaats op.

- Gebruik het apparaat niet in de buurt van brandbaar materiaal of in een omgeving met gevaar voor explosies.

- Draag altijd geschikte werkkleding, veiligheidshandschoenen en oogbescherming. Accuzuur is bijtend! Eventuele zuurspatten onmiddellijk met veel water grondig afspoelen, eventueel een arts raadplegen. Als er accuzuur in de ogen terechtkomt, onmiddellijk minimaal 10 minuten onder stromend water uitwassen en arts raadplegen.

- Dek de oplader niet af, omdat er anders oververhitting en daardoor beschadiging kan optreden. Zet de oplader tijdens de werking niet op een isolerende onderlaag (bv. styropor) – gevaar van hittestuwing!

- Als u een voertuigaccu in ingebouwde staat wilt opladen, parkeer het voertuig dan eerst veilig, trek de handrem aan en schakel de ontsteking uit. Koppel de accu (pluspool) los van de elektrische installatie van uw voertuig. Lees dit na in het handboek van uw voertuig of informeer bij uw garage.

- Om de acculader te verwijderen, eerst de netstekker uit het stopcontact halen en de volgorde bij het loskoppelen in acht nemen. Dit zal vonkvorming voorkomen. Aangezien tijdens het laden zeer explosief zuurstofgas ontstaat, is dit uiterst belangrijk voor uw bescherming.

• Pak de stroomkabel uitsluitend vast aan de stekker wanneer u deze uit het stopcontact trekt.
• Stel de oplader in de nabijheid van vuur, hitte en langdurige temperatuurinwerking niet bloot aan temperaturen boven +40°C!
• Laat de lader tijdens het laden niet onbeheerd achter.
• Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

5. SYMBOLVERKLARING

Komt overeen met de EG-richtlijnen

En dienovereenkomstig gemarkeerd elektrisch product mag niet als afval via het huisvuil worden afgevoerd

Apparaten met dir teken mogen uitsluitend bin- nenhuis (droge omgeving) worden gebruikt

Behuizing met randaarde (beveilingingsklasse II)

Aanbevolen capaciteit van de accu's

Gebruiksaanwijzing lezen

Komt overeen met de eisen van § 21 van de wet inzake de productveiligheid (ProdSG)

IP 65

Beveiligingsklasse beveiligd tegen waterstraal

6. GEBRUIKSAANWIJZING

Alvorens het toestel te gebruiken, moet u zich ervan vergewissen dat u de gebruiksaanwijzing van de batterij en van het voertuig hebt gelezen en dat u alle veiligheidsinstructies hebt begrepen.

6.1 OVERZICHT

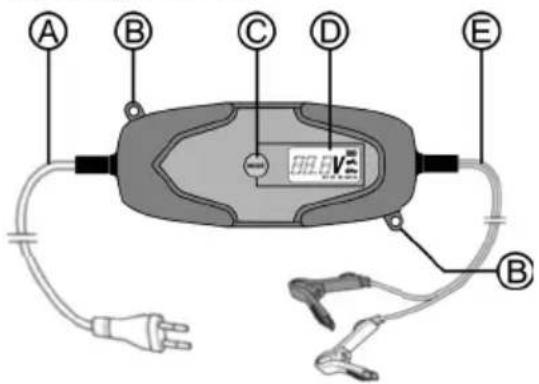

Afbeelding 1: overzicht

A B C D E 0.5V B

A Netsnoer
B Bevestigingsoog
C „MODE“ keuzeschakelaar voor laadprogramma
D Display
E Laadkabel

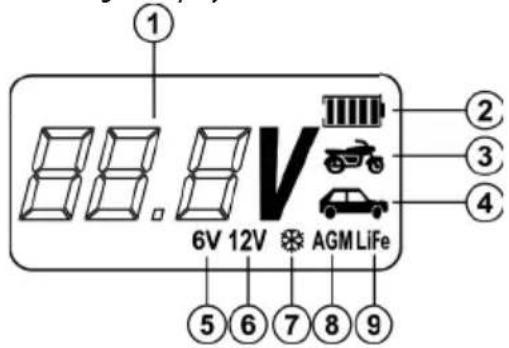

Afbeelding 2: display

① 6V 12V • AGM LiFe ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

1 Laadspanningsindicator, foutmeldingen, druppellading
2 Display van de laadtoestand
3 Motorfi ets mode
4 Auto-mode
5 6V mode
6 12 V-mode
7 Wintermode
8 Oplaadprogramma voor AGM accu's
9 Oplaadprogramma voor lithiumbatterijen

6.2 VOORBEREIDING

Reinig de accupool van stof en corrosieresten.

Uitsluitend voor open accu's: verwijder de afsluitdoppen van de accucellen. Controleer het vloeistofniveau in de cellen, raadpleeg hiervoor de handleiding van uw accu. Vul gedestilleerd water bij tot het minimale vulpeil bereikt is, niet méér. De vloeistof zet uit tijdens het opladen en de accu kan overstromen. Laat de cellen van de accu open tot het opladen is voltooid.

Volg bij gesloten en onderhoudsvrije accu's de aanwijzingen van de accufabrikant heel nauwkeurig op.

6.3 DE ADAPTER-LAADKABEL MET DE POOLTANGEN AANSLUITEN

LET OP

Zorg ervoor dat de oplader niet is aangesloten op het stopcontact en dat de adapter-laadkabel niet is aangesloten op de acculader.

Sluit altijd eerst de rode pluskabel (+) van de oplader op de pluspool van de accu aan. Daarna sluit u de zwarte massakabel (-) op de minpool van de accu aan. Als u de accu in de ingebouwde staat oplaadt, sluit u de zwarte minkabel (-) op de carrosserie (blank gedeelte) aan, zover mogelijk uit de buurt van de accu, carburateur en brandstofleidingen. Houd deze volgorde steeds aan.

6.4 OPLADEN VAN DE BATTERIJ

Steek nu het netsnoer (positie A in het overzicht) van de acculader in het stopcontact. De achtergrondverlichting van het display (positie D in het overzicht) is ingeschakeld. Het display toont de batterijspanning (positie 1 in het overzicht) wordt weergegeven.

LET OP

Als de foutmelding „Er 1“ op het display verschijnt, zijn de laadkabels niet goed aangesloten. Verwijder de poolklemmen van de accupolen en sluit ze op de juiste manier aan.

6.4.1 SELECTIE VAN HET LAADPROGRAMMA

Om het laadproces te starten, drukt u herhaaldelijk op de keuzeschakelaar van het laadprogramma (positie C in het overzicht) totdat het gewenste laadprogramma is ingesteld. Als er geen laadprogramma is ingesteld, wordt het laadproces niet gestart. Het laatst ingestelde laadprogramma wordt opgeslagen en kan de volgende keer dat de lader wordt gebruikt worden gestart door de keuzeschakelaar één keer in te drukken. De laadprogramma's worden in de volgende volgorde doorlopen (zie ook Fig. 2 in het overzicht):

1. 12 V-auto 6. 12 V-motorfiets winter
2. 12 V-auto winter 7. 12 V-motorfiets-AGM
3. 12 V-auto-AGM 8. 12 V-motorfiets-lithium
4. 12 V-auto-Lithium 9. 6 V-mode
5. 12 V – motorfiets 10. 6 V - winter-mode

Zodra het laadproces is begonnen, kan het laadprogramma niet meer worden gewijzigd. Als u wilt opladen met een ander oplaadprogramma dan het ingestelde, moet u de stekker van het oplaadapparaat uit het stopcontact halen en de accu loskoppelen van het oplaadapparaat (zie paragraaf 6.5). Wacht ca. 30 seconden tot het display donker is en ga dan verder volgens paragraaf 6.4.1 en stel het juiste laadprogramma in.

Afhankelijk van de laadtoestand van de accu past het apparaat de laadstroom aan om de aangesloten accu optimaal te laden. Alleen tijdens de hoofdlaadfase wordt geladen met de aangegeven maximale laadstroom. Kort voordat de volledige laadcapaciteit wordt bereikt, wordt een lagere laadstroom gebruikt. Op deze manier wordt de accu voorzichtig en optimaal opgeladen tot de volledige capaciteit (zie ook paragraaf 6.4.4).

Het bewegende batterijsymbool op het display (positie 2 in het overzicht) geeft aan dat de batterij wordt opgeladen.

6.4.2 OPLAADPROGRAMMA'S

12 V-autoOplaadprogramma voor 12 V-accu's, 14 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 4 A maximaalLaadspanning: 14,6 V
12 V- auto winterOplaadprogramma voor 12 V-accu's, 14 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 4 A maximaalLaadspanning: 14,8 V
12 Volt auto-AGMOplaadprogramma voor 12 V-accu's van 14 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 4 A maximaalLaadspanning: 14,8 V
12 Volt auto-LithiumOplaadprogramma voor 12 V-accu's van 14 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 4 A maximaalLaadspanning: 14,4 V
12 Volt motorfi etsOplaadprogramma voor 12 V-accu's van 1,2 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 2 A maximaalLaadspanning: 14,6 V
12 Volt motorfi ets winterOplaadprogramma voor 12 V-accu's van 1,2 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 2 A maximaalLaadspanning: 14,8 V
12 Volt motorfi ets-AGMOplaadprogramma voor 12 V-accu's van 1,2 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 2 A maximaalLaadspanning: 14,8 V
12 Volt motorfi ets-LithiumOplaadprogramma voor 12 V-accu's van 1,2 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 2 A maximaalLaadspanning: 14,4 V
6 Volt modeOplaadprogramma voor 6 V-accu's van 1,2 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 2 A maximaalLaadspanning: 7,2 V
6 Volt winter-modeOplaadprogramma voor 6 V-accu's van 1,2 Ah tot 120 Ah, temperaturen boven 0°CLaadstroom: 2 A maximaalLaadspanning: 7,4 V
Zodra de accu volledig is opgeladen, schakelt de acculader automatisch over naar de druppellaadmodus. Dit wordt dienovereenkomstig op het display weergegeven.

6.4.3 STORINGSMELDINGEN

Geen batterij aangesloten, batterij verkeerd aangesloten, de batterijspanning komt niet overeen met het ingestelde laadprogramma, oververhitting.Sluit de batterij correct aan, kies het juiste laadprogramma, koppel de lader los van de batterij, laat hem afkoelen.
Foutmelding in 6 V modus. De batterijspanning is lager dan 5,5 V, na een oplaadtijd van 5 uur is de batterijspanning lager dan 6 V. De accu is waarschijnlijk defect, laat de accu nakijken.

6.4.4 OPLAADKENMERKEN

Voor loodzuuraccu's (natte AGM- of gel-accu's) volgt het automatische laadproces een 9-traps karakteristiek om de batterij voorzichtig en optimaal op te laden, zie Fig. 3.

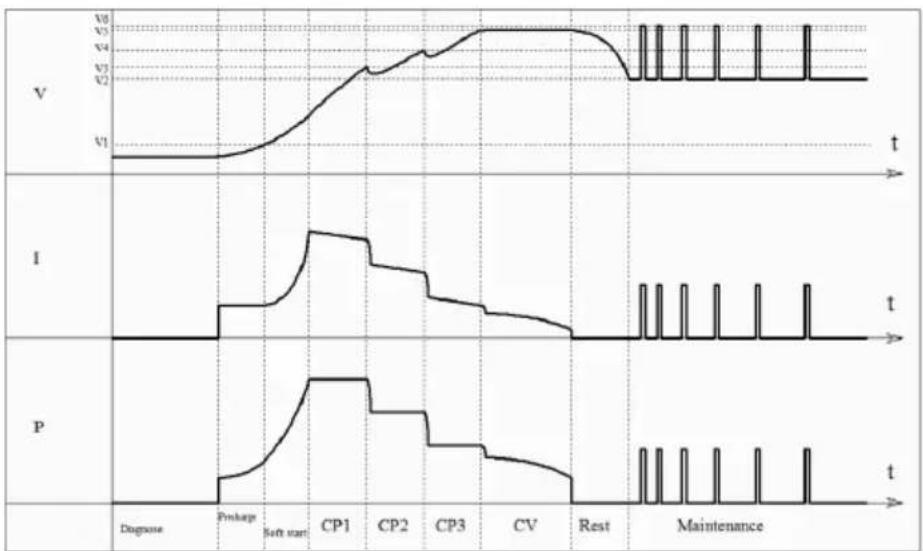

Figuur 3: Oplaadkarakteristiek voor lood-zuurbatterij

Voor lithiumbatterijen gebruikt de lader een 7-traps karakteristiek die is aangepast aan de kenmerken van dit batterijtype, zie fi guur 4.

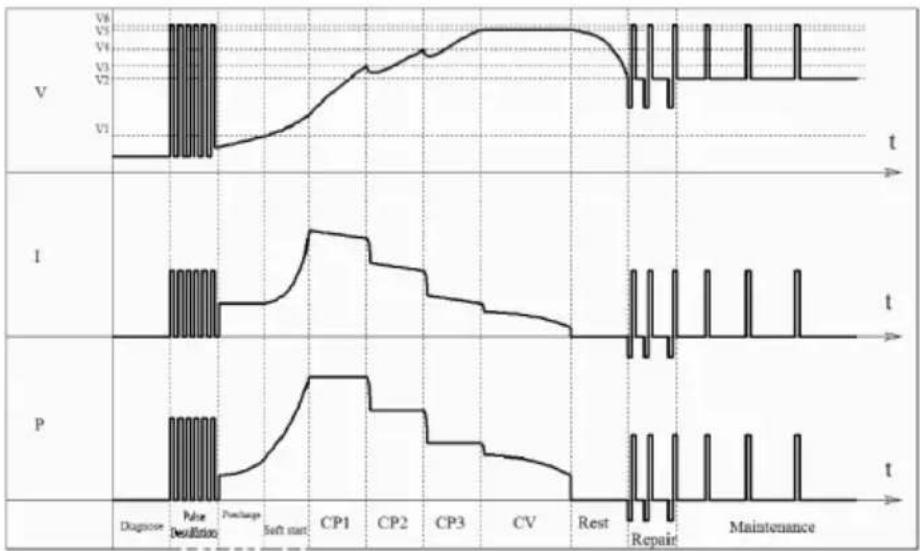

Figuur 4: Oplaadkarakteristiek voor lithiumbatterij

6.5 DE OPLADER VERWIJDEREN

LET OP

Trek eerst de stekker uit het stopcontact en neem de volgorde bij het losmaken van de klemmen in acht. Zo voorkomt u vonkvorming. Omdat tijdens het opladen uiterst explosief knalgas ontstaat, is dit zeer belangrijk voor uw veiligheid.

Ontkoppel de adapteraansluiting van de laadkabel. Verwijder de pooltangen van de accu, eerst de min, daarna de plus.

Laat de accu afkoelen.

Uitsluitend voor open accu's: vul de cellen bij met gedestilleerd water tot aan het door de accufabrikant aangegeven vulpeil. Sluit de accucellen weer af met de doppen.

7. ONDERHOUD EN VERZORGING

7.1 ONDERHOUD

Bij reglementair gebruik is het apparaat onderhoudsvrij.

7.2 VERZORGING

Reinig de pooltangen elke keer na het opladen. Verwijder alle accuzuurspatten van de pooltangen om corrosie te voorkomen. Reinig het apparaat voorzichtig met een droge doek. Gebruik geen vloeistoff en of chemische reinigingsmiddelen. Dompel het apparaat nooit onder in vloeistof. Laat nooit vloeistof over het apparaat lopen.

Rol de kabels netjes op voordat u het apparaat opbergt om beschadiging van de kabels en het apparaat te voorkomen. Bewaar het apparaat op een droge en schone plek.

8. INFORMATIE OVER DE BESCHERMING VAN HET MILIEU

De verpakking bestaat uit milieuvriendelijke materialen die u via de lokale recyclingpunten kunt afvoeren. Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektronische apparaten.

9. CONTACTINFORMATIE

EAL GmbH

42115 Wuppertal, Duitsland

[phone]
