16647 - Chargeur de piles Eufab - Notice d'utilisation et mode d'emploi gratuit

Marque	Eufab
Modèle	16647
Type de produit	Chargeur de piles intelligent 6/12 V
Dimensions	185 x 70 x 45 mm
Poids	0,420 kg
Alimentation	220-240 V AC, 50/60 Hz
Tension de sortie (6 V)	7,2 / 7,4 V, 2 A
Tension de sortie (12 V)	14,4 / 14,8 V, 2 / 4 A
Courant de charge max	4 A (voiture), 2 A (moto)
Capacité de batterie	1,2 - 120 Ah
Types de batteries compatibles	Plomb-acide (ouvert, gel, AGM, MF) et lithium (LiFe)
Programmes de charge	Voiture, Moto, Hiver, AGM, Lithium, 6 V
Fonction de charge d'entretien	Oui, automatique
Protection	IP65 (protégé contre les projections d'eau), double isolation (classe II)
Longueur des câbles	1,50 m (alimentation et charge)
Température d'utilisation	-5 °C à +40 °C
Fusible	Temporisé, 1,6 A
Entretien	Aucun entretien nécessaire
Nettoyage	Chiffon sec, pas de liquide
Utilisation prévue	Domestique, pas pour usage industriel

FOIRE AUX QUESTIONS - 16647 Eufab

Quels types de batteries puis-je charger avec ce chargeur ?

Ce chargeur est compatible avec les batteries plomb-acide ouvertes, gel, AGM et sans entretien (MF), ainsi que les batteries au lithium (LiFe). Il ne convient pas aux autres types de batteries.

Comment sélectionner le bon programme de charge ?

Appuyez plusieurs fois sur le commutateur MODE pour choisir le programme adapté : voiture, moto, hiver, AGM ou lithium. La sélection s'affiche à l'écran. Une fois la charge démarrée, le programme ne peut plus être modifié.

Que faire si le message d'erreur "Er 1" apparaît ?

Ce message indique une mauvaise connexion des câbles de charge. Débranchez les pinces et reconnectez-les correctement : rouge sur le pôle positif (+), noir sur le pôle négatif (-).

Puis-je utiliser ce chargeur comme aide au démarrage ?

Non, ce chargeur n'est pas conçu pour démarrer un véhicule. Chargez d'abord complètement la batterie, puis retirez le chargeur avant de démarrer.

Comment brancher correctement le chargeur à la batterie ?

Assurez-vous que le chargeur n'est pas branché au secteur. Connectez d'abord la pince rouge (+) au pôle positif, puis la pince noire (-) au pôle négatif ou à la carrosserie si la batterie est installée. Respectez cet ordre.

Combien de temps faut-il pour charger une batterie ?

Le temps de charge dépend de la capacité de la batterie et de son état de décharge. Le chargeur adapte automatiquement le courant. Une batterie de voiture typique (60 Ah) peut prendre plusieurs heures. Le voyant indique la progression.

Que signifie le symbole IP65 ?

IP65 signifie que le chargeur est protégé contre les projections d'eau et la poussière. Il peut être utilisé dans un environnement humide mais ne doit pas être immergé.

Puis-je laisser le chargeur branché en permanence ?

Oui, une fois la batterie complètement chargée, le chargeur passe en mode conservation (charge d'entretien) automatiquement. Il peut rester branché sans risque, mais il est conseillé de le débrancher après utilisation.

Comment nettoyer et entretenir le chargeur ?

Nettoyez les pinces après chaque usage avec un chiffon sec pour enlever les résidus d'acide. L'appareil lui-même se nettoie avec un chiffon sec. N'utilisez jamais de liquide ou de produit chimique. Rangez-le dans un endroit sec.

Que faire en cas de batterie défectueuse ou de surchauffe ?

Si un message d'erreur persiste (ex: Er 2 en mode 6V) ou si l'appareil chauffe anormalement, débranchez immédiatement le chargeur et faites vérifier la batterie par un professionnel. Ne laissez pas l'appareil sans surveillance.

MODE D'EMPLOI 16647 Eufab

Chargeur de batterie intelligent 6/12 V 4 A également pour les batteries au lithium

Manuel de l'opérateur 18

N° Art. nr. 16647

[phone] - 160

[e-mail]

[phone] - 160

[e-mail]

Lisez attentivement la notice d'utilisation avant la mise en service et respectez toutes les consignes de sécurité !

Tout non-respect peut entraîner des dommages corporels, endommager l'appareil ou vos biens ! Conservez l'emballage d'origine, le justificatif d'achat et la présente notice pour vous y référer ultérieurement ! Si vous revendez ou remettez l'appareil à des tiers, veuillez également leur remettre cette notice d'utilisation.

Avant la mise en service, veuillez contrôler le contenu de l'emballage quant à l'absence de dommages et vérifier si toutes les pièces sont présentes !

1. Utilisation conforme

Le chargeur est conçu pour recharger les batteries plomb-acide ouvertes et de nombreuses batteries plomb-acide fermées sans entretien et de batteries au lithium (LiFe) :

• Batteries gel (électrolyte gélifié)
• Batterie AGM (électrolyte dans de la fibre de verre)
• Batteries plomb-acide sans entretien (MF)

Le chargeur de batterie dispose de programmes de charge spéciaux pour les batteries AGM et au lithium.

Les autres types de batteries ne doivent pas être rechargées avec cet appareil.

Le chargeur ne peut pas être utilisé comme aide au démarrage. Chargez d'abord complètement la batterie du véhicule et retirez le chargeur avant de démarrer le véhicule.

Le chargeur ne doit pas être utilisé comme source de courant électrique continu ou à d'autres fins.

Le chargeur est conçu pour être utilisé dans un environnement sec et protégé avec des températures allant de -5°C à +40°C.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent être tenus à l'écart de l'appareil.

Cet appareil n'est pas destiné à une utilisation industrielle/commerciale.

Toute autre utilisation ou modification de l'appareil est considérée comme non conforme et peut être dangereuse. EAL GmbH décline toute responsabilité pour les dommages résultant d'une utilisation non conforme aux indications.

2. Contenu de la fourniture

• 1x Chargeur

- 1x Mode d'emploi

3. Caractéristiques

Dimensions : env. 185 x 70 x 45 [mm]

Poids : env. 0,420 kg

Longueur du câble

Longueur du câble de

Entrée : 220-240 V AC 50/60 Hz

Mode 6 V : 7,2 / 7,4 V, 2 A

Mode12 V: 14,4/14,8 V, 2/4 A

(données supplémentaires dans la section 6.4.1)

Capacité de la batterie : 1,2 - 120 Ah

Température ambiante : -5 °C à +40 °C

4. Consignes de sécurité

• Tenez les enfants éloignés et ne les laissez pas utiliser cet appareil !
• N'utilisez ce produit que pour l'usage auquel il est destiné !
• Ne pas manipuler ou démonter l'appareil !
• Pour votre propre sécurité, n'utilisez que les accessoires ou pièces détachées spécifiés dans les instructions ou dont l'utilisation est recommandée par le fabricant !
• Le triangle de signalisation signale toutes les consignes importantes relatives à la sécurité. Respectez-les à tout moment, sinon vous pourriez vous blesser ou l'appareil pourrait être endommagé.
• Ne branchez l'appareil que sur une prise de courant correctement installée. La tension doit correspondre à l'indication sur la plaque signalétique de l'appareil.
• Ne coincez pas le câble d'alimentation et protégez-le contre les arêtes vives, l'humidité, la chaleur ou l'huile. Le câble d'alimentation ne peut pas être remplacé. Si le câble est endommagé, l'appareil doit être mis au rebut.
• N'utilisez pas l'appareil ou débranchez-le immédiatement si il est endommagé ou si vous suspectez un défaut. Dans ces cas, veuillez contacter nos techniciens.
• Débranchez le cordon d'alimentation lorsque l'appareil n'est pas utilisé.
• Tenez le matériel d'emballage et notamment les films et sachets plastiques hors de la portée des enfants. Il y a un danger de suffocation.
• Retirez tous les films de protection de l'appareil avant de le mettre en service.
• Placez le cordon d'alimentation de manière à ce qu'il ne fasse pas obstacle et que personne ne puisse le tirer accidentellement.
• Débranchez le chargeur après le processus de charge.
• Entreposez le chargeur dans un endroit inaccessible aux enfants et aux personnes non autorisées. N'utilisez pas l'appareil à proximité de matériaux inflammables ou dans un environnement explosif.
• Portez toujours des vêtements de travail, gants de protection et lunettes de protection adaptés. L'acide de la batterie est corrosif ! Le cas échéant, rincez immédiatement avec beaucoup d'eau, consultez un médecin si besoin. Si de l'acide de la batterie parvient jusqu'aux yeux, rincez immédiatement sous l'eau pendant au moins 10 minutes et consultez un médecin.
• Ne recouvrez pas le chargeur, cela pourrait provoquer une surchauffe et endommager l'appareil. Ne placez pas le chargeur sur une surface isolante pendant l'utilisation (par exemple, du polystyrène) – Risque de surchauffe.
• Si vous souhaitez recharger la batterie de votre véhicule déjà installée, commencez par arrêter le véhicule en toute sécurité, serrez le frein à main et coupez le contact. Déconnectez la batterie (Pôle positif) du réseau de bord de votre véhicule. Veuillez lire à cet effet le manuel de votre véhicule ou adressez-vous à un spécialiste.

• Pour retirer le chargeur de batterie, débranchez d'abord la fiche secteur de la prise et respectez l'ordre de débranchement. Cela évitera les étincelles. Étant donné que du gaz oxyhydrogène hautement explosif est généré pendant la charge, cette mesure est extrêmement importante pour votre protection.
• Lorsque vous débranchez le cordon d'alimentation, saisissez-le uniquement par la fiche.
• N'exposez pas le chargeur au feu, à la chaleur ou à une exposition prolongée à des températures supérieures à +40 °C !
• Ne laissez pas le chargeur sans surveillance pendant la charge.
• Conservez ce mode d'emploi et transmettez-le aux futurs utilisateurs.

5. Signification des symboles

Conforme aux directives européennes

Produit électrique caractérisé, ne devant pas être éliminé avec les ordures ménagères

Les appareils portant ce symbole ne peuvent être utilisés qu'à l'intérieur (environnement sec)

Boîtier avec double isolation (Indice de protection II).

Fusible, ici : temporisé, 1,6 A

Capacité de batterie recommandée

Lire le mode d'emploi

Conforme aux exigences de l'article 21 de la loi sur la sécurité des produits (ProdSG)

IP 65

Indice de protection Protection contre les projections d'eau

6. Mode d'emploi

Avant d'utiliser l'appareil, assurez-vous d'avoir lu les instructions d'utilisation de la batterie et du véhicule et d'avoir compris toutes les consignes de sécurité.

6.1 VUE d'ensemble

Fig. 1 : vue d'ensemble

A B C D E B

A Cordon d'alimentation B Oeillet de fixation C Commutateur de sélection MODE pour le programme de charge D Écran E Câble de chargement

Fig. 2 : écran

① 6V 12V • AGM LiFe ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

1 Indicateur de tension de charge, messages d'erreur, charge lente 2 Affichage de l'état de charge 3 Mode moto 4 Mode voiture 5 6V Mode 6 12V Mode 7 Mode hiver 8 Programme de charge pour les batteries AGM 9 Programme de charge pour les batteries au lithium

6.2 Préparatifs

Nettoyez les pôles de la batterie pour enlever les poussières et les résidus de corrosion.

Uniquement pour des batteries ouvertes : Enlevez les bouchons de fermeture des cellules de la batterie. Contrôlez le niveau du liquide dans les cellules, lisez à cet effet le mode d'emploi de votre batterie. Remplissez de l'eau distillée jusqu'à ce que le niveau minimum soit atteint. Le liquide se détend lors de l'opération de chargement et la batterie risque de déborder. Laissez les cellules ouvertes jusqu'à ce que l'opération de chargement soit terminée.

En présence de batteries fermées et ne nécessitant pas d'entretien, veuillez strictement observer les instructions du fabricant de la batterie.

Attention

Assurez-vous que le chargeur n'est pas branché sur la prise secteur et que le câble de chargement n'est pas raccordé au chargeur de batterie.

Raccordez toujours en premier le câble plus (+) rouge sur le pôle plus de la batterie. Raccordez ensuite le câble moins (-) noir sur le pôle moins de la batterie. Si vous chargez la batterie lorsqu'elle est installée, le câble moins (-) noir doit être connecté à la carrosserie (endroit métalliquement nu) et ce, suffisamment loin de la batterie, du carburateur et des conduites à carburant. Respectez impérativement cette suite opérationnelle.

6.4 Chargement de la batterie

Branchez maintenant le câble d'alimentation (position A dans l'aperçu) du chargeur de batterie dans la prise. Le rétro-éclairage de l'écran (position D dans la vue d'ensemble) est activé. L'écran affiche la tension de la batterie (position 1 dans la vue d'ensemble).

Attention

Si le message d'erreur „Er 1" apparaît à l'écran, les câbles de charge sont mal connectés. Retirez les pinces des bornes de la batterie et connectez-les correctement.

6.4.1 Sélection du programme de chargement

Pour lancer le processus de charge, appuyez sur le commutateur de sélection du programme de charge (position C dans la vue d'ensemble) à plusieurs reprises jusqu'à ce que le programme de charge souhaité soit réglé. Si aucun programme de charge n'est défini, le processus de charge n'est pas lancé. Le dernier programme de charge réglé est mémorisé et peut être lancé lors de la prochaine utilisation du chargeur en appuyant une fois sur le commutateur de sélection. Le passage d'un programme de charge à l'autre se fait dans l'ordre suivant (voir également la figure 2 de la présentation) :

1. 12 V-voiture hiver 6. 12 V-Moto-hiver
2. 12 V-voiture hiver 7. 12 V-Moto-AGM
3. 12 V-voiture-AGM 8. 12 V-moto-lithium
4. 12 V-voiture-Lithium 9. 6 V-Mode
5. 12 V—Moto 10. 6 V—Mode hiver

Une fois que le processus de charge a commencé, le programme de charge ne peut plus être modifié. Si vous souhaitez charger avec un programme de charge différent de celui qui a été défini, débranchez le chargeur du secteur et déconnectez la batterie du chargeur (voir section 6.5). Attendez environ 30 secondes jusqu'à ce que l'affichage soit sombre, puis procédez comme indiqué au paragraphe 6.4.1 et réglez le programme de charge correct.

En fonction de l'état de charge de la batterie, le dispositif ajuste le courant de charge pour charger de manière optimale la batterie connectée. Ce n'est que pendant la phase de charge principale que la charge est effectuée au courant de charge maximal spécifié. Peu avant que la capacité de charge totale soit atteinte, un courant de charge plus faible est utilisé. De cette manière, la batterie est chargée en douceur et de manière optimale jusqu'à sa pleine capacité (voir également la section 6.4.4).

Le symbole de batterie animée affiché à l'écran (position 2 dans la vue d'ensemble) indique que la batterie est en cours de chargement.

6.4.2 Programmes de chargement disponibles

12 V-voitureProgramme de chargement pour batteries 12 V de 14 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 4 A maximum Tension de charge : 14,6 V
12 V-voiture hiverProgramme de chargement pour batteries 12 V de 14 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 4 A maximum Tension de charge : 14,8 V
12 V-voiture-AGMProgramme de chargement pour batteries 12 V de 14 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 4 A maximum Tension de charge : 14,8 V
12 V-voiture-LithiumProgramme de chargement pour batteries 12 V de 14 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 4 A maximum Tension de charge :14,4 V
12 V-MotoProgramme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 2 A maximum Tension de charge :14,6 V
12 V-Moto-hiverProgramme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 2 A maximum Tension de charge :14,8 V
12 V-Moto-AGMProgramme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 2 A maximum Tension de charge :14,8 V
12 V-moto lithiumProgramme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 2 A maximum Tension de charge :14,4 V
6 V-ModeProgramme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 2 A maximum Tension de charge :7,2V
6 V-Mode hiversProgramme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 120 Ah, températures supérieures à 0°CCourant de charge : 2 A maximum Tension de charge :7,4V
Dès que la batterie est complètement chargée, l'appareil de recharge passe automatiquement en mode de conservation de charge de la batterie. Cela apparait sur l'affi chage.

6.4.3 Messages d'erreur

Pas de batterie connectée, batterie incorrectement connectée, les batteries ne sont pas dans la bonne gamme, surcharge. Connectez correctement la batterie, sélectionnez le programme de charge approprié, déconnectez le chargeur de la batterie, laissez-la refroidir.
Message d'erreur en mode 6 V. La tension de la batterie est inférieure à 5,5 V, après un temps de charge de 5 heures, la tension de la batterie est inférieure à 6 V. La batterie est probablement défectueuse, faites-la vérifier.

6.4.4 Caractéristiques de CHARGE

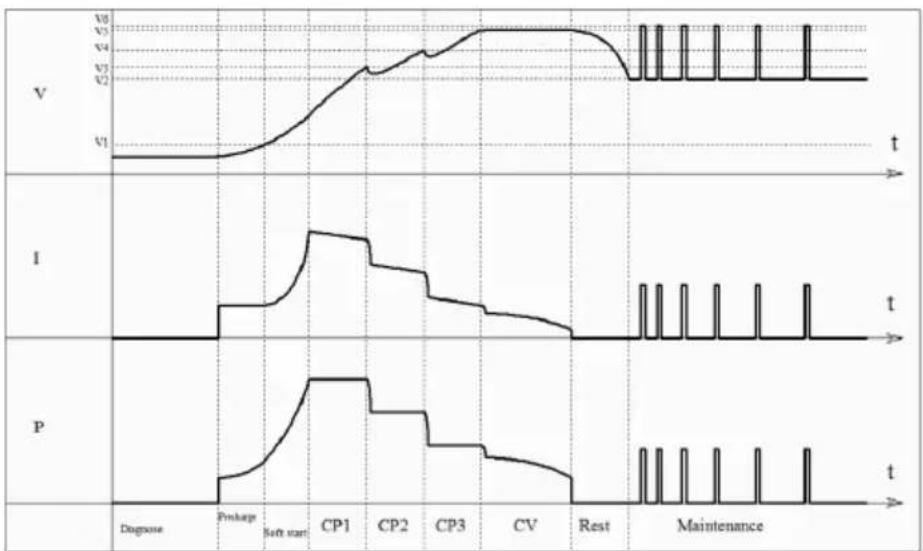

Pour les batteries plomb-acide (batteries humides AGM ou gel), le processus de charge automatique suit un processus en 9 étapes, courbe caractéristique pour charger la batterie en douceur et de manière optimale, voir la figure 3.

Figure 3 : Caractéristique de charge d'une batterie plomb-acide

Pour les batteries au lithium, le chargeur utilise une courbe caractéristique à 7 étapes adaptée aux caractéristiques de ce type de batterie, voir la Figure 4.

Figure 4 : caractéristique de charge d'une batterie au lithium

Attention

Retirez d'abord la fiche de contact de la prise et observez la procédure de branchement. Vous évitez ainsi la formation d'étincelles. Ceci est particulièrement important pour votre sécurité car du gaz détonnant peut se former lors du chargement.

Débranchez le raccordement de l'adaptateur de votre câble de chargement. Débranchez les pinces crocodiles de la batterie, tout d'abord moins puis plus.

Laissez la batterie se refroidir.

Uniquement pour des batteries ouvertes : Remplissez la cellule d'eau distillée jusqu'au niveau indiqué par le fabricant. Refermez les cellules de la batterie avec les bouchons.

7.1 Maintenance

L'appareil de recharge n'exige pas d'entretien lorsqu'il est utilisé de manière conforme.

7.2 Nettoyage

Nettoyez les pinces après chaque opération de chargement. Éliminez toute projection d'acide de batterie sur les pinces afin d'éviter la corrosion. Nettoyez l'appareil avec précaution à l'aide d'un chiffon sec. N'utilisez aucun produit nettoyant liquide ou chimique. N'immergez jamais l'appareil dans un liquide. Ne laissez jamais de liquide entrer dans l'appareil. Rembobinez le câble convenablement avant de ranger l'appareil afin d'éviter des dommages aux câbles et à l'appareil. Conservez l'appareil dans un endroit sec et propre.

8. Remarques relatives à la protection de l'environnement

L'emballage est fabriqué à partir d'un matériau écologique dont vous pouvez vous débarrasser aux centres de recyclage locaux. Ne jetez pas d'appareils électriques dans les ordures ménagères ! Les appareils électriques et électroniques usagés doivent être collectés séparément et remis aux services de recyclage. Renseignez-vous quant aux possibilités d'élimination d'appareils électroniques usagés auprès de votre administration communale ou municipale.
