16647 - Nabíječka baterií Eufab - Bezplatný návod k obsluze

Značka	Eufab
Model	16647
Typ produktu	Inteligentní nabíječka baterií 6/12 V
Rozměry	185 x 70 x 45 mm
Hmotnost	0,420 kg
Napájení	220-240 V AC, 50/60 Hz
Výstupní napětí (6 V)	7,2 / 7,4 V, 2 A
Výstupní napětí (12 V)	14,4 / 14,8 V, 2 / 4 A
Max. nabíjecí proud	4 A (auto), 2 A (moto)
Kapacita baterie	1,2 - 120 Ah
Kompatibilní typy baterií	Olověné (otevřené, gel, AGM, MF) a lithiové (LiFe)
Nabíjecí programy	Auto, Moto, Zima, AGM, Lithium, 6 V
Funkce udržovacího nabíjení	Ano, automaticky
Ochrana	IP65 (chráněno proti stříkající vodě), dvojitá izolace (třída II)
Délka kabelů	1,50 m (napájení a nabíjení)
Provozní teplota	-5 °C až +40 °C
Pojistka	Zpožděná, 1,6 A
Údržba	Bezúdržbový
Čištění	Suchý hadřík, žádná kapalina
Použití	Domácí, ne pro průmyslové použití

Často kladené otázky - 16647 Eufab

Jaké typy baterií mohu nabíjet touto nabíječkou?

Tato nabíječka je kompatibilní s olověnými bateriemi otevřenými, gelovými, AGM a bezúdržbovými (MF), stejně jako s lithiovými bateriemi (LiFe). Není vhodná pro jiné typy baterií.

Jak vybrat správný nabíjecí program?

Stiskněte několikrát tlačítko MODE pro výběru vhodného programu: auto, moto, zima, AGM nebo lithium. Výběr se zobrazí na displeji. Po zahájení nabíjení již nelze program změnit.

Co dělat, když se zobrazí chybová zpráva "Er 1"?

Tato zpráva indikuje špatné připojení nabíjecích kabelů. Odpojte svorky a znovu je správně připojte: červenou na kladný pól (+), černou na záporný pól (-).

Mohu použít tuto nabíječku jako startovací pomoc?

Ne, tato nabíječka není určena k nastartování vozidla. Nejprve plně nabijte baterii, poté nabíječku odpojte a teprve poté nastartujte.

Jak správně připojit nabíječku k baterii?

Ujistěte se, že nabíječka není zapojena do sítě. Nejprve připojte červenou svorku (+) ke kladnému pólu, poté černou svorku (-) k zápornému pólu nebo ke karoserii, pokud je baterie instalována. Dodržujte toto pořadí.

Jak dlouho trvá nabití baterie?

Doba nabíjení závisí na kapacitě baterie a stavu vybití. Nabíječka automaticky přizpůsobuje proud. Typická autobaterie (60 Ah) může trvat několik hodin. Kontrolka ukazuje průběh.

Co znamená symbol IP65?

IP65 znamená, že nabíječka je chráněna proti stříkající vodě a prachu. Lze ji používat ve vlhkém prostředí, ale nesmí být ponořena.

Mohu nechat nabíječku trvale zapojenou?

Ano, po úplném nabití baterie nabíječka automaticky přejde do udržovacího režimu (udržovací nabíjení). Může zůstat zapojena bez rizika, ale doporučuje se ji po použití odpojit.

Jak čistit a udržovat nabíječku?

Po každém použití očistěte svorky suchým hadříkem k odstranění zbytků kyseliny. Samotné zařízení čistěte suchým hadříkem. Nikdy nepoužívejte kapaliny nebo chemické prostředky. Skladujte na suchém místě.

Co dělat v případě vadné baterie nebo přehřátí?

Pokud chybová zpráva přetrvává (např. Er 2 v režimu 6V) nebo se zařízení nadměrně zahřívá, okamžitě nabíječku odpojte a nechte baterii zkontrolovat odborníkem. Nenechávejte zařízení bez dozoru.

NÁVOD K OBSLUZE 16647 Eufab

Inteligentní nabíječka pro baterií 6/12 V 4 A i pro lithiové baterie

Návod k obsluze 42

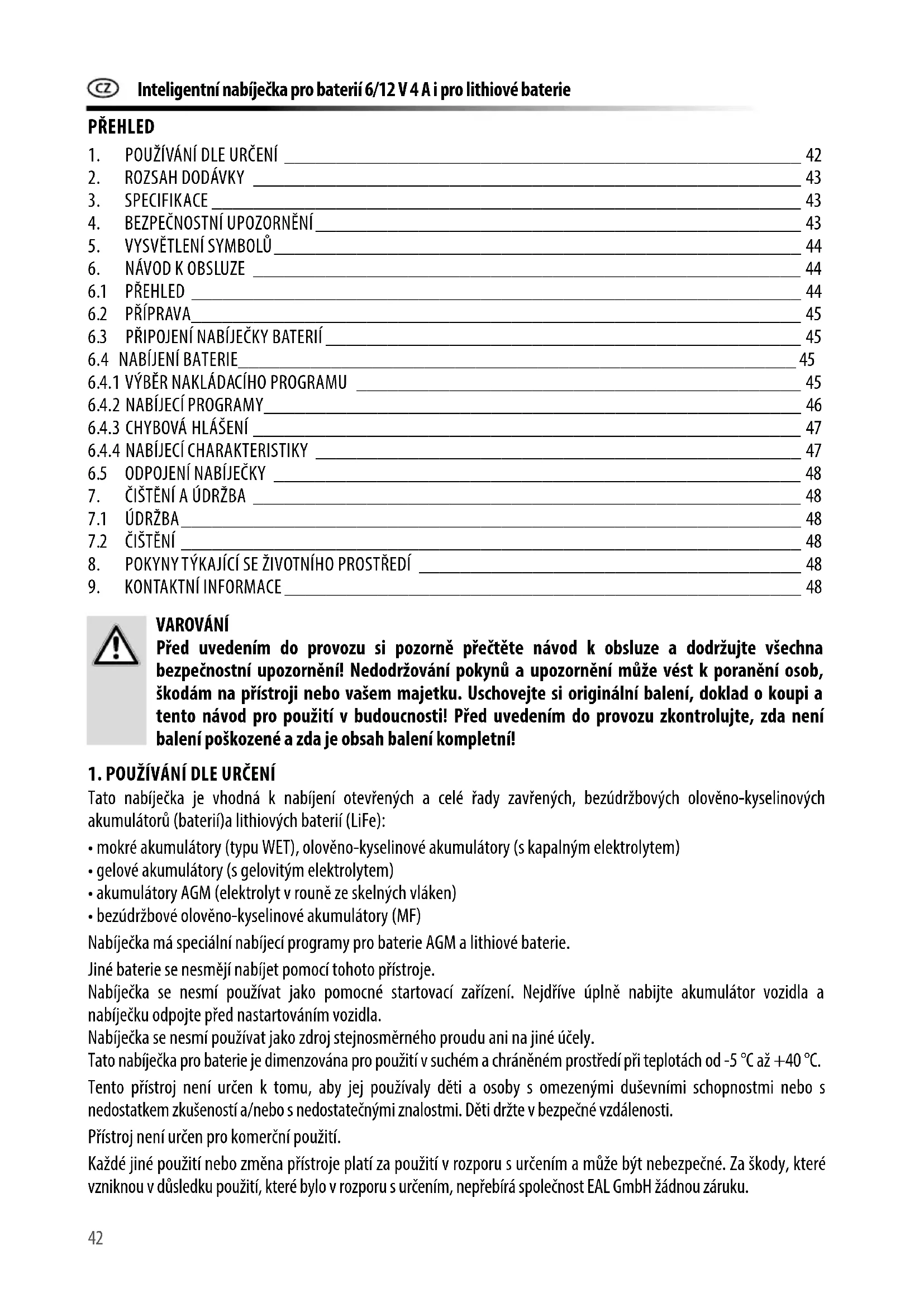

INHALT

Před uvedením do provozu si pozorně přečtěte návod k obsluze a dodržujte všechna bezpečnostní upozornění! Nedodržování pokynů a upozornění může vést k poranění osob, škodám na přístroji nebo vašem majetku. Uschovejte si originální balení, doklad o koupi a tento návod pro použití v budoucnosti! Před uvedením do provozu zkontrolujte, zda není balení poškozené a zda je obsah balení kompletní!

1. POUŽÍVÁNÍ DLE URČENÍ

Tato nabíječka je vhodná k nabíjení otevřených a celé řady zavřených, bezúdržbových olověno-kyselinových akumulátorů (baterií)a lithiových baterií (LiFe):

• mokré akumulátory (typu WET), olověno-kyselinové akumulátory (s kapalným elektrolytem)
• gelové akumulátory (s gelovitým elektrolytem)
• akumulátory AGM (elektrolyt v rouně ze skelných vláken)
• bezúdržbové olověno-kyselinové akumulátory (MF)

Nabíječka má speciální nabíjecí programy pro baterie AGM a lithiové baterie.

Jiné baterie se nesmějí nabíjet pomocí tohoto přístroje.

Nabíječka se nesmí používat jako pomocné startovací zařízení. Nejdříve úplně nabijte akumulátor vozidla a nabíječku odpojte před nastartováním vozidla.

Nabíječka se nesmí používat jako zdroj stejnosměrného proudu ani na jiné účely.

Tato nabíječka pro baterie je dimenzována pro použití v suchém a chráněném prostředí při teplotách od -5 °C až +40 °C.

Tento prístroj není určen k tomu, aby jej používaly děti a osoby s omezenými duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatečnými znalostmi. Děti držte v bezpečné vzdálenosti.

Přístroj není určen pro komerční použití.

Každé jiné použití nebo změna přístroje platí za použití v rozporu s určením a může být nebezpečné. Za škody, které vzniknou v důsledku použití, které bylo v rozporu s určením, nepřebírá společnost EAL GmbH žádnou záruku.

2. ROZSAH DODÁVKY

• 1x Nabíječka

• 1x Návod k použití

3. SPECIFIKACE

Rozměry: cca. 185 x 70 x 45 [mm]

Hmotnost: cca. 0,420 kg

Délka sítového kabelu: cca. 1,50 m

Délka nabíjecího kabelu: cca. 1,50 m

Vstup: 220-240 V AC 50/60 Hz

Výstup: Režim 6 V: 7,2 / 7,4 V, 2 A

(další údaje v oddíle 6.4.1)

Kapacita baterie: 1,2 - 120 Ah

Okolní teplota: -5 °C až +40 °C

4. BEZPEČNOSTNÍ UPOZORNĚNÍ

• Zabraňte dětem v přístupu k tomuto zařízení a nedovolte dětem, aby s ním pracovaly!
• Tento výrobek používejte pouze k určenému účelu!
• S přístrojem nemanipulujte a nerozebírejte jej!
• V zájmu vlastní bezpečnosti používejte pouze příslušenství nebo náhradní díly, které jsou uvedeny v návodu k použití nebo jejichž použití doporučuje výrobce!
• Výstražný trojúhelník označuje všechny pokyny důležité pro bezpečnost. Vždy je dodržujte, jinak hrozí nebezpečí zranění nebo poškození přístroje.
• Při práci na baterii nekuřte ani nerozdělávejte otevřený oheň. Hrozí nebezpečí výbuchu.
• Přístroj připojte pouze do zásuvky instalované podle předpisů. Napětí se musí shodovat s údajem uvedeným na typovém štítku přístroje.
• Nepřivřete síťový kabel a chraňte jej před ostrými hranami, vlhkostí, horkem nebo olejem. Sítový kabel nelze vyměnit. V případě poškození kabelu je nutné zlikvidovat celý přístroj.
• Přístroj neuvádějte do provozu nebo okamžitě odpojte napájecí kabel vytažením zástrčky ze sítě, pokud je přístroj poškozený nebo máte podezření, že je závadný. V takových případech se spojte s našimi techniky.
• Vytáhněte sítovou zástrčku ze sítě, pokud se přístroj nepoužívá.
• Obalový materiál, obzvláště fólie a fóliové sáčky ukládejte mimo dosah dětí. Hrozí nebezpečí zadušení.
• Před uvedením přístroje do provozu odstraňte z přístroje všechny ochranné fólie.
• Sítový kabel položte tak, aby vám nepřekážel a aby jej nikdo nemohl omylem vytáhnout.
• Po skončení nabíjení odpojte nabíječku z elektrické sítě.
• Nabíječku ukládejte na místě nedostupném pro děti a nepovolané osoby.
• Přístroj nepoužívejte v blízkosti hořlavého materiálu nebo ve výbušném prostředí.
• Noste vždy vhodný pracovní oděv, ochranné rukavice a ochranné brýle. Kyselina baterií je leptavá! Příp. stříkance kyseliny okamžitě řádně opláchněte dostatečným množstvím vody, příp. vyhledejte lékařskou pomoc. Pokud se kyselina z baterií dostane do očí, okamžitě je vyplachujte minimálně 10 minut pod tekoucí vodou a vyhledejte lékařskou pomoc.
• Nabíječku nikdy nezakrývejte, jinak by mohlo dojít k přehřátí a následkem toho k poškození. Neumístujte nabíječku, která je v provozu, na izolační podklad (např. polystyrén) – nebezpečí akumulace tepla!
• Chcete-li nabíjet akumulátor vozidla v zabudovaném stavu, nejdříve bezpečně zaparkujte vozidlo, zatáhněte ruční brzdu a vypněte zapalování. Odpojte akumulátor (kladný pól) od palubní sítě vozidla. Za tím účelem si přečtěte příručku k vašemu vozidlu nebo se zeptejte ve specializované dílně.
• Chcete-li nabíječku vyjmout, nejprve odpojte síťovou zástrčku ze zásuvky a dodržujte pořadí při odpojování. Tím se zabrání jiskření. Vzhledem k tomu, že při nabíjení vzniká vysoce výbušný kyslíkovodíkový plyn, je to pro vaši ochranu mimořádně důležité.
• Sítový kabel uchopte při vytahování ze zásuvky pouze za sítový konektor.
• Nabíječku nepoužívejte a neukládejte v blízkosti ohně, horka a déle trvajícího tepla nad +40 °C!
• Během nabíjení nenechávejte nabíječku bez dozoru.
• Uschovejte si tento návod a odevzdejte jej dalším uživatelům.

5. VYSVĚTLENÍ SYMBOLŮ

Odpovídá ES směrnicím

Označený elektrický výrobek nevyhazujte do domovního odpadu

Přístroje s tímto označením se mohou používat pouze v domácnosti (suché prostředí)

Kryt s ochrannou izolací (třída ochrany II).

Přečtěte si návod k použití

Splňuje požadavky §21 zákona o bezpečnosti výrobků (ProdSG)

Třída ochrany Chráněný proti tryskající vodě

6. NÁVOD K OBSLUZE

Před použitím zařízení se ujistěte, že jste si přečetli návod k obsluze baterie i vozidla a že jste porozuměli všem bezpečnostním pokynům.

6.1 PŘEHLED

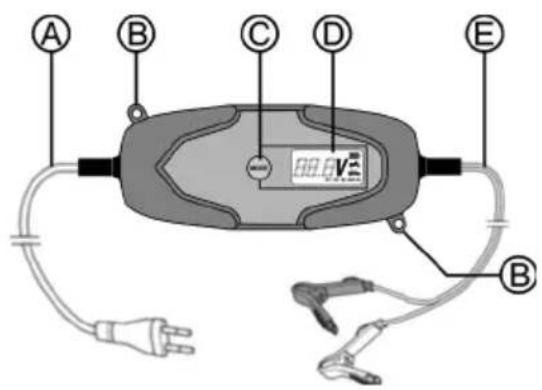

Obr. 1: Přehle

A B C D E 80.0V±2 B

A Napájecí kabel
B Upevňovací očko
C Přepínač volby „MODE“ pro program nabíjení
D Displej
E Nabíjecí kabel

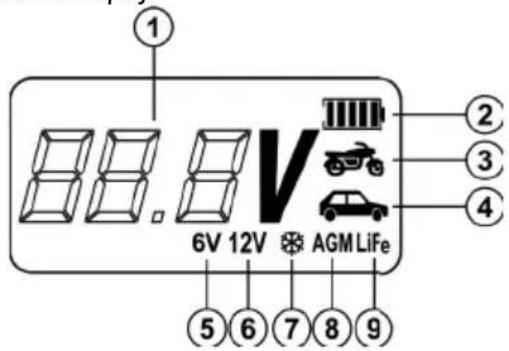

Obr. 2: Displej

① 6V 12V • AGM LiFe ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

1 Indikátor nabíjecího napětí, chybová hlášení, proudové nabíjení
2 Zobrazení stavu nabití
3 Režim motocyklu
4 Auto režim
5 6 V režim
6 Režim 12 V
7 Zimní režim
8 Nabíjecí program pro baterie AGM
9 Nabíjecí program pro lithiové baterie

6.2 PŘÍPRAVA

Očistěte kontakty akumulátoru od prachu a zbytků koroze.

Pouze pro otevřené akumulátory: Vyjměte těsnicí zátky bateriových článků. Zkontrolujte hladinu kapaliny v článcích, viz návod k obsluze baterie. Doplňujte maximálně destilovanou vodu, dokud nedosáhnete minimální hladiny. Kapalina se během nabíjení rozpíná a může dojít k přetečení baterie. Články baterie nechte otevřené až do konce nabíjení.

V případě bezúdržbových akumulátorů se řídte presnými pokyny výrobce akumulátorů.

6.3 PŘIPOJENÍ NABÍJEČKY BATERIÍ

POZOR

Ujistěte se, že nabíječka není připojena k síťové zásuvce a že nabíjecí kabel není připojen k nabíječce.

Zásadně připojujte jako první červený plusový kabel (+) nabíječky na plusový pól baterie. Poté připojte černý minusový kabel (-) na minusový pól baterie. Pokud se nabíjí baterie v zabudovaném stavu, připojte černý minusový kabel (-) na karoserii, daleko od baterie, karburátoru a palivového vedení. Toto pořadí vždy dodržujte.

6.4 NABÍJENÍ BATERIE

Nyní zapojte síťový kabel (pozice A v přehledu) nabíječky do zásuvky. Aktivuje se podsvícení displeje (pozice D v přehledu). Na displeji se zobrazuje napětí baterie (pozice 1 v přehledu).

POZOR

Pokud se na displeji zobrazí chybové hlášení „Er 1“, jsou nabíjecí kabely nesprávně připojeny. Odstraňte svorky ze svorek baterie a správně je připojte.

6.4.1 VÝBĚR NAKLÁDACÍHO PROGRAMU

Chcete-li zahájit proces nabíjení, stiskněte opakovaně přepínač volby nabíjecího programu (v přehledu v poloze C), dokud nenastavíte požadovaný nabíjecí program. Pokud není nastaven žádný program nabíjení, proces nabíjení se nespustí. Poslední nastavený program nabíjení se uloží a při dalším použití nabíječky jej lze spustit jedním stisknutím přepínače. Nabíjecí programy se přepínají v následujícím pořadí (viz také obr. 2 v přehledu):

1. 12 V auto 6. 12 V motocykl zima
2. 12 V auto zima 7. 12 V motocykl AGM
3. 12 V auto AGM 8. 12 V lithium pro motocykly
4. 12 V auto lithium 9. 6 V Režim
5. 12 V motocykl 10. 6 V zimní režim

Po zahájení procesu nabíjení již nelze program nabíjení měnit. Pokud chcete nabíjet jiným než nastaveným nabíjecím programem, odpojte nabíječku od sítě a odpojte baterii od nabíječky (viz kapitola 6.5). Počkejte přibližně 30 sekund, dokud displej neztmavne, a poté postupujte podle kapitoly 6.4.1 a nastavte správný nabíjecí program.

V závislosti na stavu nabití akumulátoru upravuje přístroj nabíjecí proud tak, aby optimálně nabíjel připojený akumulátor. Pouze během hlavní fáze nabíjení probíhá nabíjení stanoveným maximálním nabíjecím proudem. Krátce před dosažením plné kapacity nabíjení se použije nižší nabíjecí proud. Tímto způsobem se baterie nabíjí šetrně a optimálně na plnou kapacitu (viz také kapitola 6.4.4).

Animovaný symbol baterie zobrazený na displeji (pozice 2 v přehledu) signalizuje, že se baterie nabíjí.

6.4.2 NABÍJECÍ PROGRAMY

12 Volt autoNabijecí program 12 V akumulátory, 14 Ah až 120 Ah, teploty nad 0 °CNabijecí proud: maximálně 4 ANabijecí napětí: 14,6 V
12 Volt auto zimaNabijecí program 12 V akumulátory, 14 Ah až 120 Ah, teploty nad 0 °CNabijecí proud: maximálně 4 ANabijecí napětí: 14,8 V
12 Volt auto AGMNabijecí program 12 V akumulátory od 14 Ah do 120 Ah, teploty nad 0 °CNabijecí proud: maximálně 4 ANabijecí napětí: 14,8 V
12 Volt auto lithiumNabijecí program 12 V akumulátory od 14 Ah do 120 Ah, teploty nad 0 °CNabijecí proud: maximálně 4 ANabijecí napětí: 14,4 V
12 Volt motocyklNabijecí program 12 V akumulátory od 1,2 Ah do 120 Ah, teploty nad 0 °CNabijecí proud: maximálně2 ANabijecí napětí: 14,6 V
12 Volt motocykl zimaNabijecí program 12 V akumulátory od 1,2 Ah do 120 Ah, teploty nad 0 °CNabijecí proud: maximálně2 ANabijecí napětí: 14,8 V
12 Volt motocykl AGMNabijecí program 12 V akumulátory od 1,2 Ah do 120 Ah, teploty nad 0 °CNabijecí proud: maximálně2 ANabijecí napětí: 14,8 V
12 Volt motocykl lithiumNabijecí program 12 V akumulátory od 1,2 Ah do 120 Ah, teploty nad 0 °CNabijecí proud: maximálně2 ANabijecí napětí: 14,4 V
6 Volt režimNabijecí program 6 V akumulátory od 1,2 Ah do 120 Ah, teploty nad 0 °CNabijecí proud: maximálně2 ANabijecí napětí: 7,2 V
6 Volt zimní režimNabijecí program 6 V akumulátory od 1,2 Ah do 120 Ah,teploty nad 0 °CNabijecí proud: maximálně2 ANabijecí napětí: 7,4 V
Jakmile je akumulátor plně nabitý, nabíječka se automaticky přepne do režimu proudového nabíjení. To je odpovídajícím způsobem indikováno na displeji.

6.4.3 CHYBOVÁ HLÁŠENÍ

Není připojena baterie, baterie je nesprávně připojena, napětí baterie neodpovídá nastavenému nabíjecímu programu, přehřívání.Správně připojte baterii, zvolte vhodný nabíjecí program, odpojte nabíječku od baterie a nechte ji vychladnout.
Chybové hlášení v režimu 6 V. Napětí baterie je nižší než 5,5 V, po 5 hodinách nabíjení je napětí baterie nižší než 6 V. Baterie je pravděpodobně vadná, nechte ji zkontrolovat.

6.4.4 NABÍJECÍ CHARAKTERISTIKY

U olověných akumulátorů (mokré akumulátory AGM nebo gelové akumulátory) probíhá automatické nabíjení podle 9 stupňového procesu. charakteristickou křivku pro šetrné a optimální nabíjení baterie, viz obr. 3.

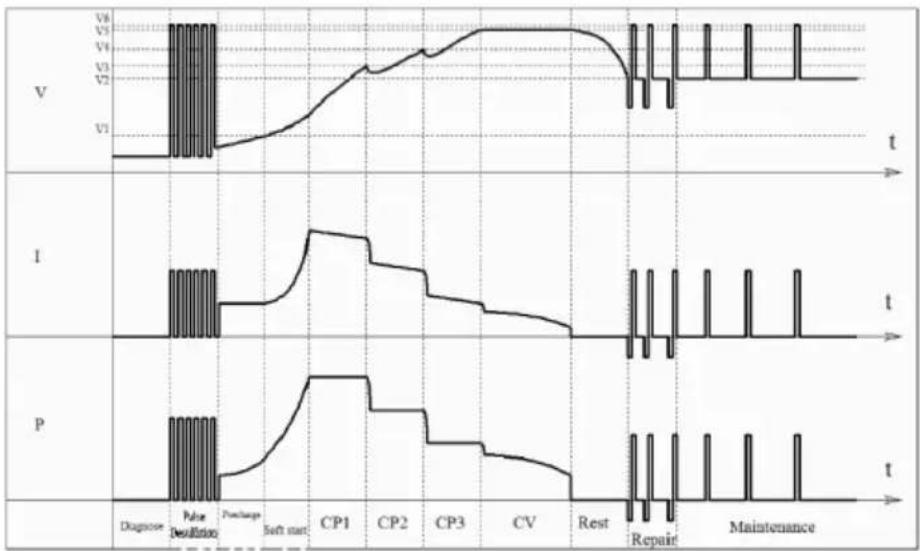

Obrázek 3: Nabíjecí charakteristika olověného akumulátoru

Pro lithiové baterie používá nabíječka 7 stupňovou charakteristickou křivku přizpůsobenou vlastnostem tohoto typu baterií, viz obrázek 4.

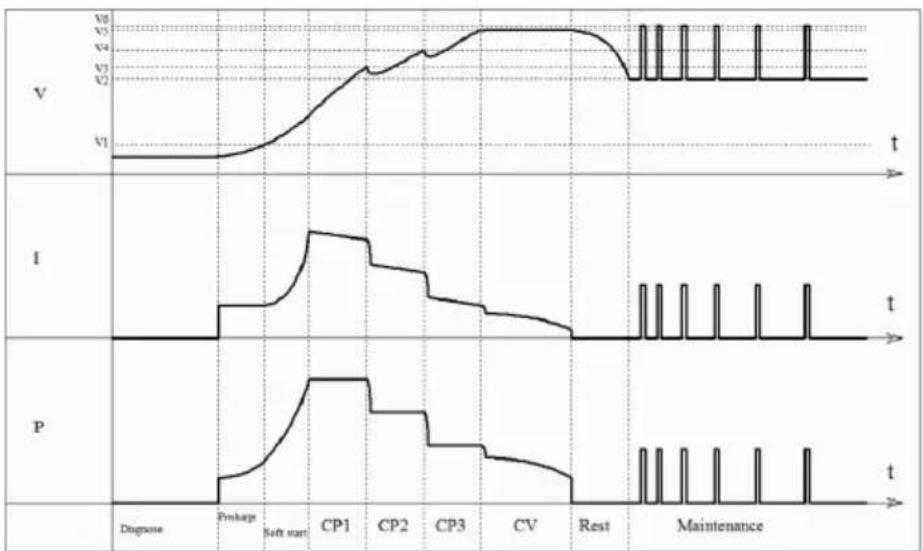

Obrázek 4: Nabíjecí charakteristika lithiové baterie

6.5 ODPOJENÍ NABÍJEČKY

POZOR:

Jako první vytáhněte síťový kabel ze zásuvky a dodržte pořadí při odpojení. Tak zabráníte tvorbě jisker. Vzhledem k tomu, že při nabíjení vzniká vysoce výbušná směs plynů, je to pro vaši bezpečnost obzvláště důležité.

Odpojte nabíječku od napájecí sítě. Dále odstraňte přípoj černé připojovací svorky (minus). Poté odstraňte svorku akumulátoru od plusového pólu akumulátoru (červená svorka)

Pouze pro otevřené akumulátory: FNaplňte články destilovanou vodou na úroveň stanovenou výrobcem baterie.

Akumulátorové články opět uzavřete těsnicími zátkami.

7. ČIŠTĚNÍ A ÚDRŽBA

7.1 ÚDRŽBA

Nabíječka akumulátorů je bezúdržbová, pokud se používá v souladu se svým určením.

7.2 ČIŠTĚNÍ

Po každém procesu nabíjení vyčistěte pólové kleště. Abyste zabránili korozi, odstraňte jakékoliv kyselinové stříkance akumulátoru z pólových kleští. Přístroj vyčistěte opatrně suchou utěrkou. Nepoužívejte žádné kapaliny nebo chemické čisticí prostředky. Přístroj nikdy neponořte do kapaliny. Nikdy nenechte téci kapaliny přes přístroj.

Než přístroj uskladníte, důkladně srolujte kabely, aby se zabránilo poškození kabelů nebo samotného přístroje. Přístroj uložte na suchém a čistém místě.

8. POKYNY TÝKAJÍCÍ SE ŽIVOTNÍHO PROSTŘEDÍ

Obal se skladá z ekologických materiálů, které lze likvidovat prostřednictvím místních recyklačních středisek.

Elektrické přístroje nedávejte do domovního odpadu! Vyřazené elektrické a elektronické přístroje se musí sbírat odděleně a odevzdávat na ekologickou recyklaci. O možnostech likvidace vyřazených elektronických přístrojů se můžete blíže informovat na vaší obecné nebo městské správě.

9. KONTAKTNÍ INFORMACE

EAL GmbH

42115 Wuppertal, Německo

[phone]
