NÁVOD K OBSLUZE Jake White Eufab

Přeprava jízdních kol na tažném zařízení Č. výrobku 11510 JAKE Č. výrobku 11524 JAKE WHITE, Č. výrobku 11525 JAKE BLACK Maximální užitečné zatížení nosiče jízdních kol činí u provedení JAKE: 60 Kg

• Vhodný pro skoro všechny typi přívěsů

• S EG-BE (evropské provozní povolení)

• Žádné předvedení u STK nutné

• Žádné zapsání do dokladů potřebné

• Pohodlné naložení a vyložení

• Za jízdu bez nákladu povoleno

• Na transport až do 2 jízdních kol všeho druhu

• Jisté připevnění na rámu jízdního kola

• Žádné problémy u nízkých průjezdů, garáží a parkovních domů

• Ůspora benzínu nepatrným odporem vzduchu Nevhodné pro přívěsy z hliníku. D- hodnota nejméně 5,0 KN Zatížení podpěry Vlastní hmotnost Užitkové zatížení 50 kg 17 kg 33 kg 60 kg 17 kg 43 kg 75 kg 17 kg 58 kg 90 kg 17 kg max. 60 kg Vážení zákazníci, kolkované strany jsou evropské povolení k provozu. U používání nosiče musíte tento EG BE bezpodmínečně nosit se sebou! Podmínky spojovacího zařízení Nevhodné pro spojovací zařízení z hliníku Nosič jízdních kol může být montován na každou kulovou hlavici pro tažení přívěsu s následujícím podmínkami. Kontrolujte způsobilost spojovacího zařízení. Spojovací zařízení musí být druhu stavby schválen. Koule a kulová ojnice musí být jednodílně vykované. Materiál koulové ojnice musí mít nejmenší jakost vrstvy St 52- 3.Připomínka: zpravidla jsou koulové ojnice z St 52- 3. Litý materiál jak na.př. GGG 40 není vhodných. (vhodný teprve od GGG 52) Toho času se vyrábjejí následující koulové ojnice z GGG 40: Výrobce spojovacího zařízení Kontrolní značka vhodný pro typ vozidla

F 4112 Audi A8 Zadní nosič je z oceli a je prachově lakován, dutiny jsou rovněž potažené, co brání oxidaci kovu. Měly by být nanáš- ení v některé formě zničené(rýha, odpuzování) zabezpečte opravu ochrany. Všechny závity šroubu by měly být ošetřeny olejem nebo tukem, aby byl zabezpečena trvalá lehkost chodu.

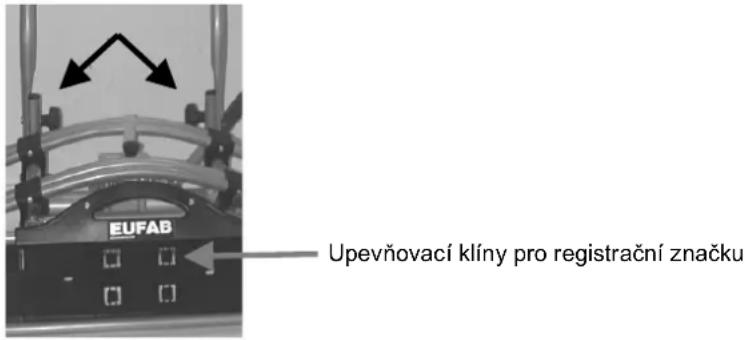

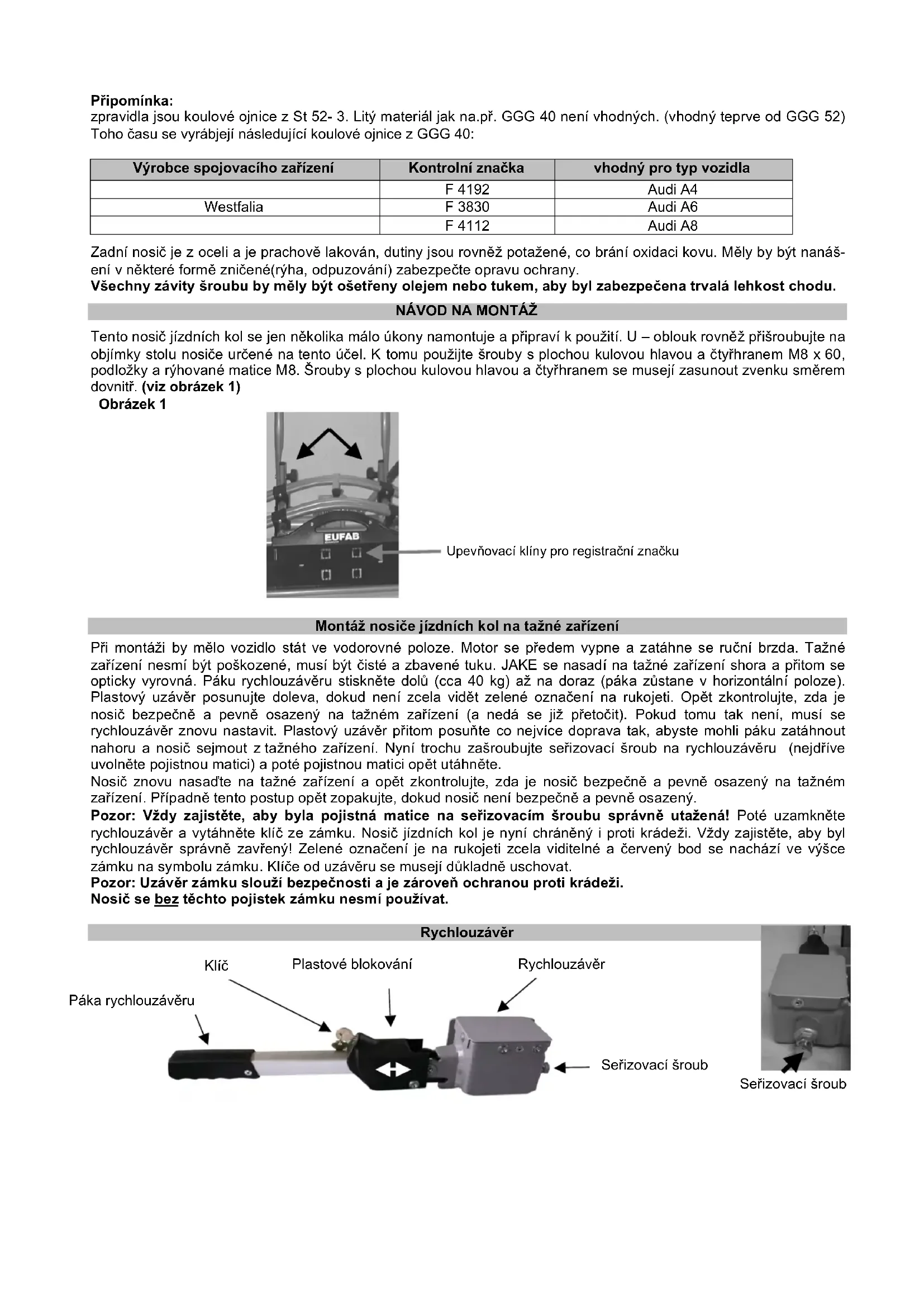

Tento nosič jízdních kol se jen několika málo úkony namontuje a připraví k použití. U – oblouk rovněž přišroubujte na objímky stolu nosiče určené na tento účel. K tomu použ ijte šrouby s plochou kulovou hlavou a čtyřhranem M8 x 60, podložky a rýhované matice M8. Šrouby s plochou kulovou hlavou a čtyřhranem se musejí zasunout zvenku směrem dovnitř. (viz obrázek 1) Obrázek 1

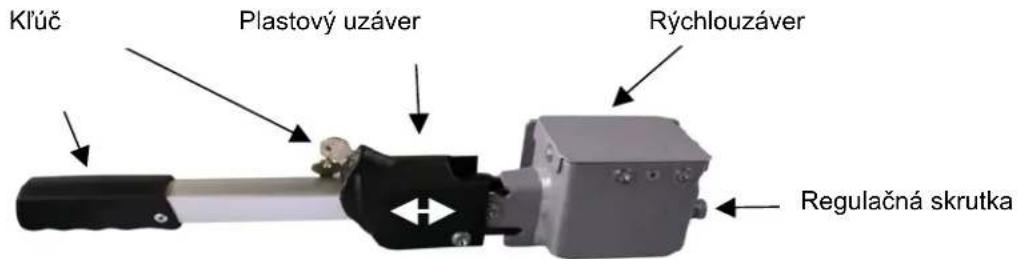

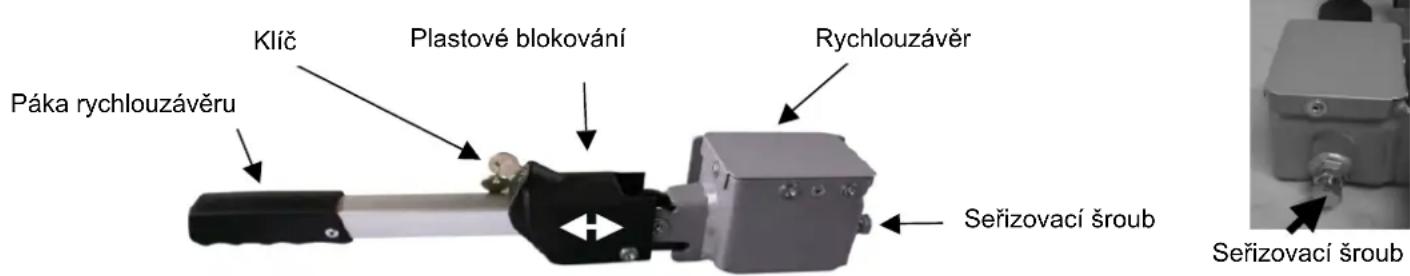

Montáž nosiče jízdních kol na tažné zařízení Při montáži by mělo vozidlo stát ve vodorovné poloze. Motor se př edem vypne a zatáhne se ruční brzda. Tažné zařízení nesmí být poškozené, musí být čisté a zbavené tuku. JAKE se nasadí na tažné zařízení shora a přitom se opticky vyrovná. Páku rychlouzávěru stiskněte dolů (cca 40 kg) až na doraz (páka zůstane v horizontální poloze). Plastový uzávěr posunujte doleva, dokud není zcela vidět zelené označení na rukojeti. Opět zkontrolujte, zda je nosič bezpečně a pevně osazený na tažném zařízení (a nedá se již přetočit). Pokud tomu tak není, musí se rychlouzávě r znovu nastavit. Plastový uzávěr přitom posuňte co nejvíce doprava tak, abyste mohli páku zatáhnout nahoru a nosič sejmout z tažného zařízení. Nyní trochu zašroubujte seřizovací šroub na rychlouzávěru (nejdříve uvolněte pojistnou matici) a poté pojistnou matici opět utáhněte. Nosič znovu nasaďte na tažné zařízení a opět zkontrolujte, zda je nosič bezpečně a pevně osazený na tažném zařízení. Případně tento postup opět zopakujte, dokud nosič není bezpečně a pevně osazený. Pozor: Vždy zajistěte, aby byla pojistná matice na seřizovacím šroubu správně utažená! Poté uzamkněte rychlouzávě r a vytáhněte klíč ze zámku. Nosič jízdních kol je nyní chráněný i proti krádeži. Vždy zajistěte, aby byl rychlouzávě r správně zavřený! Zelené označení je na rukojeti zcela viditelné a červený bod se nachází ve vý šce zámku na symbolu zámku. Klíče od uzávěru se musejí důkladně uschovat. Pozor: Uzávěr zámku slouží bezpečnosti a je zároveň ochranou proti krádeži. Nosič se bez těchto pojistek zámku nesmí používat. Rychlouzávěr Upevňovací klíny pro registrační značku Klíč Plastové blokování Rychlouzávěr Páka rychlouzávěru Seř izovací š roub Seř izovací š roubMontáže jízdních kol na nosič i jízdních kol Obrázek 2

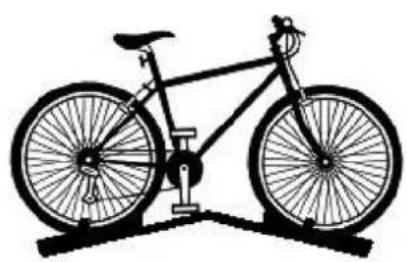

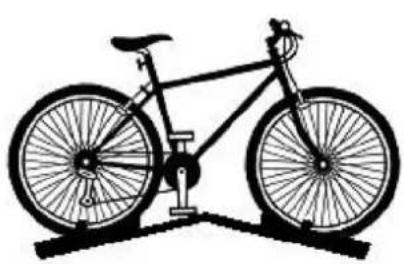

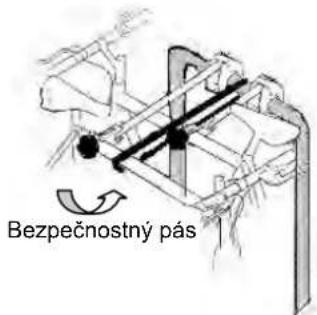

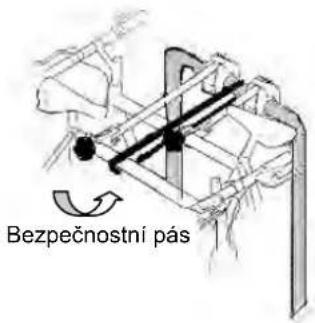

První jízdní kolo se uloží do středu na první kolejnici (nejblíže k vozidlu) a upevní se na U - oblouku pomocí krátkého držáku rámu. Otočná kola upevněte pomocí plastového upínacího popruhu. (viz obrázek 2) Držáky rámu nejdříve pevně přišroubujte na U - oblouku. Za tím úč elem se musí z držáků rámu odšroubovat uzamykatelné rýhované matice a vyjmout upevňovací svěrka s pružinou. Rovněž se musí odstranit distanční trubka. Svěrka U – oblouku se vyjme ze závitové tyče a položí se kolem U - oblouku. Následně smontujte držák rámu v obráceném pořadí. Dbejte na to, že zaoblená strana distanční podložky musí směřovat k upevňovací svěrce. Druhé jízdní kolo se postaví obvykle do opač ného směru do druhé kolejnice a připevní se na U – oblouku pomocí dlouhého držáku rámu. K připevnění registrační značky musíte předem vytlač it upevňovací klíny. (viz obrázek 1) Otočná kola upevníte tak, jak je popsáno u prvního jízdního kola. Případně bude nutné uložit jízdní kola na zadním nosiči jiným způsobem, než jak je zde uvedeno, aby se držáky rámů mohly správně upevnit. Poté zajistěte jízdní kola pomocí dlouhého bezpečnostního pásu. Kvůli přídavné bezpečnosti dejte bezpečnostní pás přes rám jízdního kola a kolem U – oblouku a pevně ho utáhněte. Pozor: Nosič nikdy nepoužívejte při nakládání bez bezpečnostního pásu! Odklopení nosiče jízdních kol Uvolněte pojistku z odklápěcí páky. Jednou rukou držte U – oblouk, aby se nosič nemohl prudce odklopit, a zatlačte páku z odklápěcího mechanismu. Nyní můžete nosič opatrně spustit. Nadzvednutím stolu nosiče se stůl zasmekne do polohy použití. Páku opět zajistěte pomocí této přídavné pojistky.

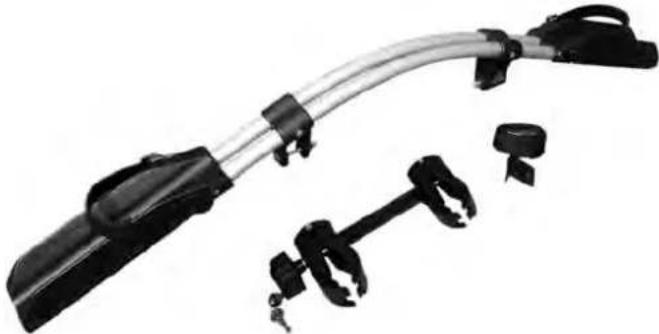

Volitelné příslušenství Rozšíření na 3 jízdní kola Použitím rozšiřovací sady č. výrobku 11511 můžete nosič jízdních kol rozšířit pro přepravu 3 jízdních kol.

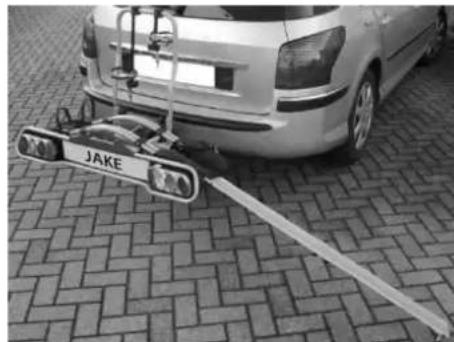

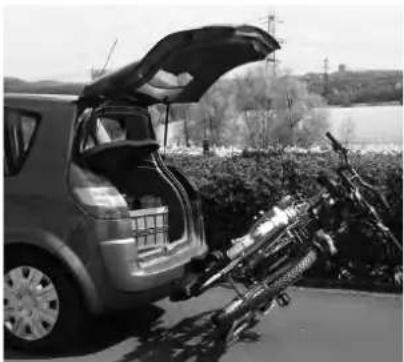

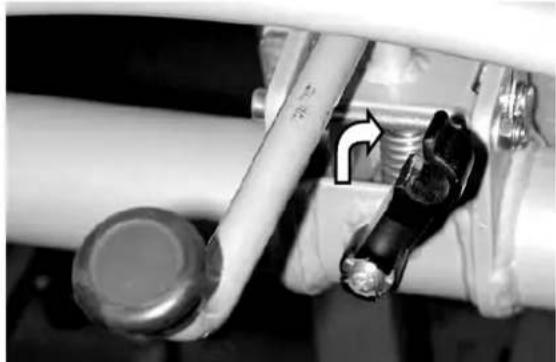

Bezpečnostní pásNájezdová lišta č. výrobku 11512 Po nájezdové liště můžete těžší jízdní kola (např. elektrická jízdní kola) snadno a bez námahy dát na nosič jízdních kol. Pozor: Řiďte se bezpodmínečně bezpečnostními pokyny! Zkontrolujte vž dy před jízdou a pravidelně během jízdy osvě tlovací zařízení vašeho zadního nosiče ohledně správné funkčnosti! U nových spojek se často na kulové hlavici přívě su nachází silná černá laková vrstva. Aby váš zadní nosič co nejlépe držel, měla by se tato vrstva laku odstranit pomocí mořidla, rozpouštědla atd.! Před jízdou je třeba odstranit předměty, které byste mohli během jízdy ztratit (např. hustilka, taška, košíky jízdního kola atd.). Jízda s nosičem jízdních kol ovlivňuje jízdní vlastnosti vašeho vozidla. Proto přizpůsobte rychlost jízdy. Vyhýbejte se náhlým a trhavým pohybům řízení. Nezapomeňte při couvání na to, že je vaše vozidlo s nosičem delší než obvykle! Pokud se nosič jízdních kol nepouž ívá, měl by se odmontovat. Nesmí se jezdit s nosičem jízdních kol sklopeným na spojce. Všechny pohyblivé části, jako nosné stoly, držák registrační značky a zadní světla musejí být v jízdním provozu ve funkčním stavu. Maximální rychlost činí 130 km/h. K zajištění řádné a bezpečné montáže dodržujte přesně návod na montáž. V případě pochybností ohledně těchto pokynů požádejte prodejce nebo přímo výrobce o další informace. Pro svoji vlastní bezpečnost byste měli nosič a příslušný náklad pravidelně kontrolovat, protože podle § 23 STVO (pravidla silničního provozu SRN) je to vaše povinnost a v případě škod nesete zodpovědnost. Výrobce a obchodník neručí za věcné škody nebo osobní újmy na základě nesprávného používání a nesprávné montáže. Výrobek byl ověřen a za extrémních podmínek testován, přičemž dosáhl dobré výsledky, co se týká bezpečí a držení. Proto lze při odborném provedení montáže vyloučit chybnou funkčnost. Vážení zákazníci, tento zadní nosič jízdních kol můžete v souladu s nařízeními o způsobilosti pro silniční provoz a povoleným zatížením na čepu spojky přívěsu a max. užitečným zatížením vašeho tažného zařízení používat i na přepravu jiného zboží nebo předmětů, pokud je zajištěno bezpečné upevnění přepravovaného zboží nebo předmětů.
