NÁVOD K OBSLUZE Raven Eufab

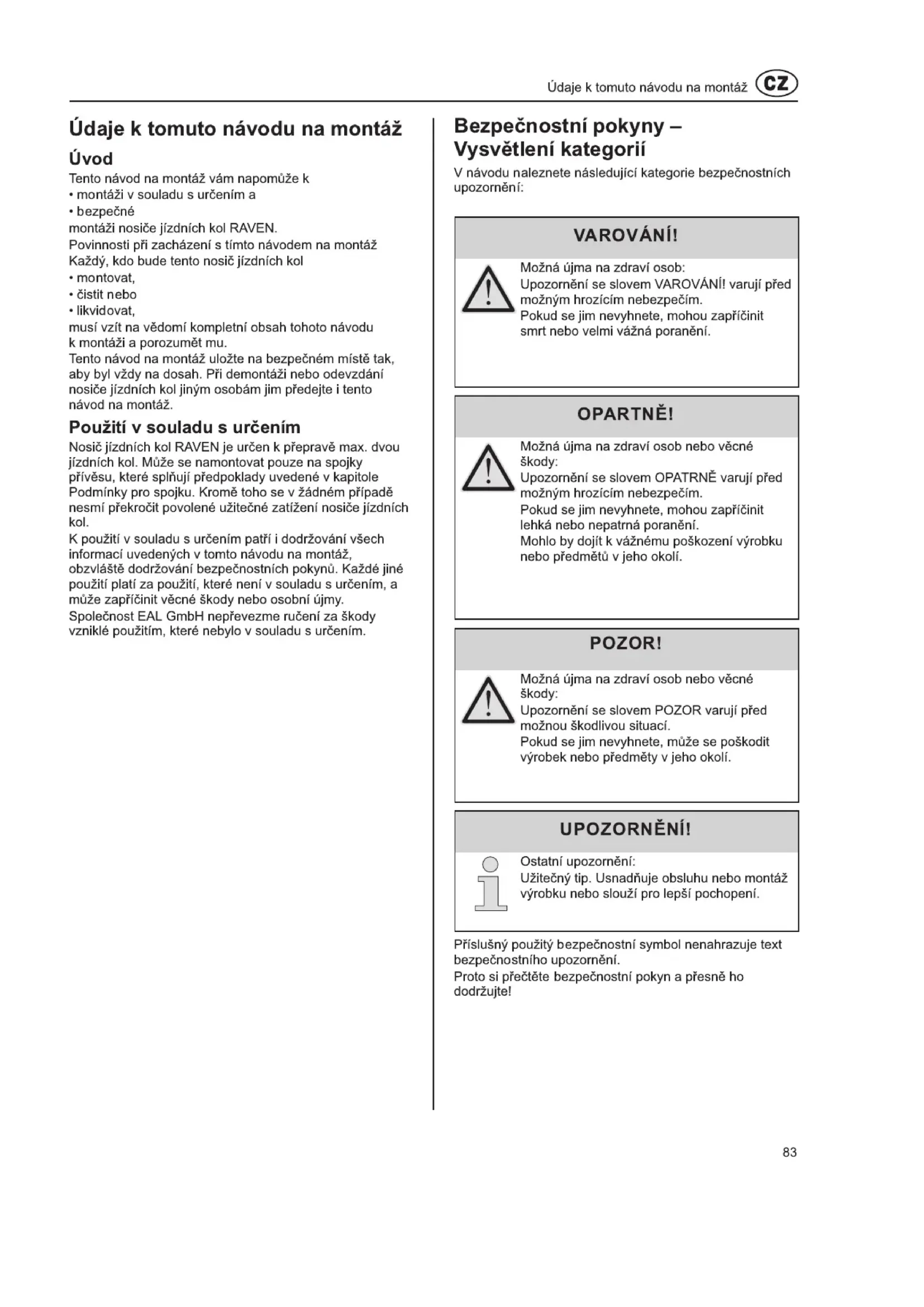

• Ga na, of de drager nu vast op de trekhaak zit, zoals onder “Montage” beschreven. Zo niet, herhaalt u de hierboven beschreven stappen. Onderhoud / Afvalverwijdering / Contact79 Overzicht wisselstukken – uittrektekening80 Overzicht wisselstukken – tabel81 RAVEN Výrobek č.: 12010LAS Nosič jízdních kol RAVEN Návod k obsluze82 Obsah Obsah Údaje k tomuto návodu na montáž................................................................................................................................. 83 Úvod................................................................................................................................................................................... 83 Povinnosti při zacházení s tímto návodem na montáž....................................................................................................... 83 Použití v souladu s určením................................................................................................................................................83 Bezpečnostní pokyny – vysvětlení kategorií................................................................................................................. 83 Rozsah dodávky............................................................................................................................................................... 84 Technické údaje................................................................................................................................................................ 84 Podmínky pro spojku....................................................................................................................................................... 84 Bezpečnostní pokyny....................................................................................................................................................... 84 Před prvním uvedením do provozu.................................................................................................................................85 Montáž registrační značky na nosič jízdních kol.................................................................................................................85 Montáž a použití................................................................................................................................................................ 88 Montáž nosiče jízdních kol na spojku přívěsu.................................................................................................................... 88 Namontování jízdních kol................................................................................................................................................... 89 Překlopení nosiče jízdních kol, přístup k zavazadlovému prostoru.................................................................................... 92 Demontáž nosiče jízdních kol............................................................................................................................................. 93 Přenášení nosiče jízdních kol bez přepravní tašky.............................................................................................................93 Uložení nosiče jízdních kol do přepravní tašky...................................................................................................................93 Čištění a ošetřování..........................................................................................................................................................93 Údržba................................................................................................................................................................................94 Seřízení rychlouzávěru....................................................................................................................................................... 94 Likvidace........................................................................................................................................................................... 94 Kontakt.............................................................................................................................................................................. 94 Přehled o náhradních dílech – explozivní výkres..........................................................................................................95 Přehled o náhradních dílech – tabulka .......................................................................................................................... 96 1 2/201183 UPOZORNĚNÍ! POZOR! OPARTNĚ! VAROVÁNÍ! Možná újma na zdraví osob: Upozornění se slovem VAROVÁNÍ! varují před možným hrozícím nebezpečím. Pokud se jim nevyhnete, mohou zapříčinit smrt nebo velmi vážná poranění. Bezpečnostní pokyny – Vysvětlení kategorií V návodu naleznete následující kategorie bezpečnostních upozornění: Příslušný použitý bezpečnostní symbol nenahrazuje text bezpečnostního upozornění. Proto si přečtěte bezpečnostní pokyn a přesně ho dodržujte! Možná újma na zdraví osob nebo věcné škody: Upozornění se slovem OPATRNĚ varují před možným hrozícím nebezpečím. Pokud se jim nevyhnete, mohou zapříčinit lehká nebo nepatrná poranění. Mohlo by dojít k vážnému poškození výrobku nebo předmětů v jeho okolí. Možná újma na zdraví osob nebo věcné škody: Upozornění se slovem POZOR varují před možnou škodlivou situací. Pokud se jim nevyhnete, může se poškodit výrobek nebo předměty v jeho okolí. Ostatní upozornění: Užitečný tip. Usnadňuje obsluhu nebo montáž výrobku nebo slouží pro lepší pochopení. Údaje k tomuto návodu na montáž Údaje k tomuto návodu na montáž Úvod Tento návod na montáž vám napomůže k

• montáži v souladu s určením a

• bezpečné montáži nosiče jízdních kol RAVEN. Povinnosti při zacházení s tímto návodem na montáž Každý, kdo bude tento nosič jízdních kol

• likvidovat, musí vzít na vědomí kompletní obsah tohoto návodu k montáži a porozumět mu. Tento návod na montáž uložte na bezpečném místě tak, aby byl vždy na dosah. Při demontáži nebo odevzdání nosiče jízdních kol jiným osobám jim předejte i tento návod na montáž. Použití v souladu s určením Nosič jízdních kol RAVEN je určen k přepravě max. dvou jízdních kol. Může se namontovat pouze na spojky přívěsu, které splňují předpoklady uvedené v kapitole Podmínky pro spojku. Kromě toho se v žádném případě nesmí překročit povolené užitečné zatížení nosiče jízdních kol. K použití v souladu s určením patří i dodržování všech informací uvedených v tomto návodu na montáž, obzvláště dodržování bezpečnostních pokynů. Každé jiné použití platí za použití, které není v souladu s určením, a může zapříčinit věcné škody nebo osobní újmy. Společnost EAL GmbH nepřevezme ručení za škody vzniklé použitím, které nebylo v souladu s určením.84 VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdních kol. Jízda bez bezpečnostních popruhů může zapříčinit nehody.

• Před každou jízdou zkontrolujte správnost a pevnost osazení popruhu kolem jízdních kol a U - třmen nosiče (viz krok 9).

• Před každou jízdou zkontrolujte správnost a pevnost osazení obou popruhů kolem předního kola a popruh kolem zadního kola jízdních kol.

• Příp. popruhy dotáhněte.

• Před každou jízdou zkontrolujte, zda nejsou použité popruhy poškozené a opotřebované.

• Poškozené nebo opotřebované popruhy se musejí před jízdou vyměnit za nepoškozené popruhy. Za tím účelem se mohou se používat pouze popruhy, které jsou schváleny společností EAL GmbH. UPOZORNĚNÍ! Tento nosič jízdních kol má evropské povolení k provozu. Je přiloženo k nosiči a při používání nosiče ho musíte mít u sebe. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku změny jízdních vlastností vozidla. Jízda s nosičem jízdních kol ovlivňuje jízdní vlastnosti vašeho vozidla.

• Přizpůsobte jízdní rychlost novým jízdním vlastnostem vozidla.

• Nikdy nejezděte rychleji než 1 30_km/h.

• Vyhýbejte se prudkým a trhavým pohybům při řízení.

• Zohledněte, že vaše vozidlo je delší než obvykle. VAROVÁNÍ! Možná újma na zdraví osob v důsledku odlomení spojky přívěsu. Montáží nosiče jízdních kol na spojku z měkkého materiálu by se spojka mohla zlomit.

• Nosič jízdních kol namontujte pouze na spojku z oceli St52, šedé litiny GG52 nebo vyšší kvality.

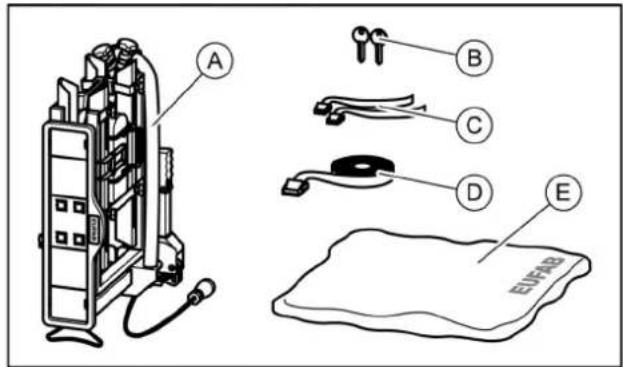

• V žádném případě nemontujte nosič na spojku z hliníku, jiných lehkých kovů nebo plastu. Rozsah dodávky Technické údaje Nosič:....................................................................RAVEN Výrobek č.:....................................................... 1201 0LAS Materiál:..................................................................... ocel Vlastní hmotnost:..................................................... 1 8 kg Užitečné zatížení, max.:...........................................50 kg Max. užitečná hmotnost nosiče jízdních kol a povolené zatížení určené pro spojky přívěsu se nesmí překročit. Celková povolená hmotnost a povolené zatížení nápravy vozidla se v důsledku nosiče jízdních kol a nákladu nesmí překročit. Nosič jízdních kol namontujte pouze na spojky přívěsu, které mají následující vlastnosti: materiál:................ min. ocel St52 nebo šedá litina GG52 hodnota D:..............................................................≥ 5 kN Dodržujte upozornění od výrobce spojky. Rozsah dodávky / Technické údaje / Bezpečnostní upozornění Bezpečnostní upozornění Přesně dodržujte pokyny k montáži. Nebudete-li dodržovat pokyny, může dojít k újmě na zdraví osob a věcným škodám. Pokud byste si při montáži nebyli jisti, požádejte prodejce nebo výrobce o další informace. Výrobce ani prodejce neručí za škody, k nimž dojde následkem nesprávného použití nebo nesprávnou montáží. Pravidelně kontrolujte nosič jízdních kol a k němu patřící náklad. Je to vaší povinností a v případě škodní události se na vás převede ručení. Podmínky pro spojku A = nosič jízdních kol B = 2 klíče C = 2 bezpečnostní popruhy pro přední kola D = bezpečnostní popruh pro rámy jízdních kol E = přepravní taška85 VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku přetížení. Překročení max. užitečného zatížení nosiče jízdních kol a povoleného zatížení na čepu spojky přívěsu či celkové povolené hmotnosti může vést k vážným nehodám.

• Bezpodmínečně se řiďte údaji o max. užitečném zatížení, povoleném zatížení na čepu spojky přívěsu a celkové povolené hmotnosti vozidla. Tyto údaje v žádném případě nepřekračujte. POZOR! Věcné škody v důsledku horkých výfukových plynů. Na nosiči nebo jízdních kolech mohou vzniknout věcné škody, pokud se vyústění výfuku nachází přímo u nich.

• V případě potřeby použijte ochrannou koncovku na výfuk. POZOR! Újma na zdraví osob následkem otevření zadních výklopných dveří. Zadní výklopné dveře by mohly narazit do nosiče jízdních kol a poškodit se.

• Elektrické ovládání zadních výklopných dveří vypněte a ovládejte je manuálně.

• Nosič jízdních kol před otevřením zadních výklopných dveří odklopte. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody následkem přečnívajících dílů. Díly přečnívající přes okraj vozidla, příp. nosiče jízdních kol mohou během jízdy zapříčinit újmu na zdraví osob nebo věcné škody.

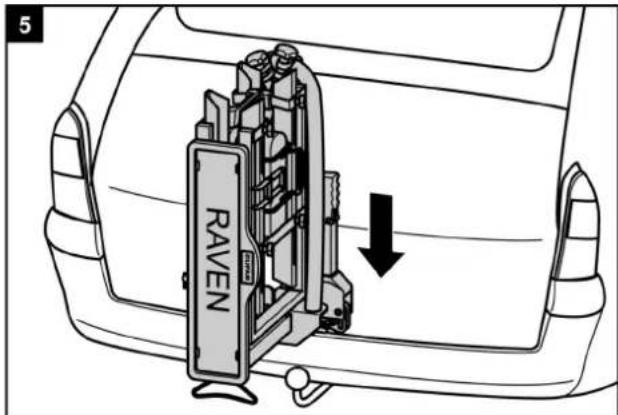

• Montujte pouze díly, které nepřečnívají přes okraj vozidla nebo nosič. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku neúplné montáže nosiče jízdních kol. Jízda se složeným nosičem jízdních kol může mít za následek nehody. Pohyblivé díly nosiče jízdních kol představují v neúplně smontovaném stavu zdroj nebezpečí.

• Pokud nosič jízdních kol nepotřebujete, odmontujte ho.

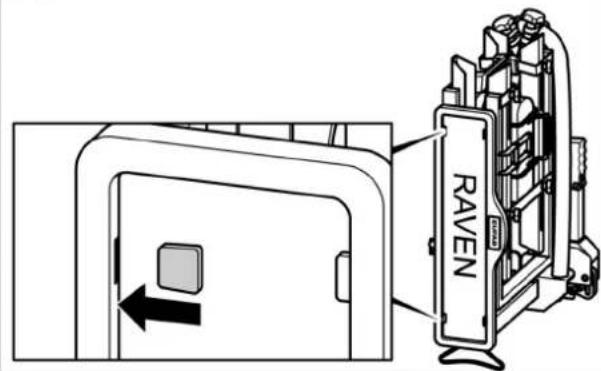

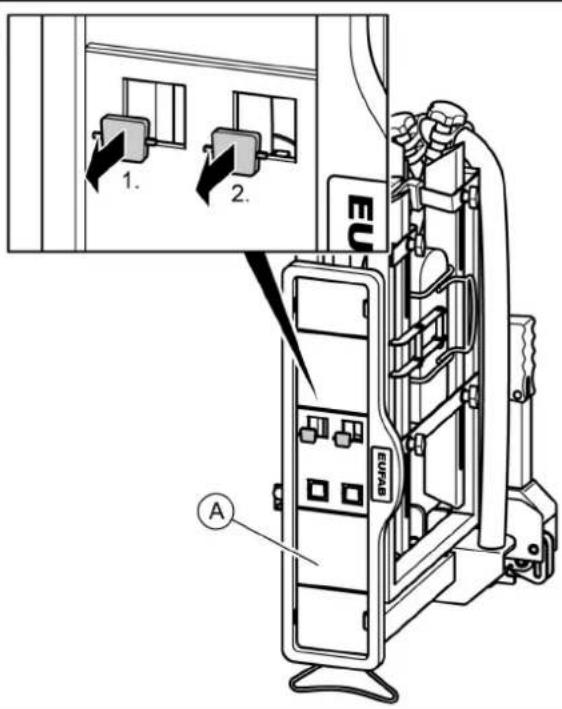

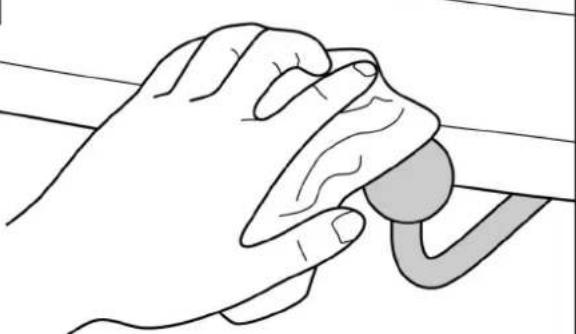

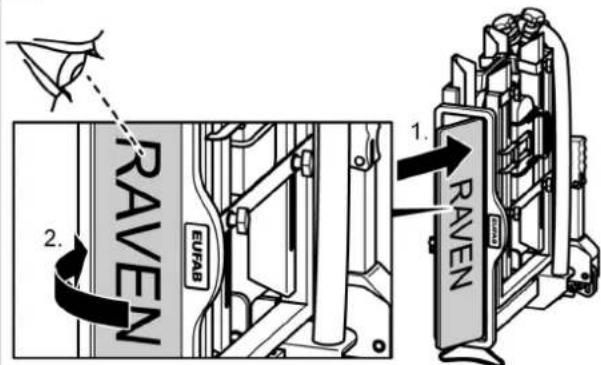

• Nikdy nejezděte se složeným nosičem jízdních kol. Montáž Před prvním uvedením do provozu Montáž registrační značky na nosiči jízdních kol86 UPOZORNĚNÍ! U spojek se na hlavici spojky často nachází vrstva laku. Pro dosažení co nejlepšího uchycení nosiče jízdních kol by se tato vrstva laku měla opatrně odstranit. Řiďte se pokyny výrobce spojky. VAROVÁNÍ! Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt. Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Gehen Sie wie im Kapitel Wartung beschrieben vor. Montáž a použití Montáž nosiče jízdních kol na spojce přívěsu

• Vozidlo odstavte na rovné ploše.

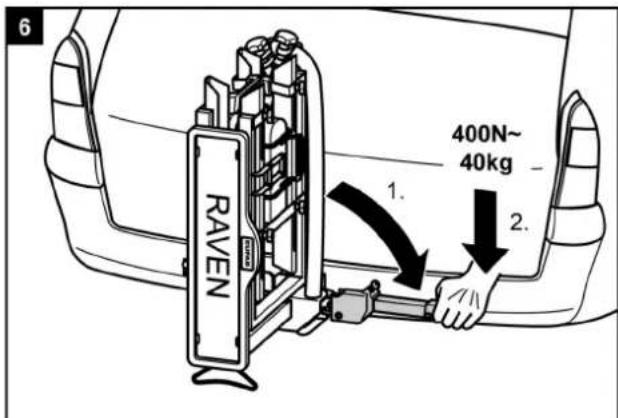

• Zatáhněte ruční brzdu. Montáž87 VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení nosiče jízdních kol během jízdy. Uvolněný spoj mezi nosičem jízdních kol a spojkou přívěsu může vést k uvolnění nosiče jízdních kol.

• Zkontrolujte nosič jízdních kol, zda je bezpečně upevněný.

• V případě uvolnění zopakujte pracovní kroky 4 až 8. Nedojde-li ke zlepšení, musí se seřídit rychlouzávěr, viz kapitola Údržba. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku nezajištěného nosiče jízdních kol. Pokud se páka nezajistí uzavřením, může se nosič jízdních kol během jízdy uvolnit z vozidla.

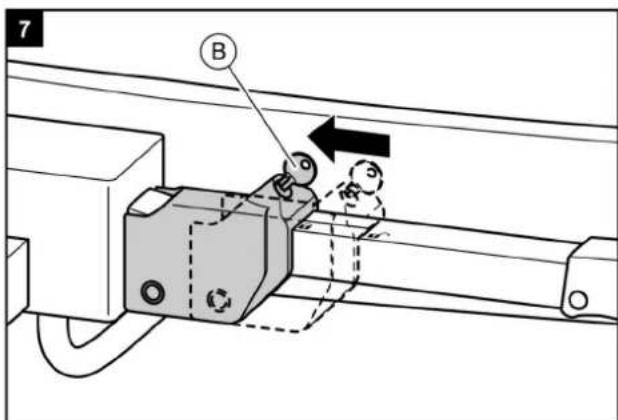

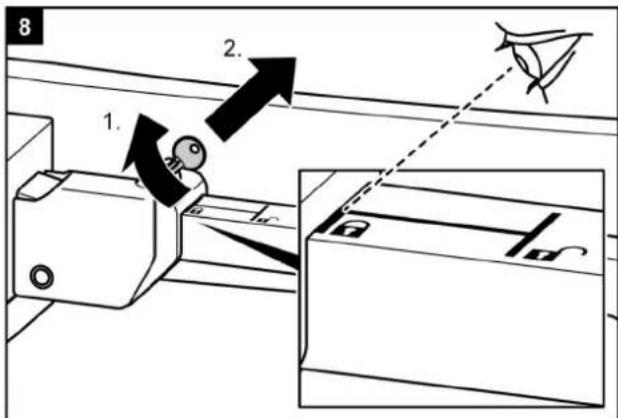

• Zkontrolujte, zda jste páku zavřeli a vytáhli klíč.

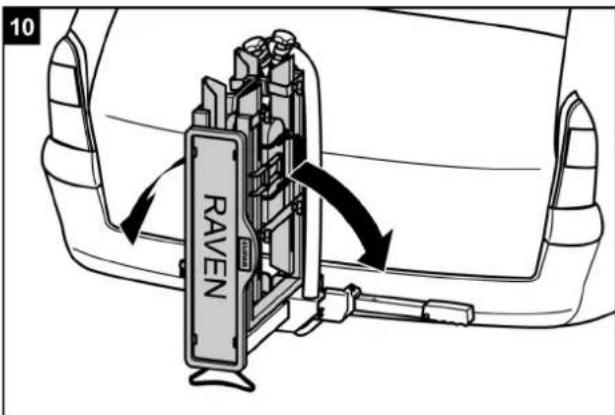

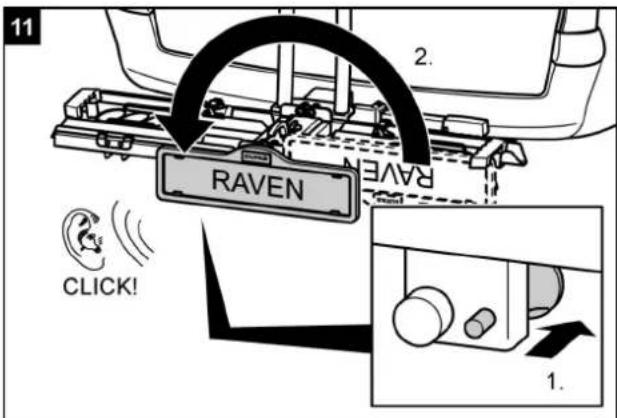

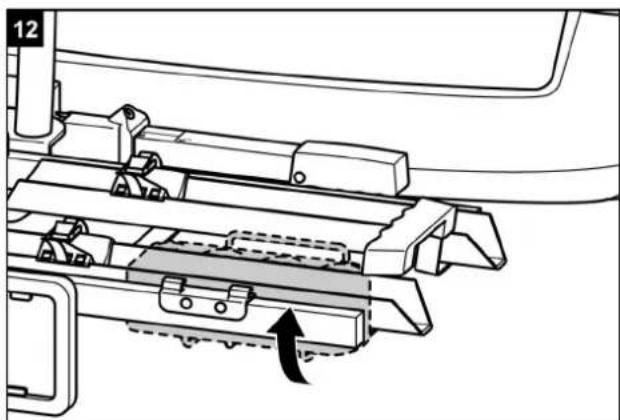

• Nosič jízdních kol uzamkněte. Uzamknutím předcházíte případné krádeži nosiče jízdních kol. Montáž VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku nezajištěného držáku registrační značky. Pokud se držák registrační značky nezajistí blokovacím čepem, může se během jízdy uvolnit. 1 . Zatáhněte zpět blokovací čep.

2. Překlopte držák registrační značky, dokud

slyšitelně nezapadne.

3. Pusťte blokovací čep a nechte ho

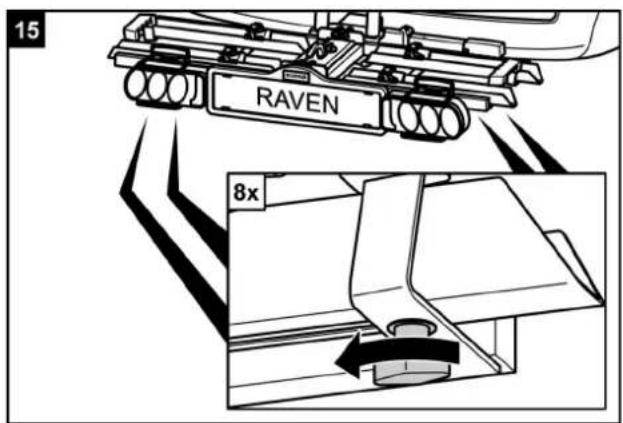

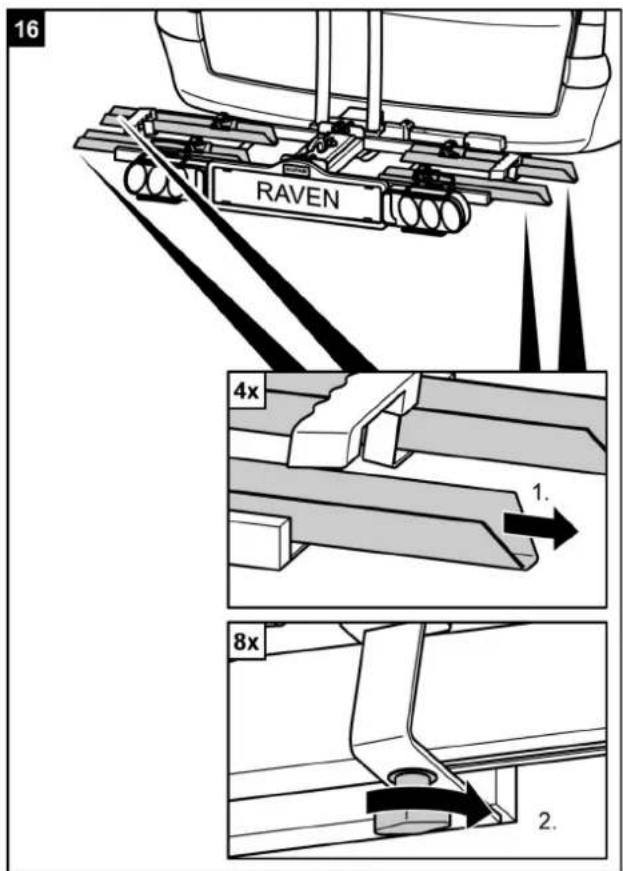

zapadnout do otvoru držáku registrační značky.88 POZOR! Možná újma na zdraví osob nebo věcné škody v důsledku poletujících dílů. Křídlaté šrouby na lištách nosiče jízdních kol, které nebyly pevně dotaženy, se mohou během jízdy uvolnit a vést ke ztrátě šroubů a lišt.

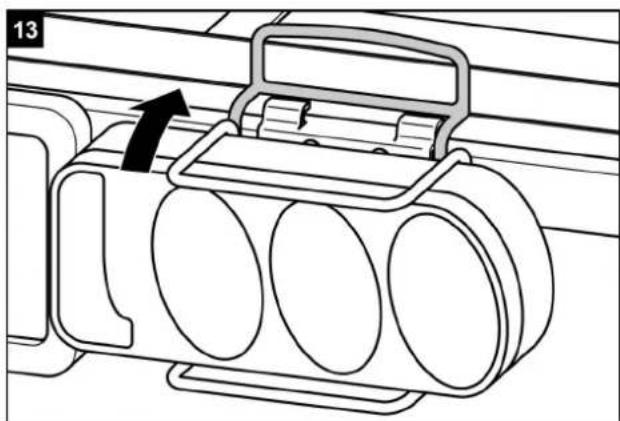

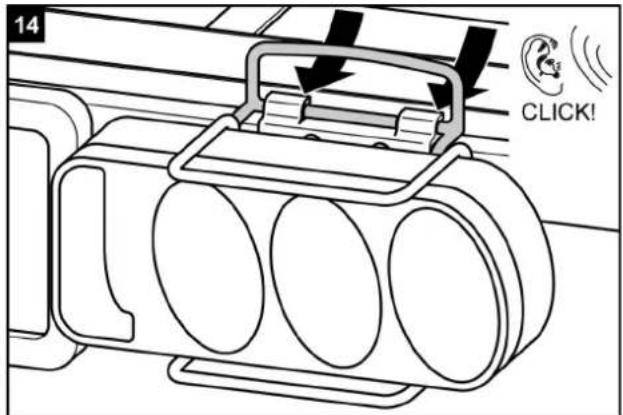

• Před jízdou ručně dotáhněte všechny křídlaté šrouby na lištách. VAROVÁNÍ! Újma na zdraví osob v důsledku nezpozorování jinými účastníky silničního provozu. Jízda bez funkčního osvětlovacího zařízení může vést k nehodám.

• Před každou jízdou zkontrolujte správnou funkčnost osvětlovacího zařízení.

• V případě potřeby vyměňte vadné žárovky.

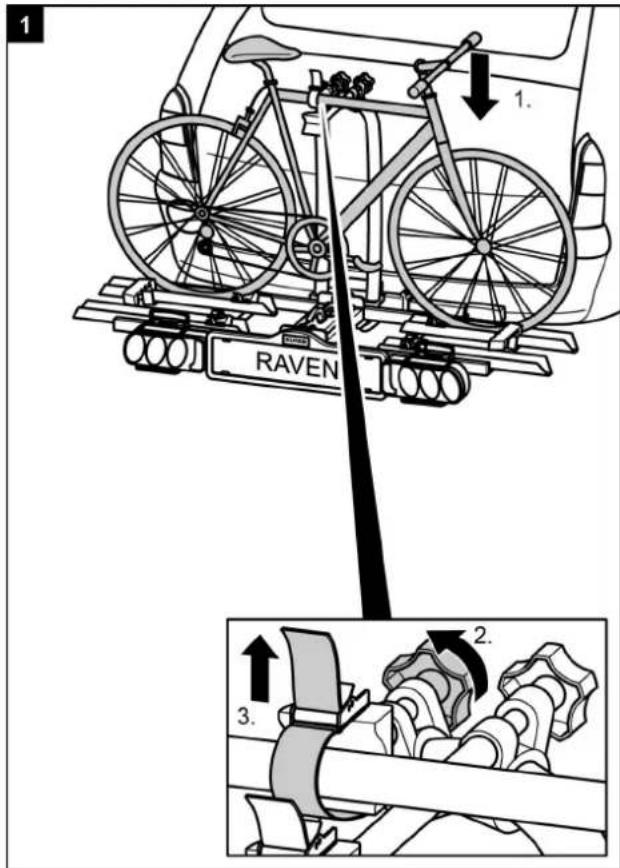

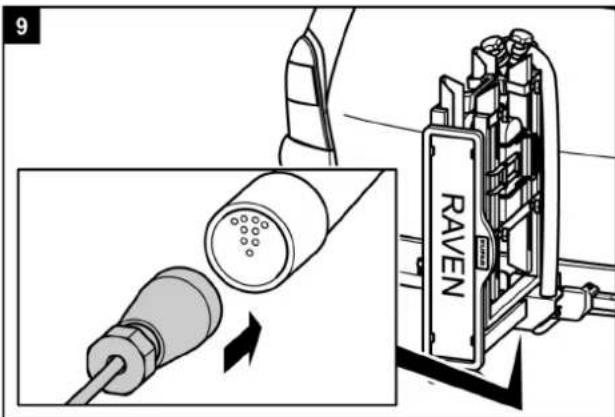

• Zkontrolujte spoj mezi konektorem a spojkou. Montáž89 UPOZORNĚNÍ! Aby se vylepšily jízdní vlastnosti vašeho vozidla, přimontujte nejdříve nejtěžší kolo. Kromě toho byste měli v případě, pokud montujete pouze jedno jízdní kolo, vložit jízdní kolo do lišty, která se nachází nejblíže k zadní části vozidla. POZOR! Namontovat jízdní kola Namontovat jízdní kola Možná újma na zdraví osob nebo věcné škody v důsledku poletujících dílů. Díly jízdních kol, které nebyly pevně přišroubovány, se během jízdy mohou uvolnit.

• Odstraňte všechny díly, které nejsou pevně spojeny s jízdním kolem, jako např. hustilky, tašky na jízdní kolo, navigační přístroje, baterie nebo akumulátory.90 Namontovat jízdní kola91 VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdního kola během jízdy. Volný spoj mezi nosičem a jízdním kolem může vést k uvolnění spoje a ztrátě jízdního kola.

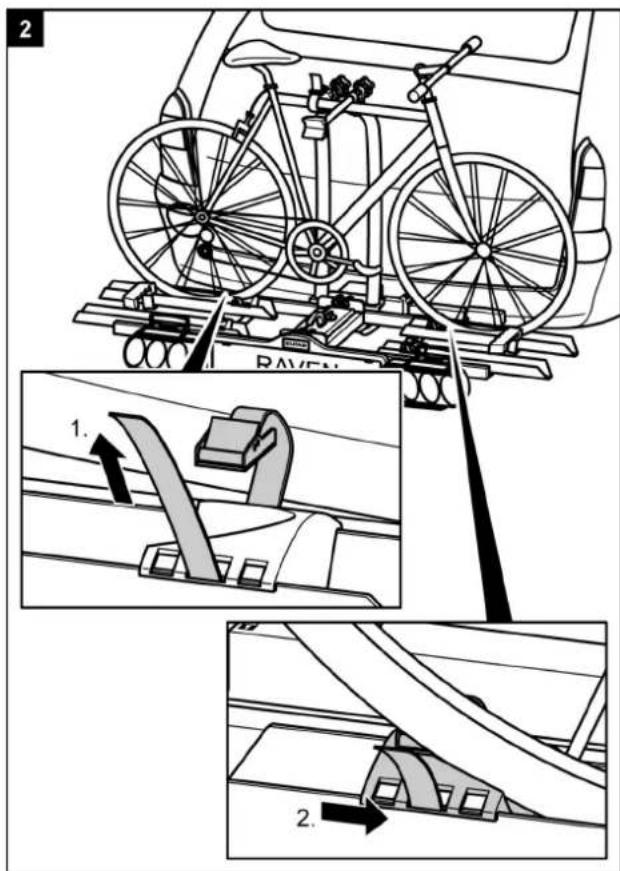

• Zkontrolujte jízdní kola, zda jsou bezpečně a kompletně upevněna.

• V případě uvolnění spoje zopakujte pracovní kroky 1 až 6 této kapitoly. Namontovat jízdní kola VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdních kol. Jízda bez bezpečnostních popruhů může zapříčinit nehody.

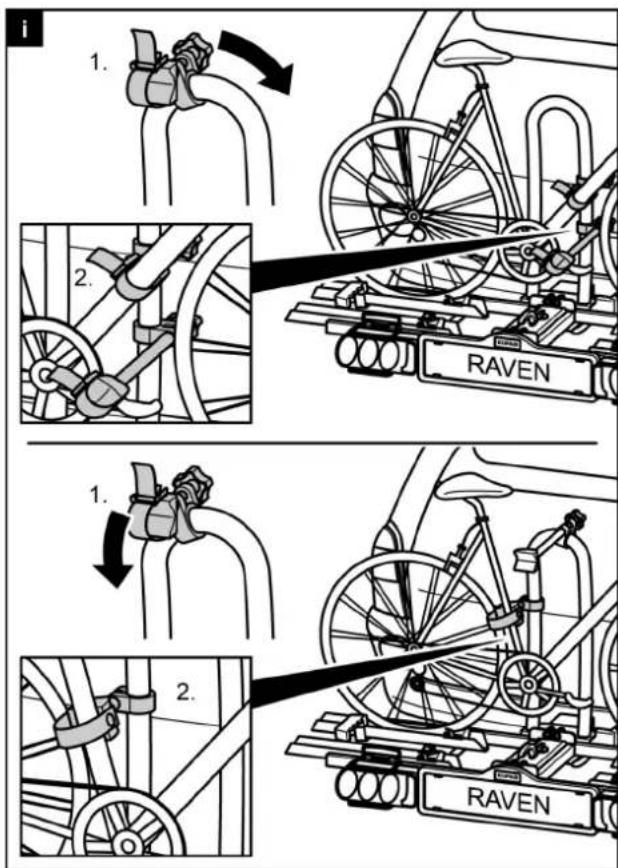

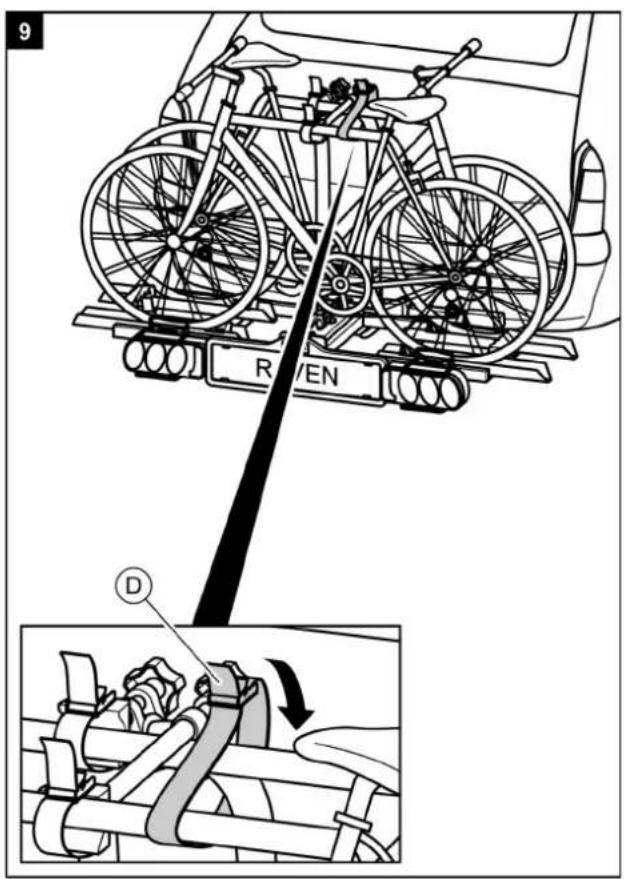

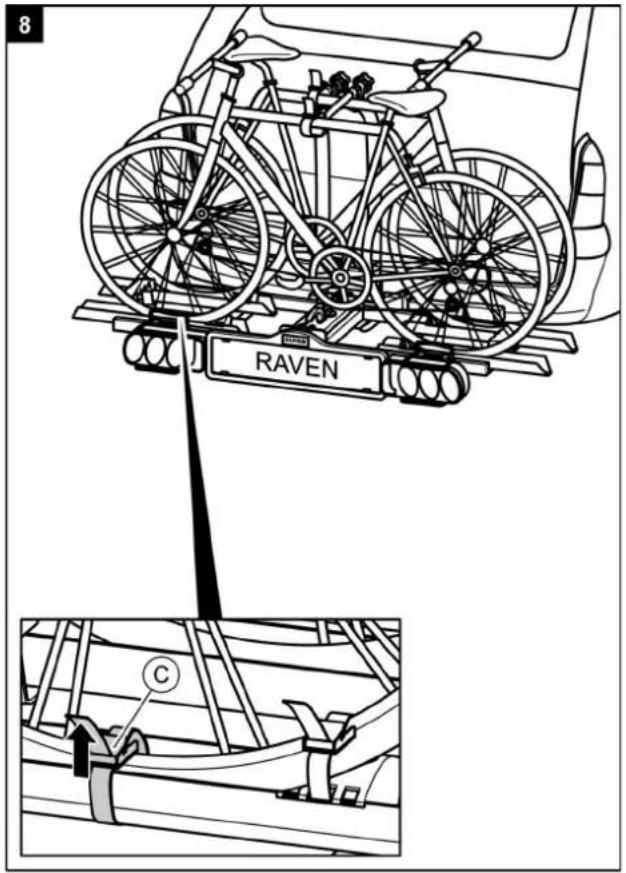

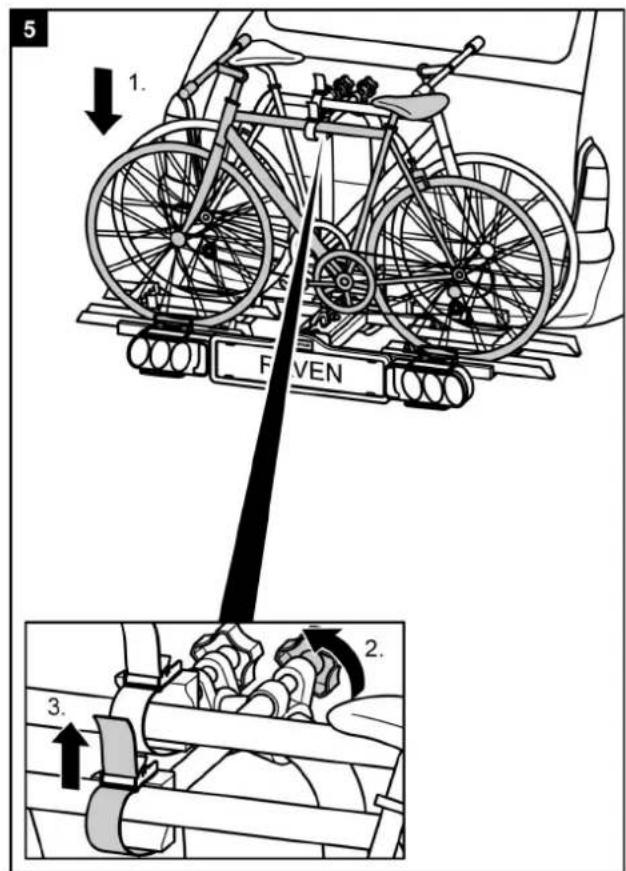

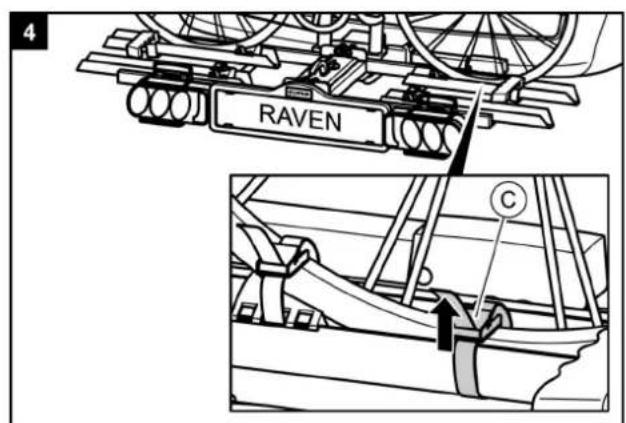

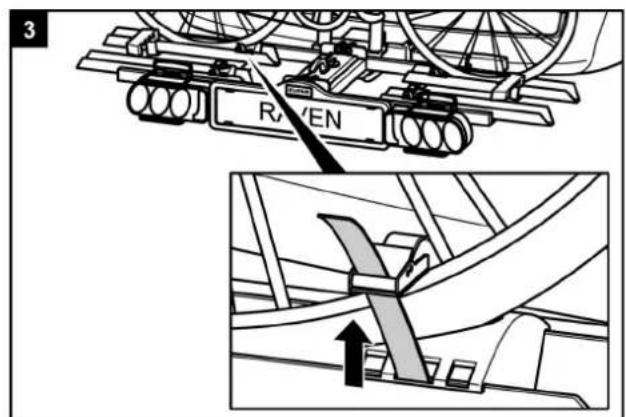

• Před každou jízdou zkontrolujte správnost a pevnost osazení popruhu kolem jízdních kol a U - třmen nosiče (viz krok 9).

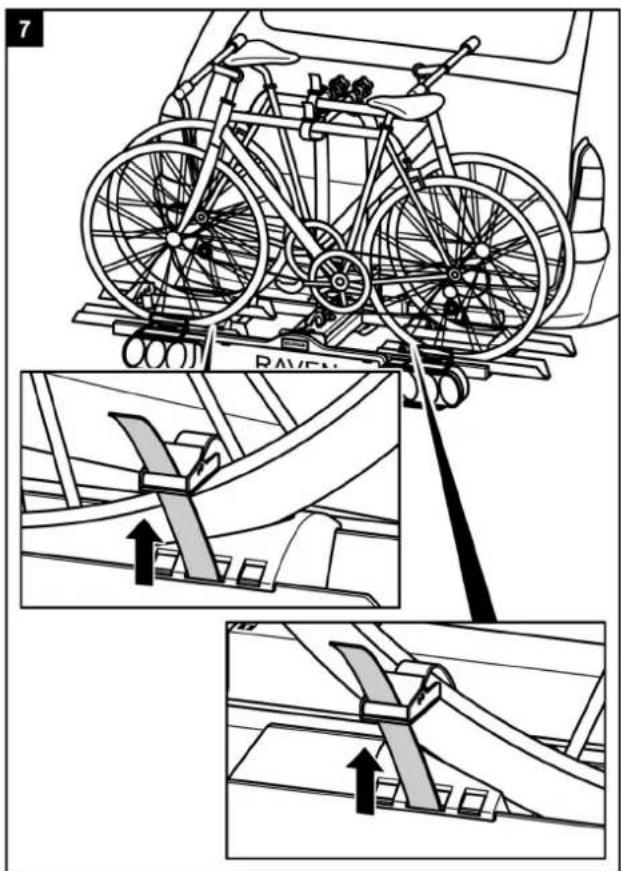

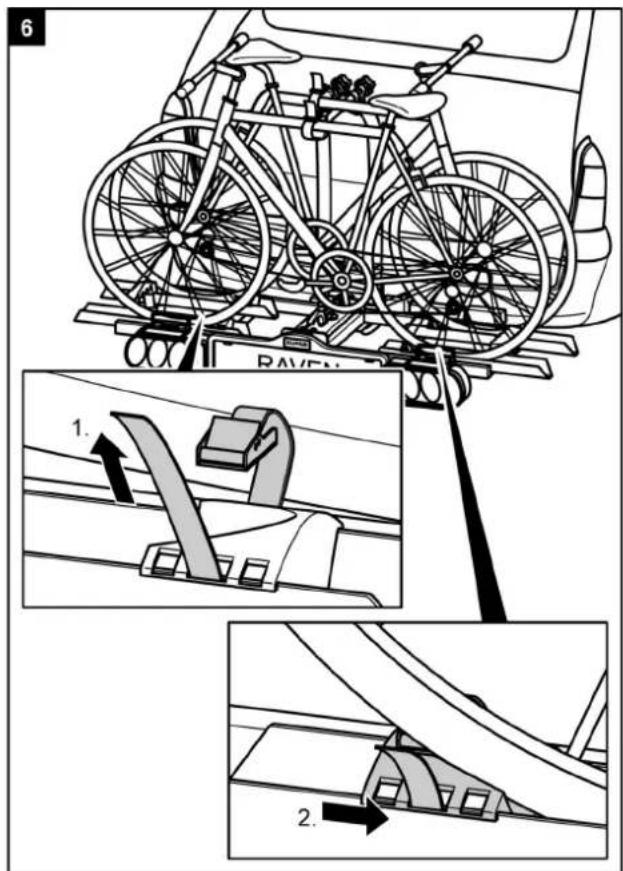

• Před každou jízdou zkontrolujte správnost a pevnost osazení obou popruhů kolem předního kola a popruh kolem zadního kola jízdních kol.

• Příp. popruhy dotáhněte.

• Před každou jízdou zkontrolujte, zda nejsou použité popruhy poškozené a opotřebované.

• Poškozené nebo opotřebované popruhy se musejí před jízdou vyměnit za nepoškozené popruhy. Za tím účelem se mohou se používat pouze popruhy, které jsou schváleny společností EAL GmbH.92 OPATRNĚ! Možná újma na zdraví nebo věcné škody v důsledku vyklopení. Části těla nebo předměty, které se nacházejí mezi nosičem a vozidlem, se mohou přivřít.

• Ujistěte se, že mezi nosičem a vozidlem nic nenachází.

• Odstraňte vše v prostoru mezi nosičem a vozidlem. VAROVÁNÍ! Možná újma na zdraví nebo věcné škody v důsledku ztracení nosiče jízdních kol během jízdy. Neodklopený nosič jízdních kol může vést k odtržení nosiče nebo spojky.

• Před jízdou odklopte nosič.

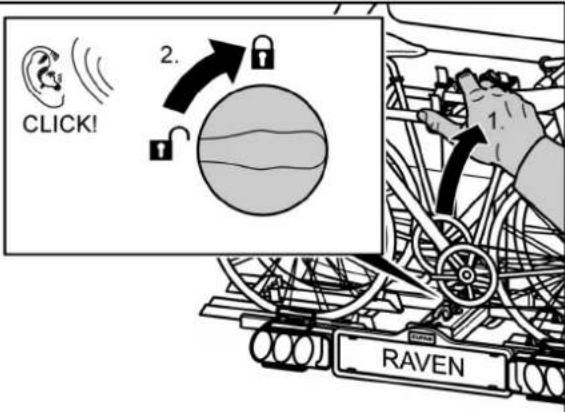

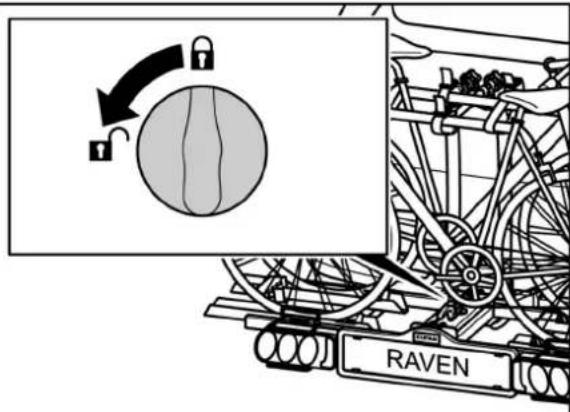

• Zkontrolujte, zda nosič jízdních kol řádně zapadnul a zda je otočný knoflík v zajištěné poloze. V případě potřeby nechte nosič zapadnout podle výše uvedeného popisu a otočný knoflík přepněte do zajištěné polohy. OPATRNĚ! Újma na zdraví nebo věcné škody v důsledku náhlého sklopení. Části těla nebo předměty, které se při sklopení nacházejí pod nosičem nebo před ním, se mohou přivřít.

• Ujistěte se, že se pod nosičem nic nenachází.

• Dávejte pozor na tělo, hlavně na hlavu, dodržujte bezpečnostní odstup.

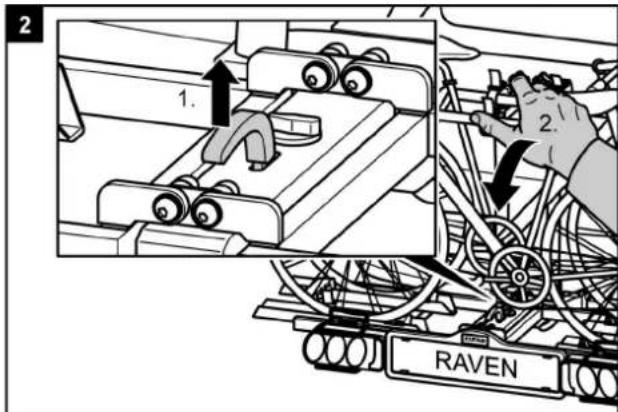

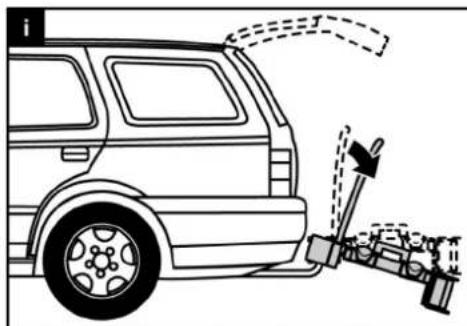

• Nosič přidržte při sklápění za U - třmen. Překlopení nosiče jízdních kol, přístup k zavazadlovému prostoru Překlopení nosiče jízdních kol POZOR! Újma na zdraví osob následkem otevření zadních výklopných dveří. Zadní výklopné dveře by mohly narazit do nosiče jízdních kol a poškodit se.

• Elektrické ovládání zadních výklopných dveří vypněte a ovládejte je manuálně.

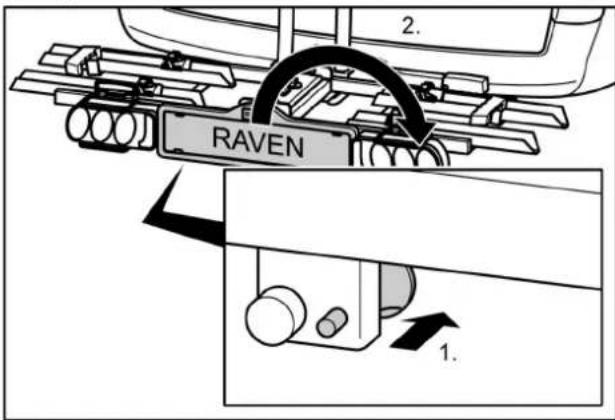

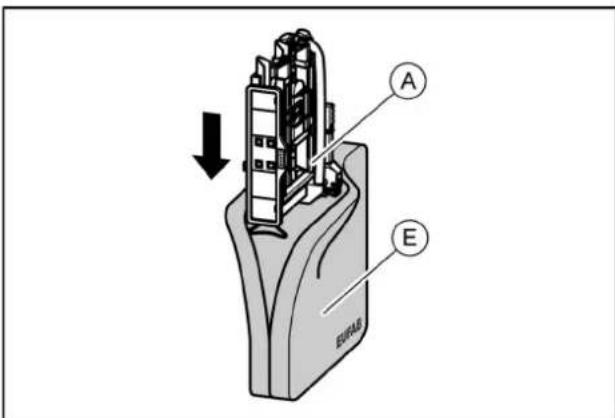

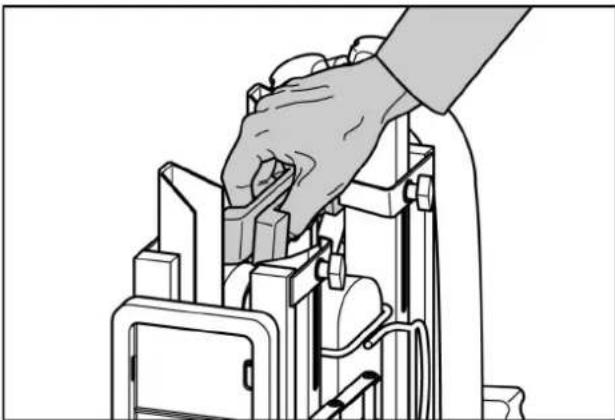

• Nosič jízdních kol před otevřením zadních výklopných dveří odklopte.93 Demontáže nosiče jízdních kol Nejdříve povolte blokovací čepy za držákem registrační značky. Při sejmutí nosiče jízdních kol postupujte následně v opačném pořadí oproti montáži. Čištění a ošetřování Nosič jízdních kol se dá čistit jemným čisticím prostředkem, teplou vodou a/nebo jemnou utěrkou. Předtím odstraňte hrubou nečistotu a prach. Nepoužívejte rozpouštědla ani podobné čisticí přípravky, protože mohou poškodit nosič jízdních kol. Nosič jízdních kol nechte volně osušit. Nepoužívejte fén ani jiná výhřevná tělesa k urychlení procesu schnutí. Nosič jízdních kol čistěte pravidelně v pobřežní oblasti a při používání za podmínek v zimě, aby se smyla sůl a prodloužila jeho životnost. Nosič jízdních kol uskladněte při delším čase nepoužívání (např. přes zimu) na suchém a chráněném místě, aby se prodloužila jeho životnost. Demontáž / čištění Přenášení nosiče jízdních kol bez přepravní tašky Uložení nosiče jízdních kol do přepravní tašky94 Likvidace K provedení likvidace je nutné dodržovat místní úřední předpisy. I obal zlikvidujte po roztřídění ve vyhrazených sběrných nádobách. Bližší informace vám poskytne komunální orgán pro likvidaci. Kontakt EAL GmbH Otto-Hausmann-Ring 1 07 4211 5 Wuppertal GERMANY Telefon: +49 (0) 202 - 429283-0 Telefax: +49 (0) 202 - 429283-20 E-Mail: info@eal-vertrieb.com Údržba Před každou jízdou zkontrolujte nosič jízdních kol ohledně opotřebování. Obzvláště se musejí vyměnit vadné kovové díly a upínací řemeny. K výměně dílů se obraťte na náš zákaznický servis. Každá změna na originálních dílech a materiálech nebo na konstrukci nosiče jízdních kol může negativně ovlivnit bezpečnost a výkonnost. Ocelové díly nosiče jízdních kol byly ve výrobě opatřeny ochranným práškovým lakovým nátěrem proti korozi. Pokud se tato vrstva laku poškodí, zajistěte co nejrychleji profesionální odstranění poškození. Za běžných podmínek a používání nosiče jízdních kol stačí nosič jízdních kol jen očistit, jinak nevyžaduje údržbu. Seřízení rychlouzávěru Tuto údržbu provádějte pouze tehdy, pokud se nosič jízdních kol nedá pevně namontovat na spojku přívěsu tak, jak je to uvedeno v kapitole Montáž.

• Nosič jízdních kol sejměte ze spojky přívěsu podle popisu v kapitole Demontáž.

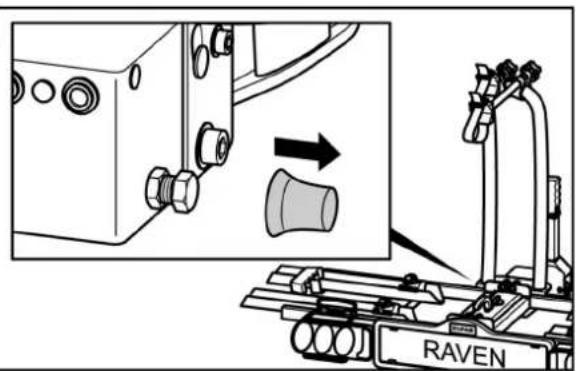

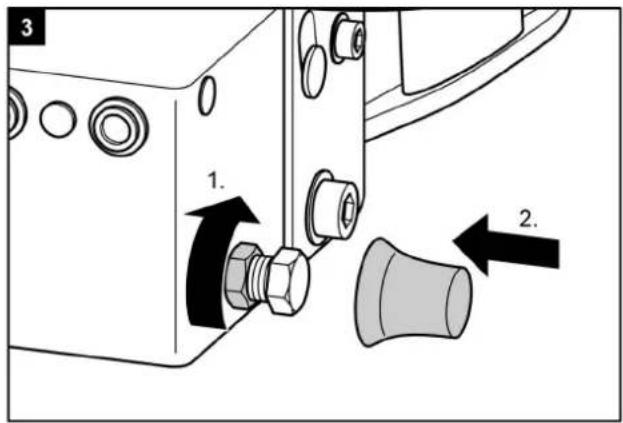

• Stáhněte ochranný kryt proti prachu.

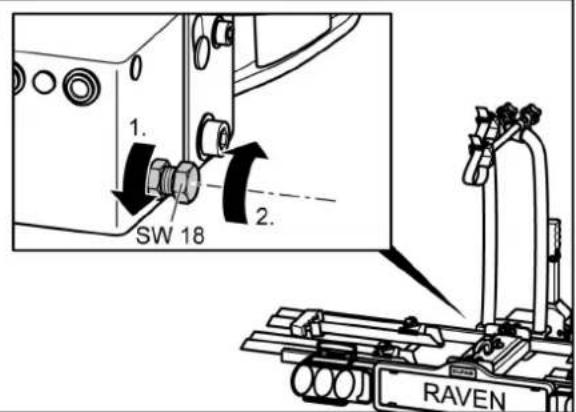

• Mírně povolte pojistnou matici tak, jak je znázorněno na obrázku.

• Nastavovací šroub otočte o čtvrt otáčky.

• Utáhněte pojistnou matici.

• Zkontrolujte, zda nosič nyní pevně přiléhá ke spojce přívěsu tak, jak je to popsáno v kapitole Montáž. Pokud nikoliv, zopakujte výše uvedené kroky. Údržba / likvidace / kontakt95 Přehled o náhradních dílech - explozivní výkres96 Přehled o náhradních dílech - tabulka979899EAL GmbH Otto-Hausmann-Ring 1 07 4211 5 Wuppertal GERMANY
