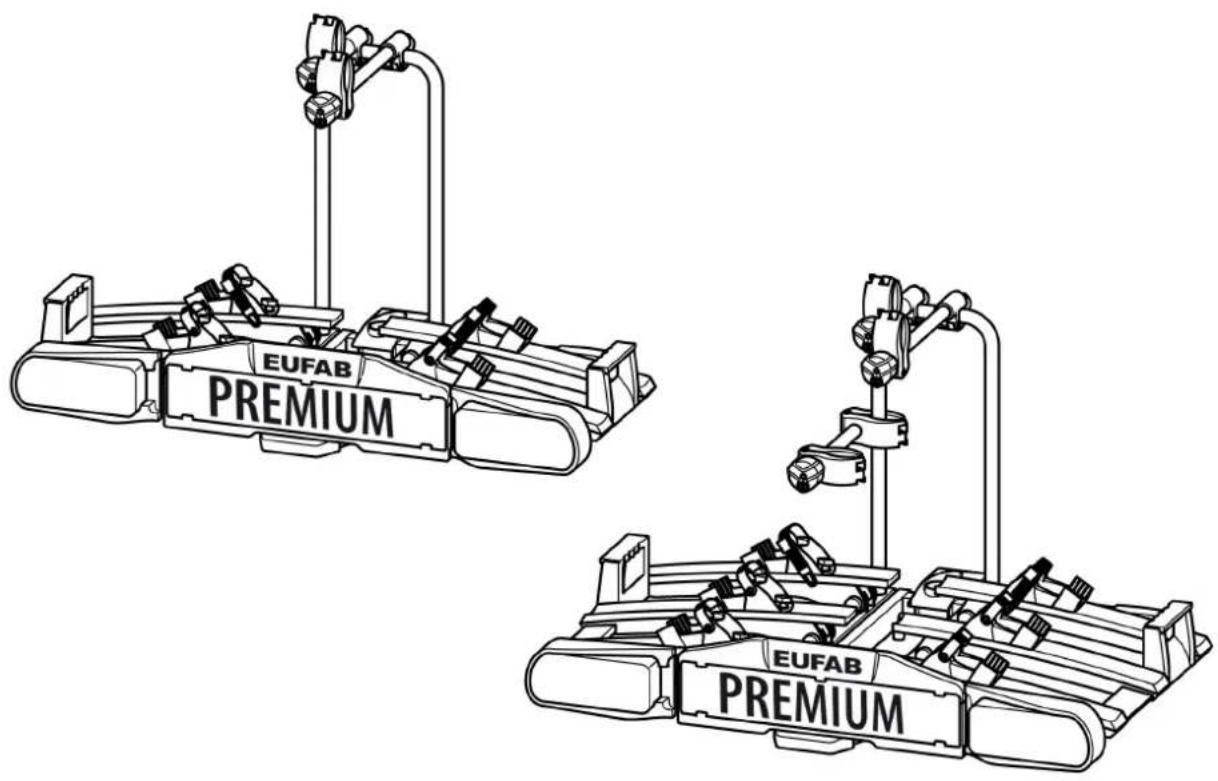

NÁVOD K OBSLUZE Premium III Eufab

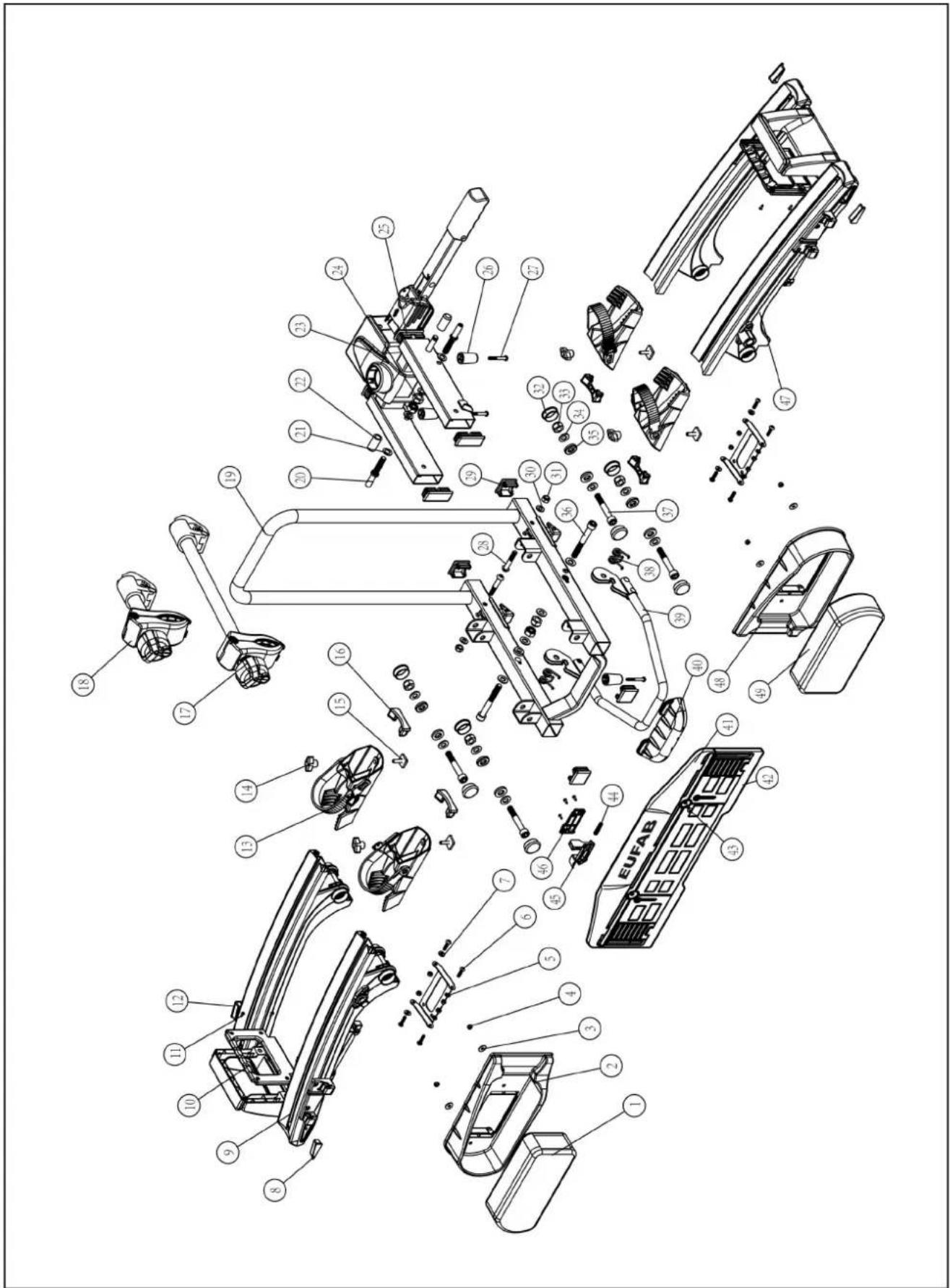

Obsazení konektorů..........................................................................................................................................................117 Přehled o náhradních dílech (exploziv ní výkres).............................................................................................................. 118 Přehled o náhradních dílech (tabulka).............................................................................................................................. 119 Stav 11.2018103 UPOZORNĚNÍ POZOR! OPATRNĚ! VAROVÁNÍ! Možná újma na zdraví osob: Upozornění se slovem VAROVÁNÍ! v arují před možným hrozícím nebezpečím. Pokud se jim nevyhnete, mohou zapříčinit smrt nebo velmi vážná poranění. Bezpečnostní pokyny – vysvětlení kategorií V návodu naleznete následující kategorie bezpečnostních upozornění: Příslušný použitý bezpečnostní symbol nenahraz uje text bezpečnostního pokynu. Proto si přečtěte bezpečnostní pokyn a přesně ho dodržujte! Možná újma na zdraví osob nebo věcné

TRNĚ varují před možným hrozícím nebez pečím. Pokud

jim nevyhnete, mohou zapříčinit lehká nebo nepatrná poranění. Mohlo by dojít k vážnému poškození výrobku nebo předmětů v jeho okolí. Možná újma na zdraví osob nebo věcné

kody: Upozornění se slovem POZOR varují před možnou škodlivou situací. Pokud se jí nevyhnete, může se poškodit výrobek nebo předměty v jeho okolí. Ostatní upoz ornění: Užitečný tip. Usnadňuje obsluhu nebo montáž výrobku nebo slouž

pro lepší pochopení. Údaje

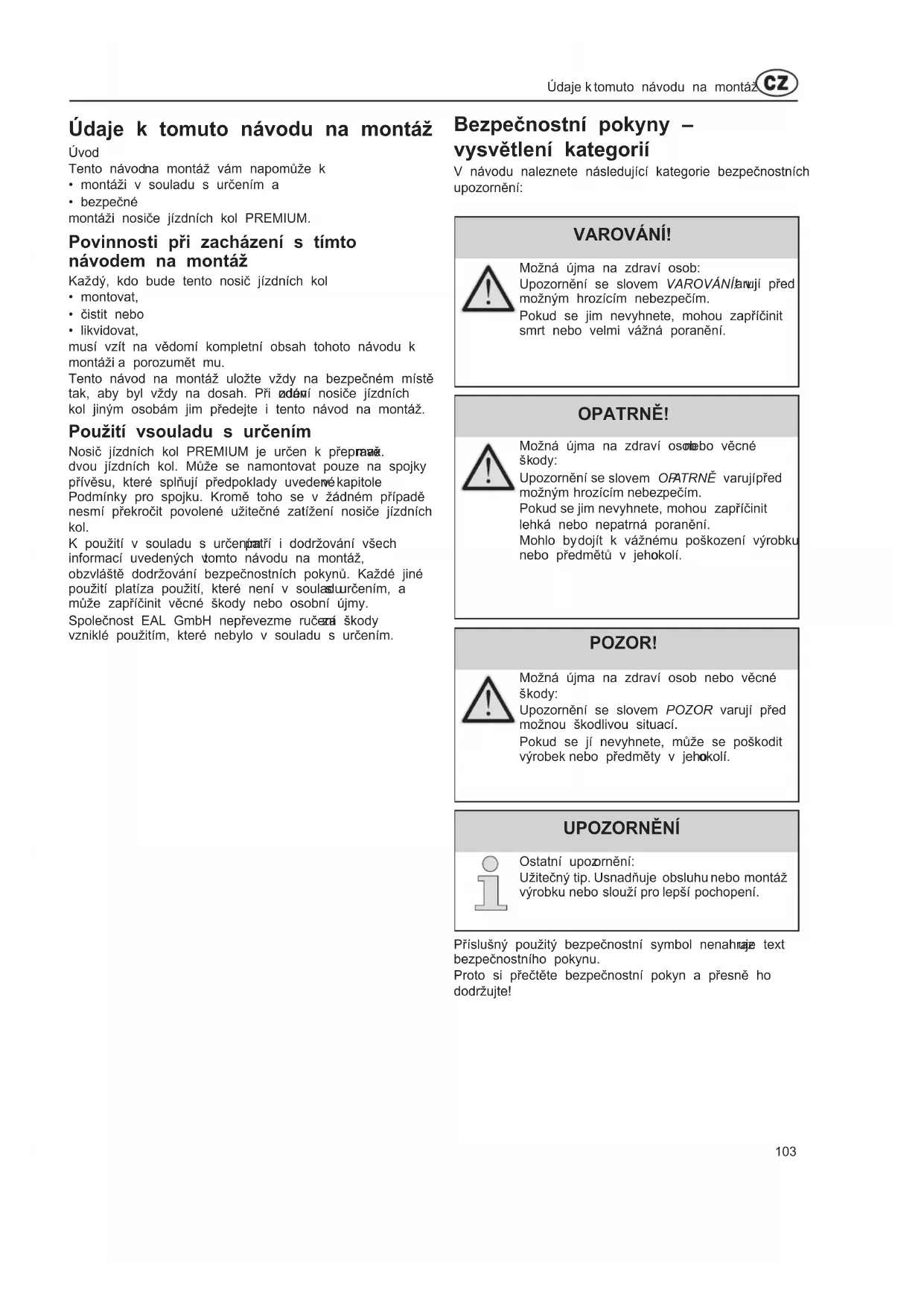

tomuto návodu na montáž Údaje k tomuto návodu na montáž Úvod Tento návod na montáž vám napomůže k

• montáži v souladu s určením a

• bezpečné montáži nosiče jízdních kol PREMIUM. Povinnosti při zacházení s tímto návodem na montáž Kaž dý, kdo bude tento nosič jízdních kol

• likvidovat, musí vzít na vědomí kompletní obsah tohoto návodu k montáži a porozumět mu. Tento návod na montáž uložte vždy na bezpečném místě tak, aby byl vždy na dosah. Při odev zdání nosiče jízdních kol jiným osobám jim předejte i tento návod na montáž. Použití v souladu s určením Nosič jízdních kol PREMIUM je určen k přepravě max. dvou jízdních kol. Může se namontovat pouze na spojky přívěsu, které splňují předpoklady uvedené v kapitole Podmínky pro spojku. Kromě toho se v žádném případě nesmí překročit povolené užitečné zatížení nosiče jízdních kol. K použití v souladu s určením patří i dodržování všech informací uvedených v tomto návodu na montáž, obzvláště dodržování bezpečnostních pokynů. Každé jiné použití platí za použití, které není v souladu s určením, a může zapříčinit věcné škody nebo osobní újmy. Společnost EAL GmbH nepřevezme ručení za škody vzniklé použitím, které nebylo v souladu s určením.104 VAROVÁNÍ! Možná újma na zdraví osob v důsledku odlomení spojky přívěsu. Montáží nosiče jízdních kol na spojku z měkkého materiálu by se spojka mohla zlomit.

• Nosič jízdních kol namontujte pouze na spojku z oceli St52, šedé litiny GG52 nebo

žádném případě nemontujte nosič

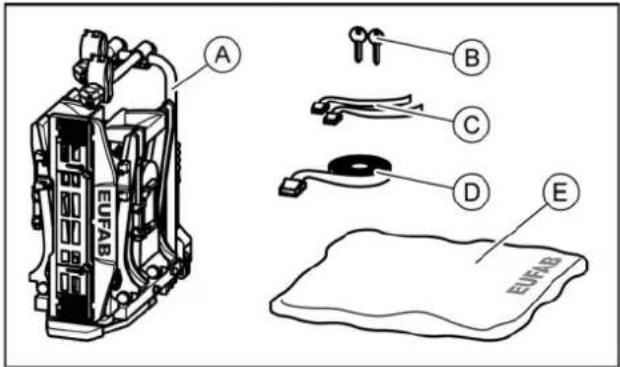

lehkých kovů nebo plastu. Nosič jízdních kol namontujte pouze na spojky přívěsu, které mají následující vlastnosti: materiál: .............min. ocel St52 nebo šedá litina GG52 hodnota D: ...................................................... ≥ 7,6 kN Dodržujte upozornění od výrobce spojky. Podmínky pro spojku Rozsah dodávky Rozsah dodávky / Technické údaje / Podmínky pro spojku Max. užitečné zatížení nosiče jízdních kol a povolené zatížení čepu spojky přívěsu se nesmí překročit. Celková povolená hmotnost a povolené zatížení nápravy vozidla se v důsledku nosiče jízdních kol a nákladu nesmí překročit. Příklad pro PREMIUM II /2LUS A = nosič jízdních kol B = 2 klíče C = 2 bezpečnostní popruhy pro přední kola, PREMIUM 2 (3 bezpečnostní popruhy pro přední kola,PREMIUM 3) D = 1 bezpečnostní popruh pro rámy jízdních kol E = přepravní taška Technické údaje Příklad pro PREMIUM 3 PREMIUM 2 PREMIUM 2 PLUS PREMIUM 3105 VAROVÁNÍ! Překročení max. užitečného zatížení nosiče jízdních kol a povoleného zatížení na čepu spojky přívěsu či celkové povolené hmotnosti může vést k vážným nehodám.

• Bezpodmínečně se řiďte údaji o max. užitečném zatížení, povoleném zatížení na čepu spojky přívěsu a celkové povolené hmotnosti vozidla. Tyto údaje v žádném případě nepřekračujte. Újma na zdraví osob nebo věcné škody v důsledku změny jízdních vlastností vozidla. Jízda s nosičem jízdních kol ovlivňuje jízdní vlastnosti vašeho vozidla.

Přizpůsobte jízdní rychlost novým jízdním vlastnostem vozidla.

• Nikdy nejezděte rychleji než 130 km/h.

• V yhýbejte se prudkým a trhavým pohybům při řízení.

• Zohledněte, že vaše vozidlo je delší než obvykle. VAROVÁNÍ! UPOZORNĚNÍ Tento nosič jízdních kol má evropské povolení k provozu. Je přiloženo k nosiči a při používání nosiče ho musíte mít u sebe. Při jízdě s namontovaným nosičem jízdních kol platí zákonná ustanovení a předpisy o přepravě nákladu za vaším vozidlem. UPOZORNĚN

VAROVÁNÍ! Újma na zdraví osob nebo věcné škody následkem přečnívajících dílů. Díly přečnívající přes okraj vozidla, příp. nosič jízdních kol mohou během jízdy zapříčinit újmu na zdraví osob nebo věcné škody.

• Montujte pouze díly, které nepřečnívají přes okraj vozidla. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku neúplné montáže nosiče jízdních kol. Jízda se složeným nosičem jízdních kol může mít za následek nehody. Pohyblivé díly nosiče jízdních kol představují v neúplně smontov aném stavu zdroj nebezpečí.

• Pokud nosič jízdních kol nepotřebujete, odmontujte ho.

• Nikdy nejezděte se složeným nosičem jíz dních kol. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdních kol. Jízda bez bezpečnostních popruhů může zapříčinit nehody.

Před každou jízdou zkontrolujte

pevnost osazení popruhu kolem jízdních kol

- třmen nosiče (viz krok 10).

• Před každou jízdou zkontrolujte správnost a pevnost osazení obou popruhů kolem předního kola a popruh kolem zadního kola jízdních kol.

• Příp. popruhy dotáhněte.

• Před každou jízdou zkontrolujte, zda nejsou použité popruhy poškozené a opotřebované.

Poškozené nebo opotřebované popruhy se musejí před jízdou vyměnit za nepoškozené popruhy. Za tím účelem se mohou používat pouze popruhy, k teré jsou schváleny společností EAL GmbH. Bezpečnostní pokyny Přesně dodržujte pokyny k montáži. Nebudete-li dodržovat pokyny, může dojít k újmě na zdraví osob a věcným škodám. Pokud byste si při montáži nebyli jisti, požádejte prodejce nebo výrobce o další informace. Výrobce ani prodejce neručí za škody, k nimž dojde následkem nesprávného použití nebo nesprávnou montáží. Pravidelně kontrolujte nosič jízdních kol a k němu patřící náklad! Je to vaší povinností a v případě škodní události se na vás převede ručení Bezpečnostní pokyny VAROVÁNÍ! Újma na zdraví nebo věcné škody následkem použití krycích plachet. Krycí plachty zvyšují odpor vzduchu. Mohou se uvolnit a poletovat, což může vést k těžkým nehodám.

• Nepoužívejte plachty.106 POZOR! Věcné škody v důsledku horkých výfukových plynů. Na nosiči nebo jízdních kolech mohou vzniknout věcné škody, pokud se vyústění výfuku nachází přímo u nich.

• V případě potřeby používejte ochrannou koncovku

výfuk. POZOR! Věcné škody v důsledku otevřených zadních

lopných dveří. Zadní výklopné

Elektrické zadní výklopné dveře vypněte a ovládejte manuálně.

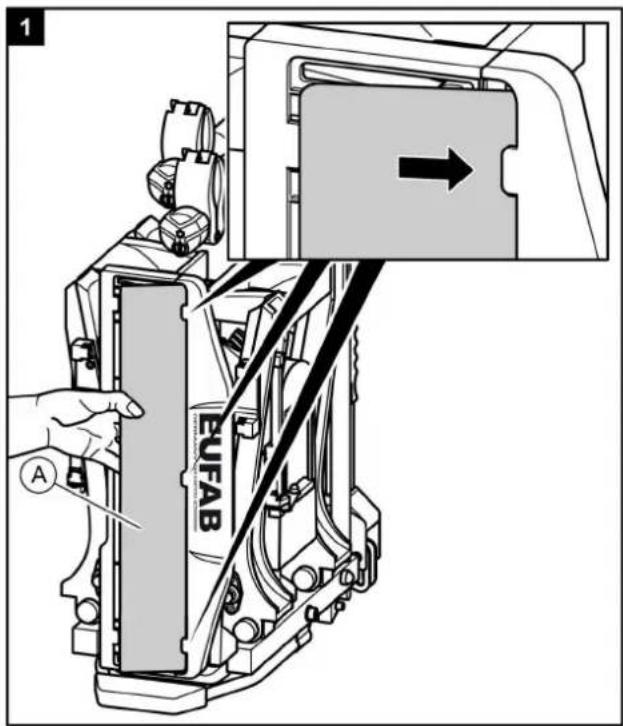

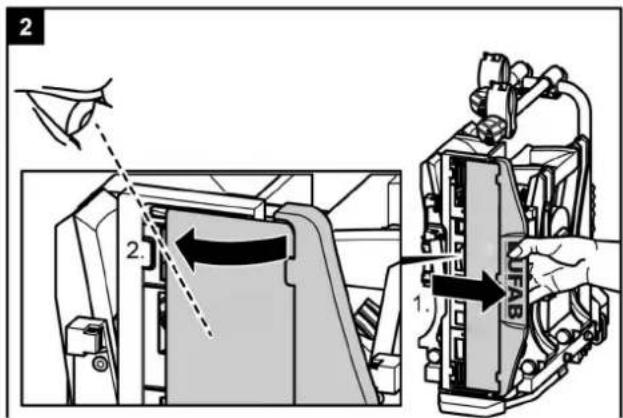

• Před otevřením zadních výklopných dveří odklopte nosič jízdních kol. Před prvním uvedením do provozu Montáž registrační značky na nosiči jízdních kol Montáž VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení nosiče jízdních kol. Nosič je správně osazený na spojce až po upevnění a několika ujetých kilometrech.

• Po několika ujetých kilometrech zkontrolujte upevnění nosiče ohledně bezpečného osazení.

• V případě uvolněného osazení proveďte montáž znovu. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku zlomení nosiče jízdních kol. Jízda s namontovaným nosičem jízdních kol na neschůdném terénu může vést k odlomení nosiče.

• Nepoužívejte nosič jízdních kol na neschůdném terénu. Vhodná pouze pro použití u osobního automobilu tažného háku.107 UPOZORNĚNÍ U s pojek se na hlavici spojky často nachází vrstva laku.

dosažení co nejlepšího uchycení nosiče jízdních kol by se tato vrstva laku měla opatrně odstranit. Řiďte se pokyny výrobce spojky. VAROVÁNÍ! Újma na zdrav í osob nebo věcné škody ztracením nosiče jízdních kol během jízdy. Nečistý nebo poškozený spoj mezi nosičem jízdních kol a spojkou přívěsu může vést k uvolnění nosiče jízdních kol.

• Poškozenou spojku přívěsu vyměňte.

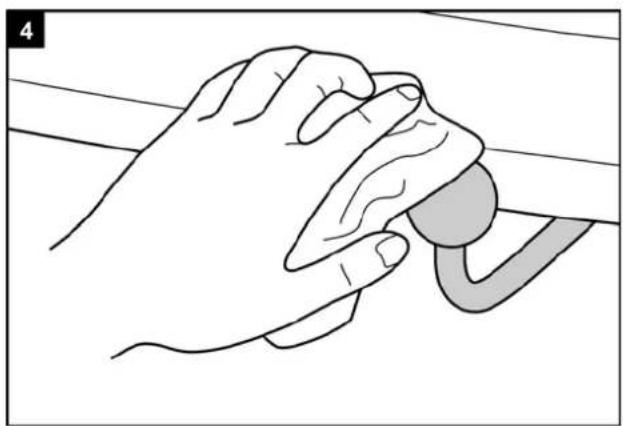

• Spojku přívěsu zbavte nečistot, prachu a tuku. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku poškozeného nosiče jízdních kol. Poškození nosiče, jako jsou např. ohnuté díly, trhliny nebo poškrábání, vylučují bezpečné fungování nosiče.

• Nosič jízdních kol nemontujte, pokud je poškozený.

• Postupujte, jak je popsáno v kapitole Údržba. Montáž a použití Montáž nosiče jízdních kol na spojce přívěsu

• Vozidlo odstavte na rovné ploše.

• Zatáhněte ruční brzdu. Montáž108 VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení nosiče jízdních kol během jízdy. Uvolněný spoj mezi nosičem jízdních kol a spojkou přívěsu může vést k uvolnění nosiče jízdních kol.

• Zkontrolujte nosič jízdních kol, zda je bezpečně upevněný.

• V případě uvolnění spoje zopakujte pracovní kroky 4 až

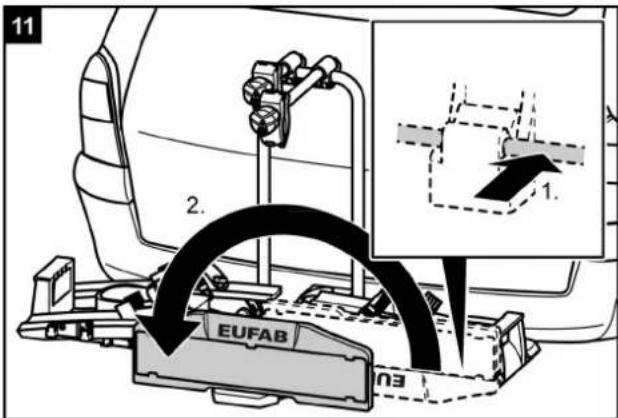

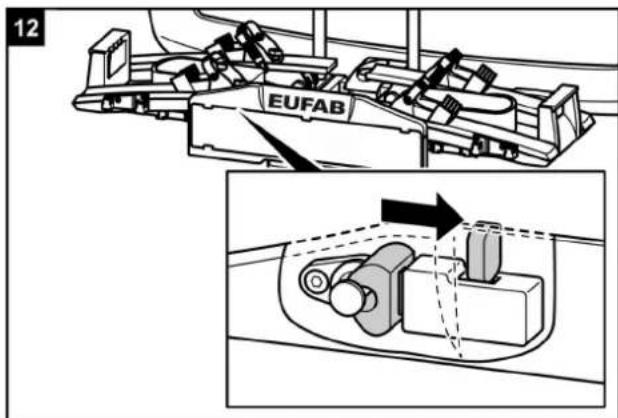

lepšení, musí se v případě potřeby seřídit rychlouzávěr, viz kapitola Údržba. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku nezajištěného držáku registrační značky. Pokud se držák registrační značky nezajistí blokovacím čepem, může se během jízdy uvolnit.

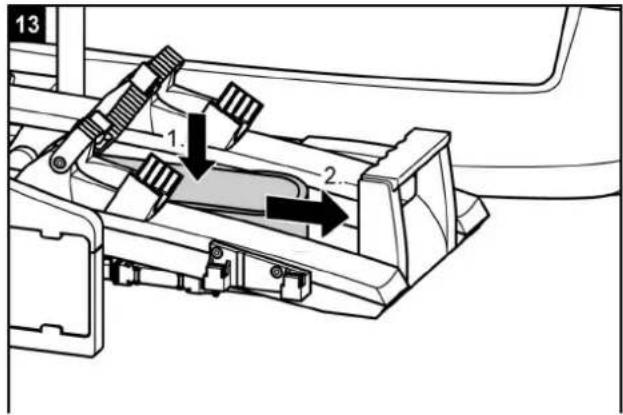

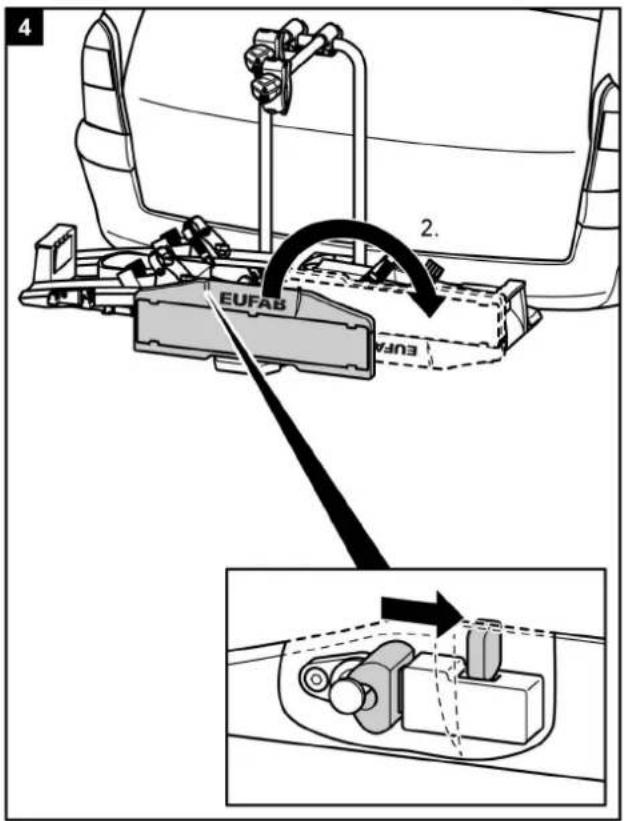

Zatáhněte zpět blokovací čep.

2. Překlopte držák registrační značky, dokud

slyšitelně nezapadne.

otvoru držáku registrační značky

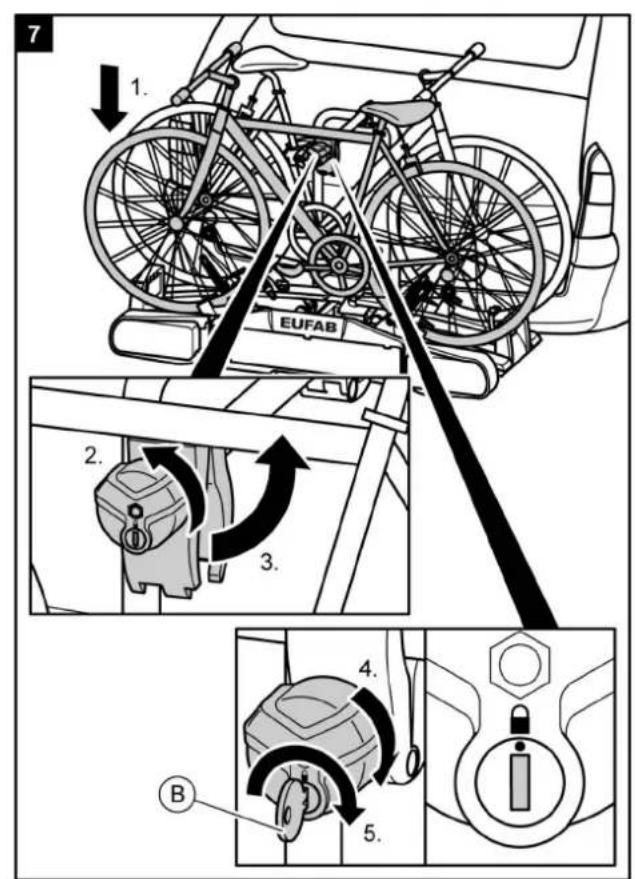

VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku nezajištěného nosiče jízdních kol. Pokud se páka nezajistí uzavřením, může se nosič jízdních kol během jízdy uvolnit z vozidla.

• Nosič jízdních kol uzamkněte.

• Zkontrolujte, zda jste páku zavřeli a vytáhli klíč. Uzamknutím předcházíte i případné krádeži nosiče jízdních kol. Montáž109 VAROVÁNÍ! Újma na zdrav í osob v důsledku nezpozorování jinými účastníky silničního provozu. Jízda bez funkčního osvětlovacího zařízení může vést k nehodám.

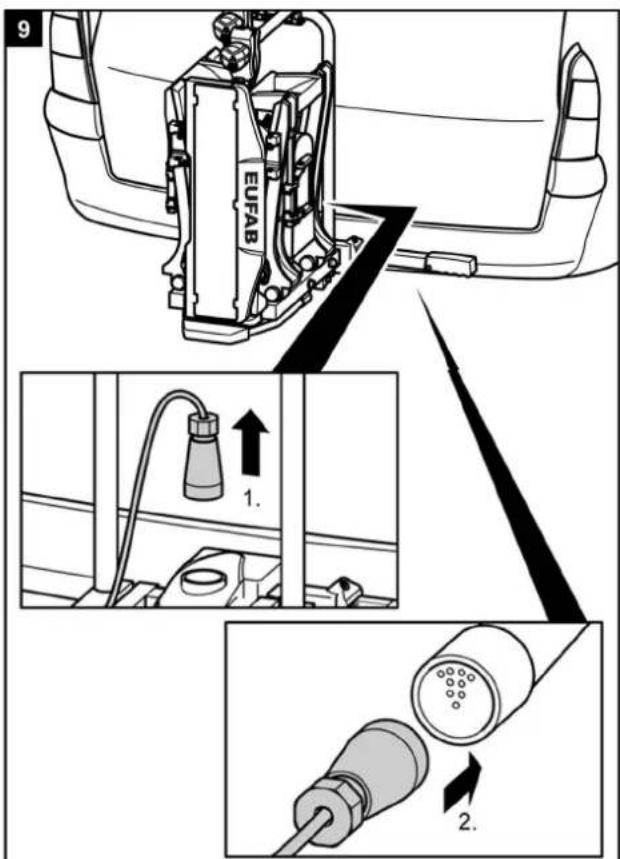

• Před každou jízdou zkontrolujte správnou funkčnost osvětlovacího zařízení.

• V případě potřeby vyměňte vadné žárovky

• Zkontrolujte spoj mezi konektorem a

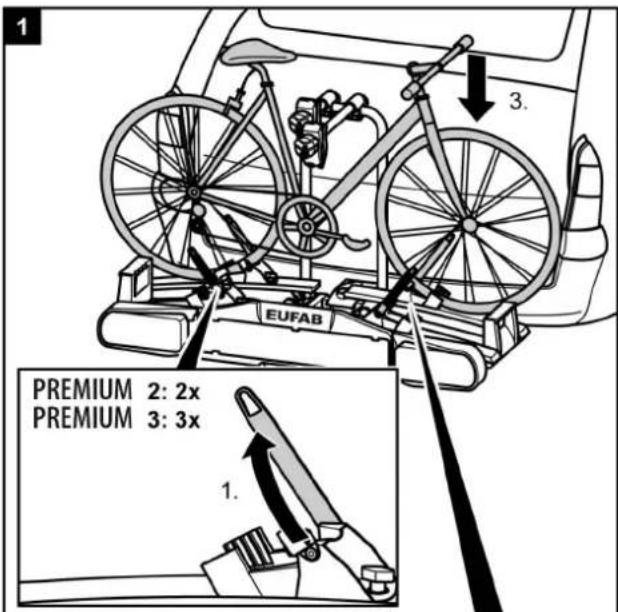

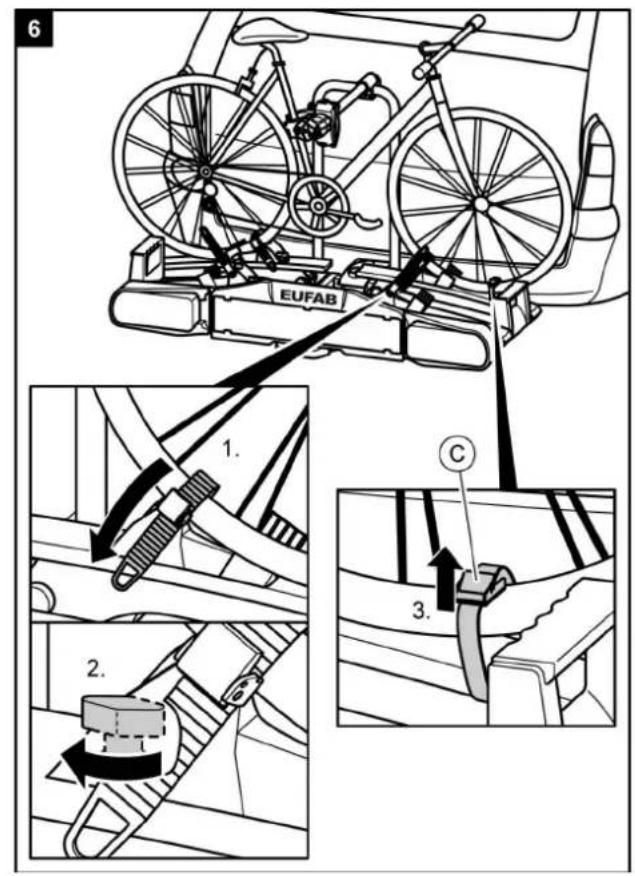

pojkou. Montáž110 UPOZORNĚNÍ Aby se vylepš ily jízdní vlastnosti vašeho vozidla, přimontujte nejdříve nejtěžší kolo. Kromě toho byste měli v případě, pokud montujete pouze jedno jízdní kolo, vložit jízdní kolo do lišty , která se nachází nejblíže k zadní části vozidla. POZOR! Namontovat jízdní kola Možná újma na zdraví osob nebo věcné škody v důsledku poletujících dílů. Díly, které nebyly na jízdních kolec h pevně přišroubovány, se během jízdy mohou uvolnit.

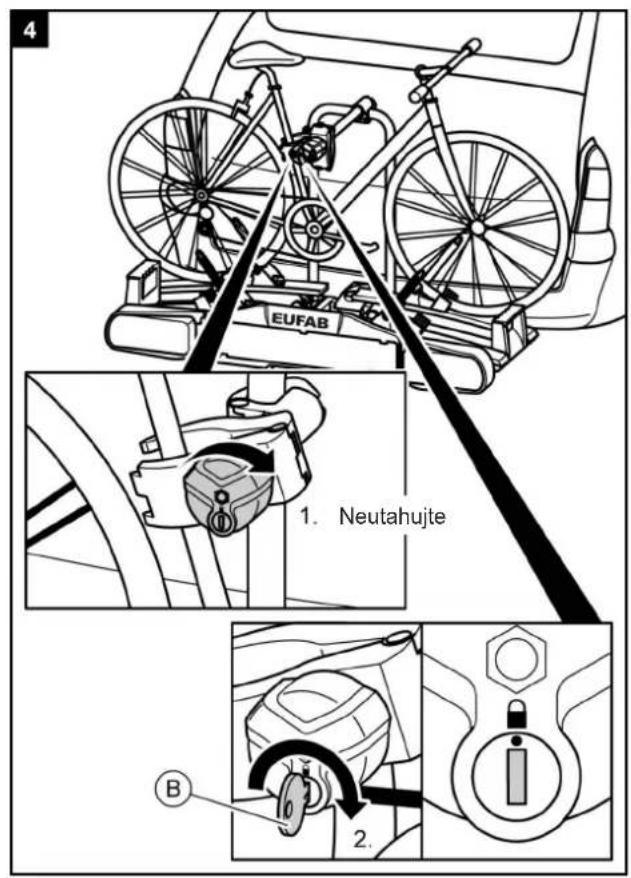

• Odstraňte všechny díly, které nejsou pevně spojeny s jízdním kolem, jako např. hustilky, tašky na jízdní kolo, navigační přístroje, baterie nebo akumulátory. Namontovat jízdní kola111 Namontovat jízdní kola Neutahujte112 VAROVÁNÍ! Újma na zdrav í osob nebo věcné škody v důsledku ztracení jízdního kola během jízdy. Volný spoj mezi nosičem a jízdním kolem může vést k uvolnění spoje a ztrátě jízdního kola.

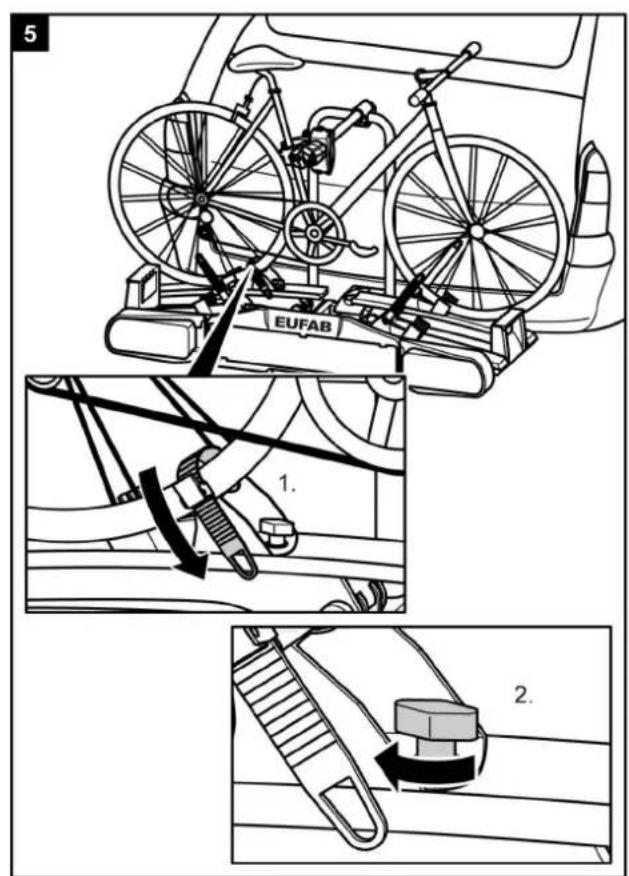

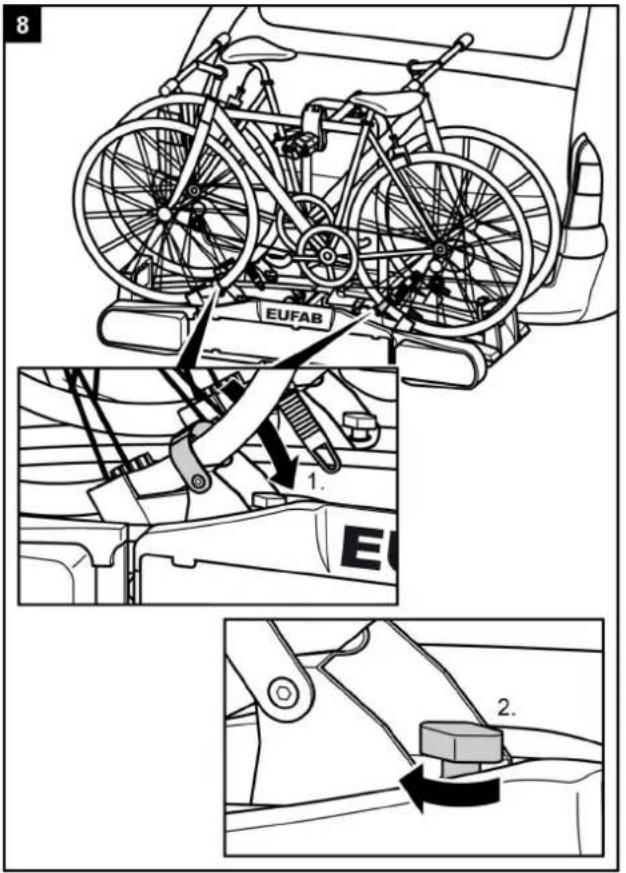

Zkontrolujte jízdní kola, zda jsou bezpečně a kompletně upevněna.

• V případě uvolnění spoje zopakujte pracovní kroky 1 až 10 této kapitoly. VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdního kola. Jízda bez bezpečnostních popruhů může zapříčinit nehody.

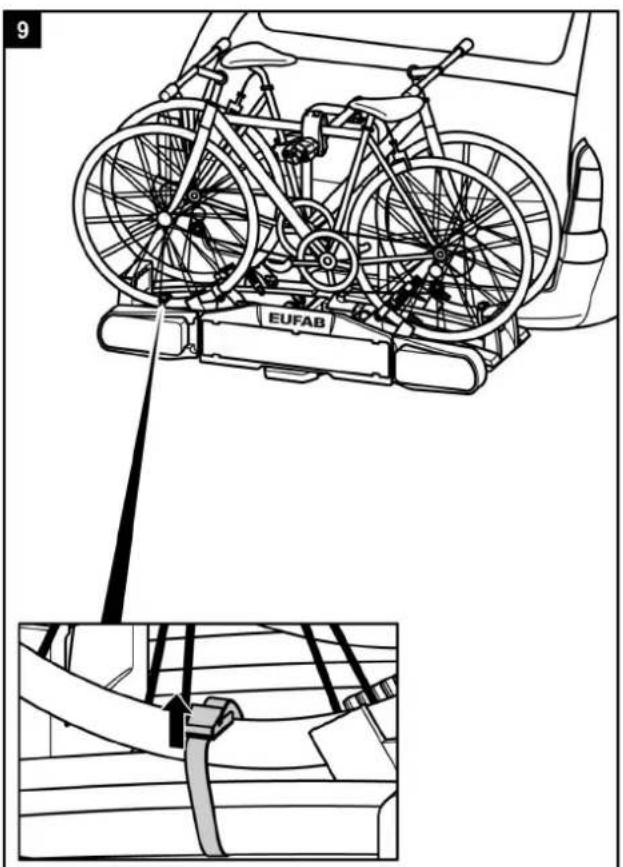

Před každou jízdou zkontrolujte

pevnost osazení popruhu kolem jízdních kol

třmen nosiče (viz krok 10).

• Před každou jízdou zkontrolujte správnost a pevnost osazení obou popruhů kolem předního kola a popruh kolem zadního kola jízdních kol.

• Příp. popruhy dotáhněte.

• Před každou jízdou zkontrolujte, zda nejsou použité popruhy poškozené a opotřebované.

• Poškozené nebo opotřebované popruhy se musejí před jízdou vyměnit za nepoškozené popruhy. Za tím účelem

mohou používat pouze popruhy, k teré jsou schváleny společností EAL GmbH. Namontovat jízdní kola113 OPATRNĚ! Újma na zdrav í nebo věcné škody v důsledku náhlého sklopení. Části těla nebo předměty, které se při sklopení nacházejí pod nosičem nebo před ním, se mohou přivřít.

• Ujistěte se, že se pod nosičem nic nenachází.

• Dávejte pozor na tělo, hlavně na hlavu, dodržujte bezpeč nostní odstup.

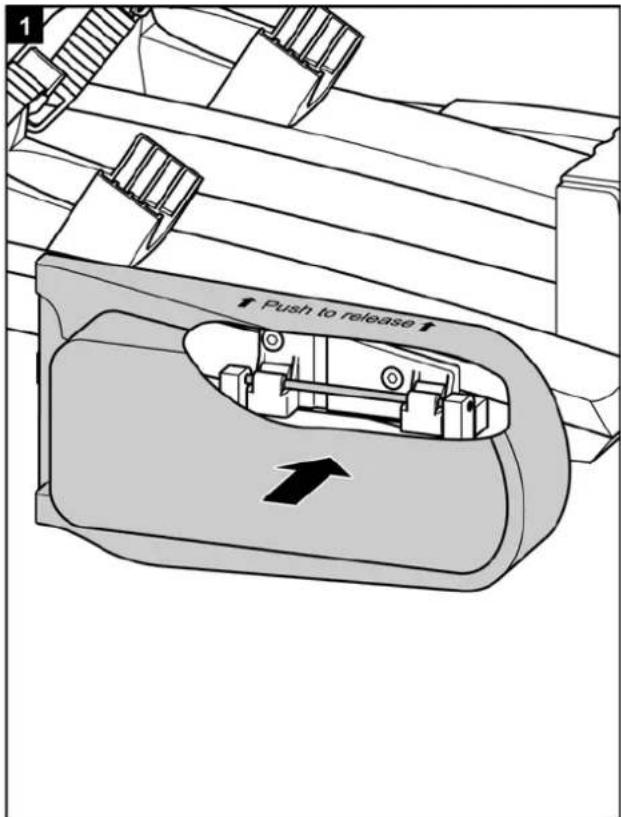

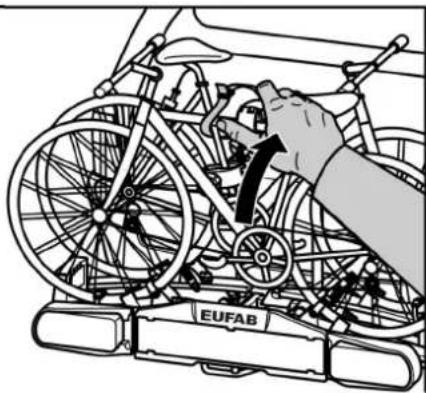

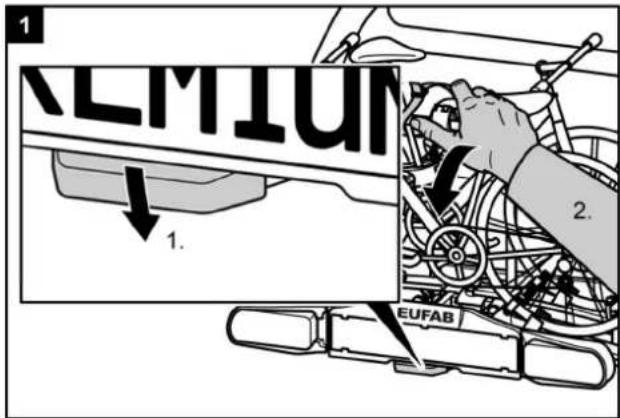

Nosič přidržte při sklápění

třmen. Pomocí chodidla uvolněte zablokování (1.)

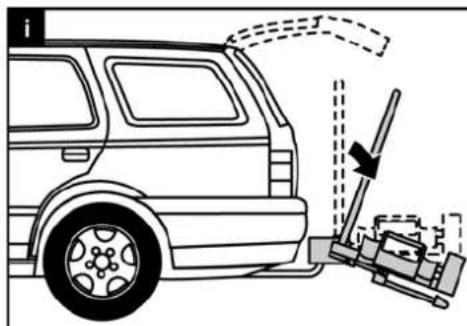

poté rukou překlopte nosič dolů (2.). Překlopení nosiče jízdních kol, přístup k zavazadlovému prostoru POZOR! Věc né škody v důsledku otevřených zadních výklopných dveří. Zadní výklopné dveře by mohly narazit na nosič jízdních kol a poškodit se.

• Elektrické zadní výklopné dveře vypněte a ovládejte manuálně.

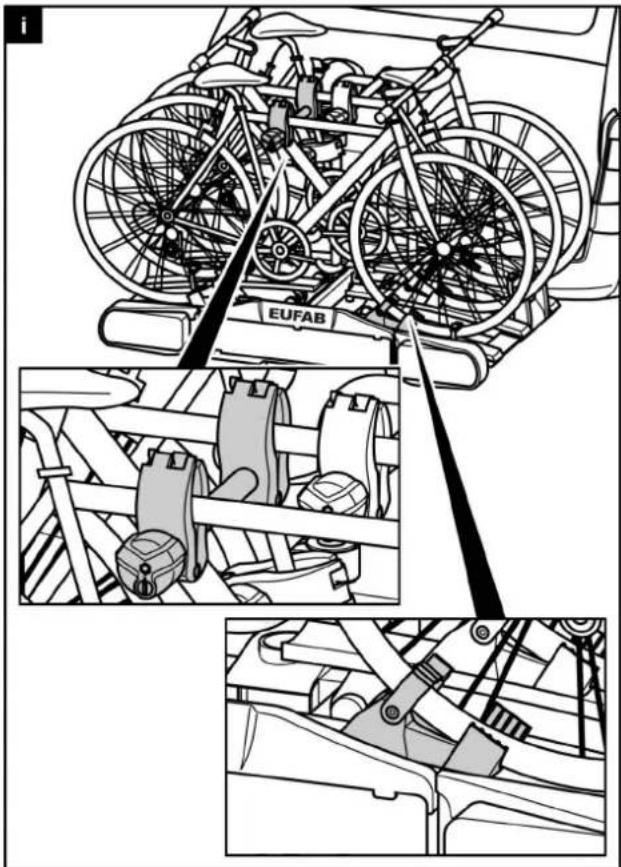

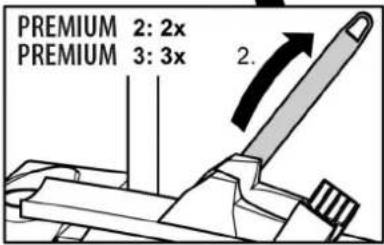

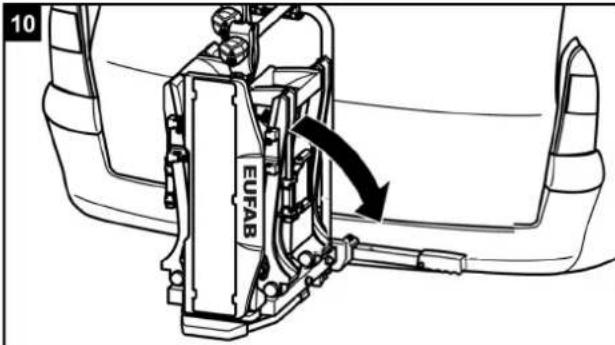

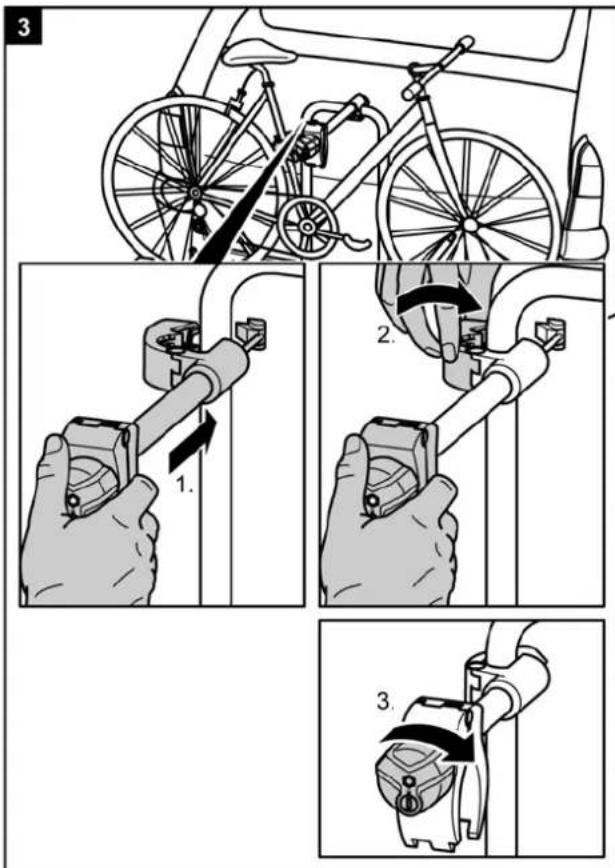

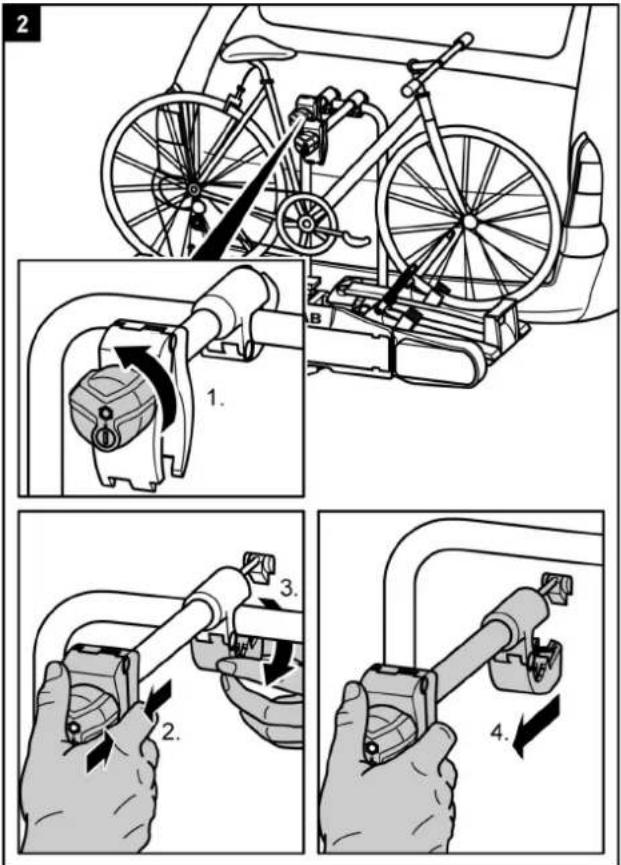

• Před otevřením zadních výklopných dveří odklopte nosič jízdních kol. UPOZORNĚNÍ Montáž třetího jízdního kola se provádí na pneumatice pomocí volných zarážek kol jako při upevnění prvního a druhého jízdního kola. Navíc se třetí jízdní kolo spojí s rámem středního kola pomocí krátkého držáku rámu. PREMIUM 3: Montáž třetího jízdního kola VAROVÁNÍ! Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdního kola během jízdy. Jízda bez bezpečnostních popruhů může zapříčinit nehody. Uvolněný spoj mezi nosičem a jízdním kolem může vést k uvolnění spoje a ztrátě jízdního kola.

• Bezpodmíneč ně dodržujte všechna výstražná upozornění uvedená na straně

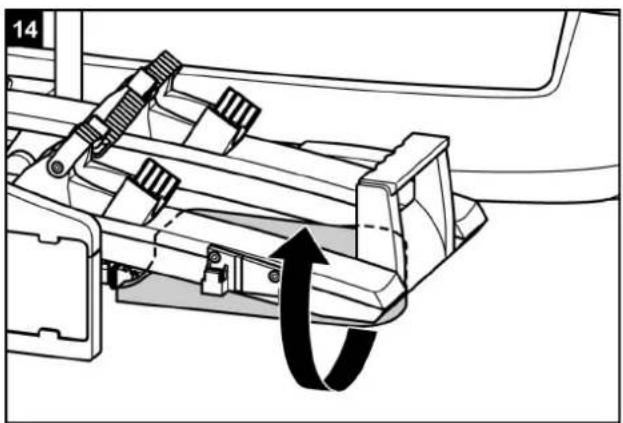

Překlopení nosiče jízdních kol114 OPATRNĚ! Možná újma na zdraví nebo věcné škody v důsledku vyklopení. Části těla nebo předměty, které se nacházejí mezi nosičem a vozidlem, se mohou přivřít.

• Ujistěte se, že mezi nosičem a vozidlem nic nenachází.

Odstraňte vše v prostoru mezi nosičem

ozidlem. VAROVÁNÍ! Možná újma na zdraví nebo věcné škody v důsledku ztracení nosiče jízdních kol během jízdy. Neodklopený nosič jízdních kol může vést k odtržení nosiče nebo spojky.

• Před jízdou odklopte nos ič.

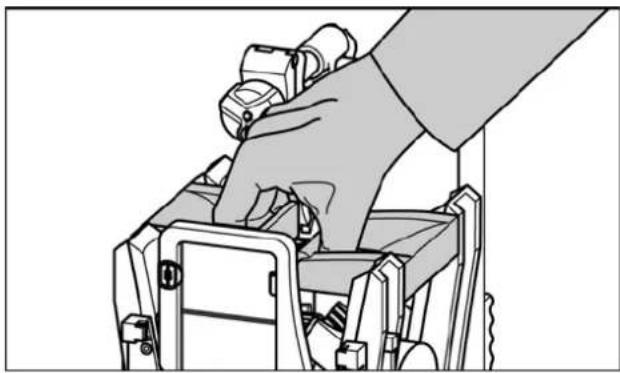

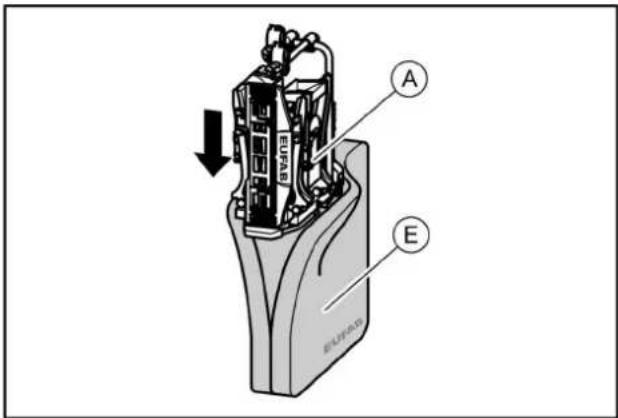

• Zkontrolujte, zda nosič jízdních kol řádně zapadnul. V případě potřeby nechte nosič zapadnout podle výše uvedeného popisu. Demontáž nosiče jízdních kol Překlopení nosič e jízdních kol / demontáž115 Čištění a ošetřování Nosič jízdních kol se dá čistit jemným čisticím prostředkem, teplou vodou a/nebo jemnou utěrkou. Předtím odstraňte hrubou nečistotu a prach. Nepoužívejte rozpouštědla ani podobné čisticí přípravky, protože mohou poškodit nosič jízdních kol. Nosič jízdních kol nechte volně osušit. Nepoužívejte fén ani jiná výhřevná tělesa k urychlení procesu schnutí. Nosič jízdních kol čistěte pravidelně v pobřežní oblasti a při používání za podmínek v zimě, aby se smyla sůl a prodloužila jeho životnost. Nosič jízdních kol uskladněte při delším čase nepoužívání (např. přes zimu) na suchém a chráněném místě, aby se prodloužila jeho životnost. Přenášení nosiče jízdních kol Uložení nosiče jízdních kol do přepravní tašky Při sejmutí nosiče jízdních kol postupujte následně v opačném pořadí oproti montáži Nejdříve povolte blokovací čep za držákem registrační značky. Přenášení a uložení / Čištění a oš etřování116 Údržba Před kaž dou jízdou zkontrolujte nosič jízdních kol ohledně opotřebování. Obzvláště se musejí vyměnit vadné kovové díly a upínací řemeny. K výměně dílů se obraťte na náš zákaznický servis. Každá změna na originálních dílech a materiálech nebo na konstrukci nosiče jízdních kol může negativně ovlivnit bezpečnost a výkonnost. Ocelové díly nosiče jízdních kol byly ve výrobě opatřeny ochranným práškovým lakovým nátěrem proti korozi. Pokud se tato vrstva laku poškodí, zajistěte co nejrychleji profesionální odstranění poškození. Za běžných podmínek a používání nosiče jízdních kol stačí nosič jízdních kol jen očistit, jinak nevyžaduje údržbu. Seřízení rychlouzávěru Tuto údržbu provádějte pouze tehdy, pokud se nosič jízdních kol nedá pevně namontovat na spojku přívěsu tak, jak je to uvedeno v kapitole Montáž.

• Nosič jízdních kol sejměte ze spojky přívěsu podle popisu v kapitole Demontáž.

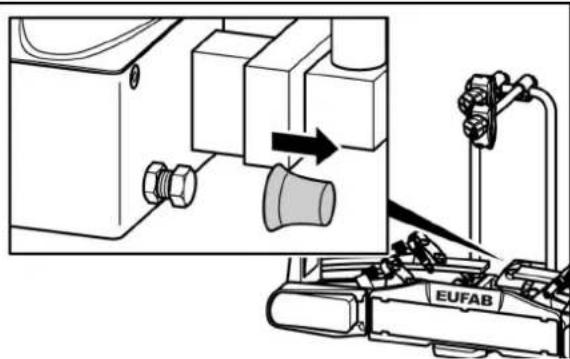

• Stáhněte ochranný kryt proti prachu.

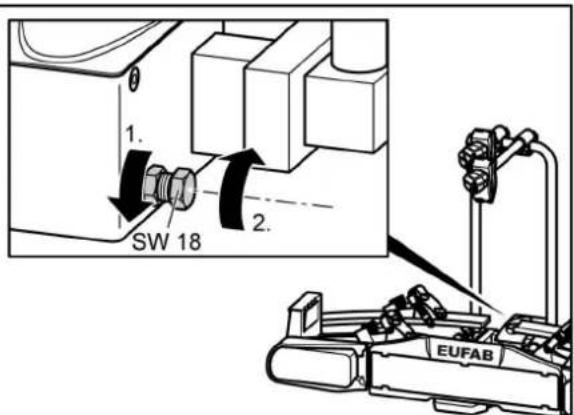

• Mírně povolte pojistnou matici tak, jak je znázorněno na obrázku.

• Nastavovací šroub otočte o čtvrt otáčky.

• Utáhněte pojistnou matici.

• Zkontrolujte, zda nosič nyní pevně přiléhá ke spojce přívěsu, jak je to popsáno v kapitole Montáž. Pokud nikoliv, zopakujte výše uvedené kroky. Údržba / likvidace / kontakt Z důvodu osvětlovacího zařízení patří nosič jízdních kol mezi elektrické přístroje. Elektrické přístroje neodhazujte do domovního odpadu! Vyřazené elektrické a elektronické přístroje se musí sbírat odděleně a odevzdávat na ekologickou recyklaci. O možnostech likvidace vyřazených elektronických přístrojů se můžete blíže informovat u vaší obecní a městské správy. Materiály jsou recyklovatelné. Recyklováním, zhodnocováním látek nebo jinými formami opětovného zhodnocení vyřazených přístrojů významně přispíváte k ochraně našeho životního prostředí! Likvidaci nosičů jízdních kol provádějte v souladu se zákony a ustanoveními platnými ve vaší zemi. Telefon

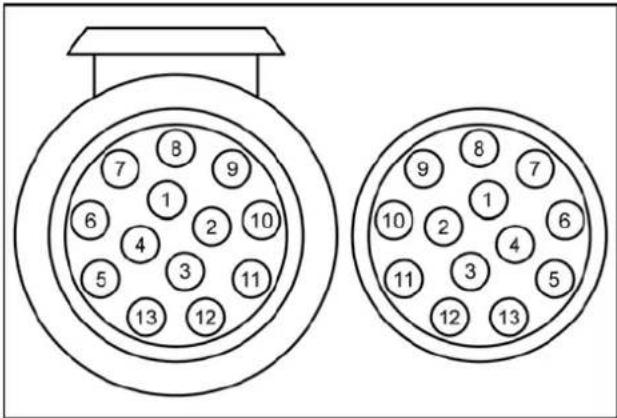

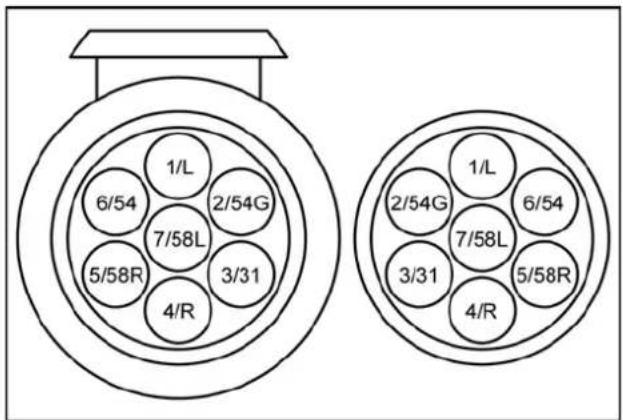

Fax: E-mail: Likvidace Upozornění k ochraně životního prostředí Kontakt EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal NĚMECKO +49 (0) 202 42 92 83 – 0 +49 (0) 202 42 92 83 160 info@eal-vertrieb.com117 Příloha – obsazení konektoru Obsazení konektoru Nosič jízdních kol je vybavený osvětlovacím zařízením. Zařízení se připojuje do zásuvky spojky přívěsu pomocí 13-pólového konektoru. Pokud má vaše vozidlo místo 13- pólové přípojky k dispozici pouze 7-pólovou přípojku, jsou zde uvedeny příslušné příklady osazení. T yto informace jsou určeny pouze k přestavení prostřednictvím specializované firmy. Přestavení prostřednictvím nevyškolené os oby je zakázáno. 7 pin 13 pin118 Příloha – Přehled o náhradních dílech (explozivní výkres)119 Příloha – Přehled o náhradních dílech (tabulka)
