BEDIENUNGSANLEITUNG Premium III Eufab

Kupplungsvoraussetzungen.......................................

der ersten Inbetriebnahme.................................................

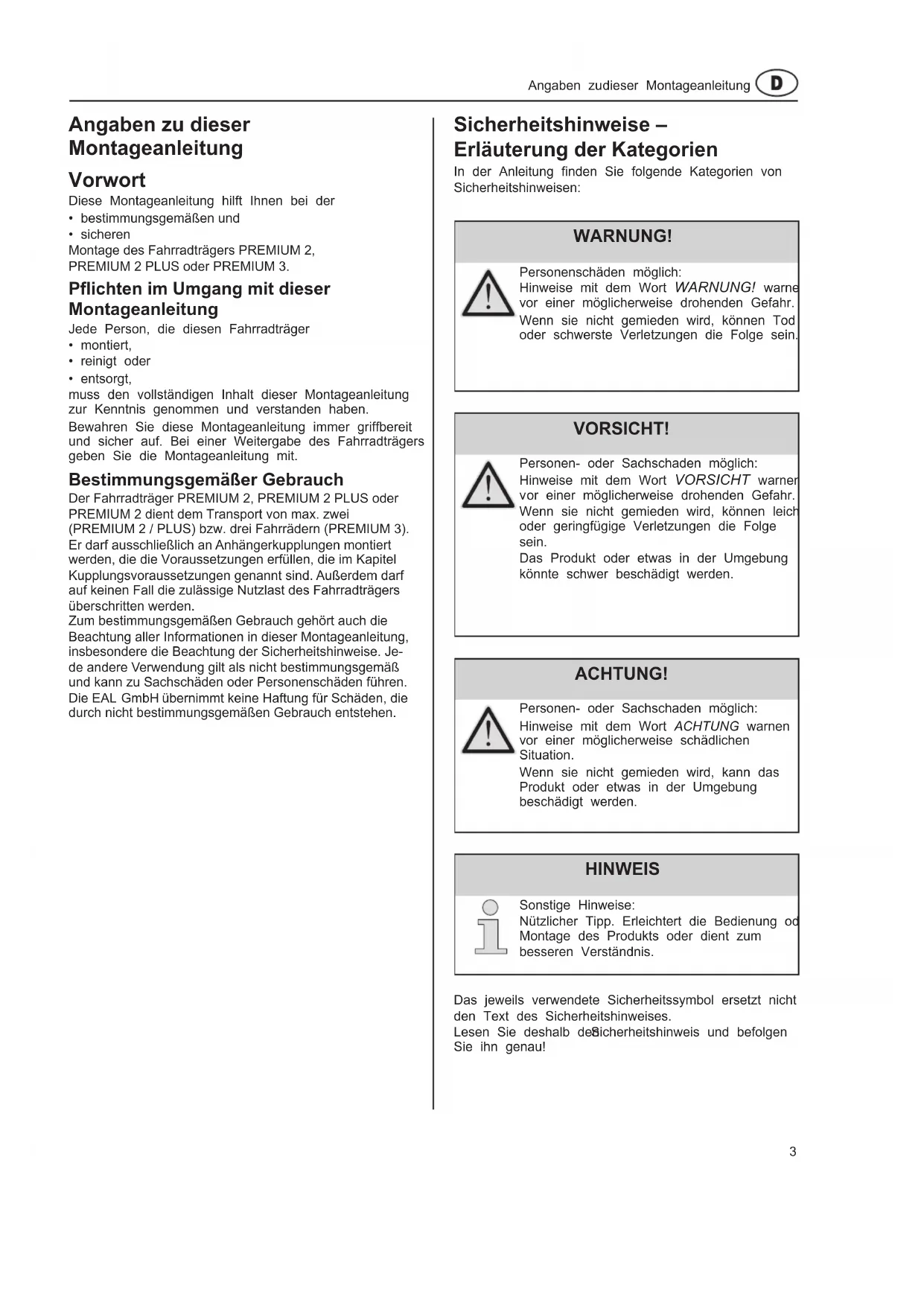

or einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. Das Produkt oder etwas in der Umgebung könnte schwer beschädigt werden. WARNUNG! Personenschäden möglich: Hinweise mit dem Wort WARNUNG! warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. Sicherheitshinweise – Erläuterung der Kategorien In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises. Lesen Sie deshalb den Sicherheitshinweis und befolgen Sie ihn genau! Angaben zu dieser Montageanleitung Angaben zu dieser Montageanleitung Vorwort Diese Montageanleitung hilft Ihnen bei der

• bestimmungsgemäßen und

• sicheren Montage des Fahrradträgers PREMIUM 2, PREMIUM 2 PLUS oder PREMIUM 3. Pflichten im Umgang mit dieser Montageanleitung Jede Person, die diesen Fahrradträger

• entsorgt, muss den vollständigen Inhalt dieser Montageanleitung zur Kenntnis genommen und verstanden haben. Bewahren Sie diese Montageanleitung immer griffbereit und sicher auf. Bei einer Weitergabe des Fahrradträgers geben Sie die Montageanleitung mit. Bestimmungsgemäßer Gebrauch Der Fahrradträger PREMIUM 2, PREMIUM 2 PLUS oder PREMIUM 2 dient dem Transport von max. zwei (PREMIUM 2 / PLUS) bzw. drei Fahrrädern (PREMIUM 3). Er darf ausschließlich an Anhängerkupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen genannt sind. Außerdem darf auf keinen Fall die zulässige Nutzlast des Fahrradträgers überschritten werden. Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung aller Informationen in dieser Montageanleitung, insbesondere die Beachtung der Sicherheitshinweise. Je- de andere Verwendung gilt als nicht bestimmungsgemäß und k ann zu Sachschäden oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.4 WARNUNG! Personenschäden durch Brechen der Anhängerkupplung möglich. Durch Montage des Fahrradträgers an einer Kupplung aus zu weichem Material könnte die Kupplung brechen.

• Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguss GG52 oder besserer Güte.

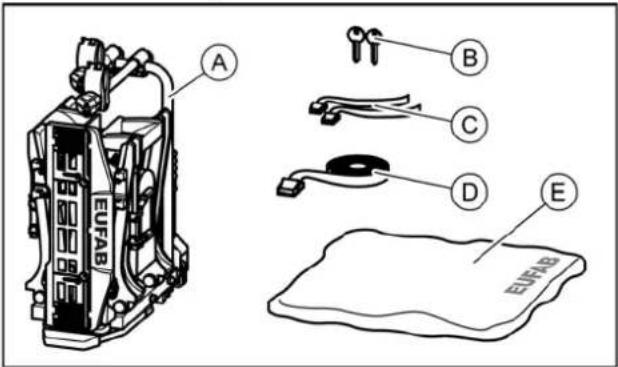

• Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunsts toff. Montieren Sie den Fahrradträger nur an Anhänger- kupplungen, die folgende Eigenschaften besitzen: Material:.............. mind. Stahl St52 oder Grauguss GG52 D-Wert:................................................................ ≥ 7,6 kN Beachten Sie die Hinweise des Kupplungsherstellers. Kupplungsvoraussetzungen Lieferumfang Die max. Nutzlast des Fahrradträgers sowie die zulässige Stützlast der Anhängerkupplung dürfen nicht überschritten werden. Das zulässige Gesamtgewicht, sowie die zulässige Achslast des Fahrzeuges darf durch Fahrradträger und Ladung nicht überschritten werden. Beispiele für PREMIUM 2 / PREMIUM 2 PLUS Lieferumfang / Technische Daten / Kupplungsvoraussetzungen A = Fahrradträger B = 2 Schlüssel C = 2 Sicherheitsgurte für Vorderräder, PREMIUM 2 (3 Sicherheitsgurte für Vorderräder, PREMIUM 3) D = 1 Sicherheitsgurt für Fahrradrahmen E = Aufbewahrungstas che Technische Daten Beispiele für PREMIUM 3 PREMIUM 2 PREMIUM 2 PLUS PREMIUM 35 WARNUNG! Personen- oder Sachschaden durch Überladen. Das Übers

hreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stütz last der Anhängerkupplung oder des zulässigen Gesamtgewichts kann

schweren Unfällen führen.

• Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und

ulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls. WARNUNG! Personen- oder Sachschaden durch

erändertes Fahrzeugverhalten. Das Fahren mit dem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.

• Passen Sie Ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.

• Fahren Sie nie schneller als 130 km/h.

• Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.

• Achten Sie darauf, dass Ihr Fahrzeug länger ist als gewohnt. HINWEIS Für diesen Fahrradträger besteht eine europäische Betriebsgenehmigung. Sie ist diesem Träger beigelegt und muss bei Gebrauch des Trägers mitgeführt werden. HINWEIS Beim Fahren mit montiertem Fahrradträger gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderung von Gütern hinter Ihrem Fahrz eug. WARNUNG! Personen- oder Sachschaden durch überstehende Teile. Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile können während der Fahrt Personen- oder Sachschäden verursachen.

• Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen. WARNUNG! Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger. Das Fahren mit zusammengeklapptem Fahrradträger kann zu Unfällen führen. Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.

• Demontieren Sie den Fahrradträger, wenn Sie ihn nicht benötigen.

• Fahren Sie niemals mit

usammengeklapptem Fahrradträger. WARNUNG! Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes

die Fahrräder und den U-Bügel des Trägers (siehe Schritt 10).

• Überprüfen Sie vor jedem Fahrtantritt den

orrekten und festen Sitz der beiden Gurte

orderrad und den Gurt

das Hinterrad des Fahrrades.

Spannen Sie die Gurte ggf. nach.

• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.

• Beschädigte oder v erschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden.

dürfen nur Gurte verwendet werden, die

der EAL GmbH dafür zugelassen sind. Sicherheitshinweise Befolgen Sie die Montageanweisung genau. Wenn Sie die Anweisungen nicht befolgen, kann das zu Personen- und Sachschäden führen. Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie Ihren Händler oder den Hersteller um weitere Informa- tionen. Weder Hersteller noch Händler haften für Schäden, die auf einen unsac hgemäßen Gebrauch oder eine unsachgemä-

Montage zurückzuführen sind. Kontrollieren Sie den Fahrradträger und die dazu gehö- rende Ladung regelmäßig! Sie sind dazu verpflichtet und werden im Schadenfall haftbar gemacht. Sicherheitshinweise WARNUNG! Personen- oder Sachschaden durch Abdeckplanen. Abdeckplanen erhöhen den Luftwiderstand. Sie können sich lösen und umherfliegen, das kann zu schweren Unfällen führen.

Benutzen Sie keine Planen.6 ACHTUNG! Sachschaden durch heiße Auspuffgase. Es können Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daran grenzt.

• Benutzen Sie ggf. eine Auspuffblende. ACHTUNG! Sachschaden durch öffnende Heckklappe. Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elek trische Heckklappen abschalten und manuell betätigen.

Klappen Sie den Fahrradträger vor dem

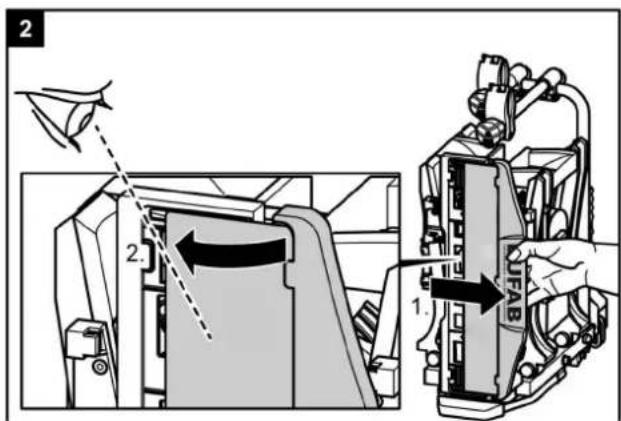

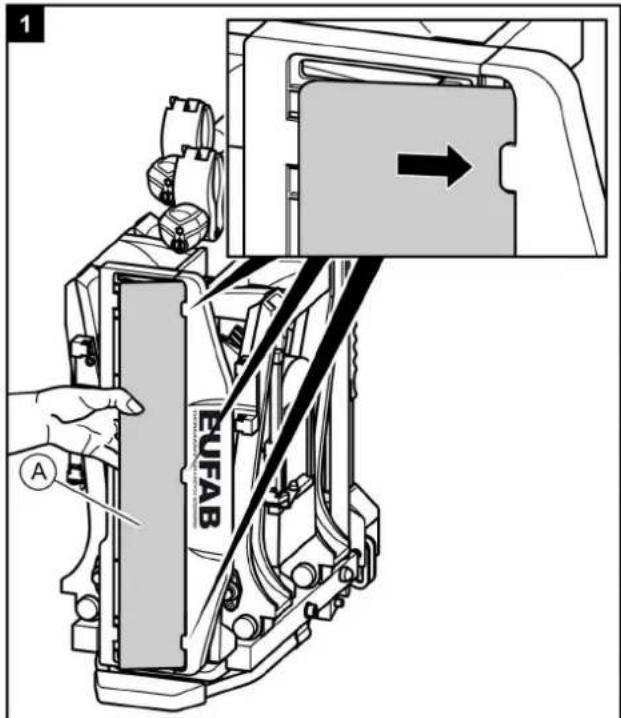

fnen der Heckklappe ab. Vor der ersten Inbetriebnahme Montage des Kennzeichens am Fahrradträger Montage WARNUNG! Personen- oder Sachschaden durch Verlieren des Fahrradträgers. Der Träger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung.

• Kontrollieren Sie die Befestigung des Trägers auf sicheren Sitz nach einigen Kilometern.

• Führen Sie die Montage bei lockerem Sitz neu durch. WARNUNG! Personen- oder Sachschaden durch Abbrechen des Fahrradträgers. Das Fahren mit montierten Fahrradträger in unwegsamen Gelände kann zum Abbrechen des Trägers führen.

• Benutzen Sie den Fahrradträger nicht in unwegsamem Gelände. Nur geeignet für den Einsatz auf einer Pkw- Anhängerkupplung.7 HINWEIS Bei Kupplungen befindet sich oft eine Lackschicht auf der Kupplungskugel. Für den bestmöglichen Halt des Fahrrad- trägers, sollte diese Lackschic ht vorsichtig entfernt werden. Beachten Sie die Hinweise des Kupplungsherstellers. WARNUNG! Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt. Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Tauschen Sie eine schadhafte Anhängerkupplung aus

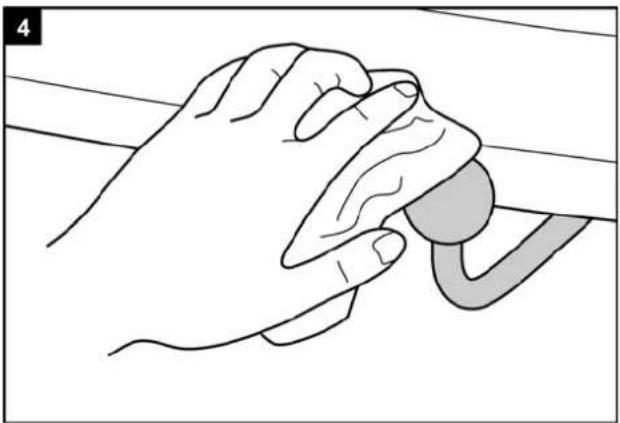

Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett. WARNUNG! Personen- oder Sachschaden durch beschädigten Fahrradträger. Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.

• Gehen Sie wie im Kapitel W artung beschrieben vor. Montage und Benutzung Montage des Fahrradträgers an der Anhängerkupplung

• Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab.

• Ziehen Sie die Handbremse an. Montage8 WARNUNG! Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt. Eine lockere Verbindung zwischen Träger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Prüfen Sie den Fahrradträger auf sichere Befestigung.

• Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 4 bis 8. Sollte sich keine Bes serung einstellen, muss evtl. der Schnellverschluss nachgestellt werden, siehe Kapitel Wartung. WARNUNG! Personen- oder Sachschaden durch ungesicherten Kennzeichenhalter. Wird der Kennzeichenhalter nicht durch den Verriegelungsbolzen gesichert, könnte er sich während der Fahrt lösen.

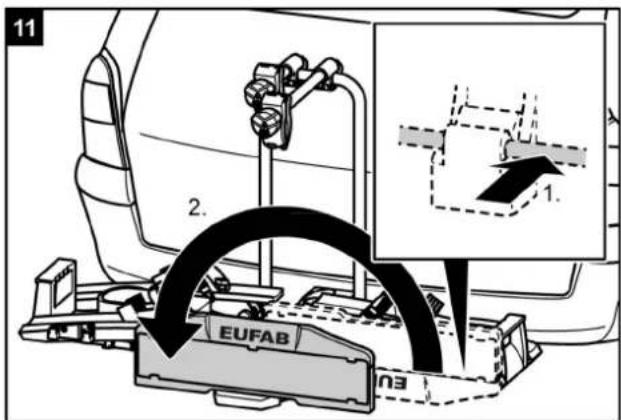

1. Ziehen Sie den Verriegelungsbolzen

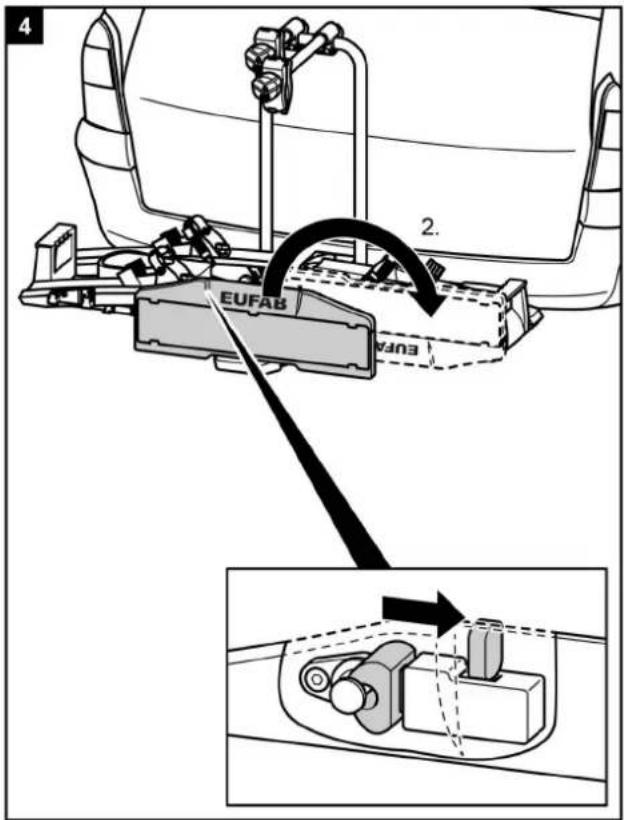

Klappen Sie den Kennzeic henhalter um, bis

erriegelungsbolzen los und lassen Sie ihn in der Bohrung des Kennzeichenhalters einrasten. WARNUNG! Personen- oder Sachschaden durch ungesicherten Fahrradträger. Wird der Hebel nicht durch Abschließen gesichert, könnte sich der Fahrradträger während der Fahrt vom Fahrzeug lösen.

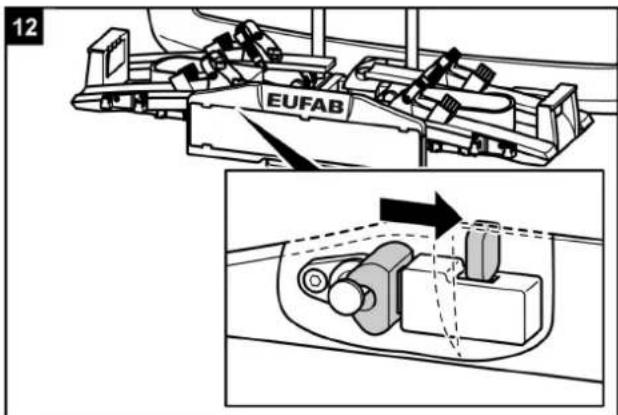

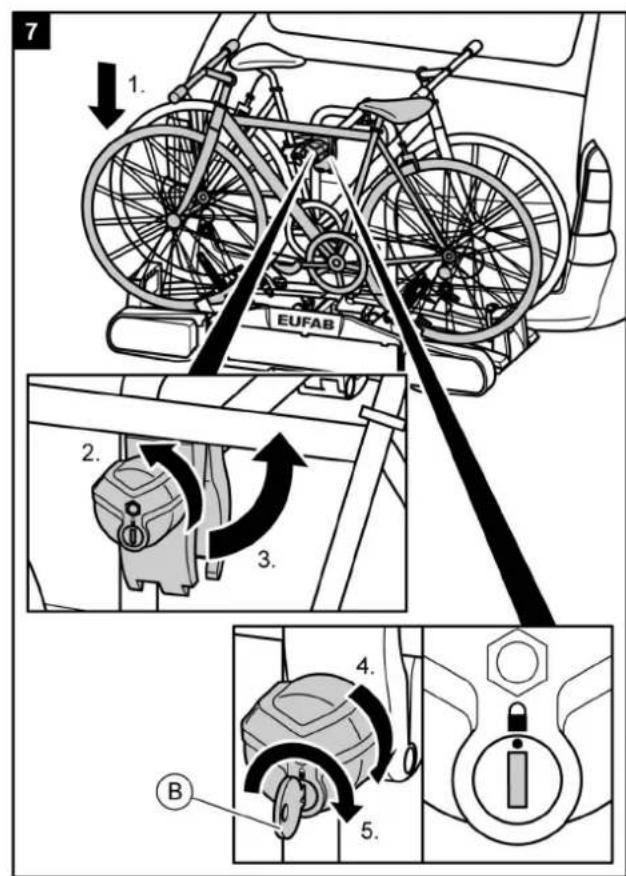

• Schließen Sie den Fahrradträger ab.

• Prüfen Sie, ob Sie den Hebel abgeschlossen und den Sc hlüssel abgezogen haben. Durch das Abschließen beugen Sie auch einem eventuellen Diebstahl des Fahrradträgers vor

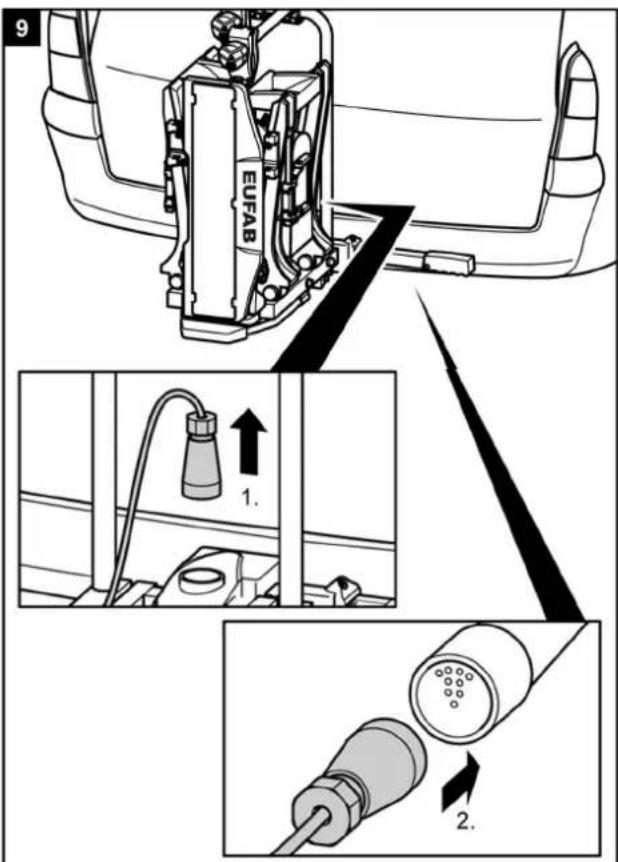

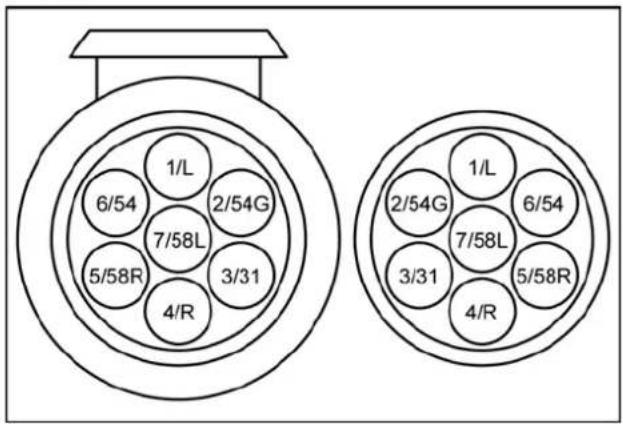

Montage9 WARNUNG! Personenschaden durch nicht Wahrgenommen werden von anderen Verkehrs teilnehmern. Fahren ohne funktionsfähige Beleuchtungsan- lage kann

Überprüfen Sie vor jedem Fahrtantritt die

orrekte Funktion der Beleuchtungsanlage.

echseln Sie ggf. defekte Glühlampen aus.

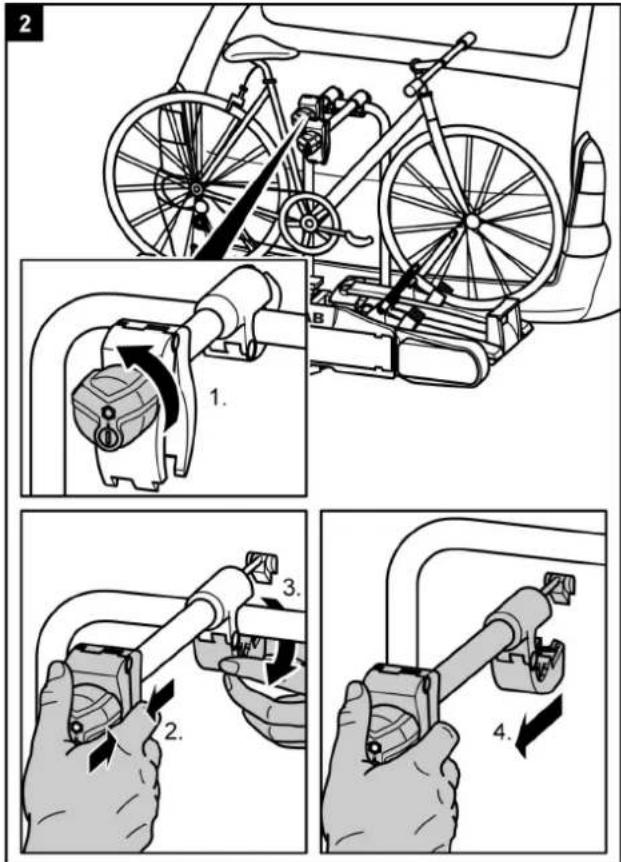

erbindung zwischen Stecker und Kupplung. Montage10 HINWEIS Um das Fahrverhalten Ihres Fahrzeugs zu verbessern, montieren Sie am besten das

hwerste Fahrrad zuerst. Außerdem sollten Sie, wenn Sie nur ein Fahrrad montieren, das Fahrrad

die Schiene setzen, die sich

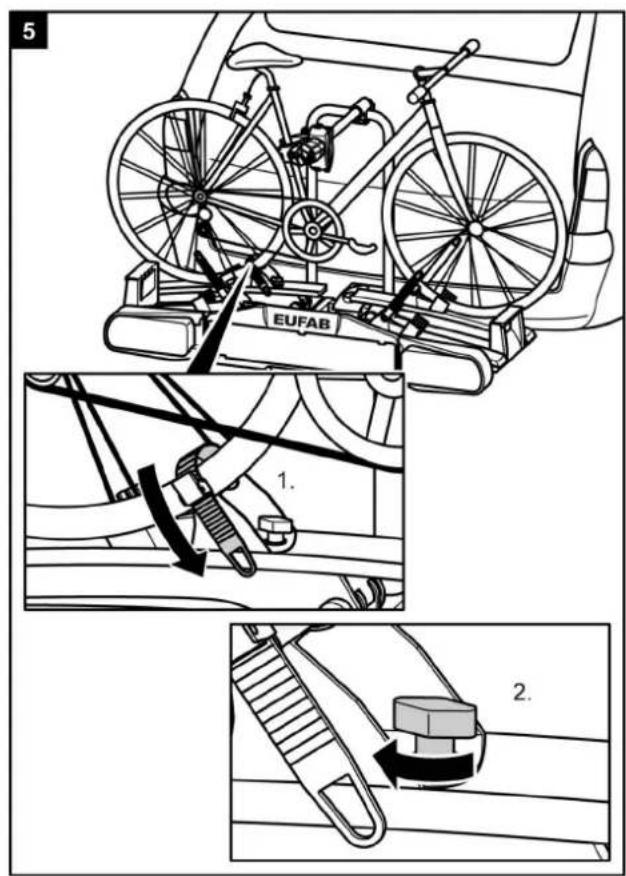

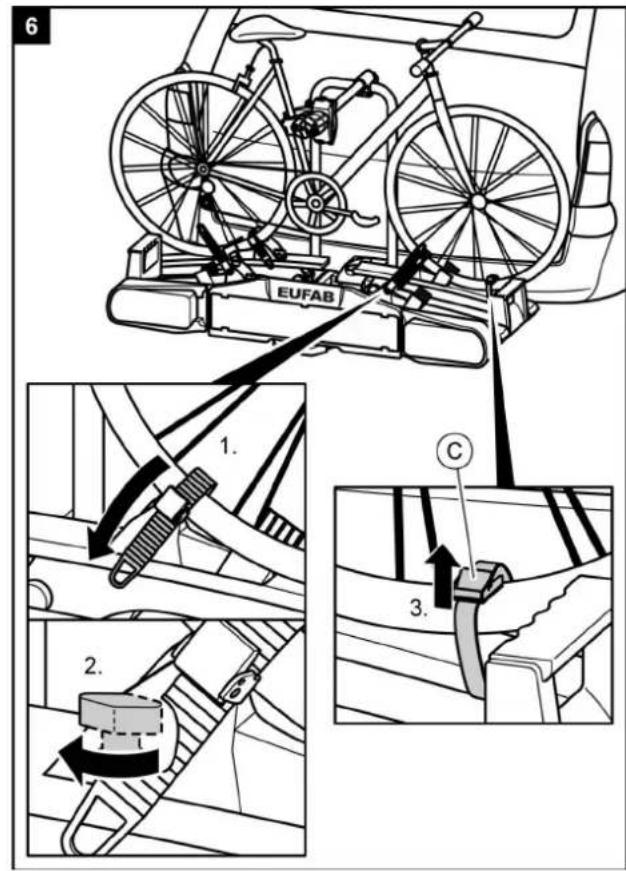

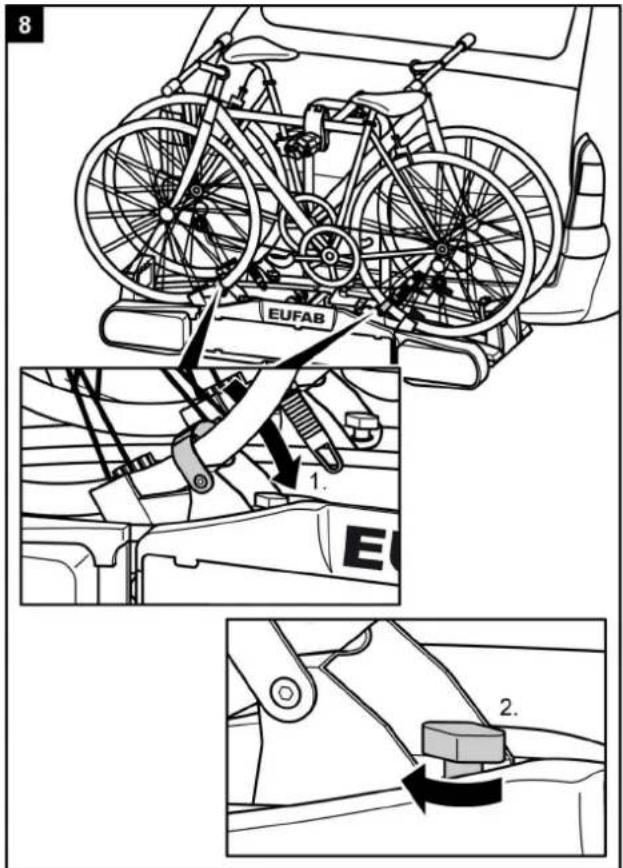

nächsten zum Heck des Fahrzeugs befindet. ACHTUNG! Fahrräder montieren Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt lösen.

• Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie z . B. Luftpumpen, Fahrradtaschen, Navigationsgeräte, Batterien oder Akkus. Fahrräder montieren11 Fahrräder montieren Nicht zu fest anziehen12 WARNUNG! Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt. Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

• Prüfen Sie die Fahrräder auf sichere und

ollständige Befestigung.

• Wiederholen Sie bei lockerer Verbindung die Arbeitschritte 1 bis 10 dieses Kapitels. WARNUNG! Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

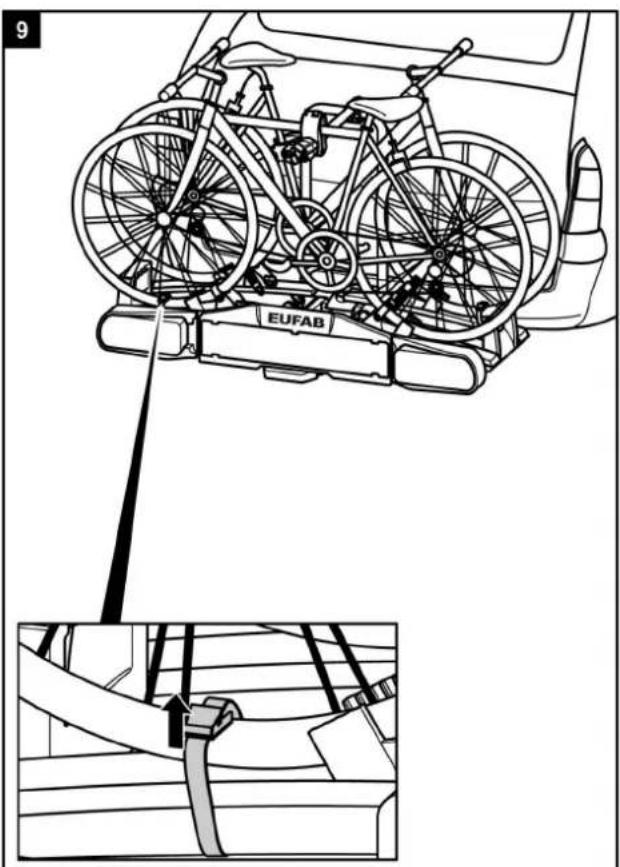

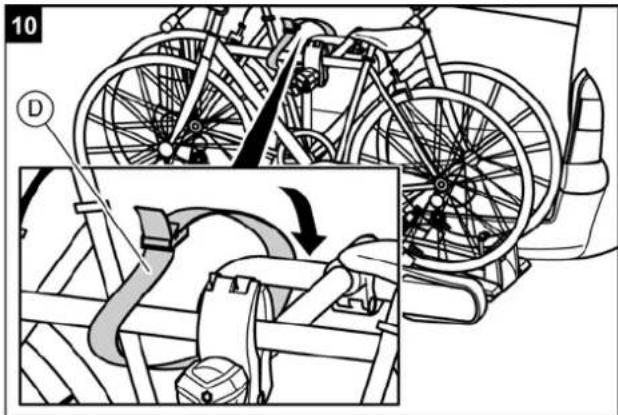

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und den U-Bügel des Trägers (siehe Schritt 10).

Überprüfen Sie vor jedem Fahrtantritt den

orrekten und festen Sitz der beiden Gurte

orderrad und den Gurt

das Hinterrad des Fahrrades.

Spannen Sie die Gurte ggf. nac

Überprüfen Sie vor jedem Fahrtantritt,

die verwendeten Gurte unbeschädigt und unverschlissen sind.

• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden.

dürfen nur Gurte verwendet werden, die

on der EAL GmbH dafür zugelassen sind. Fahrräder montieren13 VORSICHT! Personen- oder Sachschaden durch plötzli- ches Herunterklappen. Körperteile oder Gegenstände, die sich beim Herunterklappen unter oder vor dem Träger befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts un- ter dem Träger befindet.

• Achten Sie auf Ihren Körper, besonders Ih- ren Kopf, halten Sie einen Sicherheitsab- stand ein.

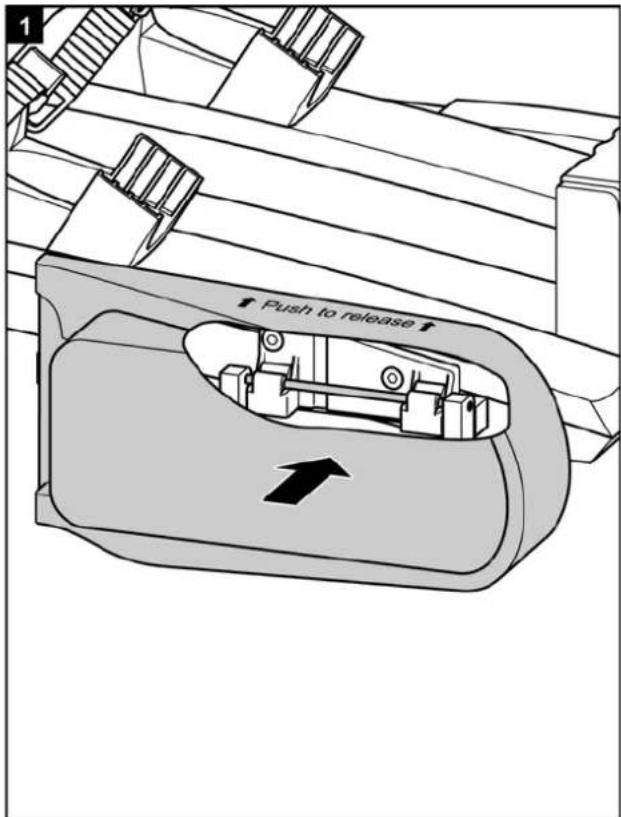

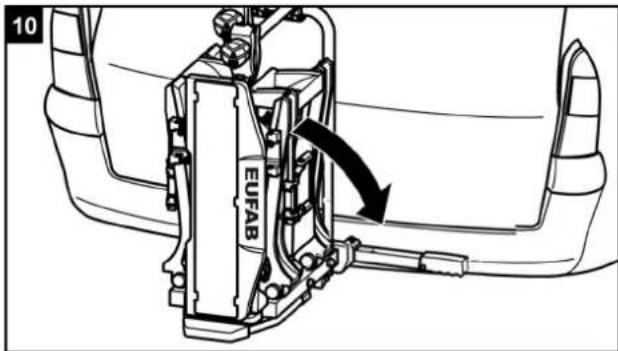

• Halten Sie den Träger beim Herunterklap- pen am U-Bügel fest. Lösen Sie mit dem Fuß die Verriegelung (1.) und kippen Sie dann den Träger mit der Hand nach unten (2.) Fahrradträger kippen, Zugang zum Kofferraum ACHTUNG! Sachschaden durch öffnende Heckklappe. Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

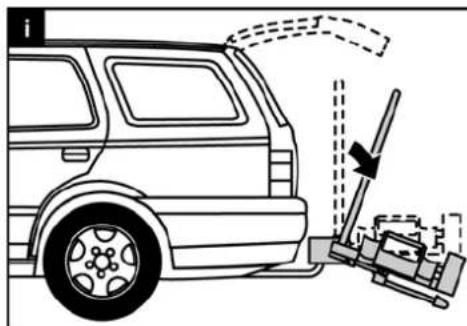

• Elektrische Heckklappen abschalten und manuell betätigen.

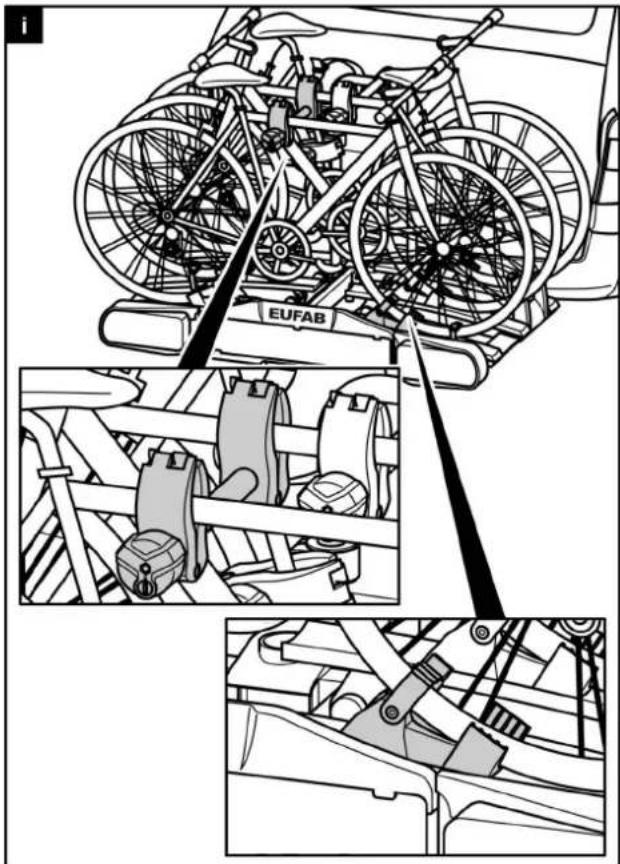

• Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab. HINWEIS Die Montage des dritten Fahrrads erfolgt mit den freien Radstoppern am Reifen wie die Befestigung des ers ten und zweiten Fahrrads. Zusätzlich wird das dritte Fahrrad mit dem kurzen Rahmenhalter mit dem Rahmen des mittleren Fahrrads verbunden. PREMIUM 3: Montage drittes Fahrrad WARNUNG! Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen. Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

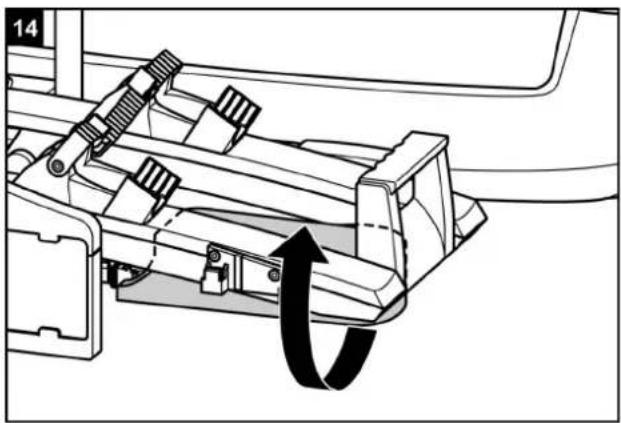

• Beachten Sie unbedingt alle Warnhinweise auf Seite 10. Fahrradträger kippen14 VORSICHT! Personen- oder Sachschaden durch Heraufklappen möglich. Körperteile oder Gegenstände, die sich zwischen Träger und Fahrzeug befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts zwischen Träger und Fahrzeug befindet.

• Entfernen Sie alles im Zwischenraum von Träger und Fahrzeug. WARNUNG! Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich. Ein nicht hochgeklappter Fahrradträger kann zum Abreißen des Trägers oder der Kupplung führen.

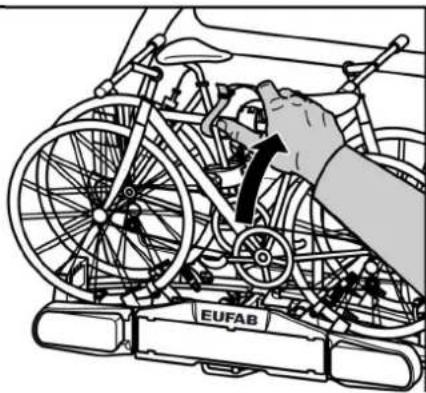

• Klappen Sie den Träger vor der Fahrt hoch.

• Prüfen Sie, ob der Fahrradträger richtig eingerastet ist. Rasten Sie den Träger ggf. wie zuvor beschrieben ein. Demontage des Fahrradträgers Fahrradträger kippen / Demontage15 Reinigung und Pflege Der Fahrradträger kann mit einem milden Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden. Entfernen Sie vorher groben Schmutz und Staub. Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradträger bes

hädigen können. Lassen Sie den Fahrradträger von alleine trocknen. Benutzen Sie keinen Fön oder andere Heizgeräte für eine Beschleunigung des

rocknungsvorgangs. Reinigen Sie den Fahrradträger im Küstenbereich und beim Einsatz bei Winterbedingungen regelmäßig, um Salz abzuspülen und die Haltbarkeit des Fahrradträgers zu

erlängern. Lagern Sie den Fahrradträger

längeren Zeiten ohne Benutzung

über den Winter) trocken und geschützt,

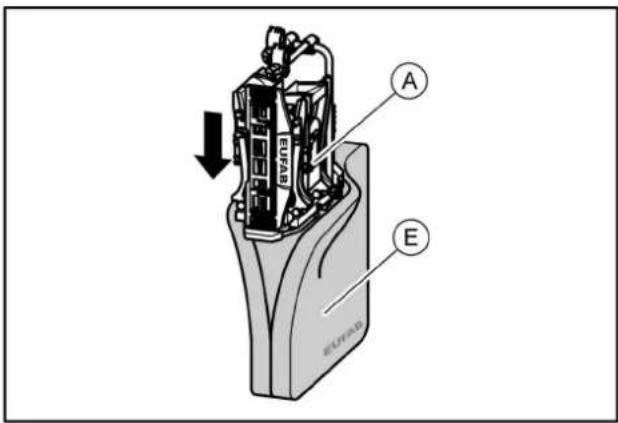

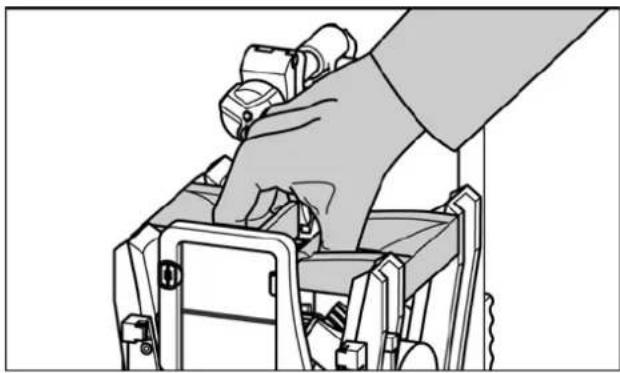

ragen des Fahrradträgers Verstauen des Fahrradträgers in der Aufbewahrungstasche Beim Entfernen des Fahrradträgers gehen Sie anschließend in umgekehrter Reihenfolge der Montage vor. Lösen Sie zuerst den Verriegelungsbolzen hinter dem Kennzeichenhalter. Tragen und Verstauen / Reinigung und Pflege16 Wartung Prüfen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß. Insbesondere defekte Metallteile und Spannriemen müssen ausgetauscht werden. Für den Austausch der Teile wenden Sie sich an unseren Kundenservice.

egliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen. Die Stahlteile des Fahrradträgers wurden werksseitig durch eine Pulverlackbeschichtung gegen Korrosion geschützt. Ist diese Lackschicht beschädigt, sorgen Sie schnellstmöglich für eine professionelle Beseitigung des Schadens. Bei normalen Bedingungen ist der Fahrradträger nur zu reinigen und ansonsten wartungsfrei. Nachstellen des Schnellverschlusses Führen Sie diese Wartung nur durch, wenn sich der Fahrradträger, wie im Kapitel Montage beschrieben, nicht fest auf der Anhängerkupplung montieren lässt.

• Nehmen Sie den Fahrradträger von der Anhängerkupplung ab, wie unter Demontage beschrieben.

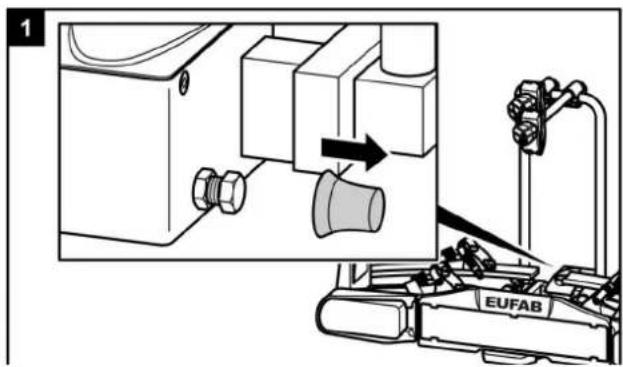

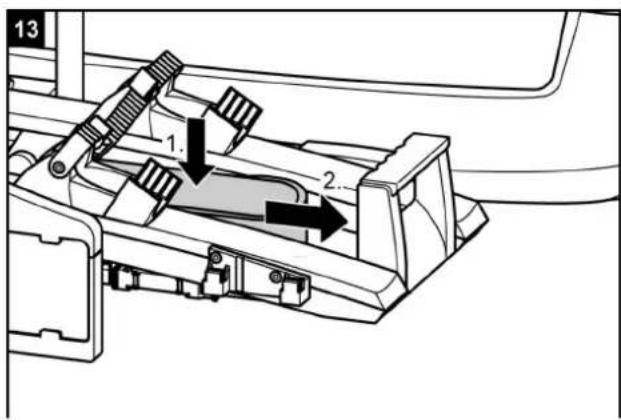

• Ziehen Sie die Staubs

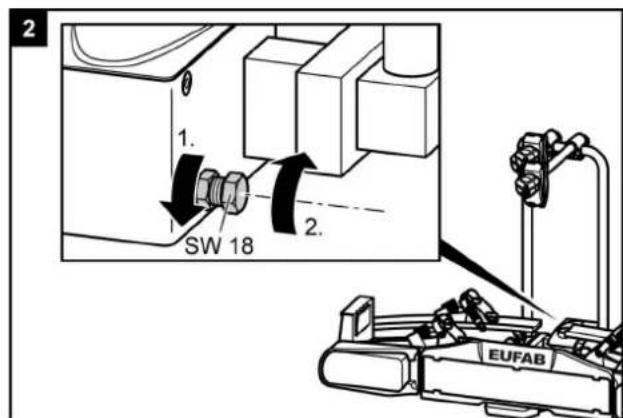

Lösen Sie, wie auf der Abbildung

sehen, die Kontermutter etwas.

Drehen Sie die Stellschraube eine viertel Umdrehung hinein.

• Ziehen Sie die Kontermutter fest.

• Prüfen Sie, ob der Träger nun fest auf der Anhängerkupplung sitzt, wie unter Montage beschrieben. Wenn nicht, wiederholen Sie die oben beschriebenen Schritte.

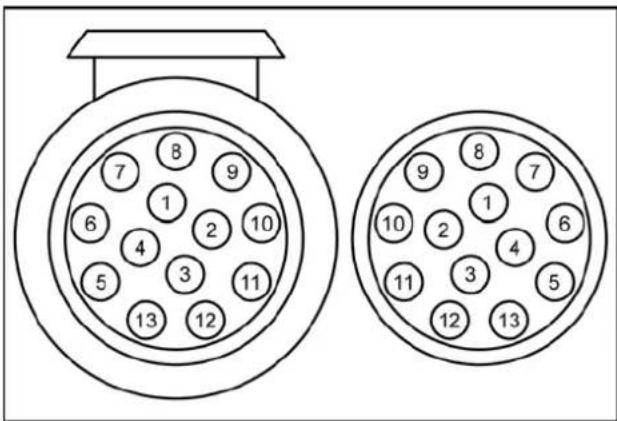

49 (0) 202 42 92 83 – 0 +49 (0) 202 42 92 83 160 info@eal-vertrieb.com Entsorgung Umwelthinweis Durch seine Beleuchtungsanlage ist der Fährradträger ein Elektrogerät. Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie den Fahrradträger entsprechend den in Ihrem Land gültigen Gesetzen und Bestimmungen. Kontakt EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal Deutschland Die Materialien sind recycelbar. Durch Recycling, stoffliche Verwertung oder andere Formen der Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.17 Anhang – Steckerbelegung Steckerbelegung Der Fahrradträger ist mit einer Beleuchtungsanlage ausgestattet. Diese wird mit einem 13 poligen Stecker an der Steckdose der Anhängerkupplung angeschlossen. Sollte Ihr Fahrzeug statt über einen 13 poligen nur über einen 7 poligen Anschluss verfügen sind hier die entsprechenden Belegungen aufgeführt. Diese Information ist nur für die Umrüstung bei einem Fachbetrieb bestimmt. Eine Umrüs tung durch nicht geschulte Personen ist nicht zulässig. 7 Pin 13 Pin18 Anhang – Übersicht Ersatzteile (Explosionszeichnung)19 Anhang – Übersicht Ers atzteile (Tabelle)
