BEDIENUNGSANLEITUNG FINCH 11584 Eufab

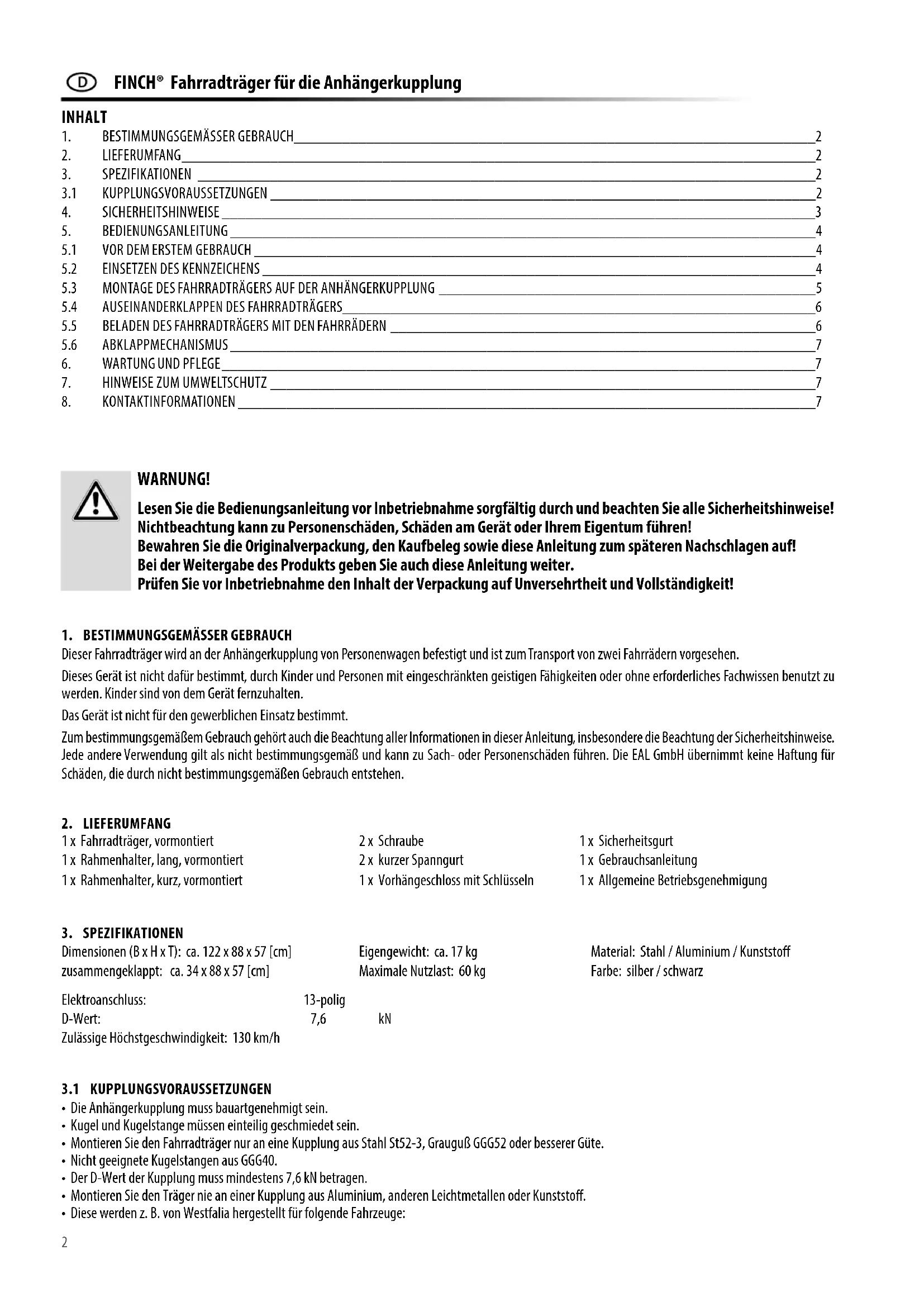

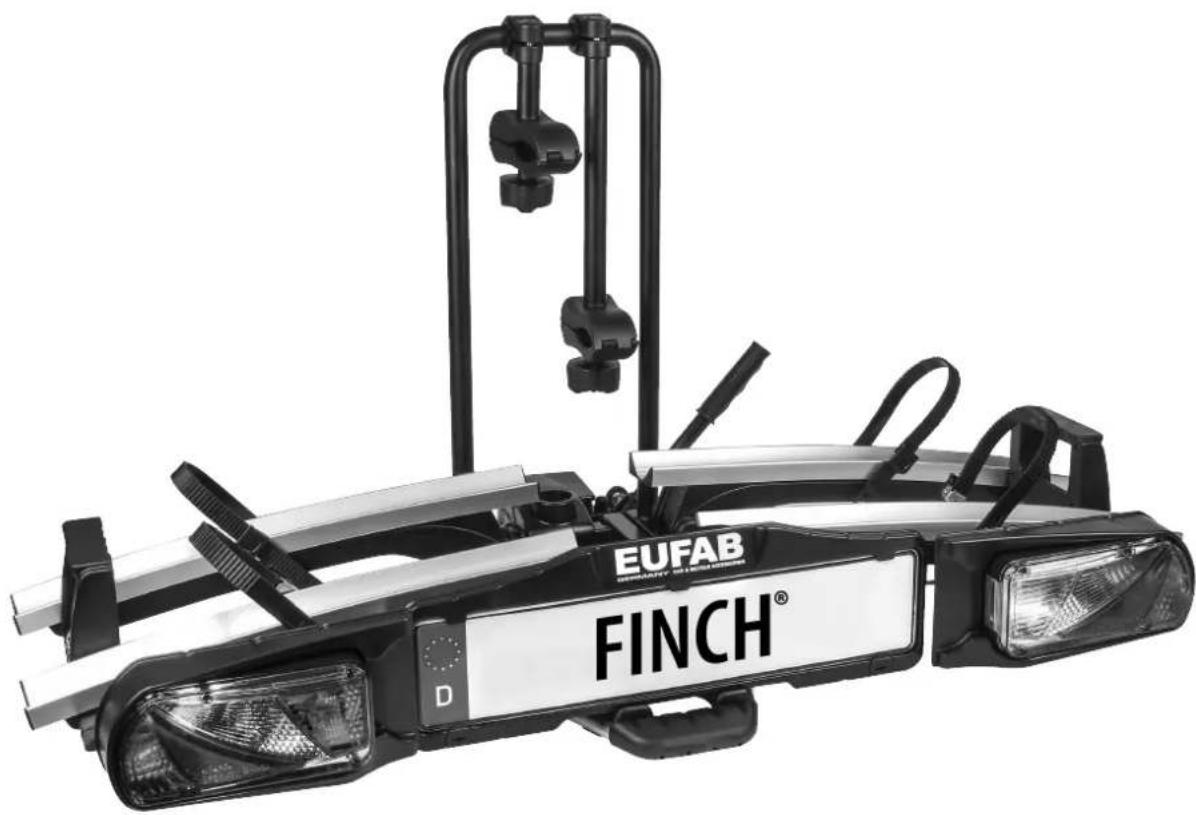

• Art.-Nr.: 11584 FINCH® Fahrradträger für die Anhängerkupplung Bedienungsanleitung p. 2
• Article number 11584 FINCH® Cycle rack for the towbar Operating instructions p. 8
• Réf. 11584 FINCH® Porte-vélos pour l‘accouplement de remorque Manuel de l‘opérateur p. 14
• Cod. art. 11584 FINCH® Portabiciclette per gancio di traino Istruzioni per l‘uso 1 x Fahrradträger, vormontiert 1 x Rahmenhalter, lang, vormontiert 1 x Rahmenhalter, kurz, vormontiert 1 x Sicherheitsgurt 1 x Gebrauchsanleitung 1 x Allgemeine Betriebsgenehmigung 2 x Schraube 2 x kurzer Spanngurt 1 x Vorhängeschloss mit Schlüsseln Dimensionen (B x H x T): ca. 122 x 88 x 57 [cm] zusammengeklappt: ca. 34 x 88 x 57 [cm] Elektroanschluss: 13-polig D-Wert: 7,6 kN Zulässige Höchstgeschwindigkeit: 130 km/h Eigengewicht: ca. 17 kg Maximale Nutzlast: 60 kg Material: Stahl / Aluminium / Kunststo Farbe: silber / schwarz WARNUNG! Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter. Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit! p. 202

1. BESTIMMUNGSGEMÄSSER GEBRAUCH

3.1 KUPPLUNGSVORAUSSETZUNGEN

Dieser Fahrradträger wird an der Anhängerkupplung von Personenwagen befestigt und ist zum Transport von zwei Fahrrädern vorgesehen. Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

• Die Anhängerkupplung muss bauartgenehmigt sein.

• Kugel und Kugelstange müssen einteilig geschmiedet sein.

• Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52-3, Grauguß GGG52 oder besserer Güte.

• Nicht geeignete Kugelstangen aus GGG40.

• Der D-Wert der Kupplung muss mindestens 7,6 kN betragen.

• Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststo.

• Diese werden z. B. von Westfalia hergestellt für folgende Fahrzeuge: INHALT

FINCH® Fahrradträger für die Anhängerkupplung3 Personen- oder Sachschaden durch verändertes Fahrzeugverhalten Personen- oder Sachschaden durch Verlieren des Fahrrads Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger Personen- oder Sachschaden durch überstehende Teile Personen- oder Sachschaden durch Überladen Sachschaden durch önende Heckklappe Sachschaden durch heiße Auspugase

• Das Fahren mit dem Fahrradträger beeinusst die Fahreigenschaften Ihres Fahrzeugs.

• Passen Sie Ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.

• Fahren Sie nie schneller als 130 km/h.

• Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.

• Achten Sie darauf, dass Ihr Fahrzeug länger ist als gewohnt.

• Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Sicherheitsgurtes um die Fahrräder und den U-Bügel des Trägers.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad der Fahrräder.

• Spannen Sie die Gurte ggf. nach.

• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.

• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von der EAL GmbH dafür zugelassen sind.

• Das Fahren mit nicht vollständig zusammengebauten Fahrradträgern kann zu Unfällen führen.

• Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.

• Montieren Sie den Fahrradträger vollständig vor Fahrtantritt.

• Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile können während der Fahrt Personen- oder Sachschäden verursachen.

• Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen.

• Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfällen führen.

• Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls.

• Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigen.

• Nehmen Sie den Fahrradträger vor dem Önen der Heckklappe ab. Es können Schäden am Träger oder dem Fahrrad entstehen, wenn die Auspumündung direkt daran grenzt.

• Benutzen Sie ggf. eine Auspublende.

4. SICHERHEITSHINWEISE

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!

• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

• Manipulieren oder zerlegen Sie das Gerät nicht!

• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird! Personen- oder Sachschaden durch beschädigten Fahrradträger Beschädigungen des Trägers z. B. verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.

• Gehen Sie wie im Kapitel Wartung beschrieben vor. Beachten Sie die Angaben des Kupplungsherstellers auf Ihrem Typenschild. Im Zweifel fragen Sie direkt beim Hersteller Ihrer Anhängerkupplung, ob diese geeignet ist. Hersteller Prüfsymbol Passend für Westfalia F 4192 Audi A4 F 3830 Audi A6 F 4112 Audi A8 Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Tauschen Sie eine schadhafte Anhängerkupplung aus.

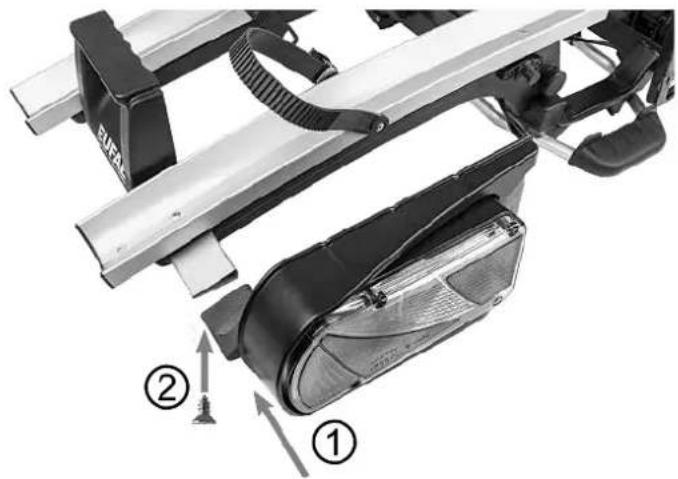

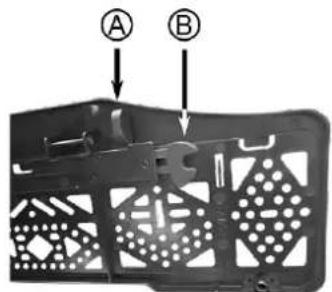

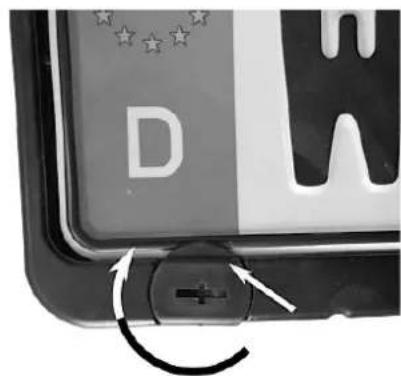

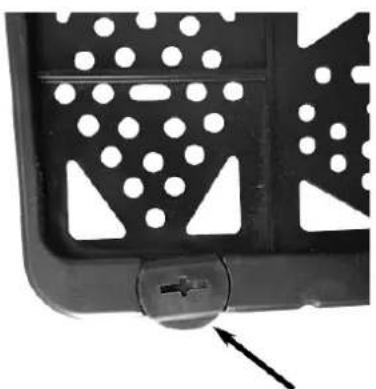

• Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.4 Bild 1: Montage Rückleuchten Bild 2: Montage Rückleuchten Bild 3: Halterung oen Bild 4: Halterung geschlossen Personen- oder Sachschaden durch Verlust von Fahrradteilen während der Fahrt Personen- oder Sachschaden durch erhöhte Windlast Es können Schäden durch verlierbare Teile entstehen, wenn diese sich während der Fahrt vom Fahrrad lösen.

• Nehmen Sie alle verlierbaren Teile wie Luftpumpen, Akkus von E-Bikes, Batterieleuchten, Navigationsgeräte, Fahrradcomputer, Werkzeugtaschen oder Körbe vor der Fahrt ab. Der Fahrradträger und die Anhängerkupplung können durch eine zu hohe Windlast beschädigt werden.

• Entfernen Sie vor Fahrtantritt alle Packtaschen vom Fahrrad.

• Verwenden Sie keine Schutzhüllen für das Fahrrad während der Fahrt. Die Allgemeine Betriebsgenehmigung muss bei angebautem Träger immer im Fahrzeug mitgeführt werden. Führen Sie keine Leerfahrten mit dem Fahrradträger durch. Verstauen Sie ihn im Koerraum Ihres Fahrzeugs. Dies vermeidet einen erhöhten Kraftstoverbrauch und schont den Fahrradträger. Der Fahrzeugführer ist grundsätzlich dafür verantwortlich, dass die Ladung und die Ladungssicherung vorschriftsmäßig sind. Nehmen Sie den Fahrradträger aus der Verpackung. Bevor Sie den Fahrradträger das erste Mal benutzen, müssen noch die Rückleuchten montiert werden. Önen Sie dazu die Kartonverpackung der Rückleuchten zwischen den Flügeln mit den Radschienen. Folgen Sie dabei den Anweisungen auf dem Karton. Entnehmen Sie die leere Kartonverpackung. Klappen Sie die Flügel mit den Radschienen vorsichtig auseinander. Stecken Sie die Rückleuchten auf die Halterungen, Bild 1, und schrauben Sie sie mit den Schrauben fest. Drehen Sie die Halterungen am unteren Rand des Kennzeichenträgers mit einem breiten Schraubendreher oder einer Münze so, dass die Haltenasen nach unten zeigen, Bild 3. Setzen Sie das Kennzeichen von unten unter die Haltenasen im oberen Rahmen. Drücken Sie das Kennzeichen in den Kennzeichenträger, sodass es ganz im Rahmen liegt. Drehen Sie die Haltenasen wieder nach oben, Bild 4.

5. BEDIENUNGSANLEITUNG

Bevor Sie den Fahrradträger auf die Anhängerkupplung setzen, machen Sie sich mit dem Schnellverschluss-System vertraut, Bild 5. Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhängerkupplung. Entfernen Sie eventuell vorhandenen Lack von der Kupplungskugel. Der Schnellverschluss besteht aus einem Bauteil mit Hebel. Durch die Betätigung des Hebels kann der Schnellverschluss geönet oder geschlossen werden. Mit Hilfe des Sicherungsbolzens und des Vorhängeschlosses kann der Schnellverschluss verriegelt und abgeschlossen werden. Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. Schalten Sie den Motor aus und ziehen Sie die Handbremse an. Ziehen Sie den Sicherungsbolzen des Schnellverschlusses heraus und verdrehen ihn um 90° um zu verhindern, dass er wieder einrastet. Önen Sie den Schnellverschluss durch das Hochklappen des Hebels. Setzen Sie den Fahrradträger von oben auf die Anhängerkupplung. Richten Sie den Fahrradträger aus, waagerecht und gerade hinter dem Fahrzeug. Klappen Sie den Hebel des Schnellverschlusses nach unten (Kraftaufwand ca. 35 - 40kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung bleiben). Kontrollieren Sie ob der Träger sicher und fest auf der Anhängerkupplung sitzt und sich nicht mehr verdrehen lässt. Ist dies nicht der Fall muss der Schnellverschluss nachgestellt werden. Klappen Sie den Hebel nach oben und nehmen den Träger von der Anhängerkupplung ab. Entfernen Sie die Schutzkappe der Einstellschraube. Lösen Sie die Kontermutter der Stellschraube und drehen Sie nun die Stellschraube am Schnellverschluss eine viertel Umdrehung herein. Ziehen Sie die Kontermutter danach wieder fest. Setzen Sie den Träger erneut auf die Anhängerkupplung und überprüfen Sie, ob der Träger sicher und fest auf der Anhängerkupplung sitzt. Wiederholen Sie gegebenenfalls den Einstellvorgang, bis der Träger sicher und fest sitzt. Stecken Sie die Schutzkappe wieder auf die Einstellschraube. Wenn der Träger fest auf der Anhängerkupplung sitzt, verdrehen Sie den Sicherungsbolzen des Schnellverschlusses, sodass er einrastet. Schließen Sie nun den Schnellverschluss mit dem mitgelieferten Vorhängeschloss ab und entfernen den Schlüssel aus dem Schloss. Bewahren Sie den Schlüssel sorgfältig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gegen Diebstahl geschützt. Stecken Sie den Stecker des Elektrokabels des Fahrradträgers in die Anhängersteckdose Ihres Fahrzeugs. Führen Sie einen Beleuchtungstest durch.

5.3 MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG

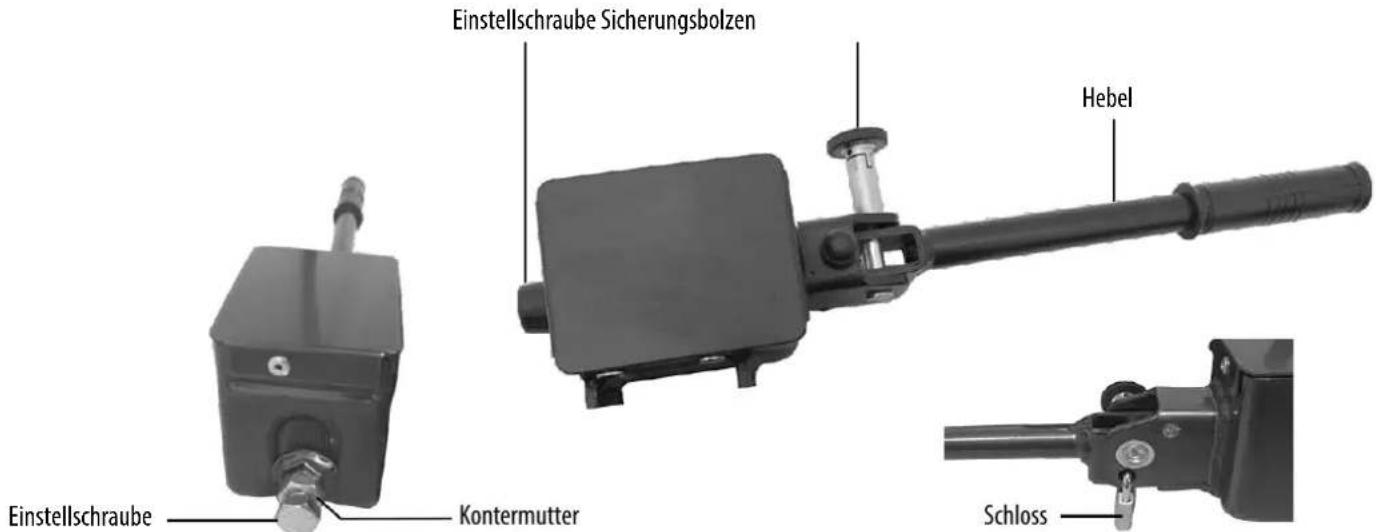

Das Vorhängeschloss ist immer erforderlich beim Einsatz des Fahrradträgers. Der Fahrradträger darf nur verwendet werden, wenn das Vorhängeschloss korrekt eingesetzt und abgeschlossen ist. Das Schloss ist sicherheitsrelevant. Stellen Sie immer sicher, dass die Kontermutter an der Einstellschraube richtig angezogen ist! ACHTUNG Leichte Druckspuren auf der Kupplungskugel sind normal und beeinträchtigen die Funktion nicht. Bild 5: Schnellverschluss Einstellschraube Kontermutter Einstellschraube Sicherungsbolzen Schloss Hebel6 Önen Sie alle Spannriemen an den Radschienen, indem Sie den Verschluss hinten herunterdrücken und dann den Spannriemen ganz herausziehen, Bild 10. Für das Zusammenklappen des Fahrradträgers lösen Sie zuerst die Verriegelung des Kennzeichenträgers. Ziehen Sie dazu den Handhebel, Bild 9 Position A, zur Kennzeichenmitte. Folgen Sie dann in umgekehrter Reihenfolge den oben beschriebenen Schritten. Setzen Sie das erste, möglichst das schwerere, Fahrrad in die erste Radschiene (das ist die Radschiene die dem Fahrzeug am nächsten ist). Verbinden Sie den Rahmen des Fahrrades mit Hilfe des kurzen Rahmenhalters mit dem U-Bügel. Drehen Sie die Knaufmutter solange gegen den Uhrzeigersinn, bis sich die Rahmenklammer weit genug für den Fahrradrahmen geönet hat. Setzen Sie den Fahrradrahmen in die Rahmenklammer ein. Drehen Sie die Knaufmutter so lange im Uhrzeigersinn, bis die Rahmenklammer den Fahrradrahmen locker umschließt. Richten Sie das Fahrrad und den Rahmenhalter aus, sodass alles sicher zusammen passt. Setzen Sie das zweite Fahrrad in die zweite Radschiene, entgegen der Richtung des ersten Fahrrades. Verbinden Sie den Rahmen des zweiten Fahrrades mit Hilfe des langen Rahmenhalters mit dem U-Bügel. Drehen Sie die Knaufmutter solange gegen den Uhrzeigersinn, bis sich die Rahmenklammer weit genug für den Fahrradrahmen geönet hat. Setzen Sie den Fahrradrahmen in die Rahmenklammer ein. Drehen Sie die Knaufmutter so lange im Uhrzeigersinn, bis die Rahmenklammer den Fahrradrahmen locker umschließt. Richten Sie das Fahrrad und den Rahmenhalter aus, sodass alles sicher zusammen passt. Achten Sie darauf, dass die beiden Fahrräder nicht aneinander stoßen. Stecken Sie den Schlüssel ins Schloss der Knaufmutter und drehen ihn, sodass die rote Markierung zum Schlosssymbol zeigt. Ziehen Sie den Schlüssel wieder ab. Ihr Fahrrad ist jetzt gegen Diebstahl gesichert. Legen Sie die Spannriemen der Radhalterungen um die Felge des Rades und stecken Sie den Spannriemen in dem Verschluss. Ziehen Sie den Spannriemen fest, Bild 11. Sichern Sie das Vorderrad zusätzlich mit einem kurzen Spanngurt gegen Verdrehen. Ziehen Sie die Knaufmuttern jetzt fest an. Achten Sie darauf, dass die Verriegelung des Kennzeichenträgers, Bild 9 Position B, korrekt einrastet.

5.5 BELADEN DES FAHRRADTRÄGERS MIT DEN FAHRRÄDERN

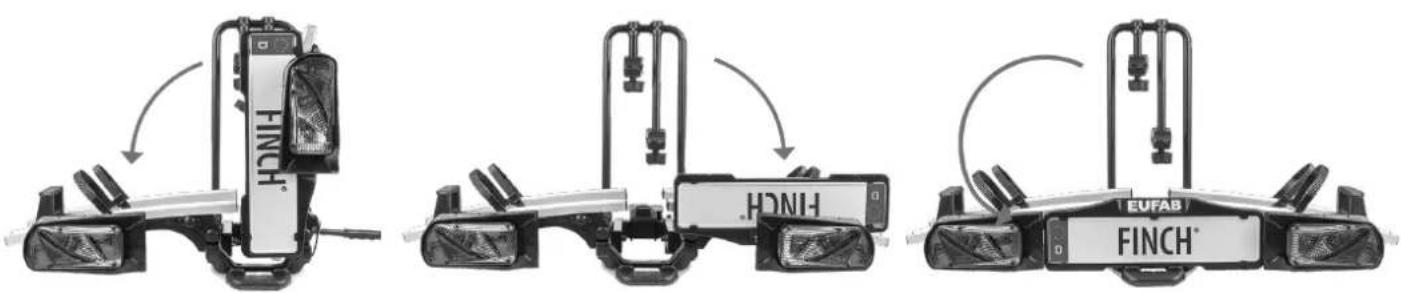

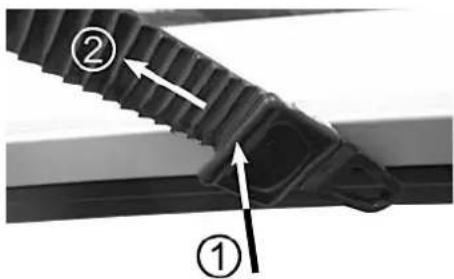

Bild 8: Schritt 3 Bild 9: Verriegelung Bild 10: Spannriemen önen Bild 6: Schritt 1 Bild 7: Schritt 2 Klappen Sie den Fahrradträger für den Einsatz auseinander, wie auf den folgenden Bildern dargestellt, auseinander.

5.4 AUSEINANDERKLAPPEN DES FAHRRADTRÄGERS

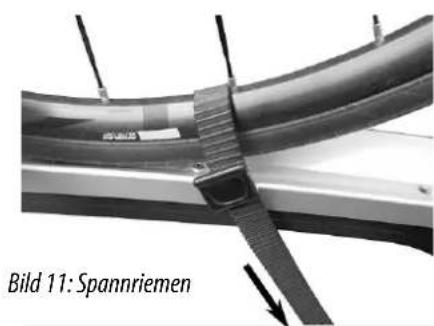

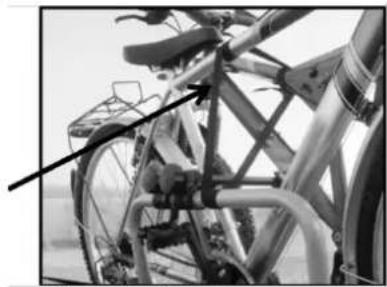

Nur in fest angezogenem Zustand können Sie den Rahmenhalter abschließen. Durch die Rahmenhalter können am Fahrradrahmen leichte Druckstellen und Lackbeschädigungen entstehen. Schützen Sie den Fahrradrahmen z. B. durch eine Schutzfolie Bild 11: Spannriemen7

6. WARTUNG UND PFLEGE

7. HINWEISE ZUM UMWELTSCHUTZ

5.6 ABKLAPPMECHANISMUS

• Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell Schlamm und anderen Schmutz mit Wasser abwaschen.

• Halten Sie die Trägerkupplung sauber und fettfrei.

• Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigungen. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originaler- satzteile verwendet werden.

• Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.

• Lackschichtbeschädigungen sofort mit Farbe behandeln.

• Drehbare und bewegliche Teile regelmäßig schmieren. Durch seine Beleuchtungsanlage ist der Fahrradträger ein Elektrogerät. Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung. Die Materialien sind recycelbar. Durch Recycling, stoiche Verwertung oder andere Formen der Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt! Entsorgen Sie den Fahrradträger entsprechend den in Ihrem Land gültigen Gesetzen und Bestimmungen. Um den Koerraum zu önen, können Sie den Fahrradträger abklappen, auch wenn Fahrräder montiert sind. Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrrad- rahmen und um den U-Bügel herum und ziehen den Sicherheitsgurt fest an, Bild 12. Halten Sie mit der Hand den U-Bügel fest, treten Sie mit dem Fuß das Pedal, Bild 13, unter dem Kennzeichenträger. Klappen Sie Fahrradträger vorsichtig ab, in dem Sie den U-Bügel langsam nach hinten ziehen. Zum Hochklappen des Fahrradträgers heben Sie ihn hinten an und drücken den U-Bügel in Richtung Fahrzeug. Der Fahrradträger muss deutlich hörbar einrasten.

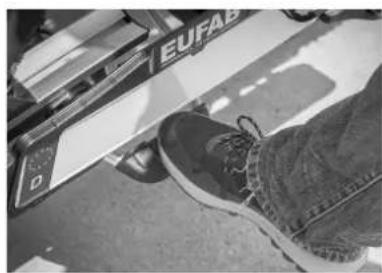

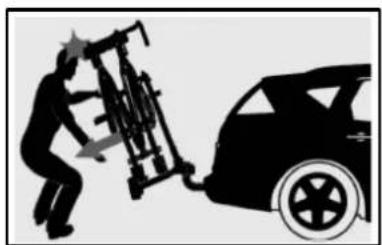

Bild 13: Fußpedal Bild 12: Sicherheitsgurt Wenn Sie den Abklappmechanismus betätigen wollen, halten Sie unbedingt mit einer Hand den U-Bügel oder die Fahrräder fest, damit der Träger nicht schlagartig abklappen kann. (Verletzungsgefahr) Überprüfen Sie regelmäßig den festen Sitz des Trägers auf der Anhängerkupplung, sowie die Befestigung der Fahrräder am Träger. Überprüfen Sie ebenso regelmäßig die Funktion der Lichtanlage Ihres Fahrradträgers.
