BEDIENUNGSANLEITUNG Crow Eufab

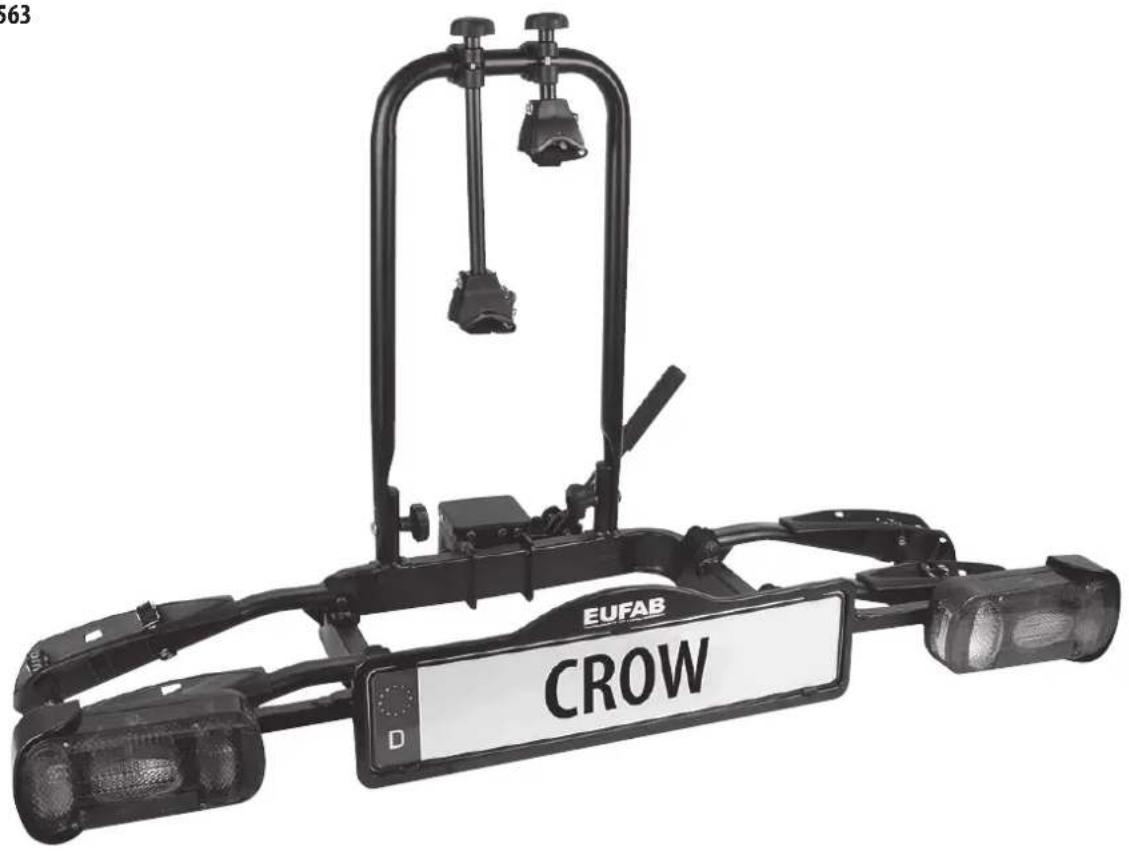

DE Fahrradträger CROW für Anhängerkupplung

Art.-Nr. 11563

1. Bestimmungsgemäßer Gebraucht 2
2. Lieferumfang 3
3. Spezifikationen 3
   3.1 Kupplungsvoraussetzungen 3
4. Sicherheitshinweise 3
5. Bedienungsanleitung 4
   5.1 Komplettierung des Fahrradträgers 4
   5.1.1 Montage des U-Bügels 4
   5.1.2 Montage des Kennzeichenhalters 4
   5.1.3 Montage des Spannhebels 5
   5.2 Montage des Fahrradträgers auf der Anhängerkupplung 5
   5.3 Auseinanderklappen des Fahrradträgers 6
   5.4 Montage der kurzen Spanngurte 6
   5.5 Montage der Fahrräder auf dem Heckträger 6
6. Wartung und Pflege 7
7. Hinweise zum Umweltschutz 7
8. Kontaktinformationen 7

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise!

Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!

Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter.

Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

1. Bestimmungsgemäßer Gebrauch

Dieser Fahrradträger wird an der Anhängerkupplung von Personenwagen befestigt und ist zum Transport von zwei Fahrrädern vorgesehen.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

2. Lieferumfang

1 x Fahrradträger, vormontiert
1 x Spannhebel
1 x U-Bügel mit zwei Rahmenhaltern
6 x kurze Spanngurte
2 x Knaufmutter M8
1 x Sicherheitsgurt
2 x Schlossschraube M8 x 60
1 x Vorhängeschloss mit Schlüsseln
2 x Unterlegscheibe M8
1 x Gebrauchsanleitung
1 x Kennzeichenhalter

3. Spezifikationen

Eigengewicht 13 kg

Elektroanschluss: 13-polig

Maximale Nutzlast 50 kg

D-Wert: 7,6 Kn

3.1 Kupplungsvoraussetzungen

• Die Anhängerkupplung muss bauartgenehmigt sein.
- Kugel und Kugelstange müssen einteilig geschmiedet sein.
- Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguß GGG52 oder besserer Güte.
- Der D-Wert der Kupplungskugel muss mindestens 7,6 kN betragen
- Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff

Nicht geeignete Kugelstangen aus GGG40 werden von Westfalia hergestellt für folgende Fahrzeuge:

Hersteller	Prüfsymbol Passend für
Westfalia	F 4192 Audi A4
	F 3830 Audi A6
	F 4112 Audi A8

Beachten Sie die Hinweise des Kupplungsherstellers. Im Zweifel fragen Sie direkt beim Hersteller Ihrer Anhängerkupplung, ob diese geeignet ist.

Nicht geeignet für Anhängerkupplungen aus Aluminium.

4. Sicherheitshinweise

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!
• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

Personen- oder Sachschaden durch Verlieren der Fahrräder

• Das Fahren mit dem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.
  • Passen Sie Ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.
  • Fahren Sie nie schneller als 130 km/h.
• Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.
• Achten Sie darauf, dass Ihr Fahrzeug länger ist als gewohnt.

Personen- oder Sachschaden durch Verlieren des Fahrrads

• Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Sicherheitsgurtes um die Fahrräder und den U-Bügel des Trägers.
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad der Fahrräder.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von der EAL GmbH dafür zugelassen sind.

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger

• Das Fahren mit nicht vollständig zusammengebauten Fahrradträgern kann zu Unfällen führen.
  • Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.
• Montieren Sie den Fahrradträger vollständig vor Fahrtantritt.

Personen- oder Sachschaden durch überstehende Teile

• Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile können während der Fahrt Personen- oder Sachschäden verursachen.
• Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen.

Personen- oder Sachschaden durch Überladen

• Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfällen führen.
• Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls.

Sachschaden durch öffnende Heckklappe

• Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.
- Elektrische Heckklappen abschalten und manuell betätigen.
- Nehmen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

Sachschaden durch heiße Auspuffgase

Es können Schäden am Träger oder dem Fahrrad entstehen, wenn die Auspuffmündung direkt daran grenzt.

- Benutzen Sie ggf. eine Auspuffblende.

Personen- oder Sachschaden durch beschädigten Fahrradträger

Beschädigungen des Trägers z. B. verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel Wartung beschrieben vor.

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt

Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Tauschen Sie eine schadhafte Anhängerkupplung aus.
- Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

Die Allgemeine Betriebsgenehmigung muss bei angebautem Träger immer im Fahrzeug mitgeführt werden.

5. Bedienungsanleitung

5.1 Komplettierung des Fahrradträgers

Der Fahrradträger muss noch komplettiert werden. Nehmen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen, welche Bauteile Sie für die Montage des Fahrradträgers benötigen.

5.1.1 Montage des U-Bügels

1 Knaufmutter M8
2 Unterlegscheibe M8
3 Schlossschraube M8 x 60
4 U-Bügel mit Rahmenhalter

Bild 1: Montagematerial U-Bügel

Setzen Sie den U-Bügel (4) auf die Befestigungshülsen des Fahrradträgers und schrauben Sie ihn mit den Schlossschrauben (3), Unterlegscheiben (2) und Knaufmuttern (1) fest, wie auf den Bildern 2 und 3 dargestellt.

Bild 2: Montage U-Bügel Bild 3: Festschrauben U-Bügel

uben U-Bügel

5.1.2 Montage des Kennzeichenhalters

Bild 4: Kennzeichenhalter

Drehen Sie die beiden Kreuzschlitzschrauben aus dem hinteren Querträger des Fahrradträgers heraus.

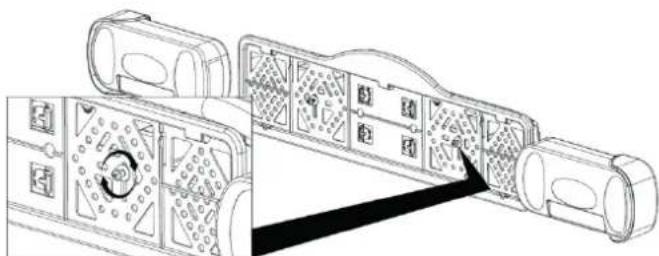

Setzen Sie die Schrauben in den Kennzeichenhalter ein und schrauben Sie ihn am Fahrradträger fest, wie in Bild 5 dargestellt. Achten Sie darauf, daß das Kennzeichen mittig und auf gleicher Höhe wie die Kennzeichenbeleuchtung ist.

Bild 5: Montage Kennzeichenhalter

Die Montageclips (5) für die Befestigung des Kennzeichens befinden sich als Ausdrückteile im Kennzeichenhalter. Brechen Sie zwei der Clips heraus. Schieben Sie das Kennzeichen in den Halter, danach drücken Sie die Clips in die Aussparungen (6) um das Kennzeichen zu befestigen.

EVFAB ⑥ ⑤ ⑥

Bild 6: Montage des Kennzeichens

Bild 7: Montage Spannhebel

Bild 8: Schlüsselfläche

Schrauben Sie den Spannhebel (8) in die Spannhebelaufnahme (7) des Schnellverschlusses. Drehen Sie das Gewinde ganz in die Aufnahme hinein und ziehen Sie die Spannhebelverlängerung mit einem Schraubenschlüssel fest (der Spannhebel besitzt eine Schlüsselfläche mit der Schlüsselweite 17, siehe Bild 8).

5.2 Montage des Fahrradträgers auf der Anhängerkupplung

Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhängerkupplung. Entfernen Sie eventuell vorhandenen Lack von der Kupplungskugel. Bevor Sie den Fahrradträger auf die Anhängekupplung setzen, machen Sie sich mit dem Schnellverschlusssystem vertraut.

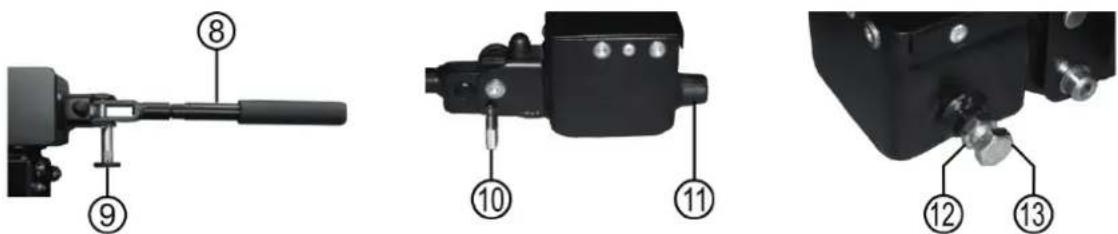

Bild 9: Schnellverschluss Bild 10: Vorhängeschloss/Schutzkappe Bild 11: Einstellschraube

Der Schnellverschluss besteht aus einem Bauteil mit Spannhebel (8). Durch die Betätigung des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden. Mit Hilfe des Sicherungsbolzens (9) und des Vorhängeschlosses (10) kann der Schnellverschluss verriegelt und abgeschlossen werden.

Das Vorhängeschloss ist immer erforderlich beim Einsatz des Fahrradträgers. Der Fahrradträger darf nur verwendet werden, wenn das Vorhängeschloss korrekt eingesetzt und abgeschlossen ist. Das Schloss ist sicherheitsrelevant.

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. Ziehen Sie die Handbremse an.

Ziehen Sie den Sicherungsbolzen des Schnellverschlusses heraus und verdrehen ihn um 90° um zu verhindern, dass er wieder einrastet. Öffnen Sie den Schnellverschluss durch das Hochklappen des Spannhebels.

Setzen Sie den Träger von oben, waagerecht auf die Anhängekupplung. Klappen Sie den Hebel des Schnellverschlusses nach unten (Kraftaufwand ca. 35–40 kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung bleiben).

Kontrollieren Sie ob der Träger sicher und fest auf der Anhängekupplung sitzt (und sich nicht mehr verdrehen lässt). Ist dies nicht der Fall, muss der Schnellverschluss nachgestellt werden. Klappen Sie den Hebel nach oben und nehmen den Träger von der Anhängekupplung ab. Entfernen Sie die Schutzkappe (11) der Einstellschraube (13). Lösen Sie die Kontermutter (12) der Einstellschraube und drehen Sie nun die Stellschraube am Schnellverschluss eine viertel Umdrehung herein. Ziehen Sie die Kontermutter danach wieder fest.

Setzen Sie den Träger erneut auf die Anhängekupplung und überprüfen Sie, ob der Träger sicher und fest auf der Anhängekupplung sitzt. Wiederholen Sie gegebenenfalls den Einstellvorgang, bis der Träger sicher und fest sitzt. Drücken Sie die Schutzkappe wieder auf die Einstellschraube.

Achtung: Stellen Sie immer sicher, dass die Kontermutter an der Einstellschraube richtig angezogen ist!

Leichte Druckspuren auf der Kupplungskugel sind normal und beeinträchtigen die Funktion nicht

Wenn der Träger sich nicht mehr auf der Anhängerkupplung verdrehen lässt, drehen Sie den Sicherungsbolzen des Schnellverschlusses, sodass er einrastet. Schließen Sie nun den Schnellverschluss mit dem mitgelieferten Vorhängeschloss ab und entfernen den Schlüssel aus dem Schloss. Bewahren Sie diese Schlüssel sorgfältig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gegen Diebstahl geschützt.

Überprüfen Sie regelmäßig den festen Sitz des Trägers auf der Anhängerkupplung, sowie die Befestigung der Fahrräder am Träger. Überprüfen Sie ebenso regelmäßig die Funktion der Lichtanlage Ihres Fahrradträgers.

5.3 Auseinanderklappen des Fahrradträgers

Klappen Sie den Fahrradträger, wie auf den folgenden Bildern dargestellt, auseinander.

CROW

1. Ausklappen der rechten Rückleuchte

CROW

1. Ausklappen der rechten Radschienen

CROW

1. Ausklappen der linken Rückleuchte

CROW

1. Ausklappen der linken Radschienen

Zum Zusammenklappen gehen Sie in umgekehrter Reihenfolge vor. Sie können zusätzlich noch den U-Bügel einklappen. Dazu lösen Sie die beiden Knaufmuttern so weit, dass sich der U-Bügel flach auf den Trägertisch klappen lässt.

5.4 Montage der kurzen Spanngurte

Bild 12: 6 x kurzer Spanngurt

Bild 13: Montage Spanngurte

Schieben Sie die kurzen Spanngurte von innen nach außen unter dem Radhalter herum und dann wieder von außen nach innen durch die Langlöcher des Radhalters (siehe Bild 13). Für das Hinterrad des Fahrrads benutzen Sie das mittlere Langloch des Radhalters, für das Vorderrad die beiden äußeren Langlöcher (zwei Spanngurte gegen Verdrehen des Vorderrades).

5.5 Montage der Fahrräder auf dem Heckträger

Das erste Fahrrad wird in die erste Fahrradschiene (dem Fahrzeug am nächsten) gestellt und mit dem kurzen Rahmenhalter am U–Bügel befestigt. Dazu wird die mit dem Spanngurt versehene Seite des Rahmenhalters am Fahrradrahmen befestigt. Die Laufräder befestigen Sie, indem Sie die Spanngurte um die Felge Ihres Fahrrades legen und die Gurte festziehen. Achtung: Das Vorderrad muss gegen Verdrehen mit zwei kleinen Spanngurten gesichert werden (Bild 14). Das zweite Fahrrad wird üblicherweise entgegengesetzt in die zweite Schiene gestellt und am U–Bügel mit dem langen Rahmenhalter befestigt. Die Laufräder befestigen Sie ebenso, wie beim ersten Rad beschrieben. Eventuell ist es erforderlich die Fahrräder individuell auf dem Heckträger zu versetzen, damit die Rahmenhalter korrekt befestigt werden können. Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den U–Bügel herum und ziehen den Sicherheitsgurt fest an. (siehe Bild 15)

Ohne diesen Sicherheitsgurt darf der Fahrradträger nicht benutzt werden.

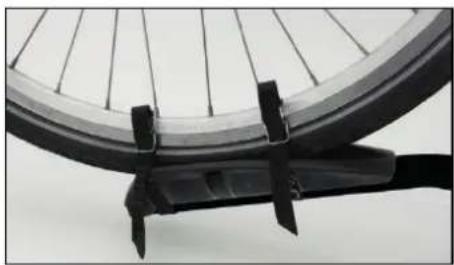

Bild 14: Spanngurte Vorderrad Bild 15: Sicherheitsgurt

6. Wartung und Pflege

• Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell Schlamm und anderen Schmutz mit Wasser abwaschen.
• Halten Sie die Anhängerkupplung sauber und fettfrei.
• Halten Sie die Trägerkupplung sauber und fettfrei.
• Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigungen. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.
• Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.
• Lackschichtbeschädigungen sofort mit Farbe behandeln.
• Drehbare und bewegliche Teile regelmäßig schmieren.

7. Hinweise zum Umweltschutz

Entsorgen Sie dieses Gerät über die Wertstofftonne oder die öffentlichen/kommunalen Sammelstellen.

Die Materialien sind recyclebar. Durch Recycling, stoffliche Verwertung oder andere Formen der Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt!

8. Kontaktinformationen

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

Telefon: [phone]

Telefax: [phone]

Internet: www.eal-vertrieb.com

E-Mail: [e-mail]
