MANUALE UTENTE Crow Eufab

1. Uso conforme 19
2. Volume di consegna 19
3. Specifiche 19
   3.1 Requisiti del gancio di traino 20
4. Avvertenze di sicurezza 20
5. Istruzioni per l'uso 21
   5.1 Completamento del portabiciclette 21
   5.1.1 Montaggio della staffa a U 21
   5.1.2 Montaggio del portatarga 21
   5.1.3 Montaggio della leva di bloccaggio 22
   5.2 Montaggio del portabiciclette sul gancio di traino 22
   5.3 Apertura del portabiciclette 22
   5.4 Montaggio delle cinghie di fissaggio corte 23
   5.5 Montaggio delle biciclette sul supporto posteriore 23
6. Manutenzione e pulizia 23
7. Avvertenze sulla tutela ambientale 23
8. Come contattarci 23

AVVERTENZA

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza!

La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà!

Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni.

Verificare l'integrità e la completezza del contenuto della confezione prima di utilizzare il prodotto!

1. Uso conforme

Il presente portabiciclette viene fissato al gancio di traino delle autovetture ed è previsto per il trasporto di due biciclette.

Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

Dell'uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. Volume di consegna

1 x portabiciclette premontato 1 x leva di bloccaggio
1 x staffa a U con due bracci di fissaggio 6 x cinghie di fissaggio corte
2 x dadi zigrinati M8 1 x cinghia di sicurezza
2 x viti a testa tonda M8 x 60 1 x lucchetto con chiavi
2 x rondelle M8 1 x istruzioni per l'uso
1 x portatarga

3. Specifiche

Peso: 13 kg Allacciamento elettrico: 13 vie

Carico utile: 50 kg Valore D: 7,6 Kn

Velocità max. consentita: 130 km/h

3.1 Requisiti del gancio di traino

• Il gancio di traino deve essere omologato.
• La sfera e l'asta devono essere monopezzo fucinate.
• Montare il portabiciclette solo su un gancio in acciaio St52, ghisa grigia GGG52 o di qualità migliore.
• Il valore D della sfera del gancio deve essere almeno 7,6 kN.
• Non montare mai il portabiciclette su un gancio in alluminio, altri metalli leggeri o materiale sintetico.

Aste con sfera in GGG40 non adatte vengono prodotte da Westfalia per i seguenti veicoli:

Produttore	Simbolo di controllo Adatta per
Westfalia	F 4192 Audi A4
	F 3830 Audi A6
	F 4112 Audi A8

Rispettare le indicazioni del produttore del gancio di traino. In caso di dubbio chiedere se è utilizzabile direttamente al produttore del gancio di traino. Non adatto per ganci di traino in alluminio.

4. Avvertenze di sicurezza

• Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• I bambini non devono giocare con l'apparecchio.
  • Non affidare pulizia e manutenzione ai bambini se non sorvegliati.
• Non lasciare il materiale d'imballaggio in giro con noncuranza. Questo può diventare un giocattolo pericoloso per i bambini!
• Utilizzare questo prodotto solo per lo scopo previsto!
• Non manomettere né smontare il prodotto!
• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!

Danni a persone o cose derivanti da una diversa tenuta di strada del veicolo

• Viaggiare con il portabiciclette influisce sul comportamento su strada del veicolo.
• Adeguare la velocità alla diversa tenuta di strada.
  • Non superare mai i 130 km/h.
• Evitare sterzate improvvisie e brusche.
• Considerare che il veicolo è più lungo del normale.

Danni a persone o cose derivanti dalla perdita della bicicletta

• Viaggiare senza cinghie di sicurezza può causare incidenti.
• Prima di iniziare il viaggio, controllare sempre che la cinghia di sicurezza sia fissata correttamente e saldamente attorno alle biciclette e alla staffa a U del portabiciclette.
• Prima di iniziare il viaggio, controllare sempre che la ruota anteriore sia fissata correttamente e saldamente con le due cinghie e quella posteriore con l'apposita cinghia.
  • Eventualmente tendere ulteriormente le cinghie.
• Prima di iniziare il viaggio assicurarsi che le cinghie utilizzate non siano danneggiate o logorate.
• Prima di iniziare il viaggio, le cinghie danneggiate o logorate devono essere sostituite con altre in perfetto stato. Utilizzare solo cinghie approvate dalla EAL GmbH.

Danni a persone o cose derivanti da portabiciclette non completamente montati

• Viaggiare con portabiciclette non assemblati completamente può causare incidenti.
• Le parti mobili del portabiciclette, se non montate completamente, possono essere fonti di pericolo.
• Prima di iniziare il viaggio, montare il portabiciclette in maniera completa.

Danni a persone o cose derivanti da parti sporgenti

- Le parti che sporgono oltre il bordo del veicolo o del portabiciclette, durante il viaggio possono causare danni a persone o cose.

- Montare solo parti che non sporgono dal bordo del veicolo.

Danni a persone o cose dovuti a un carico eccessivo

• Il superamento del carico utile max. del portabiciclette e del carico d'appoggio consentito del gancio di traino o del peso totale ammesso possono causare gravi incidenti.
• Rispettare tassativamente le indicazioni relative al carico utile max., al carico d'appoggio consentito e al peso totale ammesso del veicolo. Non superare mai queste indicazioni.

Danni materiali causati dal portellone posteriore aperto

• Il portellone posteriore potrebbe sbattere contro il portabiciclette e venire danneggiato.
• Disinserire i portelloni posteriori elettrici e azionarli manualmente.
• Prima di aprire il portellone posteriore, rimuovere il portabiciclette.

Danni materiali causati da gas di scarico caldi

Se il portabiciclette o la bicicletta sono troppo vicini allo scappamento, possono subire danni.

- Usare eventualmente un terminale di scarico.

Danni a persone o cose dovuti a portabiciclette danneggiati

Danni al portabiciclette, ad es. parti deformate, incrinature o graffi, ne escludono il corretto funzionamento.

• Non montare il portabiciclette se danneggiato.
- Procedere come descritto nel capitolo "Manutenzione".

Danni a persone o cose dovuti alla perdita del portabiciclette durante il viaggio

Un collegamento non corretto o difettoso tra portabiciclette e gancio di traino può causare il distacco del portabiciclette.

• Sostituire il gancio di traino se difettoso.
• Eliminare sporco, polvere e grasso dal gancio di traino.

Quando il portabiciclette è a bordo si deve sempre portare nel veicolo la relativa omologazione.

5. Istruzioni per l'uso

5.1 Completamento del portabiciclette

Il portabiciclette deve essere ancora completato. Prelevare tutti i componenti dall'imballo e disporli a terra. Ogni fase di lavoro è descritta e mostra quali componenti occorrono per il montaggio del portabiciclette.

5.1.1 Montaggio della staffa a U

1 Dado zigrinato M8
2 Rondella M8
3 Vite a testa tonda M8 x 60
4 Staffa a U con bracci di fissaggio

Figura 1: Materiale di montaggio staffa a U

Posizionare la staffa a U (4) sui manicotti di fissaggio del portabiciclette e avvitarla con le viti a testa tonda (3), le rondelle (2) e i dadi zigrinati (1), come illustrato nelle figure 2 e 3.

Figura 2: Montaggio staffa a U Figura 3: Avvitamento staffa a U

Nvitamento staffa a U

5.1.2 Montaggio del portatarga

Figura 4: Portatarga

Svitare le due viti a croce dalla traversa posteriore del portabiciclette.

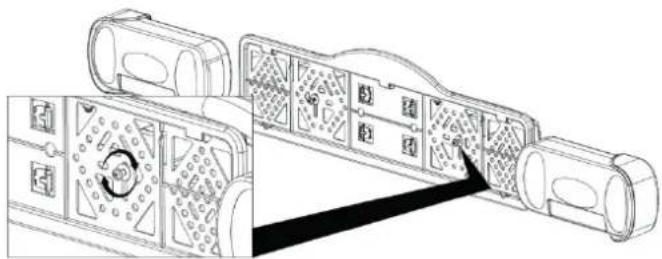

Introdurre le viti nel portatarga e avvitarle al portabiciclette, come illustrato in figura 5. Accertarsi che la targa sia posizionata al centro e alla stessa altezza delle relative luci.

Figura 5: Montaggio portatarga

Le clip di montaggio (5) per il fissaggio della targa si trovano nel portatarga come elementi di espulsione. Estrarre due delle clip. Spingere la targa nel supporto e fissarla premendo le clip nelle aperture (6).

EUFAB ⑥ ⑤ ⑥

Figura 6: Montaggio targa

5.1.3 Montaggio della leva di bloccaggio

Figura 7: Montaggio leva di bloccaggio

Figura 8: Superficie per chiave

Avvitare la leva di bloccaggio (8) nell'apposito alloggiamento (7) dell'aggancio rapido. Avvitare la filettatura completamente all'interno dell'alloggiamento e stringere la prolunga della leva con una chiave per viti (la leva di bloccaggio presenta una superficie per chiave da 17, vedi figura 8).

5.2 Montaggio del portabiciclette sul gancio di traino

Accertarsi che il gancio di traino non sia danneggiato e sia pulito e senza grasso. Rimuovere l'eventuale vernice dalla sfera del gancio. Prima di applicare il portabiciclette sul gancio di traino occorre familiarizzarsi con il sistema di aggancio rapido.

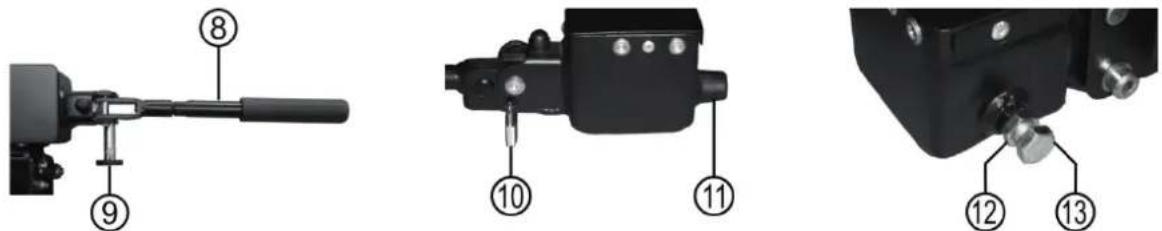

Figura 9: Aggancio rapido Figura 10: Lucchetto/cappuccio di protezione Figura 11: Vite di registro

Il sistema di aggancio rapido è costituito da un elemento con leva di bloccaggio (8). Azionando la leva, l'aggancio rapido si apre o si chiude. Con l'ausilio del perno di fissaggio (9) e del lucchetto (10), l'aggancio rapido si blocca e si chiude a chiave.

Il lucchetto è sempre necessario quando si usa il portabiciclette. Il portabiciclette deve essere usato solamente se il lucchetto è applicato correttamente e chiuso a chiave. Il lucchetto è fondamentale per la sicurezza.

Posteggiare il veicolo su una superficie piana. Tirare il freno a mano.

Estrarre il perno di fissaggio dell'aggancio rapido e ruotarlo di 90° per impedire che si blocchi di nuovo. Aprire l'aggancio rapido sollevando la leva di bloccaggio. Collocare il portabiciclette sul gancio di traino dall'alto in orizzontale. Abbassare la leva dell'aggancio rapido (con una forza di ca. 35-40 kg) fino a battuta (la leva rimane in posizione orizzontale).

Controllare che il portabiciclette sia fissato al gancio di traino in maniera sicura (e che non possa più ruotare). In caso contrario, regolare l'aggancio rapido. Sollevare la leva di bloccaggio e rimuovere il portabiciclette dal gancio di traino. Rimuovere il cappuccio (11) dalla vite di registro (13). Allentare il controdado (12) della vite di registro e avvitare la vite di regolazione dell'aggancio rapido di un quarto di giro. Quindi, stringere di nuovo il controdado.

Collocare il portabiciclette nuovamente sul gancio di traino e controllare che sia fissato in modo sicuro. Ripetere eventualmente la regolazione fino a quando il portabiciclette non è fissato in maniera sicura. Premere di nuovo il cappuccio sulla vite di registro.

Attenzione! Accertarsi sempre che il controdado della vite di registro sia ben serrato!

Leggere tracce di pressione sulla sfera del gancio sono normali e non pregiudicano il funzionamento.

Se non è più possibile ruotare il portabiciclette sul gancio di traino, ruotare il perno di fissaggio dell'aggancio rapido per farlo innestare. Quindi chiudere l'aggancio rapido con il lucchetto fornito in dotazione ed estrarre la chiave dal lucchetto. Conservare la chiave accuratamente in un luogo sicuro. A questo punto, il portabiciclette è anche a prova di furto.

Controllare regolarmente per accertare che il supporto sia perfettamente fissato al gancio di traino e controllare anche il fissaggio delle biciclette sul supporto. Controllare anche regolarmente il funzionamento dell'impianto luci del proprio portabiciclette.

5.3 Apertura del portabiciclette

Aprire il portabiciclette come illustrato nelle seguenti figure.

1. Apertura del fanale posteriore di destra

CROW

1. Apertura del fanale posteriore di sinistra

CROW

1. Apertura dei binari di destra

CROW

1. Apertura dei binari di sinistra

Per chiudere il portabiciclette, procedere in ordine inverso. È ancora possibile ripiegare anche la staffa a U. A tale scopo si allentano i due dadi zigrinati fino a quando la staffa a U non è reclinabile in piano sul supporto.

5.4 Montaggio delle cinghie di fissaggio corte

Web.com www.u1ab.com www.u1ab.com Web.com www.u1ab.com www.u1ab.com Web.com www.u1ab.com www.u1ab.com

Figura 12: 6 x cinghie di fissaggio corte

Figura 13: Montaggio cinghie di fissaggio

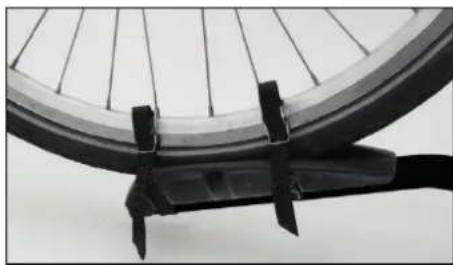

Passare le cinghie di fissaggio corte dall'interno all'esterno sotto il portaruote, poi di nuovo dall'esterno all'interno attraverso le asole (vedi figura 13). Per la ruota posteriore della bicicletta utilizzare l'asola intermedia del portaruote, per la ruota anteriore utilizzare le due asole esterne (due cinghie di fissaggio per impedire la rotazione della ruota anteriore).

5.5 Montaggio delle biciclette sul supporto posteriore

La prima bicicletta viene disposta nel primo binario (quello più vicino al veicolo) e fissata alla staffa a U con il braccio di fissaggio corto. A tale scopo si fissa al telaio della bicicletta il lato del braccio di fissaggio munito di cinghia di fissaggio. Per fissare le ruote laterali avvolgere le cinghie di fissaggio intorno al cerchione della propria bicicletta e stringere le cinghie. Attenzione! Per impedire che ruoti, la ruota anteriore deve essere fissata con due cinghie di fissaggio piccole (figura 14). La seconda bicicletta viene di solito disposta sul secondo binario, in senso opposto alla prima, e fissata alla staffa a U con il braccio lungo. Le ruote laterali vengono fissate allo stesso modo descritto per la prima bicicletta. Eventualmente sarà necessario spostare le ruote sul portabiciclette posteriore in modo che i bracci di fissaggio possano essere fissati correttamente. Ora bloccare le biciclette con la cinghia di sicurezza lunga. Far passare la cinghia di sicurezza attraverso i telai delle biciclette attorno alla staffa a U e tendere la cinghia (vedi figura 15).

Il portabiciclette non si deve utilizzare senza questa cinghia di sicurezza.

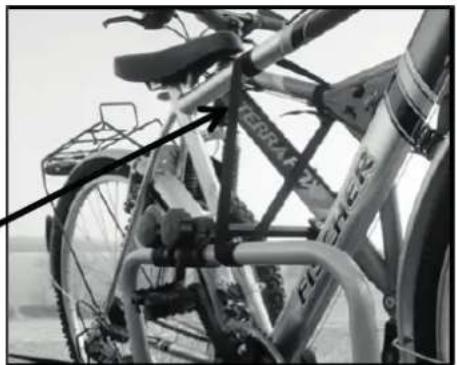

Cinghia di sicurezza

Figura 14: Cinghie di fissaggio ruota anteriore Figura 15: Cinghia di sicurezza

6. Manutenzione e pulizia

• Pulire il portabiciclette dopo l'uso e conservarlo asciutto. Pulire eventualmente con acqua i residui di fango o di altra natura.
- Tenere il gancio di traino pulito ed esente da grasso.
- Tenere il giunto portante pulito ed esente da grasso.
- Controllate regolarmente il portabiciclette per accertare eventuali danni. Sostituire immediatamente eventuali componenti danneggiati o usurati. Utilizzare solo ricambi originali.
- Controllare regolarmente i perni e i dadi del portabiciclette e serrare all'occorrenza.
- Trattare immediatamente con smalto i punti danneggiati.
- Lubrificare regolarmente le parti girevoli e mobili.

7. Avvertenze sulla tutela ambientale

Smaltire questo prodotto gettandolo nel bidone per il riciclo o consegnandolo ai punti di raccolta pubblici/comunali.

I materiali sono riciclabili. Con il riciclo, il recupero del materiale e altre forme di riutilizzo di prodotti usati si fornisce un contributo importante per la protezione dell'ambiente!

8. Come contattarci

EAL GmbH
