Tipo di prodotto	Supporto per telaio regolabile per portabici
Marca	Eufab
Modello	11245
Riferimenti compatibili	11244, 11245, 11246
Lunghezza totale	400 mm
Diametro del forchetta a U	25 / 30 mm
Peso approssimativo	Circa 0,5 kg
Materiale	Acciaio con rivestimento
Colore	Nero
Alimentazione	Nessuna (meccanica)
Funzioni principali	Fissaggio della bici al forchetta universale, bloccaggio antifurto integrato
Utilizzo conforme	Fissaggio di una bici su portabici dotato di forchetta universale
Manutenzione e pulizia	Panno morbido leggermente umido, detergente non aggressivo; oliare il lucchetto regolarmente
Conservazione	Luogo asciutto
Sicurezza	Non utilizzare se danneggiato; angolo di apertura max 180° senza sicurezza; rispettare le istruzioni del portabici
Ricambi e riparabilità	Non riparabile, pezzi non disponibili
Informazioni generali	Prodotto da EAL GmbH, Germania; garanzia limitata

Domande frequenti - 11245 Eufab

Come installare il supporto per telaio Eufab 11245?

Aprire il supporto per telaio con una leggera piegatura (mai a 180°). Adattare il diametro del forchetta a U (25 o 30 mm) regolando il supporto. Montarlo sul forchetta universale del portabici, quindi fissare la bici. Consultare il manuale d'uso per i dettagli.

Questo supporto per telaio è compatibile con tutti i portabici?

È progettato per portabici dotati di un forchetta universale di diametro 25 o 30 mm. Verificare la compatibilità prima dell'uso.

Come utilizzare il lucchetto integrato?

Il lucchetto consente di bloccare il supporto per telaio al forchetta per una protezione antifurto aggiuntiva. Utilizzare le due chiavi fornite. Oliare il lucchetto regolarmente con olio senza resina.

Qual è la lunghezza del supporto per telaio per il modello 11245?

Il modello 11245 ha una lunghezza di 400 mm. Esistono anche i riferimenti 11244 (270 mm) e 11246 (650 mm).

Posso utilizzare questo supporto senza portabici?

No, il suo utilizzo conforme è fissare una bici sul forchetta universale di un portabici. Qualsiasi altro uso può essere pericoloso.

Come mantenere il supporto per telaio?

Pulirlo con un panno morbido leggermente umido e un detergente non aggressivo. Evitare solventi. Oliare il lucchetto regolarmente. Conservare in un luogo asciutto.

Cosa fare se il supporto per telaio è danneggiato?

Se il supporto presenta danni visibili, non può più essere utilizzato in sicurezza. Non riutilizzarlo e smaltirlo secondo le normative locali.

Il supporto per telaio può danneggiare la vernice della bici?

Sì, può provocare leggeri punti di pressione o danni alla vernice. Utilizzare una pellicola protettiva sul telaio della bici prima del fissaggio.

Come aprire correttamente il supporto?

Aprirlo con un angolo inferiore a 180°. A 180°, la funzione di sicurezza della serratura non è più garantita. Si consiglia una leggera piegatura.

Dove posso trovare il manuale d'uso completo?

Il manuale è disponibile per il download gratuito in formato PDF su siti come notice-facile.com. Contiene tutte le istruzioni di sicurezza e installazione.

MANUALE UTENTE 11245 Eufab

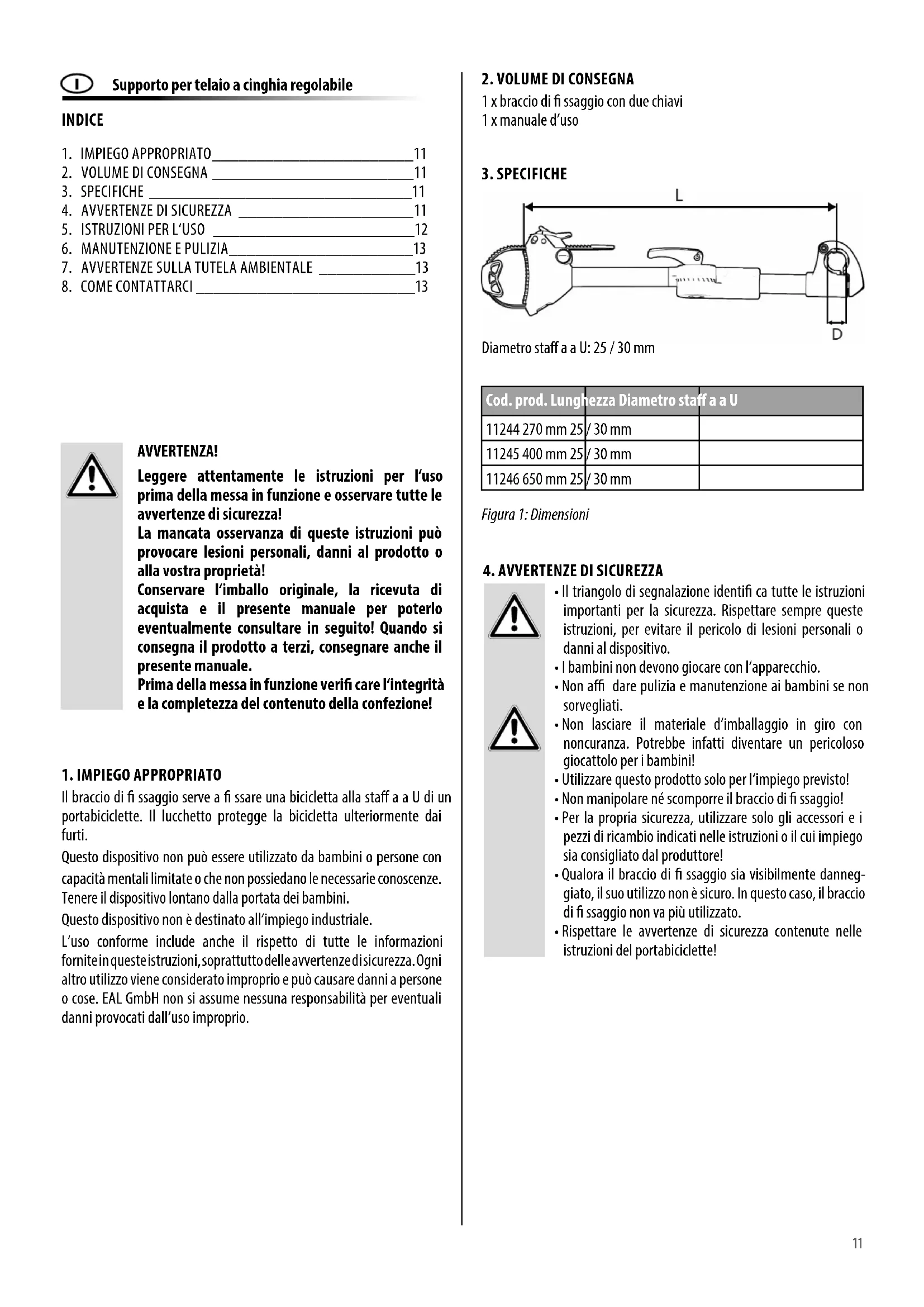

Cod. art. 11244, 11245, 11246 Supporto per telaio a cinghia regolabile Istruzioni per l'uso .... 11

INHALT

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza!

La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà!

Conservare l'imballo originale, la ricevuta di acquista e il presente manuale per poterlo eventualmente consultare in seguito! Quando si consegna il prodotto a terzi, consegnare anche il presente manuale.

Prima della messa in funzione verifi care l'integrità e la completezza del contenuto della confezione!

1. IMPIEGO APPROPRIATO

Il braccio di fi ssaggio serve a fi ssare una bicicletta alla staff a a U di un portabiciclette. Il lucchetto protegge la bicicletta ulteriormente dai furti.

Questo dispositivo non può essere utilizzato da bambini o persone con capacità mentali limitate o che non possiedano le necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

L'uso conforme include anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze di sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non si assume nessuna responsabilità per eventuali danni provocati dall'uso improprio.

2. VOLUME DI CONSEGNA

1 x braccio di fi ssaggio con due chiavi

1 x manuale d'uso

1. SPECIFICHE


Diametro staff a a U: 25 / 30 mm

Cod. prod. Lunghezza Diametro staff a a U
11244 270 mm 25	/ 30 mm
11245 400 mm 25	/ 30 mm
11246 650 mm 25	/ 30 mm

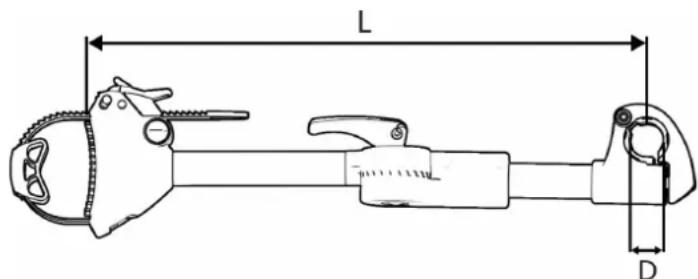

Figura 1: Dimensioni

4. AVVERTENZE DI SICUREZZA

• Il triangolo di segnalazione identifi ca tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• I bambini non devono giocare con l'apparecchio.
• Non affi dare pulizia e manutenzione ai bambini se non sorvegliati.
• Non lasciare il materiale d'imballaggio in giro con noncuranza. Potrebbe infatti diventare un pericoloso giocattolo per i bambini!
• Utilizzare questo prodotto solo per l'impiego previsto!
• Non manipolare né scomporre il braccio di fi ssaggio!
• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o il cui impiego sia consigliato dal produttore!
• Qualora il braccio di fi ssaggio sia visibilmente danneggiato, il suo utilizzo non è sicuro. In questo caso, il braccio di fi ssaggio non va più utilizzato.

• Rispettare le avvertenze di sicurezza contenute nelle istruzioni del portabiciclette!

• ISTRUZIONI PER L'USO Ripiegamento del supporto del telaio

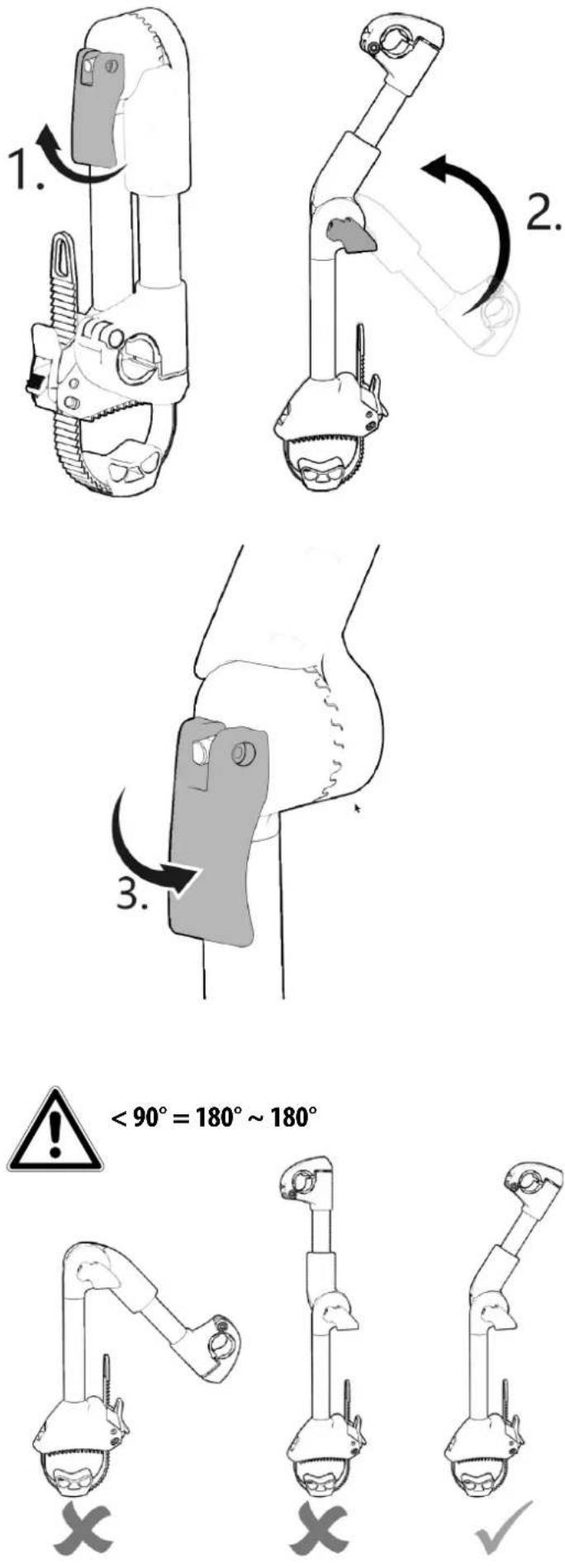

Figura 2: Ribaltamento del supporto del telaio

Se il supporto del telaio è impostato su 180°, la funzione di sicurezza della serratura non viene più fornita. Pertanto, utilizzare il supporto del telaio solo con una „leggerapiegatura“.

Ripiegamento del supporto del telaio

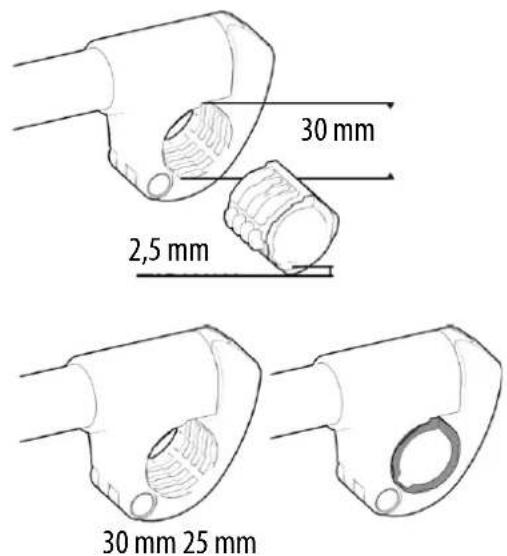

Figura. 3: Regolazione del diametro del bullone a U

Montaggio del supporto del telaio sul bullone a U

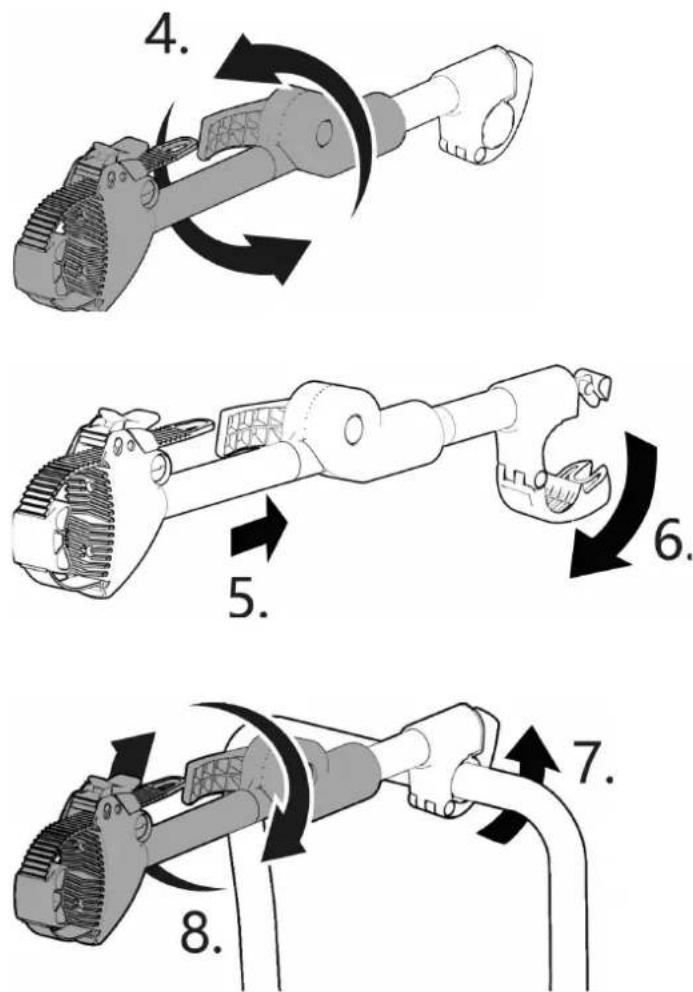

Figura 4: Montaggio su bullone a U

Collegare la bicicletta

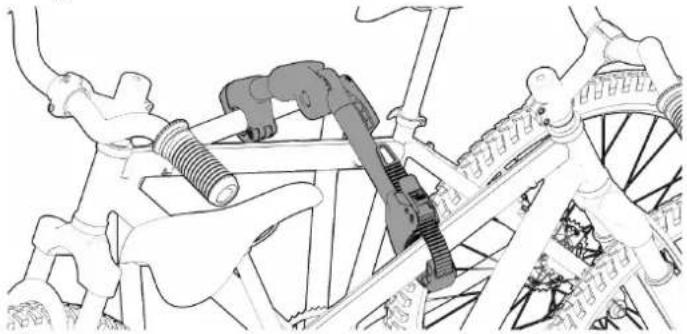

Figura 5: Collegare la bicicletta

ATTENZIONE

Prima di mettersi in marcia occorre ancora assicurare la bicicletta osservando le istruzioni del proprio portabiciclette (cinghie di fi ssaggio, cinghia di sicurezza ecc.).

I bracci di fi ssaggio possono provocare leggere ammaccature e danni alla vernice sui telai delle biciclette. Proteggere il telaio delle biciclette ad es. con una pellicola protettiva.

6. MANUTENZIONE E PULIZIA

Pulire il braccio di fi ssaggio con un panno morbido e leggermente umido, impiegando un detergente delicato. Non utilizzare detergenti aggressivi, solventi o benzina. Assicurarsi che né il detergente né altri liquidi penetri-no nel tubo del braccio di fi ssaggio.

Lubrifi care il lucchetto eventualmente con un olio non resinoso.

Conservare il braccio di fi ssaggio in un luogo asciutto.

7. AVVERTENZE SULLA TUTELA AMBIENTALE

Smaltire il braccio di fi ssaggio in conformità alle leggi e disposizioni in vigore nel proprio paese.

8. COME CONTATTARCI

EAL GmbH
