11244 - Portabici Eufab - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto telaio per portabici con lucchetto
Marca	Eufab
Modello	11244
Riferimenti compatibili	11244, 11245, 11246
Materiale fornito	1 supporto telaio, 2 chiavi, 1 manuale di istruzioni
Diametro della staffa a U compatibile	25 mm o 30 mm
Lunghezza del supporto (modello 11244)	270 mm
Utilizzo principale	Fissare la bicicletta alla staffa universale di un portabici
Protezione antifurto	Sì, lucchetto integrato con chiavi
Precauzioni di sicurezza	Non aprire a 180° (usare con leggera piegatura); non utilizzare se danneggiato
Manutenzione	Pulire con un panno morbido leggermente umido; oliare regolarmente il lucchetto con olio senza resina
Conservazione	Luogo asciutto
Istruzioni ambientali	Smaltire secondo le leggi locali; privilegiare la riparazione o la donazione
Utilizzo	Non destinato ad uso industriale o commerciale
Produttore	EAL GmbH, 42115 Wuppertal, Germania
Contatto produttore	[phone], [e-mail]

Domande frequenti - 11244 Eufab

Come installare il supporto telaio sulla staffa a U?

Piegare leggermente il supporto (non aprire a 180°). Adattare il diametro (25 o 30 mm). Posizionarlo sulla staffa a U e bloccare il lucchetto. Consultare le figure 2-4 del manuale.

Come aprire correttamente il supporto telaio?

Il supporto deve essere usato con una leggera piegatura (circa 170°). Non aprirlo mai a 180°, poiché la funzione di sicurezza della serratura non sarebbe più garantita.

Posso utilizzare il supporto telaio se la staffa ha un diametro diverso da 25 o 30 mm?

No, il supporto è progettato esclusivamente per staffe a U da 25 mm o 30 mm. Un diametro diverso potrebbe compromettere il fissaggio e la sicurezza.

Cosa fare se il supporto telaio è danneggiato?

Se il supporto è visibilmente danneggiato (crepe, deformazioni, ecc.), non può più essere utilizzato in sicurezza. Non riutilizzarlo e sostituirlo.

Come mantenere il lucchetto?

Applicare regolarmente olio senza resina sul meccanismo del lucchetto per garantirne il corretto funzionamento ed evitare grippaggio.

Posso utilizzare il supporto telaio con biciclette elettriche pesanti?

Il supporto telaio è un accessorio di fissaggio. Rispettare il carico massimo del portabici. Il supporto stesso non ha un limite di peso specificato, ma verificare la compatibilità con il portabici.

Come proteggere la vernice della bicicletta dai punti di pressione?

Utilizzare una pellicola protettiva o un panno tra il supporto e il telaio della bicicletta per evitare segni di pressione e danni alla vernice.

Il lucchetto è sicuro contro il furto?

Il lucchetto offre una protezione aggiuntiva contro il furto, ma non sostituisce un antifurto principale. Deterre i furti opportunistici.

Posso aprire il supporto a 180°?

No, non aprire mai il supporto a 180°. La funzione di sicurezza della serratura è garantita solo con una leggera piegatura. Un'apertura completa rende il blocco inefficace.

Dove posso trovare pezzi di ricambio?

I pezzi di ricambio non sono elencati nel manuale. Contattare il produttore EAL GmbH ai recapiti indicati per qualsiasi domanda sui pezzi di ricambio.

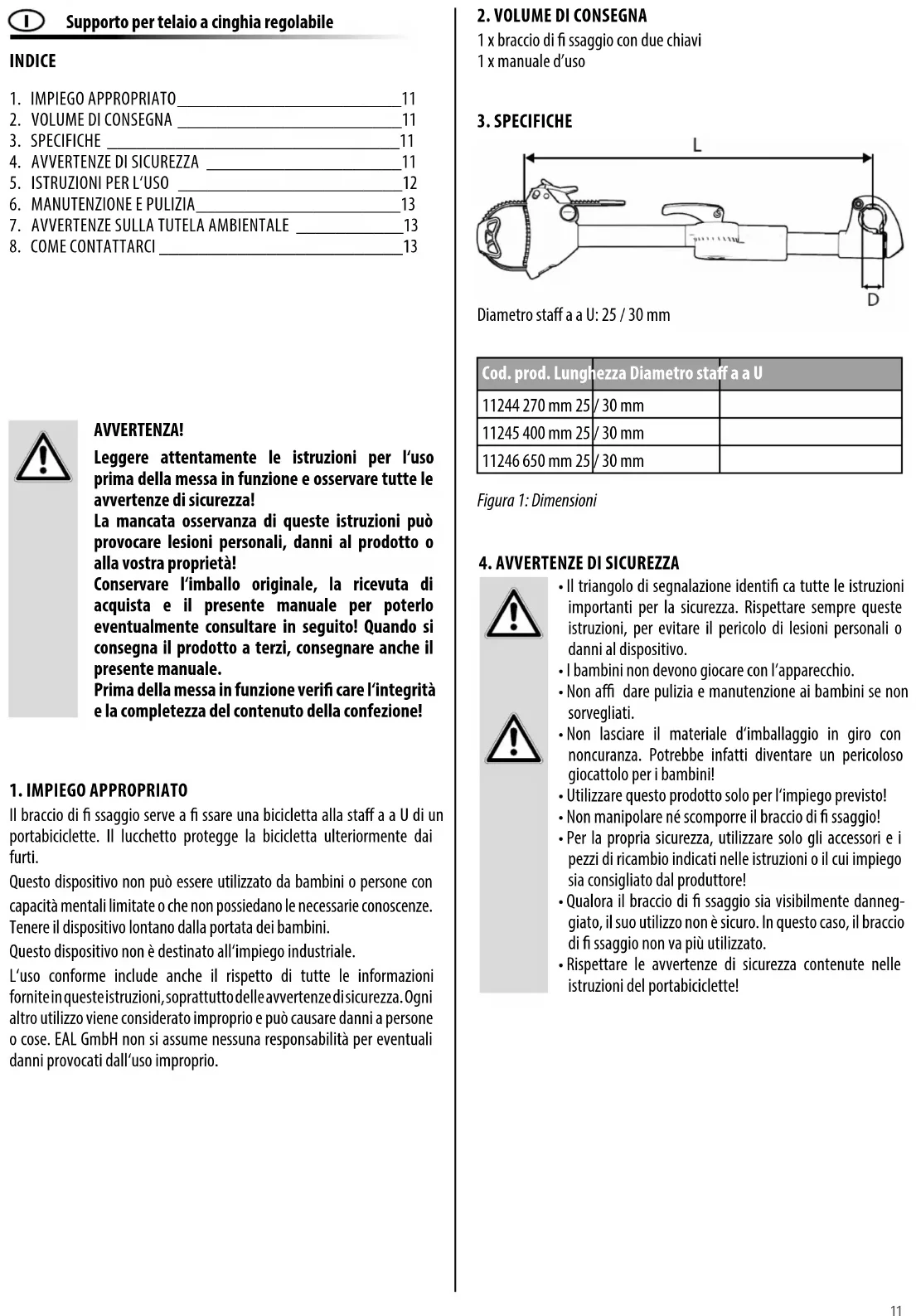

MANUALE UTENTE 11244 Eufab

Cod. art. 11244, 11245, 11246 Supporto per telaio a cinghia regolabile Istruzioni per l'uso .... 11

INHALT

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza!

La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà!

Conservare l'imballo originale, la ricevuta di acquista e il presente manuale per poterlo eventualmente consultare in seguito! Quando si consegna il prodotto a terzi, consegnare anche il presente manuale.

Prima della messa in funzione verifi care l'integrità e la completezza del contenuto della confezione!

1. IMPIEGO APPROPRIATO

Il braccio di fi ssaggio serve a fi ssare una bicicletta alla staff a a U di un portabiciclette. Il lucchetto protegge la bicicletta ulteriormente dai furti.

Questo dispositivo non può essere utilizzato da bambini o persone con capacità mentali limitate o che non possiedano le necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

L'uso conforme include anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze di sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non si assume nessuna responsabilità per eventuali danni provocati dall'uso improprio.

2. VOLUME DI CONSEGNA

1 x braccio di fi ssaggio con due chiavi

1 x manuale d'uso

1. SPECIFICHE


Diametro staff a a U: 25 / 30 mm

Cod. prod. Lunghezza Diametro staff a a U
11244 270 mm 25	/ 30 mm
11245 400 mm 25	/ 30 mm
11246 650 mm 25	/ 30 mm

Figura 1: Dimensioni

4. AVVERTENZE DI SICUREZZA

• Il triangolo di segnalazione identifi ca tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• I bambini non devono giocare con l'apparecchio.
• Non affi dare pulizia e manutenzione ai bambini se non sorvegliati.
• Non lasciare il materiale d'imballaggio in giro con noncuranza. Potrebbe infatti diventare un pericoloso giocattolo per i bambini!
• Utilizzare questo prodotto solo per l'impiego previsto!
• Non manipolare né scomporre il braccio di fi ssaggio!
• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o il cui impiego sia consigliato dal produttore!
• Qualora il braccio di fi ssaggio sia visibilmente danneggiato, il suo utilizzo non è sicuro. In questo caso, il braccio di fi ssaggio non va più utilizzato.

• Rispettare le avvertenze di sicurezza contenute nelle istruzioni del portabiciclette!

• ISTRUZIONI PER L'USO Ripiegamento del supporto del telaio

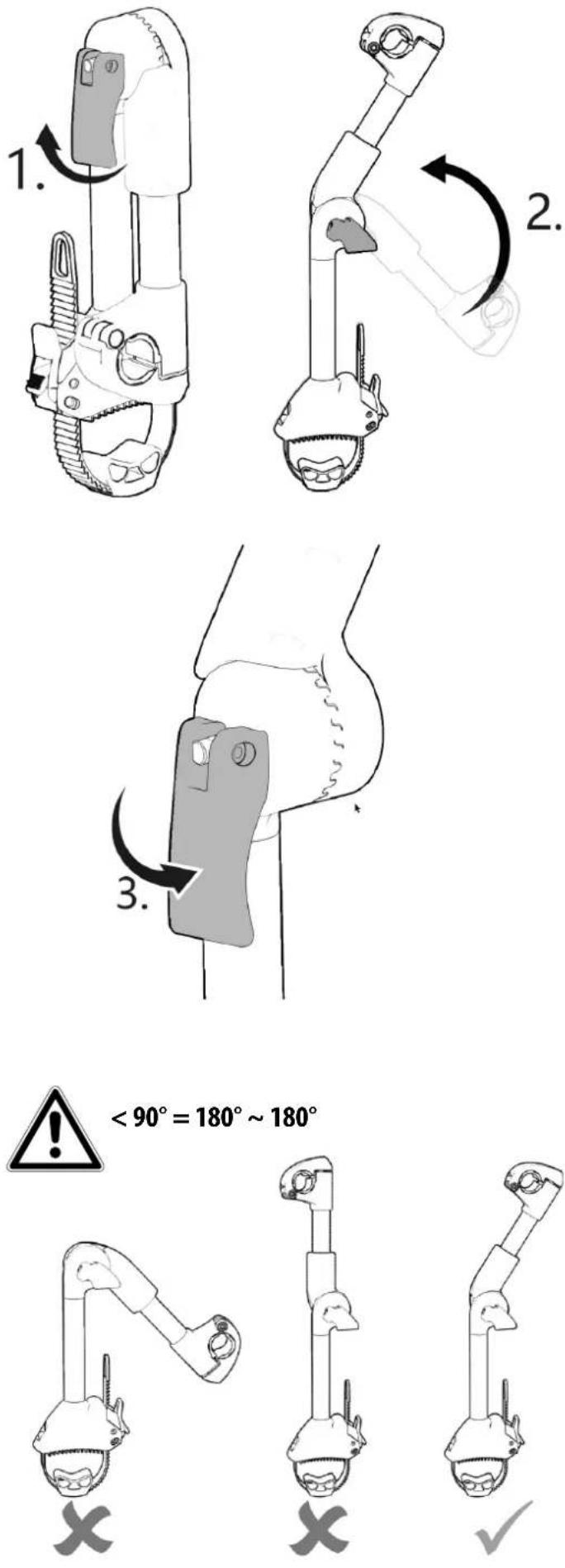

Figura 2: Ribaltamento del supporto del telaio

Se il supporto del telaio è impostato su 180°, la funzione di sicurezza della serratura non viene più fornita. Pertanto, utilizzare il supporto del telaio solo con una „leggerapiegatura“.

Ripiegamento del supporto del telaio

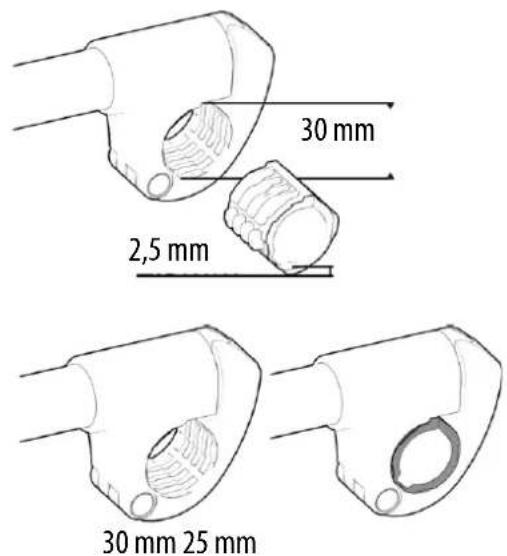

Figura. 3: Regolazione del diametro del bullone a U

Montaggio del supporto del telaio sul bullone a U

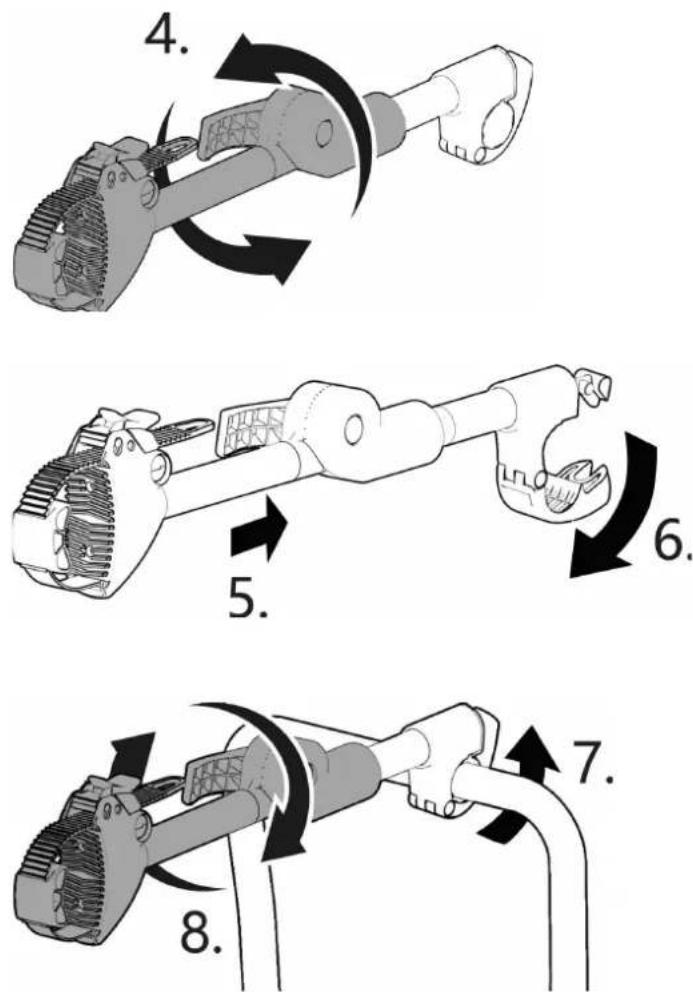

Figura 4: Montaggio su bullone a U

Collegare la bicicletta

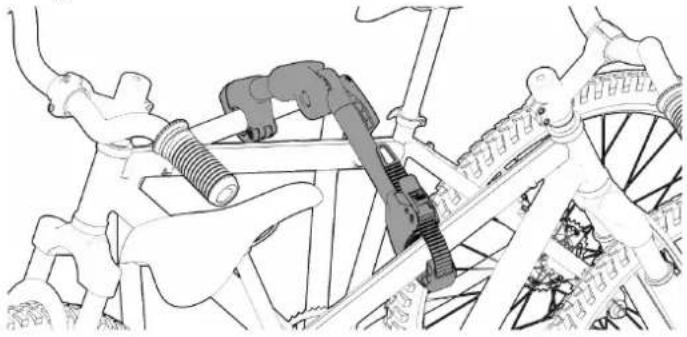

Figura 5: Collegare la bicicletta

ATTENZIONE

Prima di mettersi in marcia occorre ancora assicurare la bicicletta osservando le istruzioni del proprio portabiciclette (cinghie di fi ssaggio, cinghia di sicurezza ecc.).

I bracci di fi ssaggio possono provocare leggere ammaccature e danni alla vernice sui telai delle biciclette. Proteggere il telaio delle biciclette ad es. con una pellicola protettiva.

6. MANUTENZIONE E PULIZIA

Pulire il braccio di fi ssaggio con un panno morbido e leggermente umido, impiegando un detergente delicato. Non utilizzare detergenti aggressivi, solventi o benzina. Assicurarsi che né il detergente né altri liquidi penetri-no nel tubo del braccio di fi ssaggio.

Lubrifi care il lucchetto eventualmente con un olio non resinoso.

Conservare il braccio di fi ssaggio in un luogo asciutto.

7. AVVERTENZE SULLA TUTELA AMBIENTALE

Smaltire il braccio di fi ssaggio in conformità alle leggi e disposizioni in vigore nel proprio paese.

8. COME CONTATTARCI

EAL GmbH
