Tipo di prodotto	Portabiciclette per gancio traino
Modello	FINCH 11584
Numero di biciclette	2
Dimensioni (aperto)	Circa 122 x 88 x 57 cm (L x H x P)
Dimensioni (ripiegato)	Circa 34 x 88 x 57 cm (L x H x P)
Peso	Circa 17 kg
Carico utile massimo	60 kg
Materiale	Acciaio / Alluminio / Plastica
Colore	Argento / Nero
Collegamento elettrico	13 poli
Valore D	7,6 kN
Velocità massima consentita	130 km/h
Sistema di fissaggio	Chiusura rapida con leva e lucchetto antifurto
Luci posteriori	Integrate, da montare prima del primo utilizzo
Meccanismo di ribaltamento	Pedale per inclinare il portabiciclette (bagagliaio accessibile)
Fissaggio delle biciclette	Supporti per telaio regolabili (corto/lungo) e cinghie per ruote
Sicurezza aggiuntiva	Cinghia di sicurezza lunga per entrambe le biciclette
Manutenzione	Pulizia con acqua, ingrassare le parti mobili, controllare i fissaggi
Omologazione stradale	Autorizzazione generale di esercizio inclusa

Domande frequenti - FINCH 11584 Eufab

Qual è il numero massimo di biciclette trasportabili?

Questo portabiciclette può trasportare fino a 2 biciclette contemporaneamente.

Qual è il carico utile massimo del portabiciclette?

Il carico utile massimo è di 60 kg, da ripartire tra le due biciclette.

Come montare il portabiciclette sul gancio?

Posizionare il portabiciclette orizzontalmente sulla sfera del gancio pulita e sgrassata. Abbassare la leva della chiusura rapida fino alla battuta (sforzo 35-40 kg). Verificare il fissaggio, quindi inserire il bullone di sicurezza e bloccare con il lucchetto.

Quali tipi di ganci sono compatibili?

Il gancio deve essere in acciaio St52-3 o ghisa grigia GGG52 minimo. Il valore D della sfera deve essere di almeno 7,6 kN. I ganci in alluminio o GGG40 non sono adatti.

Come caricare correttamente le biciclette?

Posizionare la bicicletta più pesante nella guida vicina al veicolo. Fissare il telaio con il supporto adatto (corto o lungo) ruotando la manopola a dado. Stringere le cinghie delle ruote e utilizzare la cinghia di sicurezza lunga passando attraverso i telai e la staffa a U.

Posso aprire il bagagliaio con le biciclette montate?

Sì, grazie al meccanismo di ribaltamento. Tenere la staffa a U, premere il pedale sotto la targa e inclinare delicatamente il portabiciclette all'indietro.

Qual è la velocità massima consentita con il portabiciclette?

La velocità massima consentita è di 130 km/h. Adattare la guida al comportamento modificato del veicolo.

Come effettuare la manutenzione del portabiciclette?

Pulire il portabiciclette con acqua dopo l'uso, mantenere il gancio pulito e senza grasso. Ingrassare regolarmente le parti mobili. Controllare lo stato delle cinghie e dei fissaggi prima di ogni spostamento.

Il portabiciclette è antifurto?

Sì, è dotato di un lucchetto integrato per bloccare il fissaggio sul gancio e di serrature sulle manopole a dado dei supporti per telaio per proteggere le biciclette.

Cosa fare se la leva della chiusura rapida non stringe abbastanza?

Sganciare il portabiciclette, rimuovere il cappuccio della vite di regolazione, allentare il controdado, girare la vite di regolazione di un quarto di giro verso l'esterno, quindi serrare di nuovo il controdado. Riposizionare il portabiciclette e testare di nuovo.

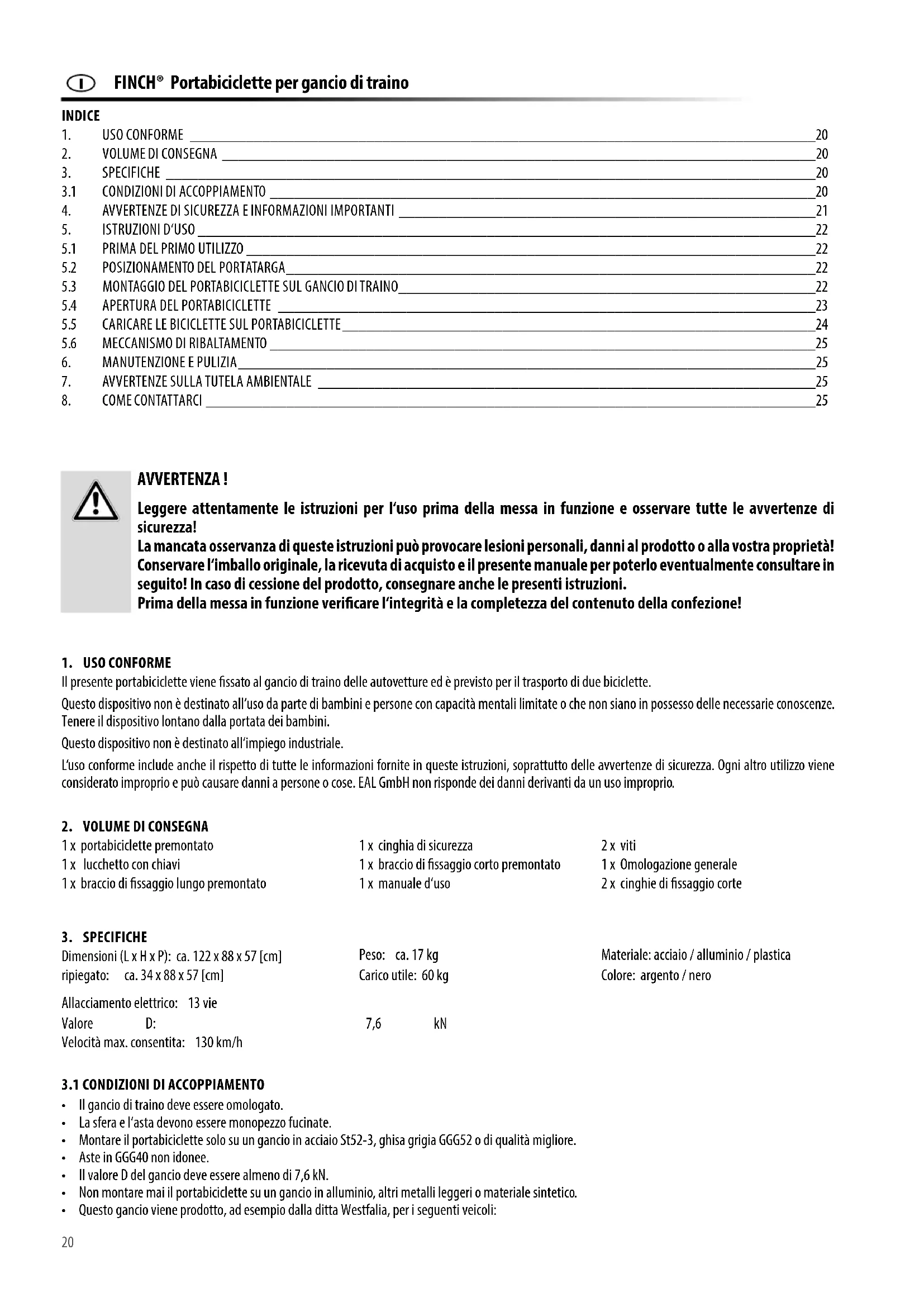

MANUALE UTENTE FINCH 11584 Eufab

Portabiciclette per gancio di traino

Istruzioni per l'uso ....20

INHALT

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza!

La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare l'imballo originale, la ricevuta di acquisto e il presente manuale per poterlo eventualmente consultare in seguito! In caso di cessione del prodotto, consegnare anche le presenti istruzioni.

Prima della messa in funzione verificare l'integrità e la completezza del contenuto della confezione!

1. USO CONFORME

Il presente portabiciclette viene fissato al gancio di traino delle autovetture ed è previsto per il trasporto di due biciclette.

Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze.

Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

L'uso conforme include anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze di sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. VOLUME DI CONSEGNA

1 x portabiciclette premontato
1 x cinghia di sicurezza
2 x viti
1 x lucchetto con chiavi
1 x braccio di fissaggio corto premontato
1 x Omologazione generale
1 x braccio di fissaggio lungo premontato
1 x manuale d'uso
2 x cinghie di fissaggio corte

3. SPECIFICHE

Materiale: acciaio / alluminio / plastica

ripiegato: ca. 34 x 88 x 57 [cm]

Carico utile: 60 kg

Colore: argento / nero

Allacciamento elettrico: 13 vie

Valore D:

7,6 kN

Velocità max. consentita: 130 km/h

3.1 CONDIZIONI DI ACCOPPIAMENTO

• Il gancio di traino deve essere omologato.
• La sfera e l'asta devono essere monopezzo fucinate.
- Montare il portabiciclette solo su un gancio in acciaio St52-3, ghisa grigia GGG52 o di qualità migliore.
• Aste in GGG40 non idonee.
• Il valore D del gancio deve essere almeno di 7,6 kN.
• Non montare mai il portabiciclette su un gancio in alluminio, altri metalli leggeri o materiale sintetico.
- Questo gancio viene prodotto, ad esempio dalla ditta Westfalia, per i seguenti veicoli:

Produttore Simbolo di controllo Adatto per
Westfalia	F 4192 Audi A4
	F 3830 Audi A6
	F 4112 Audi A8

Osservare le indicazioni del produttore del gancio riportate sulla propria targhetta. Nel dubbio, verificare l'idoneità del gancio di traino rivolgendosi direttamente al produttore.

4. AVVERTENZE DI SICUREZZA E INFORMAZIONI IMPORTANTI

Viaggiare con il portabiciclette influisce sul comportamento su strada del veicolo

• Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• I bambini non devono giocare con l'apparecchio.
  • Non affidare pulizia e manutenzione ai bambini se non sorvegliati.
• Non lasciare il materiale d'imballaggio in giro con noncuranza. Questo può diventare un giocattolo pericoloso per i bambini!
• Utilizzare questo prodotto solo per lo scopo previsto!
• Non manomettere né smontare il prodotto!
• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!

Danni a persone o cose derivanti dalla perdita delle biciclette.

Viaggiare senza cinghie di sicurezza può causare incidenti.

• Prima di iniziare il viaggio, controllare sempre che la cinghia sia fissata correttamente e saldamente attorno alle biciclette e alla staffa a U del portabiciclette.
• Prima di iniziare il viaggio, controllare sempre che la ruota anteriore sia fissata correttamente e saldamente con le due cinghie e quella posteriore con l'apposita cinghia.
• Eventualmente tendere ulteriormente le cinghie.
• Prima di iniziare il viaggio assicurarsi che le cinghie utilizzate non siano danneggiate o logorate.
  • Prima del viaggio, le cinghie danneggiate o logorate devono essere sostituite con altre in perfetto stato. Utilizzare solo cinghie approvate da EAL GmbH.

Danni a persone o cose derivanti da parti sporgent.

Le parti che sporgono oltre il bordo del veicolo o del portabiciclette, durante il viaggio possono causare danni a persone o cose.

- Montare solo parti che non sporgono dal bordo del veicolo.

Danni a persone o cose dovuti a un carico eccessivo.

Il superamento del carico utile massimo del portabiciclette, del carico d'appoggio consentito per il gancio di traino o del peso totale ammesso, può causare gravi incidenti.

- Rispettare tassativamente le indicazioni relative al carico utile massimo, al carico d'appoggio consentito e al peso totale ammesso del veicolo. Non superare mai questi valori.

Danni materiali causati dall'apertura del portellone posteriore.

Il portellone posteriore potrebbe sbattere contro il portabiciclette e venire danneggiato.

- Disinserire i portelloni posteriori elettrici e azionarli manualmente.

- Prima di aprire il portellone posteriore, ribaltare il portabiciclette.

Danni materiali causati da gas di scarico caldi.

Se il portabiciclette e/o le biciclette sono troppo vicini allo scappamento, possono subire danni.

- Usare eventualmente un terminale di scarico.

Danni a persone o cose dovuti a portabiciclette danneggiati.

Eventuali danni al portabiciclette, ad es. a causa di parti deformate, incrinature o graffi, possono pregiudicarne il corretto funzionamento.

- Non montare il portabiciclette se danneggiato.

- Procedere come descritto nel capitolo Manutenzione.

Danni a persone o cose dovuti alla perdita del portabiciclette durante il viaggio.

Un collegamento non corretto o difettoso tra portabiciclette e gancio di traino può causare il distacco del portabiciclette.

- Sostituire il gancio di traino se difettoso.

- Eliminare sporco, polvere e grasso dal gancio di traino.

Danni a persone o cose dovuti alla perdita di componenti delle biciclette durante il viaggio.

Alcune parti perdibili potrebbero causare danni in seguito al distacco dalla bicicletta durante il viaggio.

- Prima del viaggio rimuovere tutte le parti perdibili, quali pompe, batterie delle biciclette elettriche, luci a batteria, navigatori, computer per bici, borse attrezzi o cestelli.

Possibilità di danni a persone o cose dovuti al maggiore carico del vento.

Il portabiciclette e il gancio di traino potrebbero essere danneggiati dall'eccessivo carico esercitato dal vento.

- Prima di iniziare il viaggio, rimuovere tutte le borse dalla bicicletta.

- Durante il viaggio non utilizzare teli di protezione per bicicletta.

Quando il portabiciclette è a bordo si deve sempre portare nel veicolo la relativa omologazione.

Non effettuare corse a vuoto con il portabiciclette. Sistemarlo nel bagagliaio del proprio veicolo. In questo modo si evita un maggiore consumo di carburante e si salvaguarda il portabiciclette.

Il conducente è responsabile per la correttezza del carico e dei fissaggi.

5. ISTRUZIONI D'USO

5.1 PRIMA DEL PRIMO UTILIZZO

Prelevare il portabiciclette dall'imballo. Prima di utilizzare il portabiciclette per la prima volta, è necessario montare le luci posteriori. A tale scopo, aprire l'imballo di cartone delle luci posteriori tra le alette con i binari. Seguire le istruzioni riportate sull'imballo. Rimuovere l'imballo vuoto. Aprire delicatamente le alette con i binari. Posizionare le luci posteriori sui supporti, figura 1, e avvitarle con le viti.

Figura 1: Montaggio luci posteriori Figura 2: Montaggio luci posteriori

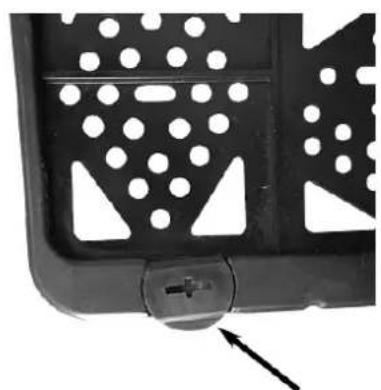

Servendosi di un giravite largo o di una moneta, ruotare i supporti che si trovano sul bordo inferiore del portatarga fino a quando le sporgenze non sono rivolte verso il basso, figura 3. Inserire la targa al di sotto delle sporgenze dei supporti che si trovano sul bordo superiore del telaio. Spingere la targa nel portatarga fino a posizionarla interamente nel telaio. Ruotare le sporgenze dei supporti inferiori verso l'alto, figura 4.

Figura 3: Supporto aperto Figura 4: Supporto chiuso

5.3 MONTAGGIO DEL PORTABICICLETTE SUL GANCIO DI TRAINO

Prima di applicare il portabiciclette sul gancio di traino occorre familiarizzarsi con il sistema di aggancio rapido, figura 5.

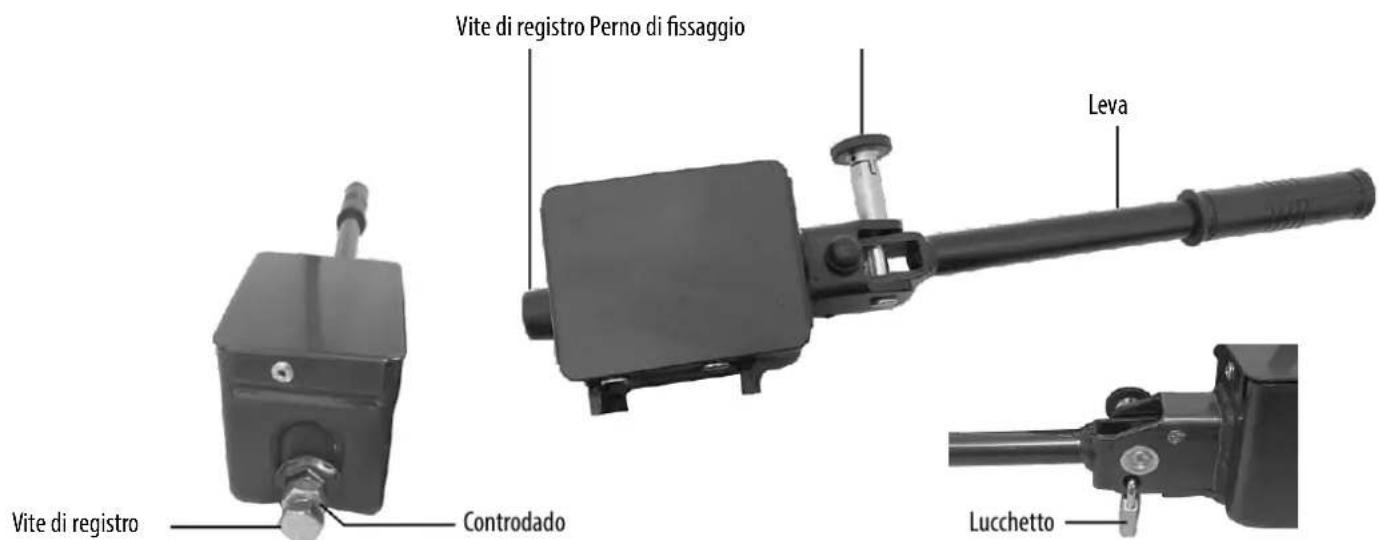

Vite di registro Perno di fissaggio Leva Vite di registro Controdado Lucchetto

Figura 5: Aggancio rapido

Accertarsi che il gancio di traino non sia danneggiato e sia pulito e senza grasso. Rimuovere l'eventuale vernice dalla sfera del gancio.

Il sistema di aggancio rapido è costituito da un elemento con leva. Azionando la leva, l'aggancio rapido si apre o si chiude. Con l'ausilio del perno di fissaggio e del lucchetto, l'aggancio rapido si blocca e si chiude a chiave.

Il lucchetto è sempre necessario quando si usa il portabiciclette. Il portabiciclette deve essere usato solamente se il lucchetto è applicato correttamente e chiuso a chiave. Il lucchetto è fondamentale per la sicurezza.

Posteggiare il veicolo su una superficie piana.

Spegnere il motore e azionare il freno di stazionamento.

Estrarre il perno di fissaggio dell'aggancio rapido e ruotarlo di 90° per impedire che si blocchi di nuovo. Aprire l'aggancio rapido sollevando la leva.

Collocare il portabiciclette sul gancio di traino dall'alto. Orientare il portabiciclette in orizzontale e in posizione dritta dietro il veicolo. Abbassare la leva dell'aggancio rapido (con una forza di ca. 35 - 40kg) fino a battuta (la leva rimane in posizione orizzontale).

Controllare che il portabiciclette sia fissato al gancio di traino in maniera sicura e che non possa più ruotare. In caso contrario, regolare l'aggancio rapido. Sollevare la leva e rimuovere il portabiciclette dal gancio di traino. Rimuovere il cappuccio dalla vite di registro. Allentare il controdado della vite di registro e avvitare la vite di regolazione dell'aggancio rapido di un quarto di giro. Quindi, stringere di nuovo il controdado.

Collocare il portabiciclette nuovamente sul gancio di traino e controllare che sia fissato in modo sicuro. Ripetere eventualmente la regolazione fino a quando il portabiciclette non è fissato in maniera sicura.

Applicare di nuovo il cappuccio sulla vite di registro.

ATTENZIONE

Accertarsi sempre che il controdado della vite di registro sia ben serrato!

Leggere tracce di pressione sulla sfera del gancio sono normali e non pregiudicano il funzionamento.

Se il portabiciclette è ben fissato al gancio di traino, ruotare il perno di fissaggio dell'aggancio rapido per farlo innestare. Quindi chiudere l'aggancio rapido con il lucchetto fornito in dotazione ed estrarre la chiave dal lucchetto. Conservare la chiave accuratamente in un luogo sicuro. A questo punto, il portabiciclette è anche a prova di furto.

Collegare il connettore del cavo elettrico del portabiciclette alla presa del rimorchio del proprio veicolo. Effettuare una prova di illuminazione.

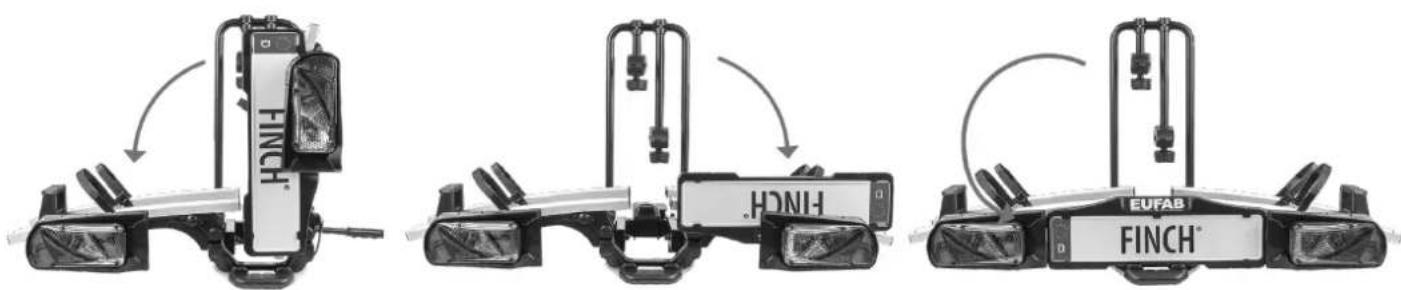

5.4 APERTURA DEL PORTABICICLETTE

Per poterlo utilizzare, aprire il portabiciclette come illustrato nelle seguenti figure.

Figura 6: Passaggio 1 Figura 7: Passaggio 2
Figura 8: Passaggio 3

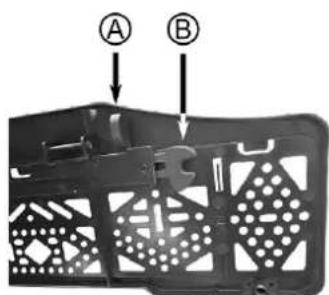

Accertarsi che l'elemento di bloccaggio del portatarga, figura 9 posizione B, scatti correttamente in posizione.

Figura 9: Elemento di bloccaggio

Prima di chiudere il portabiciclette, sbloccare l'elemento di bloccaggio del portatarga. A tale scopo, tirare la leva manuale, figura 9 posizione A, verso il centro della targa. Quindi seguire i passaggi sopra descritti procedendo in ordine inverso.

5.5 CARICARE LE BICICLETTE SUL PORTABICICLETTE

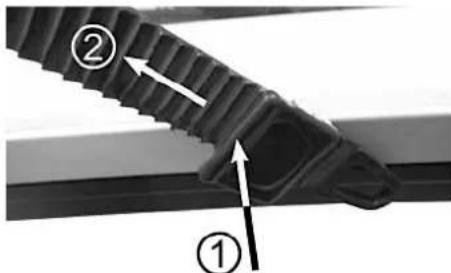

Aprire tutte le cinghie di fissaggio sui binari spingendo verso il basso la chiusura dietro, quindi estrarre completamente la cinghia, figura 10.

Figura 10: Apertura cinghia di fissaggio

Collocare la prima bicicletta, possibilmente la più pesante, nel primo binario (quello più vicino al veicolo). Collegare il telaio della bicicletta alla staffa a U servendosi del braccio di fissaggio corto. Ruotare il dado zigrinato in senso antiorario fino a quando la graffa non si apre a sufficienza per il telaio della bicicletta. Inserire quindi il telaio nella graffa. Ruotare il dado zigrinato in senso orario fino a quando la graffa non avvolge il telaio senza stringerlo. Orientare la bicicletta e il braccio di fissaggio affinché il tutto sia collegato in maniera sicura.

Disporre la seconda bici nel secondo binario, in direzione opposta alla prima bici. Collegare il telaio della seconda bici alla staffa a U servendosi del braccio di fissaggio lungo. Ruotare il dado zigrinato in senso antiorario fino a quando la graffa non si apre a sufficienza per il telaio della bicicletta. Inserire quindi il telaio nella graffa. Ruotare il dado zigrinato in senso orario fino a quando la graffa non avvolge il telaio senza stringerlo. Orientare la bicicletta e il braccio di fissaggio affinché il tutto sia collegato in maniera sicura. Accertarsi che entrambe le biciclette non urtino tra di loro.

Stringere adesso i dadi zigrinati.

Il braccio di fissaggio si può chiudere a chiave soltanto se è tutto fissato.

Inserire la chiave nel lucchetto del dado e girarla fino a quando la marcatura rossa non è rivolta verso il simbolo del lucchetto. Estrarre nuovamente la chiave. La bicicletta è ora al sicuro dai furti.

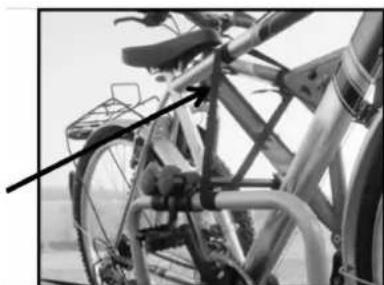

I bracci di fissaggio possono provocare leggere ammaccature e danni alla vernice sui telai delle biciclette. Proteggere il telaio delle biciclette ad es. con una pellicola protettiva.

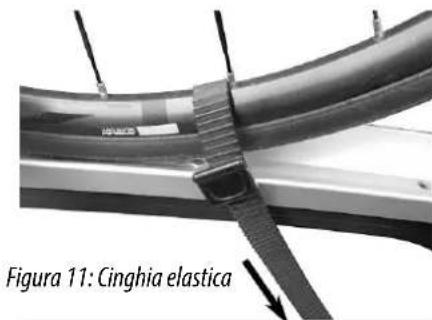

Posizionare le cinghie di fissaggio dei supporti per ruota intorno al cerchio della ruota e inserire la cinghia nella chiusura. Stringere la cinghia di fissaggio, figura 11. Assicurare ulteriormente la ruota anteriore con una cinghia di fissaggio corta per impedirne la rotazione.

Figura 11: Cinghia elastica

Ora bloccare le biciclette con la cinghia di sicurezza lunga. Far passare la cinghia di sicurezza attraverso i telai delle biciclette attorno alla staffa a U e tendere la cinghia, figura 12.

Cinghia di sicurezza

Figura 12: Cinghia di sicurezza

Quando si vuole azionare il meccanismo di ribaltamento, si DEVE bloccare con una mano la staffa a U, affinché il supporto non si ribalti di colpo. (Pericolo di lesioni)

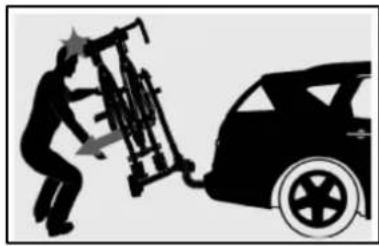

Per aprire il bagagliaio è possibile ribaltare il portabiciclette anche con le biciclette montate.

Tenere la staffa a U saldamente con la mano e azionare con il piede il pedale che si trova sotto il portatarga, figura 13. Ribaltare il portabiciclette con attenzione tirando la staffa a U lentamente all'indietro.

Per il sollevamento del portabiciclette, sollevarlo da dietro e spingere la staffa a U in direzione del veicolo. Il portabiciclette deve scattare in posizione emettendo un clic chiaramente percettibile.

Controllare regolarmente per accertare che il supporto sia perfettamente fissato al gancio di traino e controllare anche il fissaggio delle biciclette sul supporto. Controllare anche regolarmente il funzionamento dell'impianto luci del proprio portabiciclette.

6. MANUTENZIONE E PULIZIA

• Pulire il portabiciclette dopo l'uso e conservarlo asciutto. Pulire con acqua gli eventuali residui di fango o di altra natura.
- Tenere il giunto portante pulito ed esente da grasso.
- Controllate regolarmente il portabiciclette per accertare eventuali danni. Sostituire immediatamente eventuali componenti danneggiati o usurati. Utilizzare solo ricambi originali.
- Controllare regolarmente i perni e i dadi del portabiciclette e serrare all'occorrenza.
- Trattare immediatamente con smalto i punti danneggiati.
- Lubrificare regolarmente le parti girevoli e mobili.

7. AVVERTENZE SULLA TUTELA AMBIENTALE

Grazie al sistema di illuminazione, il portabiciclette è un'apparecchiatura elettrica. Le apparecchiature elettriche non vanno smaltite nei rifiuti domestici. I rifiuti di apparecchiature elettriche ed elettroniche (RAEE) devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Per informazioni sulle possibilità di smaltimento dei RAEE, contattare l'autorità locale o il comune. I materiali sono riciclabili. Grazie al riciclo, al recupero dei materiali o altre forme di riutilizzo di vecchie apparecchiature, si contribuisce in maniera importante alla protezione del nostro ambiente.

Smaltire il portabiciclette in conformità alle leggi e disposizioni in vigore nel proprio paese.
