11563 - Portabici Eufab - Manuale utente e istruzioni gratuiti

Marca	Eufab
Modello	11563
Tipo di prodotto	Portabici su gancio traino
Capacità	2 biciclette
Peso	13 kg
Carico utile massimo	50 kg
Collegamento elettrico	13 poli
Valore D	7,6 kN
Velocità massima consentita	130 km/h
Materiale principale	Acciaio
Sistema di fissaggio	Chiusura rapida con leva di serraggio e lucchetto
Accessori inclusi	Staffa a U, supporti per telaio, cinghie di serraggio, cinghia di sicurezza, supporto targa, lucchetto
Manutenzione	Pulizia con acqua, lubrificazione delle parti mobili, controllo regolare dei fissaggi
Sicurezza	Uso obbligatorio del lucchetto e della cinghia di sicurezza; verifica prima di ogni viaggio
Compatibilità gancio train	Gancio in acciaio St52, ghisa grigia GGG52 o più resistente; valore D ≥ 7,6 kN

Domande frequenti - 11563 Eufab

Come montare il portabici Eufab 11563 sul gancio traino?

Assicurarsi che il gancio sia pulito, intatto e senza grasso. Aprire la chiusura rapida sollevando la leva di serraggio, posizionare il supporto orizzontalmente sulla sfera del gancio, quindi abbassare la leva verso il basso con uno sforzo di circa 35-40 kg fino all'arresto. Verificare il fissaggio e regolare se necessario tramite la vite di regolazione sotto il cappuccio di protezione.

Qual è il carico massimo supportato da questo portabici?

Il carico utile massimo è di 50 kg, ripartito sulle due biciclette. Rispettare anche il carico verticale ammissibile del gancio.

A quale velocità massima posso viaggiare con il portabici carico?

La velocità massima consentita è di 130 km/h. Adattare la guida ed evitare movimenti bruschi.

Come fissare le biciclette sul portabici?

Posizionare la prima bicicletta nella guida vicino al veicolo e fissare il telaio alla staffa a U con il supporto per telaio corto. Utilizzare le cinghie di serraggio per tenere le ruote, in particolare la ruota anteriore con due cinghie antirotazione. La seconda bicicletta si monta in senso inverso nella seconda guida. Terminare con la cinghia di sicurezza lunga che passa intorno ai telai e alla staffa.

Il portabici è adatto a tutti i ganci?

No, richiede un gancio in acciaio St52, ghisa grigia GGG52 o più resistente, con un valore D di almeno 7,6 kN. Non utilizzare su gancio in alluminio o altri metalli leggeri.

Come mantenere il portabici Eufab 11563?

Pulirlo con acqua per rimuovere fango e sporco. Mantenere il gancio e l'aggancio puliti e senza grasso. Lubrificare regolarmente le parti mobili. Controllare lo stato delle cinghie e sostituirle se usurate. Verificare bulloni e dadi e serrarli se necessario. Trattare immediatamente eventuali scheggiature di vernice.

Posso aprire il portellone con il portabici montato?

Non è consigliato perché il portellone potrebbe urtare il portabici. Se necessario, disattivare l'apertura elettrica e azionarlo manualmente con cautela. È preferibile smontare il portabici prima di aprire il portellone.

Come utilizzare il lucchetto fornito?

Dopo aver fissato il portabici sul gancio, inserire il bullone di sicurezza e chiudere il lucchetto. Rimuovere la chiave e riporla in un luogo sicuro. Il portabici non deve mai essere utilizzato senza che il lucchetto sia correttamente chiuso.

Cosa fare se il portabici non è stabile sul gancio?

Sollevare la leva e scollegare il portabici. Rimuovere il cappuccio di protezione della vite di regolazione, allentare il controdado e girare la vite di un quarto di giro verso l'esterno. Riavvitare il controdado e ripetere l'operazione fino ad ottenere un fissaggio solido.

Come montare la staffa a U e il supporto targa?

Posizionare la staffa a U sulle boccole di fissaggio e serrarla con le viti a testa tonda M8 x 60, rondelle e dadi a galletto. Per il supporto targa, svitare le due viti a croce della traversa, inserirle nel supporto e avvitarle. Assicurarsi che la targa sia centrata e all'altezza dell'illuminazione.

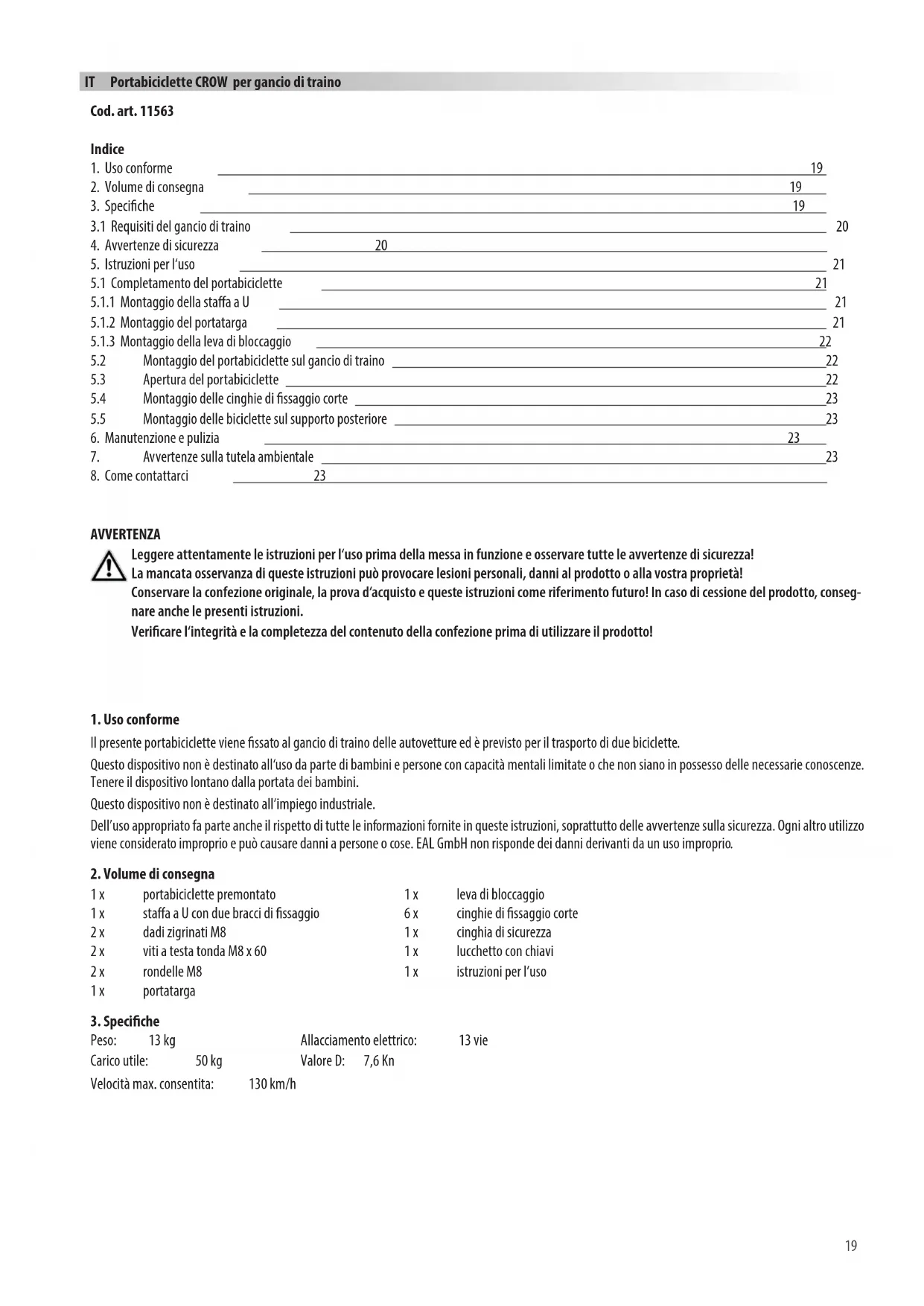

MANUALE UTENTE 11563 Eufab

1. Uso conforme 19
2. Volume di segna 19
3. Specifiche 19
   3.1 Requisiti del gancio di traino 20
4. Avvertenze di sicurezza 20
   5.Istruzioni per I'uso 21
   5.1 Completamento del portabiciclette 21
   5.1.1 Montaggio della staffa a U 21
   5.1.2 Montaggio del portatarga 21
   5.1.3 Montaggio della leva di bloccaggio 22
   5.2 Montaggio del portabicidette sul gancio di traino 22
   5.3 Apertura del portabiciclette 22
   5.4 Montaggio delle cinghie di fissaggio corte 23
   5.5 Montaggio delle bicyclette sul supporto posteriore 23
   6.Manutenzione e pulizia 23
5. Avvertenze sulla tutela ambientale 23
6. Come contattari 23

AVVERTENZA

Leggere attendamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza!

La mancata osservanza di queste istruzioni puo provocare lesioni personali, danni al prodotto o alla vostra proprieta!

Conservare la confeseione originale, la prova d'acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, segnare anche le presenti istruzioni.

Verificare l'integrità e la completeness del contento della confezione prima di utilizzare il prodotto!

1. Uso conforme

Il presente portabiciclette viene fissato al gancio di traino delle autovetture ed è previsto per il trasporto di due biciclette.

Qesto dispositivo non e destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze.

Tenere il dispositorio lontano alla portata dei bambini.

Questo dispositorio non è destinato all'impio gno Industriale.

Dell'uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altri utilizzo viene considerato improprio e cui cause danni a persono o cose. EAL GmbH non risponde dei dati derivanti da un uso improprio.

2. Volume di segna

1x portabiciclette premontato 1x leva di bloccaggio
1x staffa u con due bracci di fissaggio 6x cinghie di fissaggio corte
2x dadi zigrinati M8 1x cinghia di sicurezza
2x viti a testa tonda M8 x 60 1x lucchetto con chiavi
2x rondelle M8 1x istruzioni per l'uso
1x portatarga

3. Specifiche

Peso: 13 kg Allacciamento elettrico: 13 vie

Carico utile: 50 kg Valore D: 7,6 Kn

Velocità max. consentita: 130 km/h

3.1 Requisiti del gancio di traino

• Il gancio di traino deve essere omologato.
• La sfera e l'asta devono essere monopezzo cucinate.
• Montare il portabiciclette solo su un gancio in acciaio St52, ghisa grigia GGG52 o di qualità migliorare.
• Il valore D della sfera del gancio deve essere almeno 7,6kN
• Non montare mai il portabiciclette su un gancio in alluminio, altri metalli leggeri o materiale sintetico.

Aste con sfera in GGG40 non adatte vengono prodotte da Westfalia per i seguenti veicoli:

Produttore	Simbolo di controllo Adatta per
Westfalia	F 4192 Audi A4
	F 3830 Audi A6
	F 4112 Audi A8

Rispettare le indicazioni del produttore del gancio di traino. In caso di dubbio chiedere se è utilizzabile direttamente al produttore del gancio di traino. Non adatto per ganci di traino in alluminio.

4. Avvertenze di sicurezza

• Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al disposizio.
• I bambini non devono giocare con l'apparecchio.
• Non affidavit pulizia e manutenzione ai bambini se non sorvegliati.

Non lasciare il materiale d'imballaggio in giro con noncuranza. Quito puo diventare un giocattolo pericoloso per i bambini!
- Utilizzare quello prodotto solo per lo scopo previsto!
Non manomettere né smontare il prodotto!
Per la propria sicurezza, utilizzare solo gli accessori e i pezioni di ricambio indicati nelle istruzioni o consigliati dal produttore!

Danni a persona o cose derivanti da una diversa tenuta di strada del veicolo

Viaggiare con il portabiciclette influsce sul comportamento su strada del veicolo.
- Adequare la velocità alla diversa tenuta di strada.
Non superare mai i 130km / h
Evitare sterzate improvwise e brusche.
- Considerare che il veicolo è più lungo del normale.

Danni a persona o cose derivanti alla perdita della bicycletta

Viaggiare sansa cinghie di sicurezza cui cause incidenti.
- Prima di iniziare il viaggio, controllare sempre che la cinghia di sicurezza si fissata correttamente e saldamente attorno alle bicyclette e alla staffa a U del portabiciclette.
- Prima di iniziare il viaggio, controllare sempre che la ruota anteriore sia fissata correttamente e saldamente con le due cinghie e quella posteriori con l'appo sita cinghia.
- Eventualmente tendere ulterioramente le cinghie.
- Prima di iniziare il viaggio assicurarsi che le cinghie utilizzate non siano danneggiate o logorate.
- Prima di iniziare il viaggio, le cinghie danneggiata o logorate devono essere sostituite con altre in perfetto stato. Utilizzare solo cinghie apprave alla EAL GmbH.

Danni a personne o cose derivanti da portabiciclette non completeness montati

Viaggiare con portabiciclette non assemblati completenesse puo causare incidenti.
- Le parti mobili del portabiciclette, se non montate completeness, possono essere fonti di pericol.
- Prima di iniziare il viaggio, montare il portabiciclette in maniera completa.

Danni a persona o cose derivanti da parti sporgenti

Le parti che sporgono otre il bordo del veicolo o del portabiclctte, durante il viaggio possono causare danni a persono o cose.
- Montare solo parti che non sporgono dal bordo del veicolo.

Danni a persona o cose dovuti a un carico eccessivo

• Il superamento del carico utile max. del portabiciclette e del carico d'appoggio consentito del gancio di traino o del peso totale ammesso possono causare gravi incidenti.
  Rispettare tassativamente le indicazioni relative al carico utile max., al carico d'appoggio consentito e al peso totale ammesso del veicolo. Non superare mai queste indicazioni.

Danni materiali causati dal portellone posteriore aperto

• Il portellone posteriore potrebbe sbattere contro il portabiclette e venire danneggiato.
• Disinserire i portelloni posteriori elettrici e azionarli manualmente.
• Prima di aprire il portellone posteriore, rimuovere il portabicidette.

Danni materiali causati da gas di scarico caldi

Se il portabiclette o la bicyclicta sono troppo vicini allo scappamento, posso non subire danni.
- Usare eventualmente un terminale di scarico.

Danni a personne o cose dovuti a portabiclette danneggiati

Danni al portabicidette, ad es. parti deformate, incrinature o graffiti, ne escludono il corretto funzionamento.

Non montare il portabiclette se danneggiato.
- Procedure come descripto nel capitolo "Manutenzione".

Danni a persono cose dovuti alla perdita del portabiciclette durante il viaggio

Un collegamento non corretto o difettoso tra portabiciclette e gancio di traino cui cause il distacco del portabiciclette.
Sostituire gancio di traino se difettioso.
- Eliminare sporco, polvere e grasso dal gancio di traino.

Quando il portabiclctte è a bordo si deve sempre portare nel veicolo la relativa omologazione.

5. Istruzioni per l'uso

5.1 Completeness del portabicidette

Il portabiciclette deve essere ancora completo. Prelevare tutti i componenti dall'imballo e disponl a terra. Ogni fase di lavoro è descritta e miglior compoenti occorrono per il montaggio del portabiciclette.

5.1.1 Montaggio della staffa a U

1 Dado zigrinato M8
2 Rondella M8
3 Vite a testa tonda M8 x 60
4 Staffa a U con bracci di fissaggio

Figura 1: Materiale di montaggio staffa a U

Posizionare la staffa a U (4) sui manicotti di fissaggio del portabiciclette e avvitarla con le viti a testa tonda (3), le rondelle (2) e i dadi zigrinati (1), come ilustrato nelle figure 2 e 3.

Figura 2: Montaggio staffa a U Figura 3: Avvitamento staffa a U

5.1.2 Montaggio del portatarga

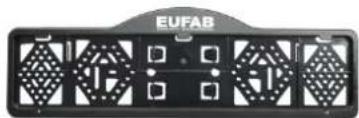

Figura 4: Portatarga

Svitare le due viti a croce alla traversa posteriore del portabiciclette.

Introduire le viti nel portatarga e avvitarle al portabiciclette, come ilustrato in figura 5. Accertarsi che la targa sa posizionata al centro e alla stessa altezza delle relative luci.

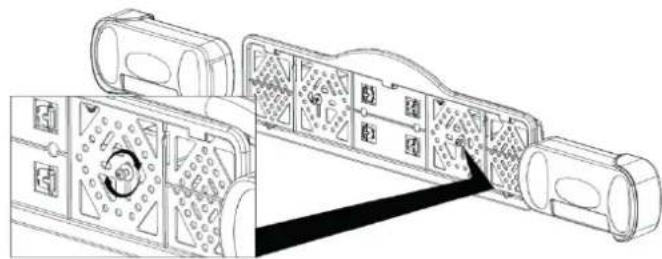

Figura 5: Montaggio portatarga

Le clip di montaggio (5) per il fissaggio della targa si trovano nel portatarga come elementi di espulsione. Estrarre due delle clip. Spingere la targa nel supporto e fissarla premendo le clip nelle aperture (6).

Figura 6: Montaggio targa

5.1.3 Montaggio della leva di bloccaggio

Figura 7: Montaggio leva di bloccaggio

Figura 8: Superficie per chiave

Avvitare la leva di bloccaggio (8) nell'apposto alloggiamento (7) dell'aggancio rapido. Avvitare la filettatura completeness all'interno dell'alloggiamento e stringere la prolonga della leva con una chiave per viti (la leva di bloccaggio presente una superficie per chiave da 17, vedi figura 8).

5.2 Montaggio del portabiciclette sul gancio di traino

Accertarsi che il gancio di traino non sia danneggiato e sua pulito e alla grasso. Rimuovere l'eventuale vernice alla sfera del gancio. Prima di applicare il portabiciclette sul gancio di traino occorre familiarizzarsi con il systemi di aggancio rapido.

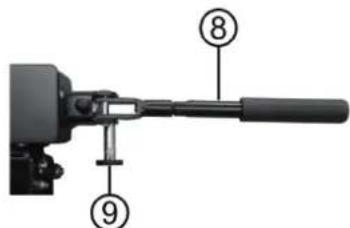

Figura 9: Aggancio rapido Figura 10: Lucchetto/cappuccio di protezione Figura 11: Vite di registrar

Il sema di aggancio rapido e costituito da un elemento con leva di bloccaggio (8). Azionando la leva, l'aggancio rapido si apree o si chiude. Con I'ausilio del perno di fissaggio (9) e del lucchetto (10), I'aggancio rapido si blocca e si chiude a chiave.

Il lucchetto è sempre necessario quando si usa il portabiciclètte. Il portabiciclètte deve essere usato solamente se il lucchetto è applicato correttamente e chiuso a chiave. Il lucchetto è fondamentale per la sicurezza.

Posteggiare il veicolo su una superficie piana. Tirare il freno a mano.

Estrarre il perno di fissaggio dell'aggancio rapido e ruotarlo di 90^ per impedire che si blocchi di nuovo. Aprire l'aggancio rapido sollevando la leva di bloccaggio. Collocare il portabiclette sul gancio di traino dall'alto in orizzontale. Abbassare la leva dell'aggancio rapido (con una forza di ca. 35 - 40kg ) fino a battuta (la leva rimane in posizione orizzontale).

Controllare che il portabiciclette sa fissato al gancio di traino in maniera sicura (e che non possa più ruotare). In caso contrario, regolare l'aggancio rapido. Sollevare la leva di bloccaggio e rimuoverile theportabiciclettdal gancio di traino. Rimuoverile the cappuccio (11) alla vite di registro (13). Allentare il controdo (12) della vite di registro e avvitare la vite di regolazione dell'aggancio rapido di un quarto di giro. Quindi, stringere di nuovo il controdo.

Collocare il portabiclette nuovamente sul gancio di traino e controllare che sa fissato in modo sicuro. Ripetere eventualmente la regolazione fino a quando il portabiclette non è fissato in maniera sicura. Premere di nuovo il cappuccio sulla vite di registro.

Attenzione! Accertarsi sempre che il controdado della vite di registrar sia ben serrato!

Leggere tracc di pressione sulla sfera del gancio sono normali e non pregiudicano il funzionamento.

Se non è più possibile ruotare il portabiciclette sul gancio di traino, ruotare il perno di fissaggio dell'aggancio rapido per farlo innestare. Quindi chiudere l'aggancio rapido con il lucchetto fornito in dotazione ed estrre la chiave dal lucchetto. Conservare la chiave accuramente in un luogo sicuro. A quello punto, il portabiciclette èanche a prova di furto.

Controllare regolarmente per accertare che il supporto sa perfettamente fissato al gancio di traino e controllare anhe il fissaggio delle bicyclette sul supporto. Controllare anche regolarmente il funzionamento dell'impiano luci del proprio portabiciclette.

5.3 Apertura del portabicidette

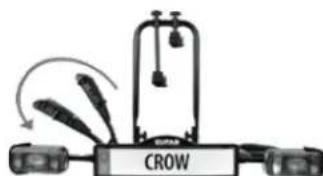

Apire il portabiclette come illustrato nelle seguenti figure.

1. Apertura del fanale posteriore di destra

3. Apertura dei binari di destra

2. Apertura del fanale posteriore di sinistra

4. Apertura dei binari di sinistra

Per chiudere il portabiclctte, procedere in ordine inverso. E ancora possibie ripiegare anche la staffa a U. A tale scopo si allentano i due dadi zigrinati fino a quando la staffa a U non e reclinabile in piano sul supporto.

5.4 Montaggio delle cinghie di fissaggio corte

Figura 12: 6 × cinghie di fissaggio corte

Figura 13: Montaggio cinghie di fissaggio

Passare le cinghe di fissaggio corte dall'interno all'esterno sotto il portuote, poi di nuovo dall'esterno all'interno atraverso le asole (vedi figura 13). Per la ruota posteriore della bicycletta utilizzare l'asola intermedia del portuote, per la ruota anterioutilizzare le due asole esterne (due cinghie di fissaggio per impedire la rotazione della ruota anteriore).

5.5 Montaggio delle bicyclette sul supporto posteriore

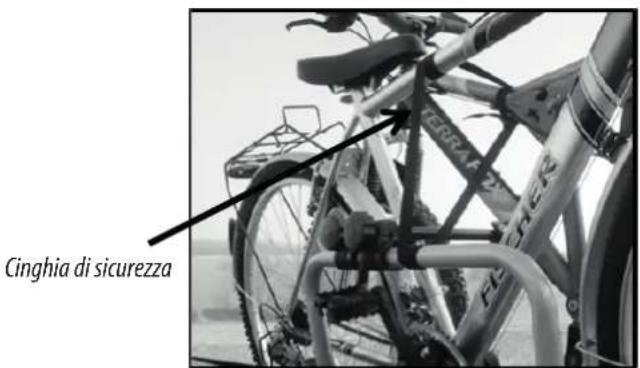

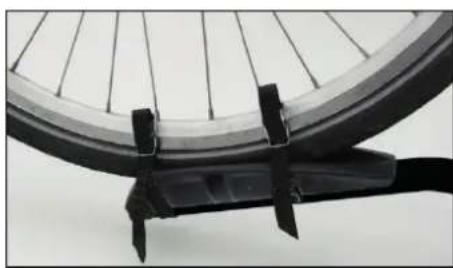

La prima bicyclettaiene dispostanel primo binario (quelipiu vicino al veicolo) e fissata alla staffa a U con il braccio di fissaggio corto. A tale scopo si fissa al telao della bicycletta il lato del braccio di fissaggio munito di cinghia di fissaggio.Per fissare le ruote laterali avvolgere le cinghie di fissaggio intorno al cerchione della propria bicycletta e stringere le cinghie.Attenzione! Per impedire che ruoti, la ruota anteriore devese fissata con due cinghie di fissaggio piccole (figura 14). La seconda bicycletta viene di solito disposta sul secondo binario, in senso opposto alla prima, e fissata alla staffa a U con il braccio lungo. Le ruote laterali vengono fissate allo stesso modo descritto per la prima bicycletta. Eventually sare necessario spostare le ruote sul portabicilette posteriore in modo che i bracci di fissaggio possano essere fissati correttamente. Ora bloccare le bicyclette con la cinghia di sicurezza lunga. Far passare la cinghia di sicurezzaattraverso i telai delle bicyclette attorno alla staffa a U e tendere la cinghia (vedi figura 15).

Il portabiclètte non si deveutilizzare
senza Questa cinghia di sicurezza.

Figura 14: Cinghie di fissaggio ruota anteriore Figura 15: Cinghia di sicurezza

6. Manutenzione e pulizia

Pulire il portabiciclette suo e conservarlo asciutto. Pulire eventualmente con acqua i residui di fango o di altra natura.
- Tenere il gancio di traino pulito ed esente da grasso.
- Tenere il giunto portante pulito ed esente da grasso.
Controllare regolarmente il portabiciclette per accertare eventuali dati. Sostituire immediatamente eventuali componenti danneggiati o usurati. Utilizzare solo ricambi originali.
- Controllare regolarmente i perni e i dadi del portabiciclette e serrare all'occorrenza.
- Trattare immediatamente con smalto i punti danneggiati.
- Lubricare regolarmente le parti girevoli e mobili.

7. Avvertenze sulla tutela ambientale

Smaltire Anything gettandolo nel bidone per il riciclo o segnandolo ai punti di raccolta pubblici/comunali.

I materiali sono riciclabili. Con il riciclo, il recupero del materiale e altre forme di riutilizzo di prodotti usati si fornisce un contributo importante per la protezione dell'ambiente!

8. Come contattarci

EAL GmbH
