BEDIENUNGSANLEITUNG 11563 Eufab

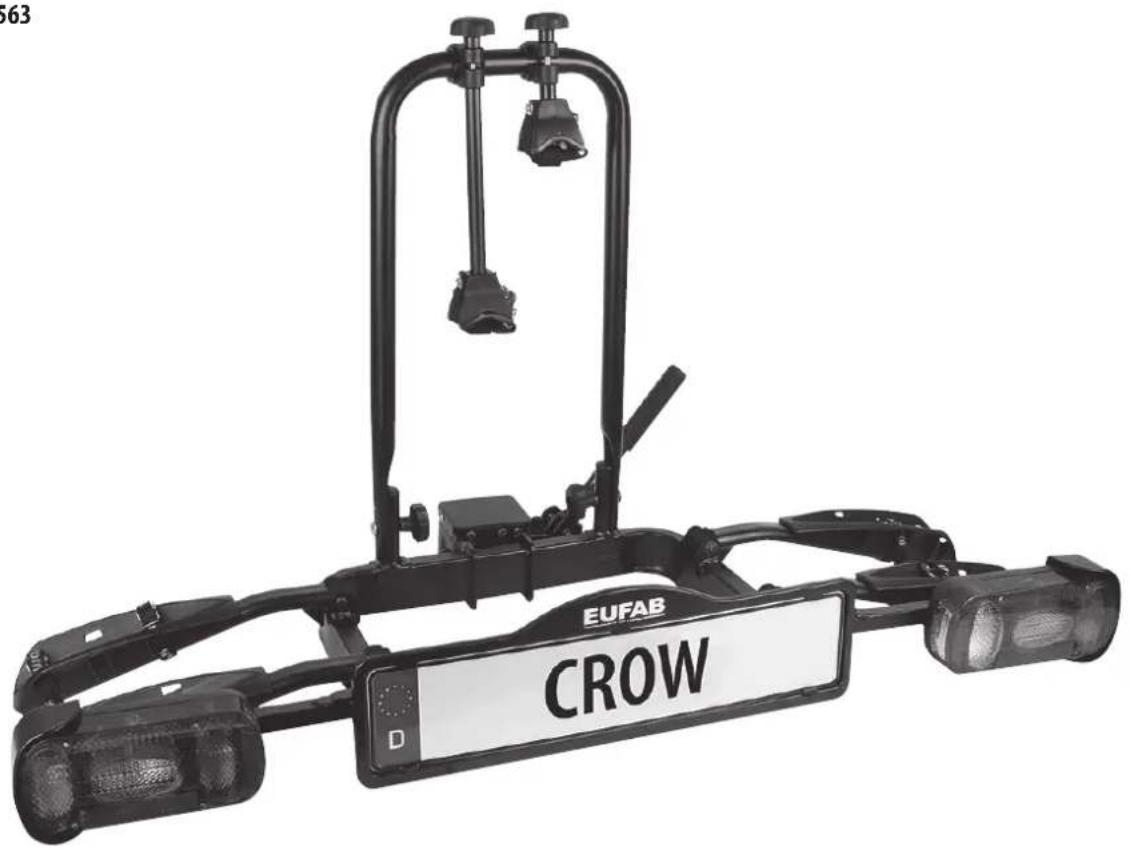

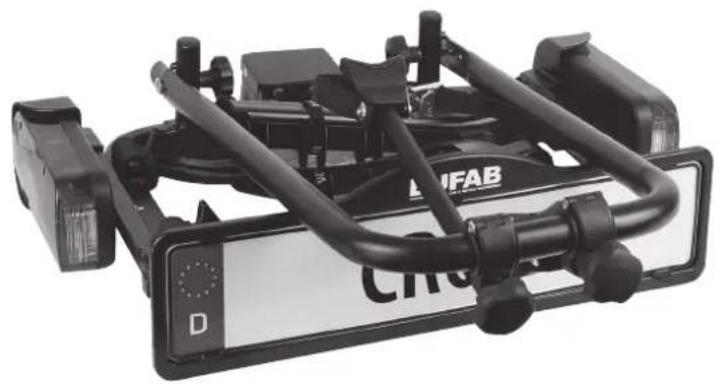

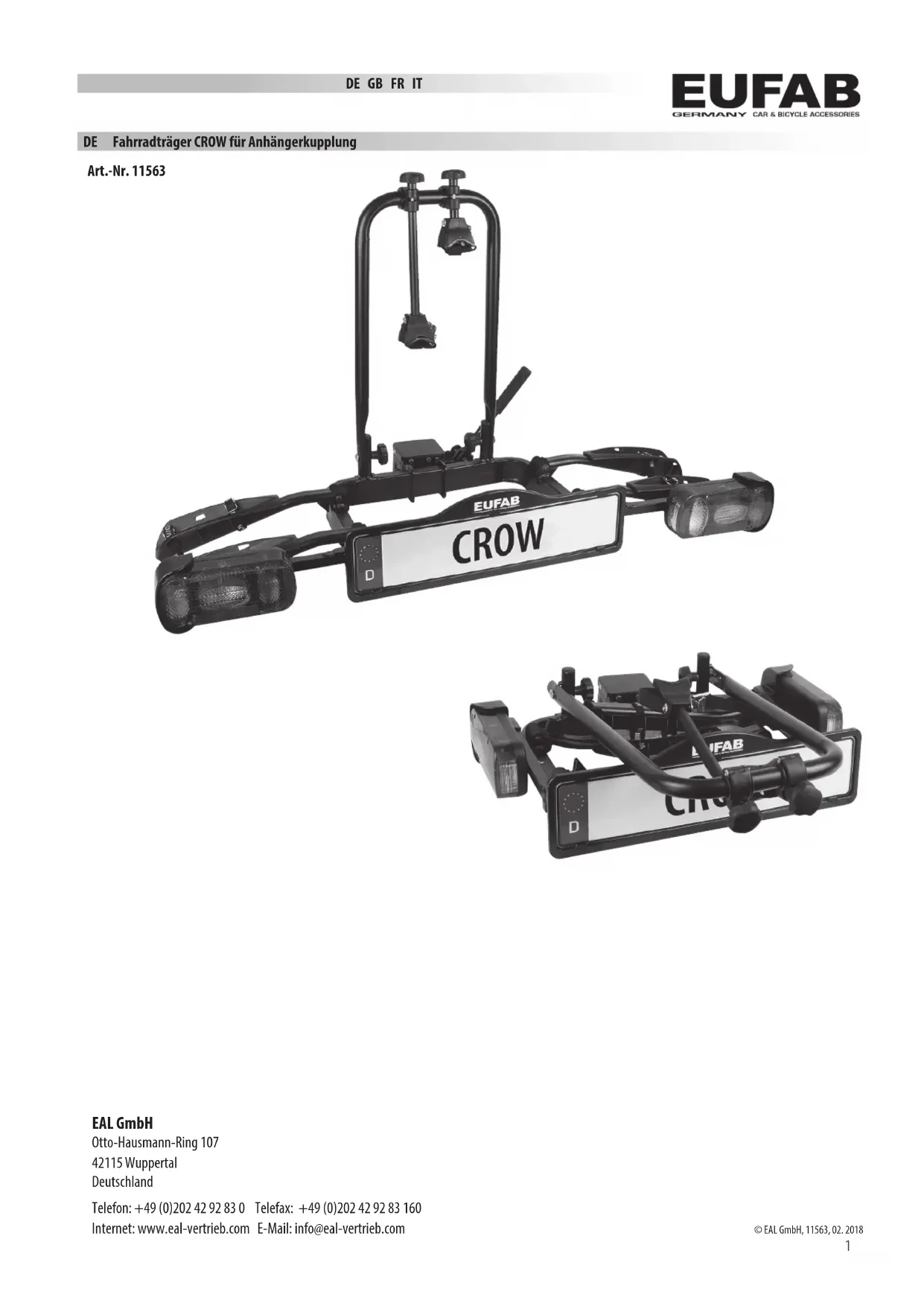

DE Fahrradträger CROW für Anhängerkupplung

Art.-Nr.11563

Inhalt

1. Bestimmungsgemäß Gerbraucht 2
2. Lieferumfang 3
3. Spezifikationen 3
   3.1Kupplungsvoraussetzungen 3
4. Sicherheitseinweise 3
5. Bedienungsanleitung 4
   5.1 Komplettierung des Fahrradträgers 4
   5.1.1 Montage des U-Bugels 4
   5.1.2 Montage des Kennzeichenhalters 4
   5.1.3 Montage des Spannhebels 5
   5.2 Montage des Fahrradträgers auf der Anhängerkupplung 5
   5.3 Auseinanderklappen des Fahrradträgers 6
   5.4 Montage der kurzen Spanngurte 6
   5.5 Montage der Fahrräder auf dem Heckträger 6
6. Wartung und Pflege 7
7. Hineweise zum Umweltschutz 7
8. Kontaktinformationen 7

WARNING

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitschinweise!

Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder ihrer Eigentum führen!

Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des

Produktgegen Sie auch diese Anleitung weiter.

Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Universehrtheit und Vollständigkeit!

1. Bestimmungsgemäßer Gebrauch

Dieser Fahrradtrager wird an der Anhangerkupplung von Personenwagen befestigt und ist zum Transport von zwei Fahrärden vorgesehen.

Dieses Gerat ist nicht damit, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderlichen Fachwissen benutzt zu werden. Kinder sind von dem Gerat fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Zum bestimmungsgemäß Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung fur Schaden, die durch nicht bestimmungsgemäß Gebrauch entstehen.

2. Lieferumfang

1 x Fahradräger, vormontiert

1 x Spannhebel

1 x U-Bügel mit zwei Rahmenhaltern

6 x kurze Spanngurte

2x Knaufmutter M8

1 x Sicherheitsgurt

2x Schlossschaube M8 x 60

1 x Vorhängeschloss mit Schlüsseln

2x Unterlegscheibe M8

1 x Gebrauchsanleitung

1x Kennzeichenhalter

3. Spezifikationen

Eigengewicht 13kg

Elektraoanschluss: 13-polig

Maximale Nutzlast 50kg

D-Wert: 7,6Kn

3.1 Kupplungsvoraussetzungen

Die Anhängerkupplung muss bauartgenehmigt sein.
Kugel und Kugelstange müssen einteilig geschmiedet sein.
- Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguß GGG52 oder betterer Güte.
- Der D-Wert der Kupplungskugel muss mindestens 7,6kN betragen
- Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff

Nicht geeignete Kugelstangen aus GGG40 werden von Westfalia hergestellt für folgende Fahrzeuge:

Hersteller	Prüfsymbol Passend für
Westfalia	F 4192 Audi A4
	F 3830 Audi A6
	F 4112 Audi A8

Beachten Sie die Hinweise des Kupplungsherstellers. Im Zweifel Fragen Sie direkt beim Hersteller ihrer Anhängerkupplung, ob diese geeignet ist.

Nicht geeignet für Anhängerkupplungen aus Aluminium.

4. Sicherheitschinweise

• Das Warndrieck kennzeichnet alle fur die Sicherheit wichtigen Anweisungen. Befolgen Sie die sie immer, anderenfalls konnten Sie sich verletzen oder das Geräkt konnte beschädigt werden.
• Kinder)durfen nicht mit dem Gerät spielien.
• Reinigung und Benutzerwartung)durfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!
• Benutzen Sie diese Produkte nur für die darauf vorgesehene Verwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

Personen- oder Sachschaden durch Verlieren der Fahrräder

• Das Fahren mit dem Fahradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.
• Passen Sie ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.
• Fahren Sie nie schneller als 130km / h
• Vermeiden Sie platztliche und ruckartige Steuerbewegungen.
• Achten Sie daraufuf, dass Ihr Fahrzeug länger ist als gewohnt.

Personen- oder Sachschaden durch Verlieren des Fahrrads

• Das Fahren ohne Sicherheitsgurte kann zu Unfallen führen.
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Sicherheitsgurtes um die Fahrräder und den U-Bügel des Trägers.
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad der Fahräder.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unsverschlissen sind.
• Beschädigte oder verschlüssene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetaucht werden. Es dürfen nur Gurte verwendet werden, die von der EAL GmbH davon zugelassen sind.

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger

• Das Fahren mit nicht vollständig zusammen fahrtradträgern kann zu Unfallen führen.
  Die beweglichen Teile des Fahrradtragers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.
• Montieren Sie den Fahrradträger vollständig vor Fahrtantritt.

Personen- oder Sachschaden durch überstehende Teile

• Über den Rand des Fahrzeuqs bzw. Fahradträgers stehende Teile konnen während der Fahrt Personen- oder Sachschäden verursachen.
• Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs hersausragen.

Personen- oder Sachschaden durch Überladen

• Das Überschreiben der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfallen führen.
• Beachen Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiben Sie diese Angaben keinesfalls.

Sachschaden durch öffnende Heckklappe

• Die Heckklappe konnte gegen den Fahrradträger schlagen und beschädigt werden.
• Elektrische Heckklappen abschalten und manuell betätigten.
• Nehmen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

Sachschaden durch heiße Auspuffgase

Es konnen Schäden am Träger oder dem Fahrrad entstehen, wenn die Auspuffmündung direkt daranGRENZ.
- Benutzen Sie ggf. eine Auspuffblende.

Personen- oder Sachschaden durch beschädigten Fahrradträger

Beschädigungen des Trägers z. B. verbogene Teile, Risse oder Kratzer, schlieben die sichere Funktion des Trägers aus.
- Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
Gehen Sie wie im Kapitel Wartung beschrieben vor.

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt

Eine unsaubere oder schadhafte Verbindung zwischen Fahradträger und Anhängerkupplung kann zum Lösen des Fahradträgers führen.

Tauschen Sie eine schadhafte Anhängerkupplung aus.
Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

Die Allgemeine Betriebsgenehmigung muss bei angebautem Träger immer im Fahrzeug mitgeführt werden.

5. Bedienungsanleitung

5.1 Komplettierung des Fahrradträgers

Der Fahrradtrager musn noch komplettiert werden. Nehmen Sie alle Bauteile aus der Verpackung und legen these ubersichtlich hin. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen, welche Bauteile Siur die Montage des Fahrradtragers benotigen.

5.1.1 Montage des U-Bügels

1 Knaufmutter M8
2 Unterlegscheibe M8
3 Schlossschraube M8 x 60
4 U-Bügel mit Rahmenhalter

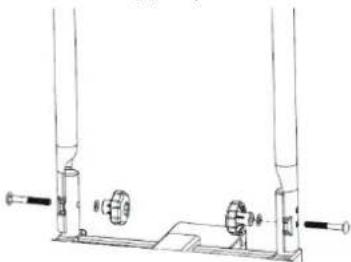

Bild 1: Montagematerial U-Bügel

Setzen Sie den U-Bügel (4) auf die Befestigungshülsen des Fahrradträgers und schrauben Sieihn mit den Schlosssschrauben (3), Unterlegscheiben (2) und Knaufmuttern (1) fest, wie auf den Bildern 2 und 3 darestellt.

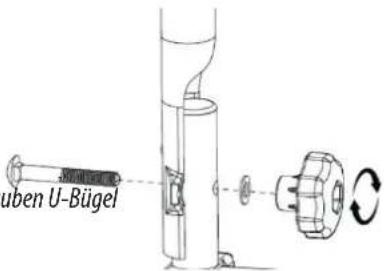

Bild 2: Montage U-Bügel Bild 3: Festschauben U-Bügel

5.1.2 Montage des Kennzeichenhalters

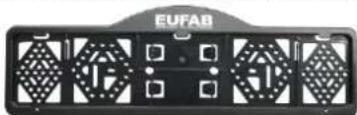

Bild 4: Kennzeichenhalter

Drehen Sie die beiden Kreuzschlitzschrauben aus dem hinteren Querträger des Fahrradträgers hersaus.

Setzen Sie die Schrauben in den Kennzeichenhalter ein und schrauben Sie him am Fahradträger fest, wie in Bild 5 dargestellt. Achten Sie daraufuf, daß das Kennzeichen mittig und auf gleicher Höhe wie die Kennzeichenbeleuchtung ist.

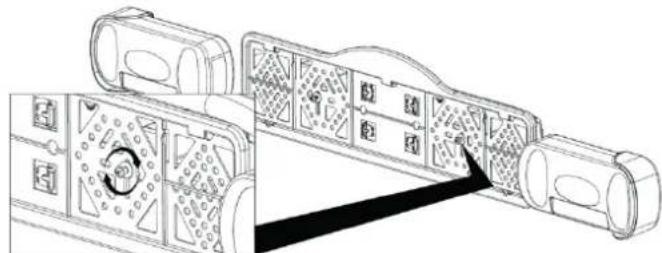

Bild 5: Montage Kennzeichenhalter

Die Montageclips (5) fur die Befestigung des Kennzeichens befinden sich als Ausdruckteile im Kennzeichenhalter. Brechen Sie zwei der Clips hersa. Schieben Sie das Kennzeichen in den Halter, danach drucken Sie die Clips in die Aussparungen (6) um das Kennzeichen zu befestigen.

Bild 6: Montage des Kennzeichens

Bild 7: Montage Spannhebel

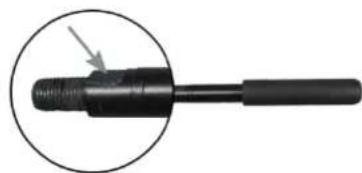

Bild 8: Schlüsselfläche

Schrauben Sie den Spannhebel (8) in die Spannhebelaufnahme (7) des Schnellverschlusses. Drehen Sie das Gewinde ganz in die Aufnahme hinein und ziehen Sie die Spannhebelverlangerung mit einem Schraubenschluss fest (der Spannhebel besitzte eine Schlüsselflache mit der Schlüsselweite 17, siehe Bild 8).

5.2 Montage des Fahrradträgers auf der Anhängerkupplung

Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhängerkupplung. Entfernen Sie eventuell vorhandenen Lack von der Kupplungskugel. Bevor Sie den Fahrradträger auf die Anhängekupplung setzen, machen Sie sich mit dem Schnellverschlusssystem vertraut.

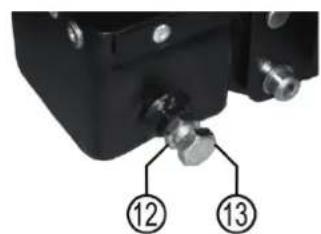

Bild 9: Schnellverschluss Bild 10: Vorhängeschloss/Schutzkappe Bild 11: Einstellschaube

Der Schnellverschluss besteht aus einem Bauteil mit Spannhebel (8). Durch die Betätigung des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden. Mit Hilfe des Sicherungsbolzens (9) und des Vorhängeschlosses (10) kann der Schnellverschluss verriegelt und abgeschlossen werden.

Das Vorhängeschloss ist immer erforderlich beim Einsatz des Fahrradträgers. Der Fahrradträgerarf nur verwendet werden, wenn das Vorhängeschloss korrekt eingesetzt und abgeschlossen ist. Das Schloss ist Sicherheitsrelevant.

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. Ziehen Sie die Handbremse an.

Ziehen Sie den Sicherungsbolzen des Schnellverschlusses hereus und verdrehenihn um 90^ um zu verhindern, dass er wieder einrastet. Öffnen Sie den Schnell-verschluss durch das Hochklappen des Spannhebels.

Setzen Sie den Träger von oben, waagerecht auf die Anhangekupplung. Klappen Sie den Hebel des Schnellverschlusses nach unter (Kraftaufwand ca. 35-40 kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung bleiben).

Kontrolieren Sie ob der Trager sicher und fest auf der Anhangekupplung sitzt (und sich nicht mehr verdrehen lasst). Ist dies nicht der Fall, muss der Schnellverschluss nachgestellt werden. Klappen Sie den Hebel nach oben und behmen den Trager von der Anhangekupplung ab. Entfernen Sie die Schutzkappe (11) der Einstellschaube (13). Lösen Sie die Kontermutter (12) der Einstellschaube und drehen Sie nun die Stellschaube am Schnellverschluss eine viertel Umdrehung herein. Ziehen Sie die Kontermutter danach wieder fest.

Setzen Sie den Träger erneut auf die Anhängekupplung und überprüfen Sie, ob der Träger sicher und fest auf der Anhängekupplung sitzt. Wiederholen Sie gegebenenfalls den Einstellvorgang, bis der Träger sicher und fest sitzt. Drücken Sie die Schutzkappe wieder auf die Einstellschraube.

Achtung: Stellen Sie immer sicherr, dass die Kontermutter an der Einstellschraube richtig angezogen ist!

Leichte Druckspuren auf der Kupplungskugel sind normal und beeinträchtigten die Funktion nicht

Wen der Trager sich nicht mehr auf der Anhangerkupplung verdrehen lasst, drehen Sie den Sicherungsbolzen des Schnellverschlusses, sodass er einrastet. Schlieben Sie nun den Schnellverschluss mit dem mitgelieferten Vorhangeschloss ab und entfern den Schluss aus dem Schloss. Bewahren Sie diese Schluss sorgfaltig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gegen Diebstahl geschützt.

Überprüfen Sie regelmäßig den festen Sitz des Trägers auf der Anhängerkupplung, sowie die Befestigung der Fahrräder am Träger. Überprüfen Sie ebenso regelmäßig die Funktion der Lichtanlage Ihres Fahradträgers.

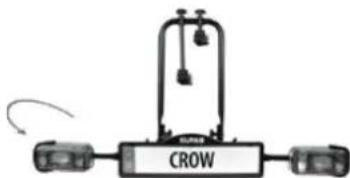

5.3 Auseinanderklappen des Fahrradträgers

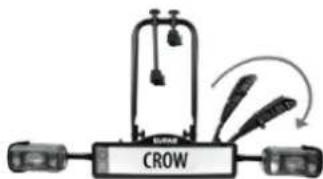

Klappen Sie den Fahrradträger, wie auf den folgenden Bildern dargestellt, auseinander.

1. Ausklappen der rechten Rückleuchte

3. Ausklappen der rechten Radschienen

2. Ausklappen der linken Rückleuchte

4. Ausklappen der linken Radschienen

Zum Zusammenklappen gehen Sie in umgekehrter Reihenfolge vor. Sie konnen zusätzlich noch den U-Bugel einklappen. Dazu lösEN Sie die beiden Knaufmuttern soweit, dass sich der U-Bugel flach auf den Trägertisch klappen lassT.

5.4 Montage der kurzen Spanngurte

Bild 12: 6 x kurzer Spanngurt

Bild 13: Montage Spannurte

Schieben Sie die kurzen Spanngurte von innen nach auBen unter dem Radhalter herum und dann wieder von auBen nach innen durch die Langlocher des Radhalters (siehe Bild 13). Fur das Hinterrad des Fahrrads benutzen Sie das mittlere Langloch des Radhalters, fur das Vorderrad die beiden auBeren Langlocher (zwei Spanngurte gegen Verdrehen des Vorderrades).

5.5 Montage der Fahrräder auf dem Heckträger

Das erste Fahrrad wird in die erste Fahrradschiene (dem Fahrzeug am nachsten) gestellt und mit dem kurzen Rahmenhalter am U-Bugel befestigt. Dazu wird die mit dem Spanngurt versehene Seite des Rahmenhalters am Fahradrahmen befestigt. Die Laufrader befestigen Sie, indem Sie die Spanngurte um die Felge Ihres Fahrrades legen und die Gurte festziehen. Achtung: Das Vorderad muss gegen Verdrehen mit zwei kleinen Spanngurten gesichert werden (Bild 14). Das zweite Fahrrad wird üblicherweise entgegengesetzt in die zweite Schiene gestellt und am U-Bugel mit dem langen Rahmenhalter befestigt. Die Laufrader befestigen Sie ebenso, wie beim ersten Rad beschrieben. Eventuell ist es erforderlich die Fahrder individuell auf dem Heckträger zu versetzen, damit die Rahmenhalter korrekt befestigt werden konnen. Sicher Sie nun die Fahrder mit dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahradrahmen und um den U-Bugel herum und ziehen den Sicherheitsgurt fest an. (siehe Bild 15)

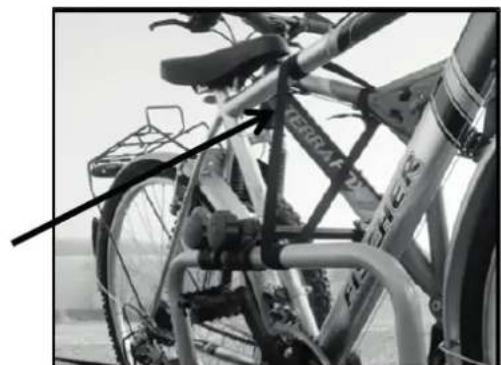

Ohne diesen Sicherheitsgurt darf der Fahradträger nicht benutzt werden.

Sicherheitsgurt

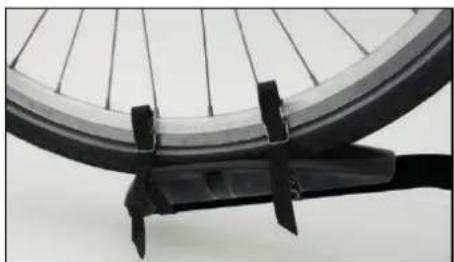

Bild 14: Spanngurte Vorderrad Bild 15: Sicherheitsgurt

6. Wartung und Pflege

Den Fahrradtrager nach Verwendung sauber und trocken lagern. Eventuell Schlamm und anderen Schmutz mit Wasser abwiesen.
- Halten Sie die Anhängerkupplung sauber und fettfrei.
- Halten Sie die Trägerkupplung sauber und fettfrei.
- Kontrollieren Sie den Fahrradträger regelmäß auf Beschädigungen. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originaler-satzteile verwendet werden.
- Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.
Lackschichtsbeschädigungen sofort mit Farbe behandeln.
Drehbare und bewegliche Teile regelmäßig schmieren.

7. Hinweise zum Umweltschutz

Entsorgen Sie这点es Gerät über die Wertstofftonne oder die öffentlichen/kommunalen Sammelstellen.

Die Materialien sind recyclbar. Durch Recycling, stoffliche Verwertung oder andere Formen der Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt!

8. Kontaktinformationen

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

Telefon: [phone]

Telefax: [phone]

Internet: www.eal-vertrieb.com

E-Mail: [e-mail]
