Crow - Porte-vélo Eufab - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Porte-vélos sur attelage de remorque pour 2 vélos
Marque	Eufab
Modèle	Crow
Poids	13 kg
Charge utile maximale	50 kg
Vitesse maximale autorisée	130 km/h
Raccordement électrique	13 pôles
Valeur D	7,6 kN
Matériau principal	Acier St52 ou équivalent
Système de fixation	Fermeture rapide avec levier de serrage et cadenas antivol
Sangles fournies	6 sangles de serrage courtes, 1 sangle de sécurité longue
Supports de cadre	Étrier en U avec 2 supports de cadre (court et long)
Plaque d'immatriculation	Support de plaque inclus
Fonctions principales	Transport de 2 vélos, repliable, éclairage intégré
Entretien et nettoyage	Nettoyer à l'eau, graisser les pièces mobiles, vérifier la fixation régulièrement
Sécurité	Sangle de sécurité obligatoire, cadenas antivol, contrôle avant chaque trajet
Pièces détachées et réparabilité	Utiliser exclusivement des pièces de rechange d'origine EAL GmbH
Informations générales	Notice d'utilisation incluse, conforme aux réglementations européennes

FOIRE AUX QUESTIONS - Crow Eufab

Quel type d'attelage est nécessaire pour monter le porte-vélos Eufab Crow ?

L'attelage doit être homologué, en acier St52 ou fonte grise GGG52, avec une valeur D d'au moins 7,6 kN. Ne montez jamais sur un attelage en aluminium ou plastique.

Comment installer le porte-vélos sur l'attelage ?

Placez la fermeture rapide sur la boule, abaissez le levier de serrage avec un effort de 35-40 kg jusqu'à la butée. Vérifiez la fixation, puis enclenchez le boulon de sécurité et verrouillez avec le cadenas fourni.

Quelle est la charge maximale supportée par le porte-vélos ?

La charge utile maximale est de 50 kg, ce qui correspond à environ 2 vélos. Respectez également la charge d'appui admissible de votre attelage.

Comment fixer les vélos sur le porte-vélos ?

Placez le premier vélo dans le rail proche du véhicule, fixez le cadre au support court, puis les roues avec les sangles courtes (deux pour la roue avant contre le braquage). Le second vélo se place dans l'autre rail avec le support long. Terminez par la sangle de sécurité passée dans les cadres et l'étrier.

Est-il obligatoire d'utiliser la sangle de sécurité ?

Oui, le porte-vélos ne doit pas être utilisé sans la sangle de sécurité longue. Elle évite la perte des vélos en cas de desserrage.

Quelle est la vitesse maximale autorisée avec le porte-vélos ?

130 km/h. Au-delà, les caractéristiques de conduite sont altérées. Adaptez votre vitesse et évitez les manœuvres brusques.

Comment entretenir le porte-vélos Eufab Crow ?

Après utilisation, nettoyez-le à l'eau pour enlever boue et sel. Maintenez l'attelage propre et sans graisse. Graissez les pièces mobiles et vérifiez régulièrement l'état des boulons et sangles.

Puis-je ouvrir le hayon arrière avec le porte-vélos monté ?

Oui, mais avec précaution : désactivez les hayons électriques, ouvrez manuellement et faites attention à ne pas cogner le porte-vélos. Il est recommandé de démonter le porte-vélos avant d'ouvrir complètement le hayon.

Comment replier le porte-vélos après utilisation ?

Repliez les feux arrière et les rails de roue dans l'ordre inverse du dépliage. Vous pouvez également replier l'étrier en U en desserrant les poignées écrous.

Où puis-je trouver des pièces de rechange pour le porte-vélos ?

Les pièces de rechange doivent être d'origine EAL GmbH. Contactez le service client EAL GmbH (Allemagne) ou consultez la notice pour les références.

MODE D'EMPLOI Crow Eufab

5.1.3 Montage des Spannhebels

1. Utilisation conforme 14
2. Matériel fourni 14
3. Spécifications 14
   3.1 Conditions d'attelage 15
4. Consignes de sécurité 15
5. Notice d'utilisation 16
   5.1 Montage du porte-vélos 16
   5.1.1 Montage de l'étrier en U 16
   5.1.2 Montage du support de plaque d'immatriculation 16
   5.1.3 Montage du levier de serrage 17
   5.2 Montage du porte-vélos sur l'attelage de remorque 17
   5.3 Dépliage du porte-vélos 17
   5.4 Montage des sangles de serrage courtes 18
   5.5 Montage des vélos sur le porte-vélos arrière 18
6. Maintenance et entretien 18
7. Remarques relatives à la protection de l'environnement 18
8. Données de contact 18

VERTISSEMENT

Lisez attentivement la notice d'utilisation avant la mise en service et respectez toutes les consignes de sécurité !

Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l'appareil ou vos biens !

Conservez l'emballage d'origine, le justificatif d'achat et la présente notice pour vous y référer ultérieurement ! Si vous revendez ou remettez l'appareil à des tiers, veuillez également leur remettre cette notice d'utilisation.

Avant la mise en service, veuillez contrôler le contenu de l'emballage quant à l'absence de dommages et vérifier si toutes les pièces sont présentes !

1. Utilisation conforme

Ce porte-vélos est fixé à l'attelage de remorque de voiture particulière et est prévu pour transporter deux vélos.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.

L'appareil n'est pas destiné à une utilisation industrielle ou commerciale.

L'utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans cette notice d'utilisation, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou corporels. La société EAL GmbH décline toute responsabilité en cas de dommages découlant d'une utilisation non conforme à l'emploi prévu.

2. Matériel fourni

1 x Porte-vélos, prémonté 1 x Levier de serrage
1 x Étrier en U avec deux supports de cadre 6 x Sangles de serrage courtes
2 x Poignées écrou M8 1 x Sangle de sécurité
2 x Vis à tête bombée M8 x 60 1 x Cadenas avec clés
2 x Rondelles M8 1 x Mode d'emploi
1 x Support de plaque d'immatriculation

3. Spécifications

Poids : 13 kg Raccordement électrique : 13 pôles

Charge utile : 50 kg Valeur D : 7,6 Kn

Vitesse maximale autorisée : 130 km/h

3.1 Conditions d'attelage

• L'attelage de remorque doit être homologué.
- La boule et la barre d'attelage doivent être forgées en une pièce.
- Ne montez le porte-vélos que sur un attelage en acier St52, en fonte grise GGG52 ou de qualité encore plus solide.
- La valeur D de la boule d'attelage doit être d'au moins 7,6 kN.
- Ne montez jamais le porte-vélos sur un attelage en aluminium, autres métaux légers ou plastique.

Les barres d'attelage non adaptées en GGG40 sont fabriquées par Westfalia pour les véhicules suivants :

Fabricant	Symbole de contrôle Adapté pour
Westfalia	F 4192 Audi A4
	F 3830 Audi A6
	F 4112 Audi A8

Respectez les consignes du fabricant de l'attelage. En cas de doute, demandez au fabricant de votre attelage de remorque si elle est adaptée. Non adapté pour les attelages de remorques en aluminium.

4. Consignes de sécurité

• Le triangle de signalisation indique toutes les instructions relatives à la sécurité. Respectez-les à tout moment car vous risqueriez sinon de vous blesser ou l'appareil risquerait d'être endommagé.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les tâches de nettoyage et d'entretien à effectuer chez soi ne doivent pas être exécutées par des enfants qui ne sont pas sous surveillance.
• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants !
• N'utilisez cet appareil qu'aux fins pour lesquelles il a été prévu !
• Ne manipulez ni ne démontez jamais l'appareil !
• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont indiqué(e)s dans la notice d'utilisation ou dont l'utilisation est conseillée par le fabricant !

Dommages matériels ou corporels en cas de modification du comportement du véhicule.

• La conduite avec le porte-vélos influence les caractéristiques de conduite de votre véhicule.
• Adaptez la vitesse de conduite au nouveau comportement du véhicule.
• Ne dépassez jamais 130 km/h.
• Évitez les mouvements de conduite soudains et brusques.
• Tenez compte du fait que votre véhicule est plus long que d'habitude.

Dommages matériels ou corporels en cas de perte du vélo.

• La conduite sans les sangles de sécurité peut entraîner des accidents.
• Avant chaque déplacement, contrôlez que la sangle soit correctement fixée autour des vélos et de l'étrier en U du porte-vélos.
• Avant chaque déplacement, contrôlez que les deux sangles soient correctement fixées autour de la roue avant et de la roue arrière du vélo.
• Serrez les sangles au besoin.
• Avant chaque déplacement, contrôlez si les sangles utilisées sont exemptes de dommages et d'usure.
• Les sangles endommagées ou usées doivent être remplacées avant le déplacement par des sangles en bon état. Seules des sangles autorisées par la société EAL GmbH peuvent être utilisées.

Dommages matériels ou corporels en cas de porte-vélos partiellement monté.

• Conduire avec des porte-vélos partiellement montés peut provoquer des accidents.
• Les pièces amovibles du porte-vélos en état démonté représentent une source de danger.
• Montez le porte-vélos complètement avant le déplacement.

Dommages matériels ou corporels en cas de pièces saillantes.

• Les pièces dépassant des limites du véhicule ou du porte-vélos peuvent entraîner des dommages matériels ou aux personnes pendant le déplacement.
• Ne montez que des pièces qui ne dépassent pas les limites du véhicule.

Dommages matériels ou corporels en cas de surcharge

• Le dépassement de la charge utile max. du porte-vélos ainsi que de la charge d'appui admissible de l'attelage de remorque ou du poids total admissible peut entraîner des accidents graves.
• Respectez impérativement les indications concernant la charge utile max., la charge d'appui admissible et le poids total admissible de votre véhicule. Ne les dépassez en aucun cas.

Dommages matériels en cas d'ouverture du hayon arrière

• Le hayon arrière pourrait cogner contre le porte-vélos et être endommagé.
• Couper les hayons électriques et les actionner manuellement.
• Détachez le porte-vélos avant d'ouvrir le hayon.

Dommages matériels en cas de gaz d'échappement chauds

Des dommages sur le porte-vélos ou sur le vélo peuvent se produire si la sortie d'échappement les avoisine directement.

- Utilisez éventuellement un embout d'échappement.

Dommages matériels ou corporels en cas de porte-vélos endommagé.

Des dommages sur le porte-vélos, par exemple en cas de pièces déformées, de fissures ou de rayures, empêchent le fonctionnement sûr du porte-vélos.

• Ne montez pas le porte-vélos s'il présente des dommages.
• Procédez comme décrit au chapitre Maintenance.

Dommages matériels ou corporels en cas de perte du porte-vélos lors du déplacement.

Un raccordement imprécis ou défectueux entre le porte-vélos et l'attelage de remorque peut entraîner le desserrage du porte-vélos.

• Remplacez l'attelage de remorque en cas de défaut.
• Nettoyez l'attelage de remorque de toute salissure, poussière et graisse.

Lorsque le porte-vélos est monté, veillez à toujours avoir avec vous l'autorisation générale d'exploitation.

5. Notice d'utilisation

5.1 Montage du porte-vélos

Le porte-vélo doit maintenant être monté. Retirez toutes les pièces de l'emballage et disposez-les clairement. Chaque étape est décrite et vous montre clairement quelle pièce vous sera nécessaire pour monter le porte-vélos.

5.1.1 Montage de l'étrier en U

1 Poignée écrou M8
2 Rondelle plate M8
3 Vis à tête bombée M8 x 60
4 Étrier en U avec support de cadre

Figure 1 : Matériel de montage de l'étrier en U

Placez l'étrier en U (4) sur les douilles de fixation du porte-vélos et serrez-le à l'aide des vis de blocage (3), les rondelles (2) et les poignées écrous (1) tel qu'in-diqué sur les Figures 2 et 3.

Figure 2 : Montage de l'étrier en U Figure 3 : Vis de fixation de l'étrier en U

5.1.2 Montage du support de plaque d'immatriculation

Figure 4 : Support de plaque d'immatriculation

Dévisser les deux vis cruciformes de la traverse arrière du porte-vélos.

Insérez les vis dans le support de plaque d'immatriculation et vissez-le sur le porte-vélos tel qu'illustré à la Figure 5. Veillez à ce que la plaque d'immatriculation soit centrée et à la même hauteur que l'éclairage de la plaque d'immatriculation.

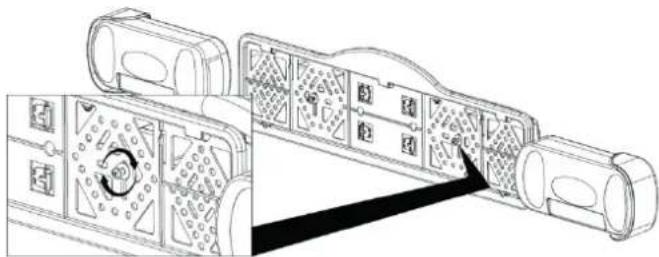

Figure 5 : Montage du support de plaque d'immatriculation

Les attaches de montage (5) pour la fixation de la plaque d'immatriculation se trouvent dans le support de plaque d'immatriculation. Cassez deux des attaches. Glissez la plaque d'immatriculation dans le support, appuyez ensuite sur les attaches dans les orifices (6) afin de fixer la plaque d'immatriculation.

Figure 6 : Montage de la plaque d'immatriculation

5.1.3 Montage du levier de serrage

Figure 7 : Montage du levier de serrage

Figure 8 : Surface de clé

Vissez le levier de serrage (8) dans son logement de levier de serrage (7) de la fixation rapide. Vissez complètement le filetage dans le logement et serrez la rallonge du levier de serrage à l'aide d'une clé (le levier de serrage a une surface de clé d'une largeur de clé 17, voir Fig 8).

5.2 Montage du porte-vélos sur l'attelage de remorque

Veillez à ce que l'attelage de remorque soit intact, propre et sans graisse. Enlevez la peinture qui pourrait se trouver sur la boule d'attelage. Avant de placer le porte-vélos sur l'attelage de remorque, familiarisez-vous avec le système de fermeture rapide.

Figure 9 : Fermeture rapide Figure 10 : Cadenas/capuchon de protection Figure 11 : Vis de réglage

La fermeture rapide consiste en une pièce avec levier de serrage (8). La fermeture rapide peut être ouverte ou fermée en actionnant le levier. La fermeture rapide peut être enclenchée et verrouillée à l'aide du boulon de sécurité (9) et du cadenas (10).

Le cadenas est toujours nécessaire lors de l'utilisation du porte-vélos. Le porte-vélos ne doit être utilisé que si le cadenas est correctement placé et verrouillé. Le cadenas est important pour la sécurité.

Garez votre véhicule sur un terrain plat. Serrez le frein à main.

Retirez le boulon de sécurité de la fermeture rapide et tournez-le à 90° pour éviter l'enclenchement. Ouvrez la fermeture rapide en relevant le levier de serrage. Placez le support du haut horizontalement sur l'attelage de remorque. Rabattez le levier de serrage de la fermeture rapide vers le bas (effort env. 35-40 kg) jusqu'à la butée (le levier restera en position horizontale).

Vérifiez que le porte-vélos soit bien immobilisé sur l'attelage de remorque (et qu'il ne puisse plus être tourné). Si ce n'est pas le cas, il faut réajuster la fermeture rapide. Relevez le levier et décrochez le porte-vélos de l'attelage de remorque. Retirez le capuchon de protection (11) de la vis de réglage (13). Dévissez le contre-écrou (12) de la vis et tournez ensuite la vis de la fermeture rapide d'un quart de tour vers l'extérieur. Resserrez ensuite le contre-écrou.

Placez à nouveau le porte-vélos sur l'attelage de remorque et vérifiez si le porte-vélos est bien fixé à l'attelage de remorque. Si nécessaire, répétez le procédé jusqu'à ce que le porte-vélos soit bien fixé. Remettez le capuchon de protection sur la vis de réglage.

Attention : Assurez-vous toujours que le contre-écrou soit correctement serré à la vis de serrage.

Il peut y avoir des légères traces de pression sur la boule d'attelage, cela n'entrave pas le fonctionnement.

S'il n'est plus possible de tourner le porte-vélos sur l'attelage de remorque, tournez le boulon de sécurité de la fermeture rapide pour l'enclencher. Fermez maintenant la fermeture rapide avec le cadenas fourni et retirez la clé de la serrure. Rangez cette clé dans un endroit sûr. Le porte-vélos est maintenant protégé contre le vol.

Contrôlez régulièrement la bonne fixation du porte-vélos sur l'attelage de remorque ainsi que la fixation du porte-vélos sur le support. Vérifiez aussi régulièrement le fonctionnement de l'éclairage de votre porte-vélos.

5.3 Dépliage du porte-vélos

Dépliez le porte-vélos comme indiqué sur les figures suivantes.

1. Déploiement du feu arrière droit

1. Déploiement des rails de roue droite

1. Déploiement du feu arrière gauche

1. Déploiement des rails de roue gauche

Procédez dans le sens inverse pour le repliage. Vous pouvez également replier l'étrier en U. Pour cela, desserrez les deux poignées écrous jusqu'à ce que l'étrier en U puisse être replié à plat sur l'appui.

5.4 Montage des sangles de serrage courtes

Figure 12 : 6X sangle de serrage courte

Figure 13 : Montage des sangles de serrage

Glissez les sangles de serrage courtes de l'intérieur vers l'extérieur sous le support de roue et ensuite de nouveau de l'extérieur vers l'intérieur à travers les trous oblongs du support de roue (voir Fig. 13). Pour la roue arrière du vélo, utilisez le trou oblong central du support de roue, pour la roue avant, utilisez les deux trous oblongs extérieurs (deux sangles de serrage contre le braquage de la roue avant).

5.5 Montage des vélos sur le porte-vélos arrière

Le premier vélo est placé dans le premier rail de vélo (le plus près du véhicule) et fixé sur l'étrier en U avec le support de cadre court. Le côté muni d'une sangle de serrage est ensuite fixé au cadre de vélo. Fixez les roues en posant la sangle de serrage sur les jantes de votre vélo et en tirant la sangle. Attention : La roue avant doit être protégée contre la rotation à l'aide de deux sangles de serrage courtes (Fig. 14). Le second vélo est placé dans le sens inverse dans le second rail et fixé sur l'étrier en U avec le support de cadre long. Fixez à nouveau les roues comme décrit pour le premier vélo. Il est éventuellement nécessaire d'orienter les vélos de manière individuelle sur le porte-vélos arrière afin de pouvoir fixer correctement les supports de cadre. Sécurisez maintenant les vélos avec la sangle de sécurité longue. Passez la sangle de sécurité à travers les cadres des vélos et autour de l'étrier en U et serrez-la à fond. (Voir Fig. 15)

Le porte-vélos ne doit pas être utilisé sans la sangle de sécurité.

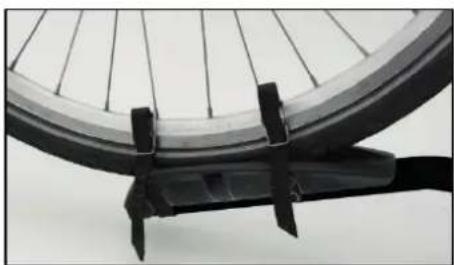

Figure 14 : Sangles de serrage de la roue avant Figure 15 : Sangle de sécurité

6. Maintenance et entretien

• Après toute utilisation, rangez le porte-vélos dans un endroit propre et sec. Enlevez à l'eau d'éventuelles boues et autres souillures.
• Maintenez l'attelage de remorque propre et sans graisse.
• Maintenez l'accouplement du support propre et sans graisse.
• Contrôlez le porte-vélos régulièrement pour exclure tout endommagement. Les pièces endommagées ou usées doivent être immédiatement remplacées. Seules des pièces de rechange d'origine peuvent être utilisées.
• Les boulons et les écrous du porte-vélos doivent être régulièrement contrôlés et resserrés si nécessaire.
• Traitez d'éventuels endommagements de la laque par application immédiate d'une couche de peinture.
• Graissez régulièrement les pièces mobiles et rotatives.

7. Remarques relatives à la protection de l'environnement

Veuillez vous débarrasser de cet appareil dans des conteneurs pour matériaux recyclables ou auprès des services de collecte publics/communaux/cantonaux. Les matériaux sont recyclables. Par le recyclage, la récupération des matières ou d'autres formes de réutilisation d'anciens appareils, vous contribuez activement à la protection de notre environnement !

8. Données de contact

EAL GmbH

42115 Wuppertal, Allemagne

Téléphone : [phone]

Fax: [phone]
