Type de produit	Support de réparation de vélo (porte-vélo d'atelier)
Marque	Eufab
Modèle	16414
Catégorie	Porte-vélo
Dimensions du cadre compatibles	25 mm - 40 mm
Hauteur maximale (poteau télescopique)	Environ 150 cm
Base (trépied)	3 pieds dépliables avec possibilité de vissage au sol
Matériau	Acier
Poids approximatif	5 kg
Capacité de charge	Environ 30 kg
Angle du support réglable	Oui, par vis (3)
Rotation du poteau télescopique	Oui, par torsion
Stabilisateur de roue avant	Inclus, se fixe entre guidon et poteau
Casier à outils	Avec aimant pour petites pièces
Contenu de l'emballage	Clé Allen, trépied, poteau télescopique, support vélo, casier à outils, stabilisateur, notice
Utilisation prévue	Privée, entretien et réparation de vélos
Montage	Emboîtement et serrage de vis
Entretien	Chiffon sec, éviter solvants
Stockage	Endroit sec et bien aéré
Sécurité	Vérifier stabilité, ne pas dépasser l'extension max du poteau

FOIRE AUX QUESTIONS - 16414 Eufab

Comment assembler le support de réparation Eufab 16414 ?

Assemblez le trépied en faisant glisser le manchon en bas, dépliez les pieds. Insérez le poteau télescopique dans le trépied, puis montez le support de vélo. Fixez le casier à outils où vous le souhaitez.

Quelle est la capacité de charge maximale du porte-vélo ?

La capacité de charge maximale est d'environ 30 kg, adaptée à la plupart des vélos.

Comment fixer un vélo sur le support ?

Choisissez une section du cadre au centre de gravité. Ajustez l'angle du support avec la vis (3), placez le vélo et serrez la vis (4) pour bloquer le cadre. Utilisez le stabilisateur de roue avant pour plus de stabilité.

Comment régler la hauteur du poteau télescopique ?

Desserrez la vis (5), étendez le poteau à la hauteur souhaitée (idéalement à deux personnes). Tournez le poteau pour ajuster la position du vélo, puis resserrez la vis.

Comment utiliser le stabilisateur de roue avant ?

Fixez le stabilisateur (E) entre l'avant du guidon et le poteau télescopique pour bloquer la roue avant, comme montré dans la notice.

Le support peut-il être vissé au sol ?

Oui, les pieds du trépied peuvent être vissés dans la surface pour une stabilité accrue. Utilisez des matériaux de montage appropriés.

Quels types de cadres sont compatibles ?

Le support accepte les cadres de vélo avec un diamètre de 25 mm à 40 mm.

Comment nettoyer et entretenir le support ?

Nettoyez régulièrement avec un chiffon sec. Évitez les produits chimiques durs comme les solvants. Stockez dans un endroit sec et bien aéré.

Que faire si le support est instable ?

Vérifiez que le trépied est sur une surface plane et ferme. Serrez toutes les vis. Si nécessaire, vissez les pieds au sol. Respectez la hauteur maximale du poteau.

Comment ranger le porte-vélo après utilisation ?

Démontez le poteau et repliez le trépied. Rangez tous les éléments dans un endroit sec et à l'abri de l'humidité.

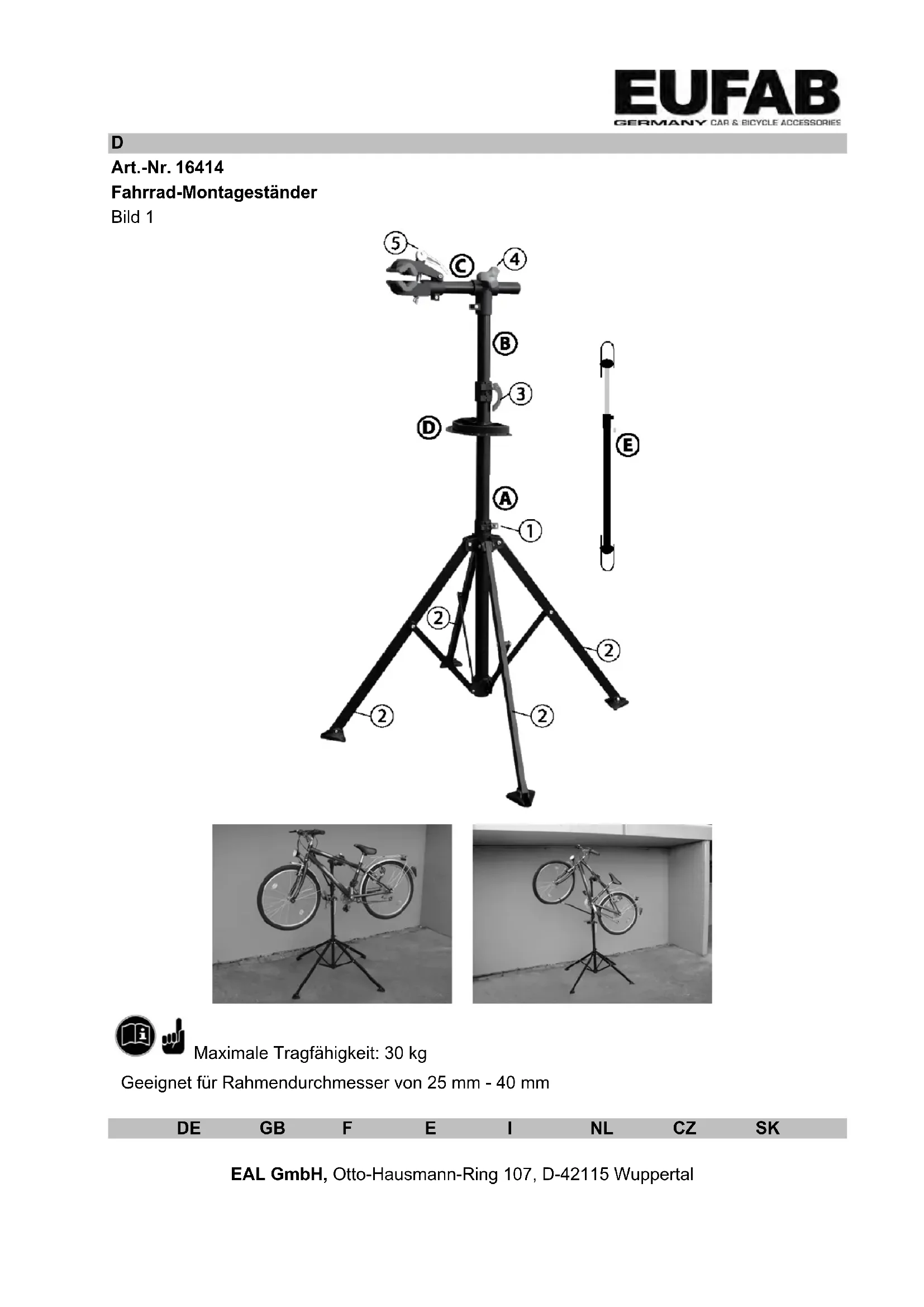

MODE D'EMPLOI 16414 Eufab

SPÉCIFICATIONS TECHNIQUES

Pour cadres de vélo de dimensions 25 mm - 40 mm

Avant d'utiliser ce produit pour la première fois, lisez attentivement ces instructions et conservez-les pour les consulter par la suite!

UTILISATION PRÉVUE

Ce support de montage de vélo a été développé pour une utilisation privée.

CONTENU

1 x clé Allen

1 x trépied (A)

1 x poteau télescopique (B)

1 x casier à outils (D)

1 x stabilisateur de roue avant (E)

1 x livret d'instructions

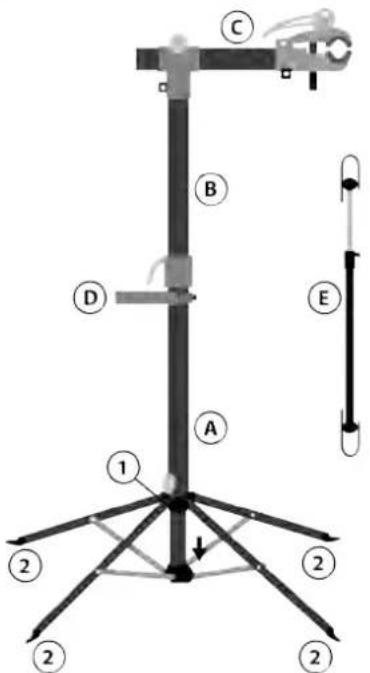

ASSEMBLAGE

Montez le trépied du support de montage de vélo en faisant glisser totalement en bas le manchon (1) sur le trépied (A).

Dépliez les pieds (2) des montants du trépied et assurez-vous que le produit est placé sur une surface plane et ferme.

Insérez maintenant le poteau télescopique (B) dans le trépied, montez ensuite le support de vélo (C) sur le poteau télescopique.

Le casier à outils (D) peut être fixé n'importe où sur le trépied (A).

Note

Les pieds sur le support de montage peuvent être éventuellement vissés dans la surface afin d'obtenir une plus grande stabilité.

Assurez-vous d'utiliser des matériaux de montage appropriés.

Ce produit inclut aussi un stabilisateur pour bloquer la roue avant du vélo fixé sur le support (E).

FIXATION DU VELO

Attention:

• Après l'insertion du vélo vérifiez que celui-ci est solidement positionné et que le support de montage de vélo est stable.
- Veuillez tenir compte des longueurs d'extension maximale de la tige télescopique (B) ! Ne prolongez jamais la barre transversale sur le support de vélo (C) tel que montré dans la figure fig.1.

Choisissez une section du cadre de vélo qui sera serré dans le support de montage de vélo.

Cette section de cadre doit se situer au centre de gravité du vélo.

Ajustez l'angle du support de vélo (C) pour adapter la position choisie pour le cadre du vélo (voir des exemples dans les images 2 et 3) puis serrez la vis (3) (image 4). Placez maintenant le vélo dans le support de vélo et bloquez fermement le cadre. Serrez à fond la vis (4) (fig.4).

- Nous recommandons d'exécuter la prochaine étape (réglage en hauteur) avec 2 personnes.

Vous pouvez alors étendre la tige télescopique (B) à la hauteur désirée.

En tordant la tige télescopique vous pouvez aussi changer la position du vélo, une fois celui-ci fixé. Une fois que vous avez atteint la hauteur et la position désirées, serrez à fond la vis (5) (image 3).

Pour bloquer la roue avant, serrez le stabilisateur de roue avant inclus (E) entre l'avant du guidon et le poteau télescopique (fig.4).

CASIER A OUTILS

Un aimant est placé à l'intérieur du grand compartiment du casier à outils pour fixer les petites pièces.

Nettoyez régulièrement le support de montage de vélo. Utilisez toujours un chiffon sec! Evitez les produits chimiques durs (par exemple, des solvants)!

Stockez le produit dans un secteur sec et bien aéré.
