GEBRUIKSAANWIJZING Jake White Eufab

• Geschikt voor nagenoeg alle trekhaken

• Inclusief Europese typegoedkeur

• U hoeft hem niet in het kentekenbewijs van uw auto te laten registreren

• Gemakkelijk te beladen en te ontladen

• Drager ook onbeladen toegestaan op de trekhaak

• Geschikt voor het transport van twee fietsen

• Veilige en betrouwbare bevestiging van de fietsen aan het frame

• Geen problemen bij lage doorgangen, garages of parkeergarages

• U bespaart benzine door de lage luchtweerstand Deze drager is niet geschikt voor gebruik op aluminium trekhaken. De D-Waarde van de trekhaak moet minimaal 5,0 kN bedragen. Max. kogeldruk op de trekhaak Eigen gewicht fietsdrager Maximale belasting 50 kg 17 kg 33 kg 60 kg 17 kg 43 kg 75 kg 17 kg 58 kg 90 kg 17 kg Max. 60 kg Geachte klant, Deze gestempelde pagina is de Europese typegoedkeur voor deze fietsdrager. Indien u de drager gebruikt, moet u dit certificaat altijd bij u hebben. Voorwaarden van de koppeling Deze drager is niet geschikt voor het gebruik op aluminium trekhaken. U kunt de fietsdrager onder de volgende voorwaarden op iedere trekhaak monteren: De Maximale belasting van de fietsdrager type JAKE is 60 kg. Deze waarde is op het typeplaatje vermeld. Controleer of de trekhaak voor de fietsdrager geschikt is. De trekhaak dient ook goedgekeurd te zijn. De kogel en de kogelstang moeten uit één stuk gemaakt zijn. Het materiaal van de kogelstang moet een minimale kwaliteit hebben van St 52-3. Notitie: Doorgaans bestaan de kogelstangen uit St 52-3. Gietijzer zoals GGG 40 is hiervoor niet geschikt (alleen vanaf GGG 52). Op dit moment worden de volgende kogelstangen van GGG 40 gemaakt: Trekhaak fabrikant: Keurmerk: Geschikt voor de modellen:

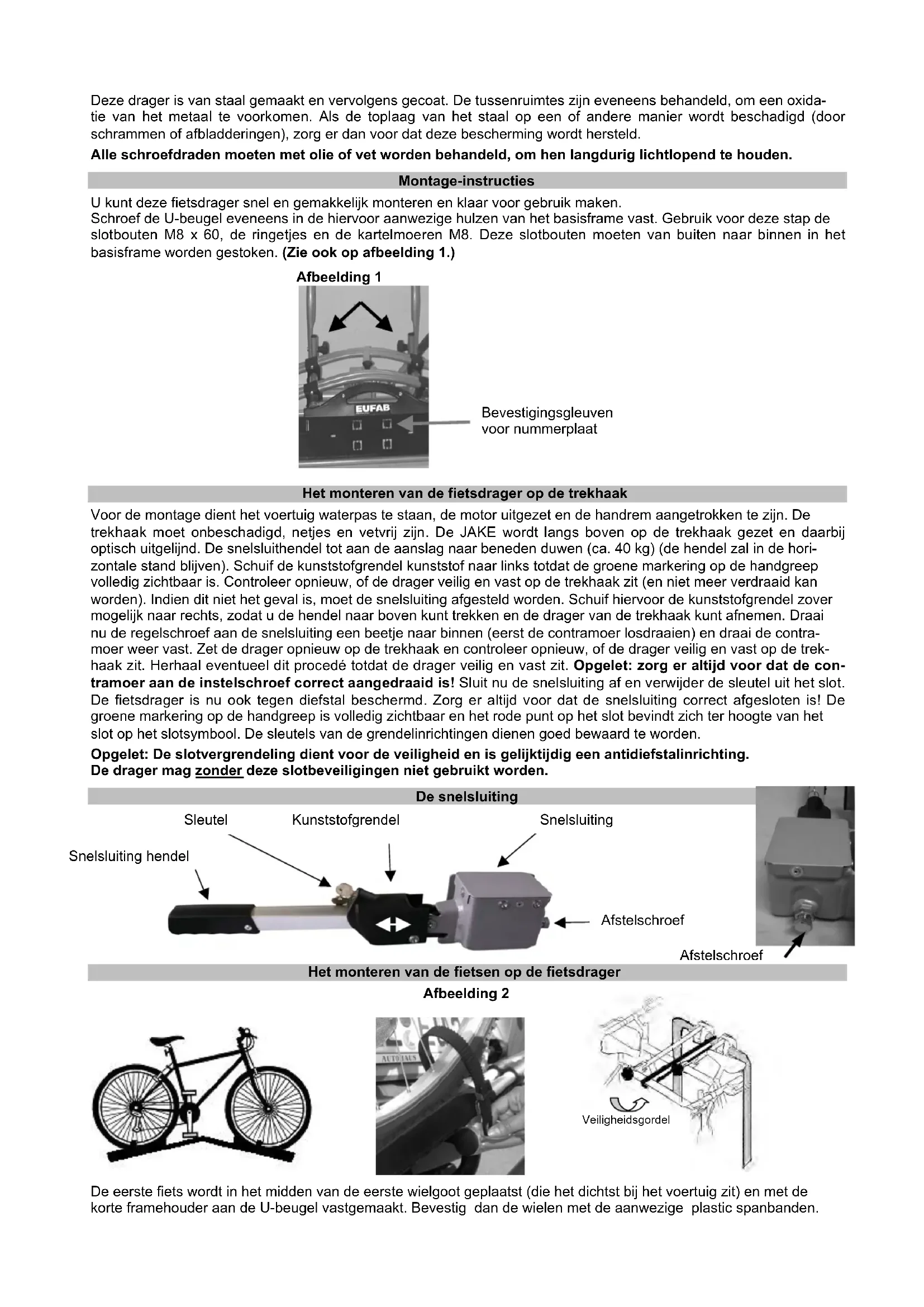

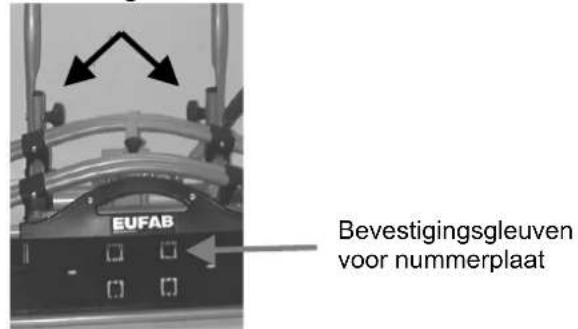

F 4112 Audi A8Deze drager is van staal gemaakt en vervolgens gecoat. De tussenruimtes zijn eveneens behandeld, om een oxida- tie van het metaal te voorkomen. Als de toplaag van het staal op een of andere manier wordt beschadigd (door schrammen of afbladderingen), zorg er dan voor dat deze bescherming wordt hersteld. Alle schroefdraden moeten met olie of vet worden behandeld, om hen langdurig lichtlopend te houden. Montage-instructies U kunt deze fietsdrager snel en gemakkelijk monteren en klaar voor gebruik maken. Schroef de U-beugel eveneens in de hiervoor aanwezige hulzen van het basisframe vast. Gebruik voor deze stap de slotbouten M8 x 60, de ringetjes en de kartelmoeren M8. Deze slotbouten moeten van buiten naar binnen in het basisframe worden gestoken. (Zie ook op afbeelding 1.) Afbeelding 1 Het monteren van de fietsdrager op de trekhaak Voor de montage dient het voertuig waterpas te staan, de motor uitgezet en de handrem aangetrokken te zijn. De trekhaak moet onbeschadigd, netjes en vetvrij zijn. De JAKE wordt langs boven op de trekhaak gezet en daarbij optisch uitgelijnd. De snelsluithendel tot aan de aanslag naar beneden duwen (ca. 40 kg) (de hendel zal in de hori- zontale stand blijven). Schuif de kunststofgrendel kunststof naar links totdat de groene markering op de handgreep volledig zichtbaar is. Controleer opnieuw, of de drager veilig en vast op de trekhaak zit (en niet meer verdraaid kan worden). Indien dit niet het geval is, moet de snelsluiting afgesteld worden. Schuif hiervoor de kunststofgrendel zover mogelijk naar rechts, zodat u de hendel naar boven kunt trekken en de drager van de trekhaak kunt afnemen. Draai nu de regelschroef aan de snelsluiting een beetje naar binnen (eerst de contramoer losdraaien) en draai de contra- moer weer vast. Zet de drager opnieuw op de trekhaak en controleer opnieuw, of de drager veilig en vast op de trek- haak zit. Herhaal eventueel dit procedé totdat de drager veilig en vast zit. Opgelet: zorg er altijd voor dat de con- tramoer aan de instelschroef correct aangedraaid is! Sluit nu de snelsluiting af en verwijder de sleutel uit het slot. De fietsdrager is nu ook tegen diefstal beschermd. Zorg er altijd voor dat de snelsluiting correct afgesloten is! De groene markering op de handgreep is volledig zichtbaar en het rode punt op het slot bevindt zich ter hoogte van het slot op het slotsymbool. De sleutels van de grendelinrichtingen dienen goed bewaard te worden. Opgelet: De slotvergrendeling dient voor de veiligheid en is gelijktijdig een antidiefstalinrichting. De drager mag zonder deze slotbeveiligingen niet gebruikt worden. De snelsluiting Het monteren van de fietsen op de fietsdrager Afbeelding 2 De eerste fiets wordt in het midden van de eerste wielgoot geplaatst (die het dichtst bij het voertuig zit) en met de korte framehouder aan de U-beugel vastgemaakt. Bevestig dan de wielen met de aanwezige plastic spanbanden. Sleutel

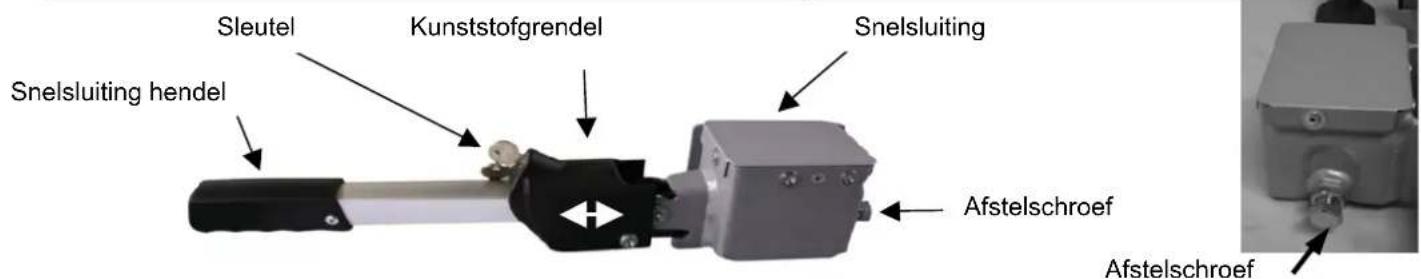

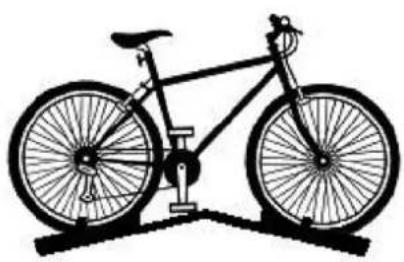

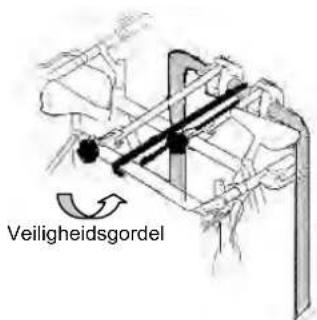

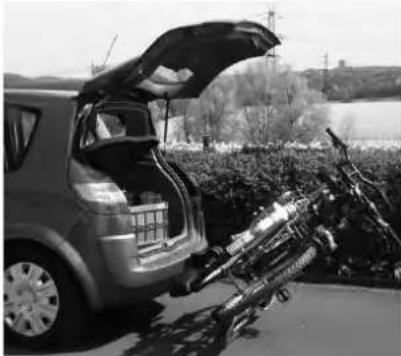

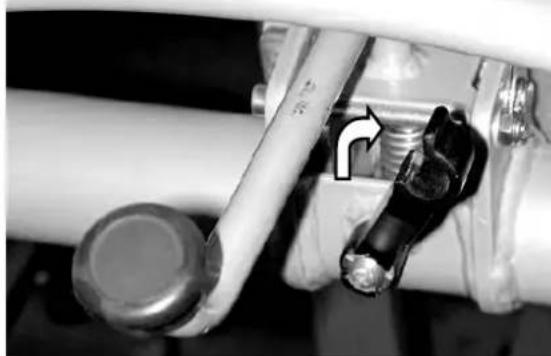

Kunststofgrendel Snelsluiting Snelsluiting hendel Afstelschroef Bevestigingsgleuven voor nummerplaat Veiligheidsgordel Afstelschroef(Zie ook afbeelding 2.) U moet de framehouders eerst aan de u-beugel vastschroeven. Hiertoe moet u de afsluitba- re kartelmoeren van de framehouders afdraaien en de bevestigingsklem met de veer verwijderen. De afstandspijp moet eveneens worden verwijderd. Neem de U-beugelklem van de schroefdraadstang en leg deze rond de U- beugel. Completeer vervolgens de framehouder in omgekeerde volgorde. Houd er rekening mee dat de afgeronde kant van de afstandsplaat naar de bevestigingsklem moet wijzen. De tweede fiets kunt u het beste in omgekeerde richting in de tweede rail zetten en met de lange framehouder aan de u-beugel vastmaken. Om de nummerplaat te kunnen monteren moet u eerst de keggen voor het vastmaken eruit drukken. (Zie afbeelding 1.) De wielen van de volgende fiets kunt u net zo vastmaken als bij de eerste fiets. Misschien zal het echter nodig zijn om de fietsen anders dan beschreven apart van elkaar op de drager te plaatsen, om de framedragers op de juiste manier vast te kunnen maken. Beveilig daarna de fietsen met de lange veiligheidsgordel. Voor nog meer veiligheid moet u in ieder geval de veiligheidsgordel door het frame van de fietsen en om de u-beugel leggen en de gordel vervolgens goed vasttrekken. Pas op: Gebruik de fietsdrager als hij is beladen nooit zonder de veiligheidsgordel. Het kantelen van de fietsdrager Maak allereerst de vergrendeling van de hefboom voor het kantelen los. Houd hierbij de u-beugel met één hand vast, zodat de drager niet plotseling kan kantelen. Druk vervolgens de hefboom naar beneden. U kunt dan de drager voorzichtig naar beneden laten zakken. Als u later de fietsdrager naar boven tilt, klikt het kantelmechanisme weer vast in de juiste positie. Beveilig ten slotte de hefboom voor het kantelen weer met de extra beveiliging. Optioneel beschikbaar Uitbreiding voor drie fietsen Met het uitbreidingspakket Art.-nr. 11511 kunt u de fietsdrager ombouwen voor het transport van drie fietsen.

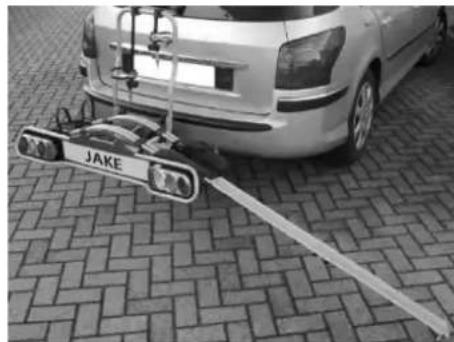

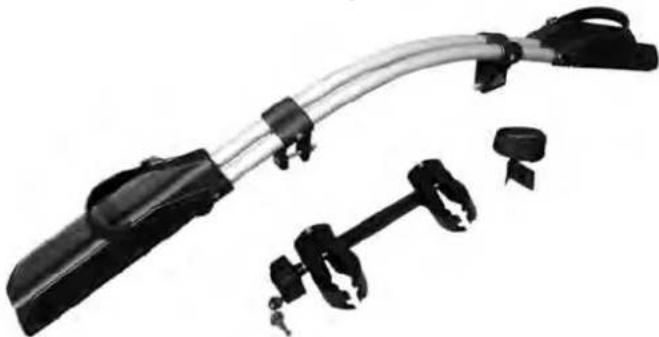

Art.-nr. 11512 Oprijhulp Bespaart het optillen van de fietsen op de fietsendrager, u kunt ze gewoon naar boven duwen. Optimaal geschikt voor zware of elektrische fietsen.Let op: Veiligheidsvoorschriften nakomen! Controleer vóór u gaat rijden en tussendoor of de verlichting van uw fietsdrager goed werkt. Bij nieuwe trekhaken zit er vaak nog een zwarte beschermlaag op de kogel. Verwijder deze laklaag voorzichtig met behulp van beits, een oplosmiddel enz. Zo zal uw fietsdrager beter op de trekhaak vast zitten. Let erop dat u tijdens het rijden geen accessoires zoals fietspompen, fietstassen, een winkelmand of dergelijke ver- liest. Een gemonteerde fietsdrager beïnvloedt de rijeigenschappen van uw voertuig. Stem dus uw snelheid erop af en vermijd plotselinge bewegingen van het stuur. Indien u achteruit gaat rijden, denk er dan aan dat uw auto met de gemonteerde drager langer is dan normaal. Indien u de fietsdrager niet gebruikt kunt u hem het beste demonteren. De fietsdrager mag niet dichtgeklapt zijn terwijl u rijdt. Alle beweegbare onderdelen zoals basisframe, nummer- plaathouder en achterlichten moeten zich tijdens het rijden in gebruikstoestand bevinden. De maximale snelheid van het voertuig met drager is 130 km/h. Kom voor een correcte en veilige montage de montage-instructies na. Indien u twijfels heeft over deze instructies, vraag dan verdere informatie bij de verkoper of direct bij de fabrikant. Controleer voor uw eigen veiligheid de drager en zijn lading regelmatig, want u bent er volgens het verkeersreglement toe verplicht en u kunt in een schadegeval aansprakelijk worden gehouden. De fabrikant en de verkoper staan niet in voor materiële schade of lichamelijk letsel als gevolg van een ondeskundige montage of een ondoelmatig gebruik. Dit product is getest en ook onder extreme omstandigheden op de proef gesteld. Wat de veiligheid en de betrouwbaarheid betreft, heeft het goede resultaten behaald. Wij kunnen dus uitsluiten dat de drager niet goed werkt als hij vakkundig is gemonteerd en gehanteerd. Geachte klant, U kunt deze fietsdrager ook voor het transport van andere goederen gebruiken. Houd echter rekening met het we- genverkeersreglement, de kogeldruk en de maximale belasting van de drager. Zorg er tevens voor dat deze goede- ren altijd goed zijn vastgemaakt.
