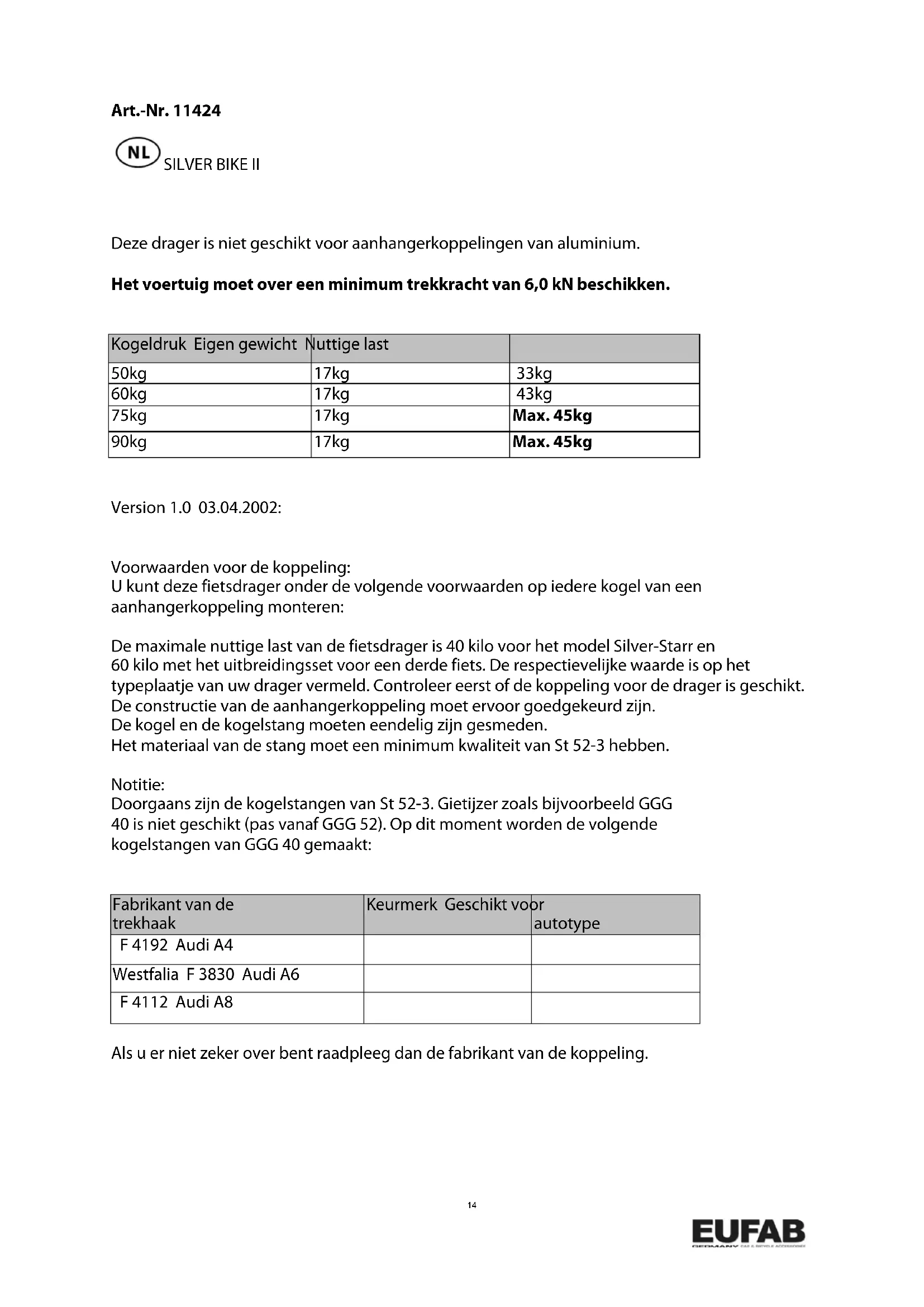

GEBRUIKSAANWIJZING Silver Bike II Eufab

Deze drager is nicht geschikt voor aanhangerkoppelingen van aluminium.

Het voertuig moet over een minimum trekkracht van 6,0 kN beschikken.

Kogeldruk Eigen gewicht	Nuttige last
50kg	17kg	33kg
60kg	17kg	43kg
75kg	17kg	Max. 45kg
90kg	17kg	Max. 45kg

Voorwaarden voor de koppeling:

U kunt deze fietsdrager onder de volgende voorwaarden op iedere kogel van een aanhangerkoppeling monteren:

De maximale nuttige last van de fietsdrager is 40 kilo voor het model Silver-Starr en 60 kilo met het uitbreidingsset voor een derde fiets. De respectievelijke waarde is op het typeplaatje van uw drager vermeld. Controller erest of de koppeling voor de drager is geschikt. De constructie van de aanhangerkoppeling要去ervoor goedgekeurd+zijn. De kogel en de kogelstang要去eendelig+zijn gesmeden. Het materiaal van de stang要去 een minimum kaliteit van St 52-3 hebben.

Nottie:

Doorgaans zijn de kogelstangen van St 52-3. Gietijzerzoals bijvoorbeeld GGG 40 is Niet geschikt (pas vanaf GGG 52). Op dit moment worden de volgende kogelstangen van GGG 40 gemaatk:

Fabrikant van de trekhaak	Keurmerk Geschikt voor autotype
F 4192 Audi A4
Westfalia F 3830 Audi A6
F 4112 Audi A8

Als u er nicht zeker over bent raadpleeg dan de fabrikant van de koppeling.

Montage-instructies

Afbeelding 1

Monteer de snelsluiting met behulp van de schroeven M8 X 25, de onderlegringen van 8 mm en de moeren M8 aan de basis van uw drager. Schroef daarna de verlichtingsbalk met de inbusschroeven M6 X 30 en M6 X 16, de onderlegringen en de moeren M6 stevig vast.

Hiervoor要去e u eerst de schroeven M6 X 30 in de basis draaien. Vervolgens moet u de beschermkappen op de twee verbindingen vanplaatstaal zetten. Ten slotte schroeft u zij nog met de schroeven M6 X 16 vast.

Afbeelding 2

Hoe u de afstanden:tussen de achterlichten kunt instellen: Er zitten ieder twee boorgaten links en rechts in de verlichtingsbalk. Als uw voertuig breder dan 1740mm is (kijk hiervoor in uw kentekenbewijs), moet u de grotere afstand tussen de achterlichtenkiezen. Als het voertuigECHTER minder dan 1740mm breed is, kiest u voor de Kleinere afstand tussen de lichten.

Let op een symmetrische montage van de verlichting.

Schuif nu het module met de blijtholders in de verlichtingsbalk en kaak hem met de schroeven M6 X 30, de onderlegringen van 6mm en de moeren M6 vast. Voordat u deze verbinding vast gaat draaien, schroef eerst de kartelmoeren in de verlichtingsbalk en draai zich dan aan (om later de positie van de lichten af te stemmen.) Zie op de Foto.

Maak dan de kabel van de verlichting met de bijgaande kabelbinders aan de basis van uw drager vast.

Pas er goed op dat de kabel van de verlichtingijdens het neerslaan van de Silver Bike II nicht klem raakt.

Vergeet er ook Niet dat u hetijkenlicht met de weiteruitrijlamp op de rechtter kant van de drager要去 monteren (zie ok op de afbeeling).

Afbeelding 3

Schuif nu het module met de wieldragers in de hiervoar aanwezighe houders van de dragerbasis. Let erop dat de punten van deze wieldrageraar beneden wijzen als u zich in de basis schuift. Maak de wieldragers ten slotte met het module van de kartelmoeren vast door deze goed aan te draaien.

Pas op: U mag de wieldragers Niet verder dan de rode merktekensaar buiten trekken als u de zich wilt verzetten. Zie ook op de afbeeling.

Afbeelding 4

Monteer de framebevestiger met behulp van de kartelmoer M8 en de onderlegrin van 8 mm. Draai hiervoor eerst de kartelmoer aan die op de zijkant van de dragerbasis zit (zonder onderlegring, voorgemonteerd). Vervolgens要去 u nog de bovenste kartelmoer (met onderlegring) stevig aandraaien (zie op de afbeelding).

Daarna legt u nog de spangordels van binnen maar buiten om de wieldragers en dan van buiten maar binnen door de lange boorgaten in de wieldragers. Zie op de Foto.

Afbeelding 5

Monteer de kentekenframe met de voorgemonteerde schroeven vanplaatstaal 4 X 20 en de onderlegringen aan de verlichtingsbalk. Pas hierbij erop dat u de kentekenframe opdezelfde hoogte als de verlichting moet monteren.

Let op: De bevestigingskeggen voor de kentekenplaat zitten in de kentekenframe en要去eruitgedrukt worden (ze op de afbeelding).

Dan schroeft u de frameholders met de klemsluiting aan de framebevestiger vast. De Kant met de spangordels heeft u nodig voor het vastmaken aan de fietsframes.

Leg er ook.altijd de veiligheidsgordel (in het leveringspakket inbegrepen) om de fietsen en de framebevestiger en trek hem waar stevig vast.

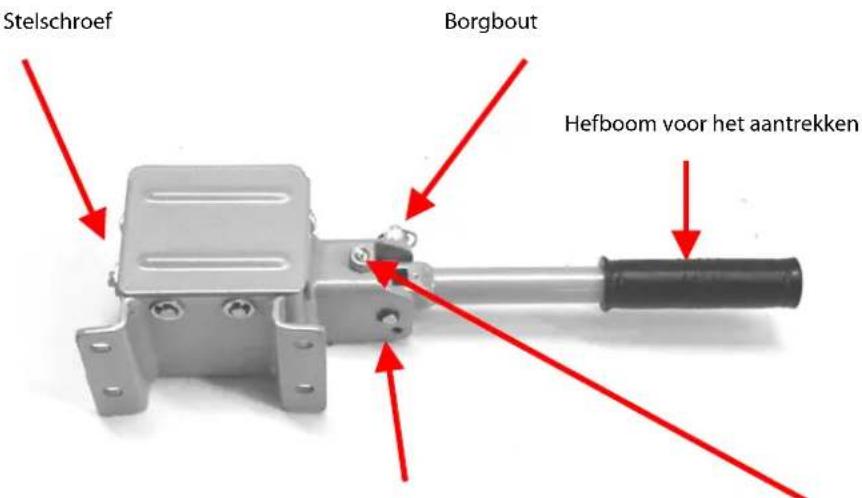

Afbeelding 6

Boorgat voor het hangslot Zelf tappende schroe

f

Montage op de trekhaak van de aanhangerkoppeling:

Let erop dat de koppelingskogel Niet beschadigd, schoon en vrij van vet is!

Eerst moet u de hefboom voor het aantrekkenaar de zijkant drukken door de borgbout aan buiten te trekken en te draaien. Zet dan de al gemonteerde Silver Bike II van boven op de koppeling voor aanhangers. Hou de drager hierbij met een hand horizontaal vast en druk de hefboom met de andere hand. Als de fietsdrager nu nog Niet stevig en veilig op de koppeling zit, moet u de hefboom nog eens opniew drukken. Daarna moet u de stelschroef die op de zijkant zit een beetje aandraaien en verrolgens wee borgen (zie op de Foto). Dan draait u de borgbout tot dat hij vastklikt (zie ook op de Foto). U kurz het vastklikken vergemakkelijken door de zichtappende schroef hiervoor te gebruiken. Ten slotte moet u de Silver Bike II nog met de gemonteerde borgbauten beveiligigen.

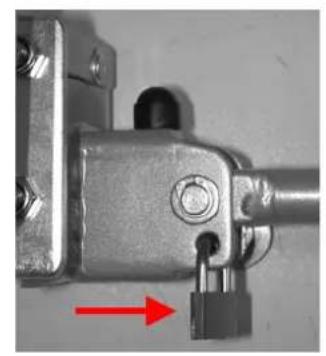

Pas op: U moet uw fietsdrager verder met het bijgaande hangslot beveiligigen. Zo kurz u hem ook gegen diefstal beschermen. Zie hiervoor ook op de Foto.

Het vastmaken van de fietsen op de drager:

Plaats de eerste fiets in dechterste wieldrager van uw fietsdrager (die het dichtst bij het voertuig zit). Door hem�n ofaar buiten te schuiven moet u deze rails afstemmen dat de wielen zo vast möglichk erin komen te staan en zo symmetrisch möglichk uitgericht+kennen worden. Nadat u de wieldragers heeft afgestemd draait u nog de kartelmoer wee goed vast.

Maak dan de frame van de fiets met de spangordel van een van de frameholders vast. Omdat deze frameholders Niet op een vaste plek zitten,kest u verschillende positiesuitkiezen.Het is alleen belangrijk de frameholders zo hoog mogelijk te monteren.Ten slotte moet u de wielen nog met dekleine spangordels vastmaken.

De tweede fiets zet u dan in de voorste wieldrager en maakt hem net zo vast als boven voor de eerste fiets is beschreiben.

Let op:

Voor meer veilighheid moet u de bijgaande veiligheidsgordel om de buis van de framebevestiger en de frames van de fietsen leggen en hem waar goed vasttrekken. U mag de wieldragers Niet verder dan de rode merktekens maar buiten trekken.

Het neerslaan van de Silver Bike II:

U kurz uw Silver Bike II maarachten slaan door de hefboomiets maar beneden te drukken. Daarna moet u de pal van de hefboomaar de zijkant drukken enervolgens de hefboomzfeltiets naar boven trekken.

Pas op: Houijdens het neerslaan.altijd een fiets vast om te voorkomen dat de drager van zichneerslaat.

Om de drager wee in de oorspronkelijke positie te brengen tilt u hem maar boven en drukt de hefboom waar beneden tot dat de pal automatisch vastklikt. Controller erchter altijd voordat u de drager loslaat of deze pal ook staatwerkelijk is vastgeklikt (zie op de afbeelding).

Let op:

Kom deze tips voor uw verilgheid.altijd nauwnemend na!

Neem de maximaal toegestane asbelasting in acht.

Controleer alkijd voordat u gaat losrijden en ook ertussendoor of de drager correct op het voertuig is gemonteerd en of de fietsen ook stevig op de drager zitten. Zo kurz u möglichke beschadigingen van de bevestigingselementen opijd ontdekken en spoedig herstellen.

Controleer ook voordat u gaat losrijden of de verlichtingsinstallatie van de drager op de juiste manier werkt.

Bij十几年trekhaken zit er vaak eenDICke laag van zwarte lak op de kogel van de koppeling.Verwijderdeze lackaag met behulp van beits,een oplosmiddel of dergelijke. ZoGaat uw drager later better op de trekhaak zitten.

De vracht van de drager mag Niet verder dan 400mm over de zijkanten van de verlichting eruitstaan.

Maak er.altijd ook de veiligheidsgordel vast als u uw drager heeft belast.

Verwijder alle onderdelen die u makkelijk zou können verliezen - zoals bijv. de fietspomp, de bel of een winkelmand - voordat u gaat losrijden.

Als de fietsdrager is gemonteerd beinvloedt hij de rijeigenschappen van uw voertuig. Stem dus uw snugheid op de veranderde omstandigheden af en voorkom vooral plotselinge en rukkende stuurbewegingen.

Wanner u achechteruit gaat rijden vergeet er dan nicht dat uw voertuig langer dan normala is als de drager erop is gemonteerd.

Als u hem nicht gebruikt, demonteer de drager dan.

Bedek de fietsen tijdens het transport Niet met een dekzeil of dergelijke.

De maximaal toegestane snugelid bedraagt 130km / h

Kom voor een correcte en veilige montage deze montage-instructies nauwlettend na. Als u onzeker bent over deze instructies, vraag dan verdere informatie bij de dealer of direct bij de fabrikant aan.

Controleer ook voor uw eigenveiligheid uw fietsdrager en+zijn lading regelmatig,want u bent er volgens het verkeersreglement toe verplicht en afgezien waarvan zou u in een schadegeval aansprakelijk+kunnen worden gezogen.

De fabrikant en de dealer staan Niet in voor materiaanse schade of lichamelijk letsel als gevolg van een onvakkundige montage of een ondoelmatig gebruik van deze drager.

Dit product is getest en ook onder extreme omstandigheden op de proef gesteld. Wat betreft veiligheid en stabiliteit heeft het goede resultaten opgeleverd. Wij+kunnen dus uitsluiten dat het Niet goed werkt als het vakkundig is gemonteerd en gehanteerd.

Geachte klant,

u kurz deze fietsdrager ook voor het transport van andere goederen of voorwerpen gebruiken, mits u rekening houdt met het wegverkeersreglement, de maximale kogeldruk van uw voertuig en de maximaal toegestane nuttige last. U moet er weliswaar voor zorgen dat de goederen of voorwerpen.altijd goed vast zijn gemaakt.

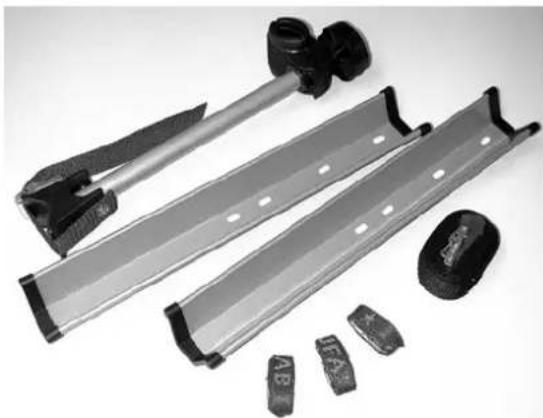

U=knt de constructie van deze fietsdrager ook met originele onderdelen van het merk EUFAB veranderen, te weten:

Art Nr. 11403: een uitbreiding voor de derde

Art. Nr. 11232: een afluitbare korte framehouser
Art. Nr. 11233: een afluitbare lange framehouser

SILVER BIKE II
