NÁVOD NA OBSLUHU Silver Bike II Eufab

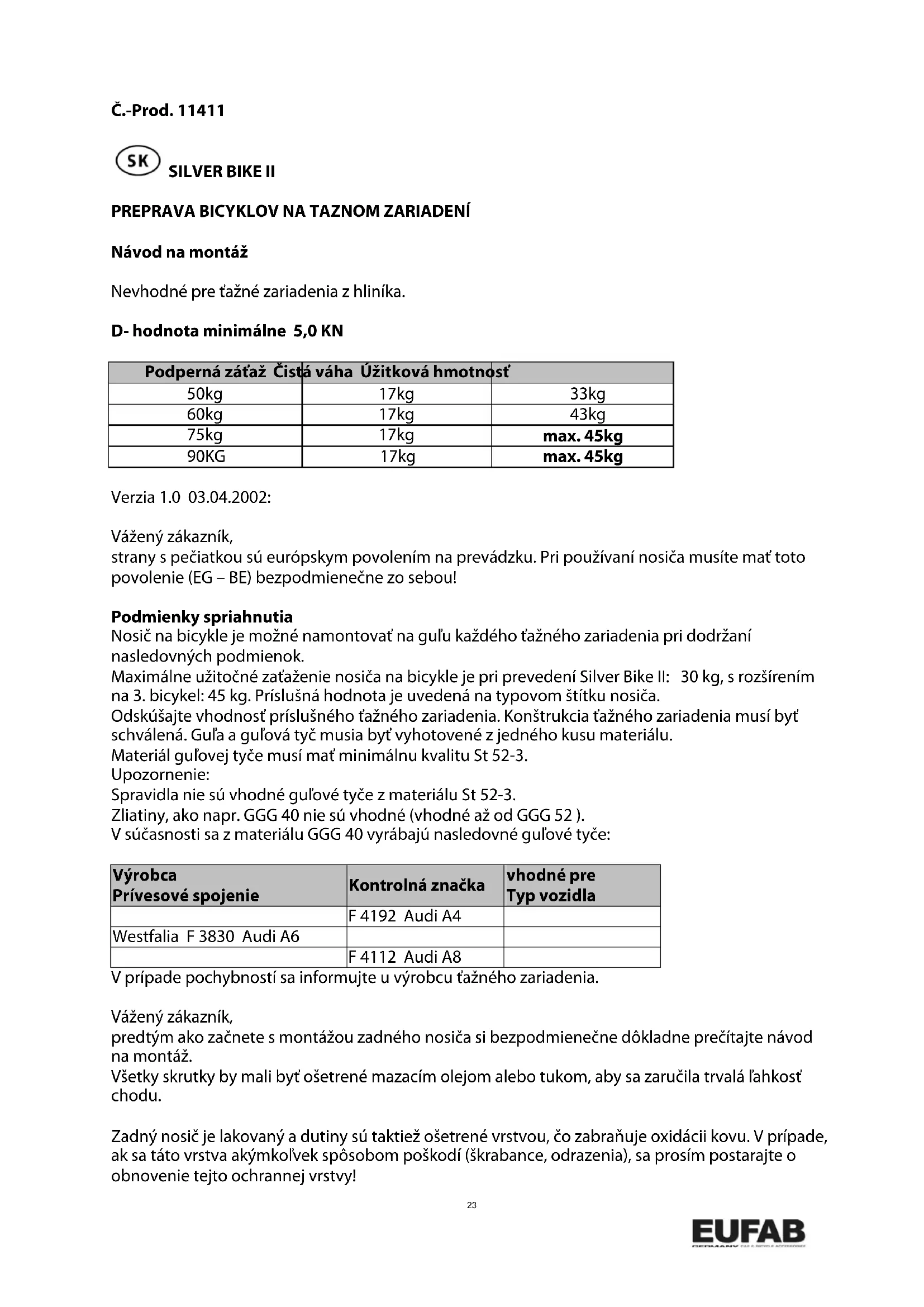

Návod na montáž Nevhodné pre ťažné zariadenia z hliníka. D- hodnota minimálne 5,0 KN Podperná záťaž Čistá váha Úžitková hmotnosť 50kg 17kg 33kg 60kg 17kg 43kg 75kg 17kg max. 45kg 90KG 17kg max. 45kg Verzia 1.0 03.04.2002: Vážený zákazník, strany s pečiatkou sú európskym povolením na prevádzku. Pri používaní nosiča musíte mať toto povolenie (EG – BE) bezpodmienečne zo sebou! Podmienky spriahnutia Nosič na bicykle je možné namontovať na guľu každého ťažného zariadenia pri dodržaní nasledovných podmienok. Maximálne užitočné zaťaženie nosiča na bicykle je pri prevedení Silver Bike II: 30 kg, s rozšírením na 3. bicykel: 45 kg. Príslušná hodnota je uvedená na typovom štítku nosiča. Odskúšajte vhodnosť príslušného ťažného zariadenia. Konštrukcia ťažného zariadenia musí byť schválená. Guľa a guľová tyč musia byť vyhotovené z jedného kusu materiálu. Materiál guľovej tyče musí mať minimálnu kvalitu St 52-3. Upozornenie: Spravidla nie sú vhodné guľové tyče z materiálu St 52-3. Zliatiny, ako napr. GGG 40 nie sú vhodné (vhodné až od GGG 52 ). V súčasnosti sa z materiálu GGG 40 vyrábajú nasledovné guľové tyče: Výrobca Prívesové spojenie Kontrolná značka vhodné pre Typ vozidla F 4192 Audi A4 Westfalia F 3830 Audi A6 F 4112 Audi A8 V prípade pochybností sa informujte u výrobcu ťažného zariadenia. Vážený zákazník, predtým ako začnete s montážou zadného nosiča si bezpodmienečne dôkladne prečítajte návod na montáž. Všetky skrutky by mali byť ošetrené mazacím olejom alebo tukom, aby sa zaručila trvalá ľahkosť chodu. Zadný nosič je lakovaný a dutiny sú taktiež ošetrené vrstvou, čo zabraňuje oxidácii kovu. V prípade, ak sa táto vrstva akýmkoľvek spôsobom poškodí (škrabance, odrazenia), sa prosím postarajte o obnovenie tejto ochrannej vrstvy!24 Návod na montáž Obrázok 1 Rýchlouzáver pripevnite pomocou skrutiek M8 x 25, podložiek 8mm a matíc M8 na základňu nosiča. Následne priskrutkujte držiak na svietidlá pomocou inbusových skrutiek M6 X 30, M6 X 16, podložiek a matíc M6. Najskôr nasaďte skrutky M6 x 30, následne nastrčte na obidva spodné plechové spoje ochranné kryty. Potom ich zoskrutkujte pomocou skrutiek M6 X 16. Obrázok 2 Nastavte vzdialenosť svietidiel: v držiaku na svietidlá sa nachádzajú vľavo a vpravo po dva otvory. U vozidiel so šírkou väčšou ako 1740 mm, pozri čís. 13 v technickom preukaze vozidla, vyberte väčšiu vzdialenosť svietidiel. U vozidiel so šírkou menšou ako 1740 mm vyberte menšiu vzdialenosť svietidiel. Dbajte na symetrickú montáž svietidiel. Montážny celok držiaka svietidiel vložte do nosiča svietidiel. Potom ho zaistite pomocou skrutiek M6 X 30, podložiek a matíc M6. Predtým ako dotiahnete tento spoj, naskrutkujte skrutky s ryhovanými hlavami do držiaka svietidiel a zľahka ich dotiahnite (slúži na vyrovnanie svietidiel, pozri obrázok). Kábel osvetlenia pripevnite pomocou priložených káblových viazačov na podstavec nosiča. Dbajte nato, aby sa kábel pri odklápaní nosiča Silver Bike II nezasekol. Dbajte nato, že zadné svetlo s cúvacím svetlom sa musí namontovať na pravú stranu (pozri obrázok). Obrázok 3 Zasuňte montážny celok držiaka na kolesá do úchytiek základne nosiča. Dbajte nato, aby hrot držiaka na kolesá ukazoval pri zasúvaní smerom nadol (pozri obrázok). Pomocou skrutiek s ryhovanou hlavou (predmontované) zaistite držiak na kolesá tak, že ich pevne dotiahnete. Dbajte nato, aby sa pri prestavovaní držiakov na kolesá tieto vytiahli maximálne po červenú značku (pozri obrázok). Obrázok 4 Pripevnite vežu pomocou skrutky s ryhovanou hlavou M8 a podložky 8mm. Najskôr dotiahnite bočne uloženú skrutku s ryhovanou hlavou (bez podložky, predmontované. Následne dotiahnite hornú skrutku s ryhovanou hlavou (spolu s podložkou – pozri obrázok). Upínacie pásy pretiahnite zvnútra smerom von okolo držiaka na kolesá, následne zvonku smerom dovnútra cez pozdĺžne diery držiaka na kolesá (pozri obrázok). Obrázok 5 Tabuľku na poznávaciu značku pripevnite na držiak svietidiel pomocou predmontovaných samorezných skrutiek 4 X 20 a podložiek. Dbajte nato, aby bola tabuľka na poznávaciu značku v rovnakej výške ako osvetlenie. Pozor: Pripevňovacie kliny na poznávaciu značku sa nachádzajú ako výtlačné časti v tabuľke na poznávaciu značku (pozri obrázok). Držiaky na rám pripevnite skrutkami so zvieracím uzáverom na vežu. Strana upínacieho pásu slúži na pripevnenie na rám bicykla. Vždy založte bezpečnostný pás (súčasť dodávky) okolo bicyklov a veže a pevne ho pritiahnite.25 Obrázok 6

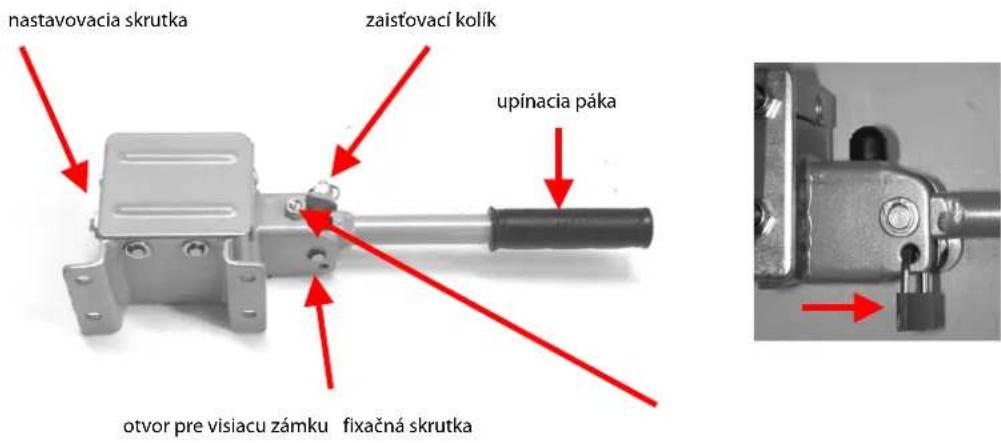

Montáž na ťažné zariadenie Dbajte nato, aby bola guľa ťažného zariadenia nepoškodená, čistá a bez maziva! Upínacia páka musí byť v zadnej polohe. K tomu musíte vytiahnuť von bezpečnostný kolík a otočiť ho. Zmontovaný nosič Silver Bike II sa nasadí zhora na ťažné zariadenie. Nosič držte jednou rukou vo vodorovnej polohe. Druhou rukou preklopte upínaciu páku. Pokiaľ zadný nosič nie je v istej a pevnej polohe na ťažnom zariadení, musíte upínaciu páku znovu preklopiť späť a trochu potočiť bočnú nastavovaciu skrutku a následne ju pootočiť späť (pozri foto). Následne otočte zaisťovací kolík, kým sa nezablokuje (pozri foto). Pomocou fixačnej skrutky je možné nastaviť ľahké zablokovanie zaisťovacieho kolíka. Držiak Silver Bike II sa musí zaistiť pomocou namontovaného zaisťovacieho kolíka. Pozor: Nosič sa musí dodatočne zaistiť pomocou priloženej visiacej zámky, čo súčasne predstavuje ochranu proti odcudzeniu. Pozri foto. Pripevnenie bicyklov na zadný nosič Prvý bicykel sa postaví do zadných stojanov na bicykel daného nosiča (najbližšie ku vozidlu). Zasúvaním a vyťahovaním nastavte stojany na bicykel tak, aby v nich boli bicykle uložené čo najhlbšie a aby boli vyrovnané čo najsymetrickejšie. Po tomto nastavení pevne dotiahnite skrutky s ryhovanou hlavou. Pomocou upínacieho pásu držiaka rámu teraz pripevnite rám bicykla. Keďže držiaky rámu nie sú viazané na konkrétne miesto, môžete vyskúšať viaceré polohy. Dôležité je, aby ste držiaky rámu umiestnili čo najvyššie. Bicykle sa zaistia pomocou krátkych upínacích pásov. Druhý bicykel postavte do predných stojanov na bicykel a pri pripevňovaní postupujte tak, ako pri prvom bicykli. Pozor: Pre dodatočnú bezpečnosť preložte dodaný bezpečnostný pás okolo rúry veže, ako i rámy bicyklov a pevne ich spolu pritiahnite. Stojany bicyklov vytiahnite maximálne po červenú značku! Odklopenie zadného nosiča Silver Bike II Nosič Silver Bike II je možné odklopiť dozadu, keď páku trochu zatlačíte smerom nadol, západku páky zatlačíte nabok doľava a následne páku vytiahnete zľahka smerom nahor. Pozor: Pri odklápaní nosiča bezpodmienečne držte aj bicykel, aby sa nosič samostatne nesklopil dole. Na umiestnenie nosiča do východiskovej polohy, zdvihnite zadný nosič nahor a zatlačte páku smerom nadol, kým sa západka automaticky nezaistí. Predtým ako nosič pustíte, skontrolujte, či je západka skutočne zaistená (pozri obrázok). nastavovacia skrutka otvor pre visiacu zámku fixačná skrutka zaisťovací kolík upínacia páka26 Pozor: Bezpodmienečne dodržiavajte bezpečnostné pokyny! Dodržiavajte prípustné zaťaženie nápravy. Pred každou jazdou a občas v pravidelných intervaloch skontrolujte pevné uloženie nosiča na vozidle a tiež pripevnenie bicyklov na nosiči, aby ste včas rozpoznali a odstránili možné poškodenia pripevňovacích prvkov! Pred jazdou pravidelne kontrolujte správnu funkčnosť svetelného zariadenia vášho zadného nosiča! Pri nových ťažných zariadeniach sa na gule mnohokrát nachádza hrubšia vrstva čierneho laku. Aby váš zadný nosič držal čo najlepšie, mala by sa táto vrstva laku odstrániť pomocou leptadla, rozpúšťadla a pod.! Náklad nesmie bočne vyčnievať nad osvetlením viac ako 400mm. Pri nakladaní sa musí pripevniť bezpečnostný pás! Časti, ktoré by sa mohli stratiť, ako napr. hustilka, košíky, zvonček a pod. sa musia pred jazdou odstrániť. Jazda s nosičom na bicykle ovplyvňuje jazdné vlastnosti motorového vozidla. Preto prispôsobte vašu rýchlosť jazdy zmeneným podmienkam. Vyhýbajte sa náhlym a prudkým pohybom volantu. Pri cúvaní dbajte nato, že vaše vozidlo je s prídavným nosičom dlhšie ako za normálnych okolností! Pri nepoužívaní by ste mali nosič na bicykle odmontovať. Pri preprave bicykle nezakrývajte vozidlovou plachtou alebo podobne. Maximálna rýchlosť je 130 km/h.

Na správnu a bezpečnú montáž si dôkladne prečítajte návod na montáž. Pri pochybnostiach týkajúcich sa tohto návodu na montáž požiadajte predajcu alebo priamo výrobcu o ďalšie informácie. Kvôli vašej osobnej bezpečnosti by ste mali pravidelne kontrolovať nosič a príslušný náklad, pretože podľa § 23 pravidiel cestnej premávky ste povinný tak urobiť a v prípade škodovej udalosti môžete byť zato zodpovedný. Výrobca ani predajca neručí za vecné škody alebo škody na zdraví v dôsledku nesprávnej montáže alebo neodborného použitia. Výrobok bol otestovaný a vyskúšaný aj pri extrémnych podmienkach, pričom s ohľadom na bezpečnosť a pevnosť dosiahol dobré výsledky. Preto môžeme pri odborne vykonanej montáži vylúčiť chybové funkcie. Vážený zákazník, tento zadný nosič na bicykle môžete pri dodržiavaní pravidiel cestnej prevádzky ako i daného zaťaženia ťažného zariadenia a max. užitočného zaťaženia používať aj na prepravu iných nákladov alebo predmetov. Avšak, musí byť zaručené bezpečné pripevnenie týchto nákladov alebo predmetov. Vážený zákazník, tento zadný nosič na bicykle môžete pri dodržiavaní pravidiel cestnej prevádzky ako i daného zaťaženia ťažného zariadenia a max. užitočného zaťaženia používať aj na prepravu iných nákladov alebo predmetov. Avšak, musí byť zaručené bezpečné pripevnenie týchto nákladov alebo predmetov.

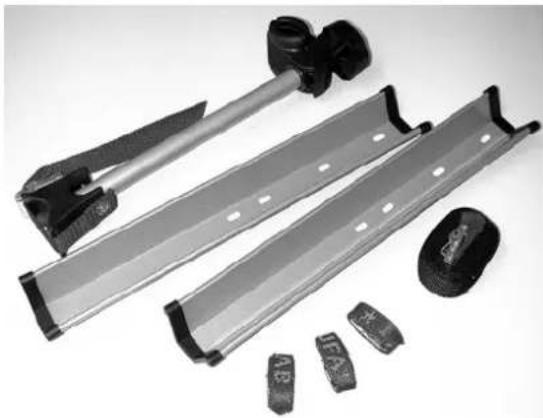

Tento nosič môžete zmeniť konštrukčne pomocou originálnych dielov z výroby firmy EUFAB a to:27 Výr. č. 11403 rozšírenie na 3. bicykel

Výr. č. 11232 uzamykateľný držiak rámu krátky Výr. č. 11233 uzamykateľný držiak rámu dlhý

Basis van de drager Základna nosiče Základňa nosiča
