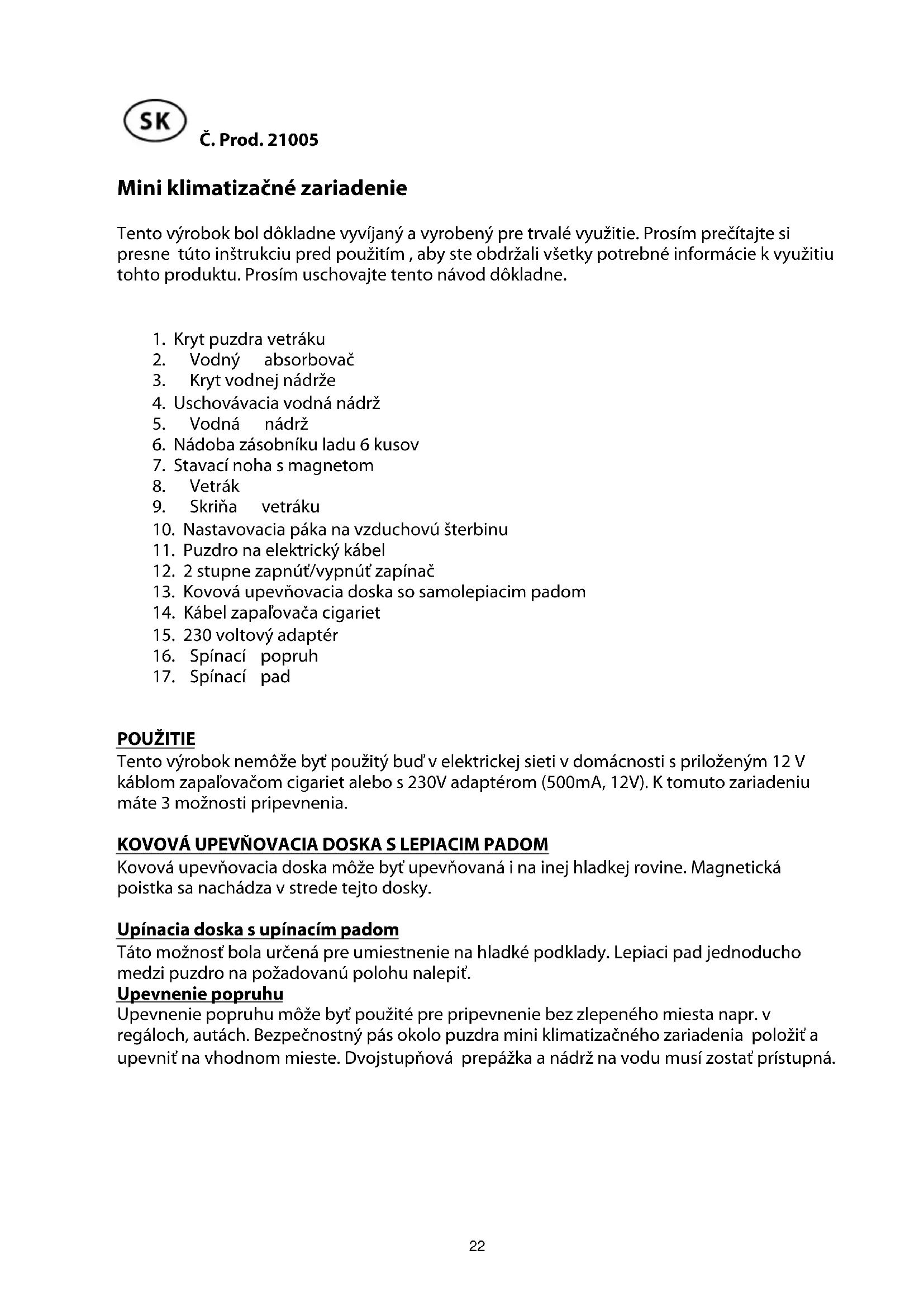

NÁVOD NA OBSLUHU 21005 Eufab
Mini klimatizačné zariadenie
Tento výrobok bol dôkladne vyvíjaný a vyrobený pre trvalé využitie. Prosím prečítajte si presne túto inštrukciu pred použitím, aby ste obdržali všetky potrebné informácie k využitiu tohto produktu. Prosím uschovajte tento návod dôkladne.
Tento výrobok nemôže byť použitý bud’v elektrickej sieti v domácnosti s priloženým 12 V káblom zapaľovačom cigariet alebo s 230V adaptérom (500mA, 12V). K tomuto zariadeniu máte 3 možnosti pripevnenia.
KOVOVÁ UPEVŇOVACIA DOSKA S LEPIACIM PADOM
Kovová upevňovacia doska môže byť upevňovaná i na inej hladkej rovine. Magnetická poistka sa nachádza v strede tejto dosky.
Táto možnosť bola určená pre umiestnenie na hladké podklady. Lepiaci pad jednoducho medzi puzdro na požadovanú polohu nalepiť.
Upevnenie popruhu
Upevnenie popruhu môže byť použité pre pripevnenie bez zlepeného miesta napr. v regáloch, autách. Bezpečnostný pás okolo puzdra mini klimatizačného zariadenia položit a upevnit na vhodnom mieste. Dvojstupňová prepážka a nádrž na vodu musí zostat' prístupná.
Inštalácia
Lepiaci štítok kovovej upevňovacej dosky odstráňte a upevnite ho na požadovanú polohu. Stavaciu nohu s magnetom posadťte na kovovú upevňovaciu dosku. Aby bol dosiahnutý dostatočný účinok odvzdušnenia, nesmie vzdialenost' medzi mini- klimatizačným zariadením a Vami činit viac než 0,5 m.
Funkcia
Kryt nádrže na vodu otvorte. Nádrž na vodu vyberte, potom ochranný klobúčik odšraubovať a nádrž naplňte s chladnou vodou. Nádrž na vodu zasa nasadit do puzdra a asi 15 minút čakať, až sa lamely vodného absorbéra úplne nasiakli . Mini klimatizačné zariadenie s 2 stupňovým vypínačom na I - na pomalé a na II - na rýchle na požadovanú rýchlost zapnút. Pre ešte lepší chladiaci efekt jednoducho 6 valcov ľadu naplnit a nechat zamrznút. Zamrznuté valce ľadu zasa vsadit do nádrže na vodu.
Čistenie
Kryt puzdra otvorte a vodný absorbér vyberte. Je doporúčané, lamely absorbéru raz za týždeň čistiť. S mydlovým luhom lamely opatrne kartáčovať. Po čistení vodného absorbéru zasa vložiť do puzdra a zatvorit kryt. K použitiu nemusíte na to čakať, že lamely \ sú vysušené.
Doporučenie
Zabezpečte, že mini klimatizačné zariadenie je schované v suchu a je chránené pred vlhkostou.
POZOR! Používanie v KFZ
Mini klimatizačné zariadenie musí byť pri používaniu v KFZ tak umiestnené aby nebránilo výhľadu. Mini klimatizačné zariadenie musí byť bezpečne a pevne namontované, aby boli všetky možné nebezpečia úrazu vylúčené (brzdenie atd.)
Špecifikácia:
Doba prevozu: cca. 8 hod.
Rozmery: 19,5 x 12,5 x 14,5 cm
Spotreba prúdu: Stupeň I = 4,3 Watt, stupeň II = 5,4 Watt
Ampér 500 mA
DÍžka káblu: 2,5 m
Ovládanie: 12 Volt
Návod na použitie
Obrázok 1 Striebornú ochrannú fóliu od stavacej nohy klimatizačného zariadenia stiahnite. Magnet, ktorý je upevnený v stavacej nohe, je teraz viditelný.
Obrázok 2 Stavacia noha zdola. V prostriedku sa nachádza magnet.
Obrázok 3 Ochrannú fóliu kovovej upevňovacej dosky stiahnite.
Obrázok 4 Vyberte si vo vozidle vhodnú plochu a nalepte upevňovaciu dosku na čistý a suchý podklad. (oprášený a zbavený tuku)
Obrázok 5 Klimatizačné zariadenie postaviť tak na kovovú dosku, aby navýšenie upevňovacej dosky presne pasovalo do prehlíbenia nohy klimatizačného zariadenia.
Obrázok 6 Hotovo. Klimatizačné zariadenie (magnet) je teraz pevne spojené s upevňovacou doskou.
Obrázok 7 2 kusy lepiacich podložiek nalepit.
Obrázok 8 Ochrannú fóliu lepiacej podložky stiahnete. Pozor ! Vyhýbajte sa kontaktu s lepiacou plochou s prašnými materiálmi. (sedadlový potah, košele, nohavice atd.). Lepivost môže byt' silne znížená.
Obrázok 9 Lepiacu podložku nalepte pod stavaciu nohu klimatizačného zariadenia. Vyberte vhodnú plochu vo vozidle a druhú lepiacu podložku nalepte na čistý a suchý podklad. (bez prachu a zbavený tuku)
Obrázok 10 Postavte teraz klimatizačné zariadenie tak na nalepovaciu dosku, že obe nalepovacie dosky ležia na sebe.
Obrázok 11 Hotovo. Klimatizačné zariadenie je spojené s lepiacou doskou.
Obrázok 12 Na pripevnenie s dodaným pásom zvolte vhodné miesto v KFZ alebo na regál. Vložte pás o puzdro mini klimatizačného zariadenia a pevne zaistite náklad pásu. Dávajte pozor na to, aby malo mini klimatizačné zariadenie bezpečnú a pevnú polohu a aby boli nádrž na vodu, ako i obslužné prvky volne prístupné.
Obrázok 14 Nádrž na vodu zasa nasadiť do puzdra, cca. 15 minút čakať, až sa lamely absorbéru úplne napijú vodou.
Obrázok 15 6 x vodný valec naplnit's vychladenou vodou.
Výrobca a obchodník neručí za vecné škody alebo za škody osobám na základe neprimeranej montáži alebo neprimeraného užívania.
EUFAB GMBH, D - 42781 Haan, Champagne 6
