Producttype	Mini-airconditioner / luchtkoeler
Merk	Eufab
Model	21005
Afmetingen (L x B x H)	19,5 x 12,5 x 14,5 cm
Gewicht	Ongeveer 1 kg
Stroomvoorziening	12 V DC via aansteker-kabel of 230 V adapter (500 mA)
Stroomverbruik	4,3 W (snelheid I) / 5,4 W (snelheid II)
Gebruiksduur	Ongeveer 8 uur
Koelmethode	Waterverdamping + ijsklontjes
Ventilatiesnelheden	2 snelheden (I langzaam, II snel)
Waterreservoir capaciteit	Niet gespecificeerd (ongeveer 300-500 ml geschat)
Inclusief ijsklontjes	6 ijscilinders
Bevestigingstypes	Magnetische metalen plaat, klittenband, riem
Materiaal van de absorber	Waterabsorberende lamellen
Reiniging	Borstel de lamellen wekelijks met zeepwater
Veiligheid	Stevige bevestiging verplicht in de auto om ongelukken te voorkomen
Inclusief accessoires	Aanstekerkabel, 230 V adapter, riem, bevestigingsplaten
Garantie	Wettelijke garantie (afhankelijk van verkoper)

Veelgestelde vragen - 21005 Eufab

Hoe vul ik het waterreservoir van de Eufab 21005?

Open het deksel van de reservoirbox, haal het reservoir eruit, draai de dop los, vul met koud water, plaats het reservoir terug en wacht 15 minuten om de absorber te laten weken.

Kan ik ijsblokjes gebruiken in deze airconditioner?

Ja, voor betere koeling, vul de zes ijscilinders met water, vries ze in en plaats ze in het waterreservoir.

Hoe reinig ik de waterabsorber?

Open het deksel, haal de absorber eruit, borstel de lamellen wekelijks met zeepwater. Plaats hem terug zonder te wachten tot hij droog is.

Welke bevestigingsmethoden zijn beschikbaar?

Drie methoden: magnetische metalen plaat, zelfklevende klittenband, of riem om een steun te bevestigen.

Kan ik het apparaat in mijn auto gebruiken?

Ja, met de 12V aansteker-adapter. Zorg dat u het stevig bevestigt (magneet, klittenband of riem) om beweging tijdens het remmen te voorkomen.

Wat is de gebruikstijd van de Eufab 21005?

De gebruikstijd is ongeveer 8 uur bij normaal gebruik.

Wat is het stroomverbruik?

4,3 W bij lage snelheid (I) en 5,4 W bij hoge snelheid (II).

Hoe installeer ik het apparaat met de magnetische plaat?

Plak de metalen plaat op een schoon, droog oppervlak, plaats de airconditioner erop: de magneet van de voet hecht zich aan de plaat.

Wat te doen als de koeling onvoldoende is?

Controleer of het reservoir gevuld is met koud water, de lamellen doordrenkt zijn (15 min wachten) en gebruik de bevroren ijscilinders. Plaats het apparaat op minder dan 0,5 m afstand.

Kan de Eufab 21005 op een stopcontact worden gebruikt?

Ja, dankzij de meegeleverde 230V adapter (500 mA, 12V) kunt u hem thuis gebruiken.

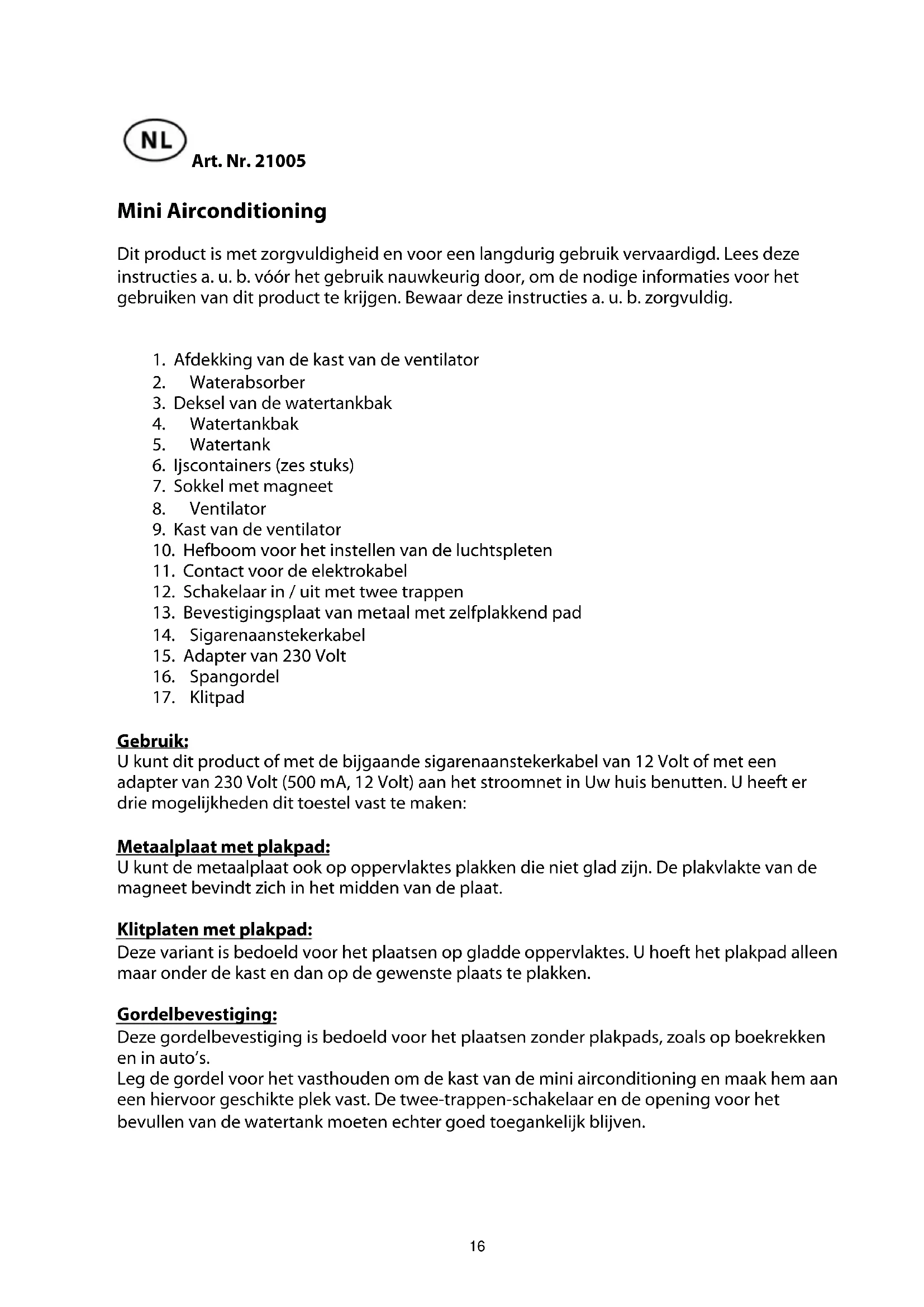

GEBRUIKSAANWIJZING 21005 Eufab

Dit product is met zorgvuldigheid en voor een langdurig gebruik vervaardigd. Lees deze instructies a. u. b. vóór het gebruik nauwkeurig door, om de nodige informaties voor het gebruiken van dit product te krijgen. Bewaar deze instructies a. u. b. zorgvuldig.

1. Afdekking van de kast van de ventilator
2. Waterabsorber
3. Deksel van de watertankbak
4. Watertankbak
5. Watertank
6. Ijscontainers (zes stuks)
7. Sokkel met magneet
8. Ventilator
9. Kast van de ventilator
10. Hefboom voor het instellen van de luchtspleten
11. Contact voor de elektrokabel
12. Schakelaar in / uit met twee trappen
13. Bevestigingsplaat van metaal met zelfplakkend pad
14. Sigarenaanstekerkabel
15. Adapter van 230 Volt
16. Spangordel
17. Klitpad

Gebruik:

U kunt dit product of met de bijgaande sigarenaanstekerkabel van 12 Volt of met een adapter van 230 Volt (500 mA, 12 Volt) aan het stroomnet in Uw huis benutten. U heeft er drie mogelijkheden dit toestel vast te maken:

Metaalplaat met plakpad:

U kunt de metaalplaat ook op oppervlaktes plakken die niet glad zijn. De plakvlakte van de magneet bevindt zich in het midden van de plaat.

Klitplaten met plakpad:

Deze variant is bedoeld voor het plaatsen op gladde oppervlaktes. U hoeft het plakpad alleen maar onder de kast en dan op de gewenste plaats te plakken.

Gordelbevestiging:

Deze gordelbevestiging is bedoeld voor het plaatsen zonder plakpads, zoals op boekrekken en in auto's.

Leg de gordel voor het vasthouden om de kast van de mini airconditioning en maak hem aan een hiervoor geschikte plek vast. De twee-trappen-schakelaar en de opening voor het bevullen van de watertank moeten echter goed toegankelijk blijven.

Installatie:

Verwijder eerst het plakpad van de metaalplaat en plak haar vervolgens op de gewenste plek vast. Zet dan de sokkel met de magneet op de metaalplaat. Om een voldoende werking van de ventilatie te garanderen mag de afstand tussen U en de mini airconditioning niet meer dan 0,5 m bedragen.

Werkwijze:

Open de deksel van de watertankkast en haal de watertank eruit. Draai dan de sluitingsdop eraf en vul er koud water in de tank. Zet vervolgens de watertank weer in de kast en wacht ongeveer 15 minuten, tot dat de lamellen van de waterabsorber zich hebben volgezogen. Schakel dan de mini airconditioning met de twee-trappen-schakelaar op I (voor langzaam) of II (voor snel) op de gewenste snelheid in. Voor een nog beter koelingseffect hoeft U alleen maar de zes ijscilinders met water te vullen en in te vriezen. Zet daarna de bevroren ijscilinders weer in de watertank.

Schoonmaken:

Open de afdekking van de kast en haal de waterabsorber eruit. We bevelen U aan, de lamellen van de absorber eens per week schoon te maken. Borstel hiervoor de lamellen voorzichtig met zeepsop. Zet de waterabsorber na het schoonmaken weer in de kast en sluit de afdekking. U hoeft vóór het aanzetten van de airconditioning niet te wachten, tot dat de lamellen weer droog zijn.

Aanbeveling:

Zorg ervoor, dat de mini airconditioning op een droge plek wordt bewaard en dat hij tegen vochtigheid is beschermd.

LET OP! Gebruik in de auto:

Voor het gebruik in de auto moet de mini airconditioning zo worden geplaatst, dat hij geen belemmering van Uw zicht kan vormen. De mini airconditioning moet goed en zeker worden gemonteerd, om een mogelijk gevaar van ongevallen uit te sluiten (tijdens het remmen, e. z. v.).

Specifications:

Inschakelduur: ongeveer 8 uur Afmetingen: 19,5 x 12,5 x 14,5 cm Energieverbruik: Trap I = 4,3 Watt, trap II = 5,4 Watt Ampere 500 mA Lengte van de kabel: 2,5 m Spanning: 12 Volt

Gebruiksaanwijzing:

Afb. 1 Trek de zilveren beschermfolie van de sokkel van de airconditioning eraf. De magneet, die vast in de sokkel is gemonteerd, wordt nu zichtbaar.

Afb. 2 De sokkel van beneden. In het midden bevindt zich de magneet.

Afb. 3 Trek de beschermfolie van de bevestigingsplaat van metaal eraf.

Afb. 4 Kies een geschikte plek in het voertuig en plak de bevestigingsplaat op een schone en droge ondergrond (die vrij van stof en vet is).

Afb. 5 Zet de airconditioning zo op de metaalplaat, dat de heuvel van de bevestigingsplaat precies in de verdieping in de sokkel van de airconditioning komt te staan.

Afb. 6 De airconditioning is nu (met de magneet) stevig met de bevestigingsplaat verbonden.

Afb. 7 Klitplaten zelfplakkend (twee stuks)

Afb. 8 Trek de beschermfolie van de klitplaten eraf. Pas op! Vermijd elke contact van de plakvlaktes met materialen op wie stof ligt (bekleding van de stoelzittingen, hemd, broek, etc.). De plakkracht kan anders sterk worden verminderd.

Afb. 9 Plak de klitplaat onder de sokkel van de airconditioning. Kies een geschikte plek in het voertuig en plak de twede klitplaat op een droge ondergrond (die vrij van stof en vet is).

Afb. 10 Zet nu de airconditioning zo op deze klitplaat, dat de twee klitplaten op elkaar komen te liggen.

Afb. 11 U bent klaar. De airconditioning is nu met de klitplaten verbonden.

Afb. 12 Om de airconditioning met de bijgaande gordel vast te maken, kies eerst een geschikte plek in de auto of op een boekenrek. Leg dan de gordel om de kast van de mini airconditioning en jor de gordel vervolgens vast. Let erop, dat de mini airconditioning goed en zeker kan staan, en dat de watertank en de bedieningselementen goed toegankelijk zijn.

Afb. 13 Draai de afdekkingskap eraf en vul er koud water in de tank.

Afb. 14 Zet nu de watertank weer in de kast en wacht ongeveer 15 minuten, tot dat de lamellen van de absorber zich met water hebben volgezogen.

Afb. 15 Vul er koud water in de zes watercilinders.

Afb. 16 U bereikt een nog beter koelingseffect door de zes ijscilinders met water te vullen en zij dan in de ijskast te bevriezen. Zet daarna de bevroren ijscilinders weer terug in de watertank.

De producent en de verkoper zijn niet aansprakelijk voor materiële schade of lichamelijk letsel op grond van een ondeskundige montage of een onjuist gebruik. EUFAB GMBH, D - 42781 Haan, Champagne 6
