MANUALE UTENTE 21005 Eufab

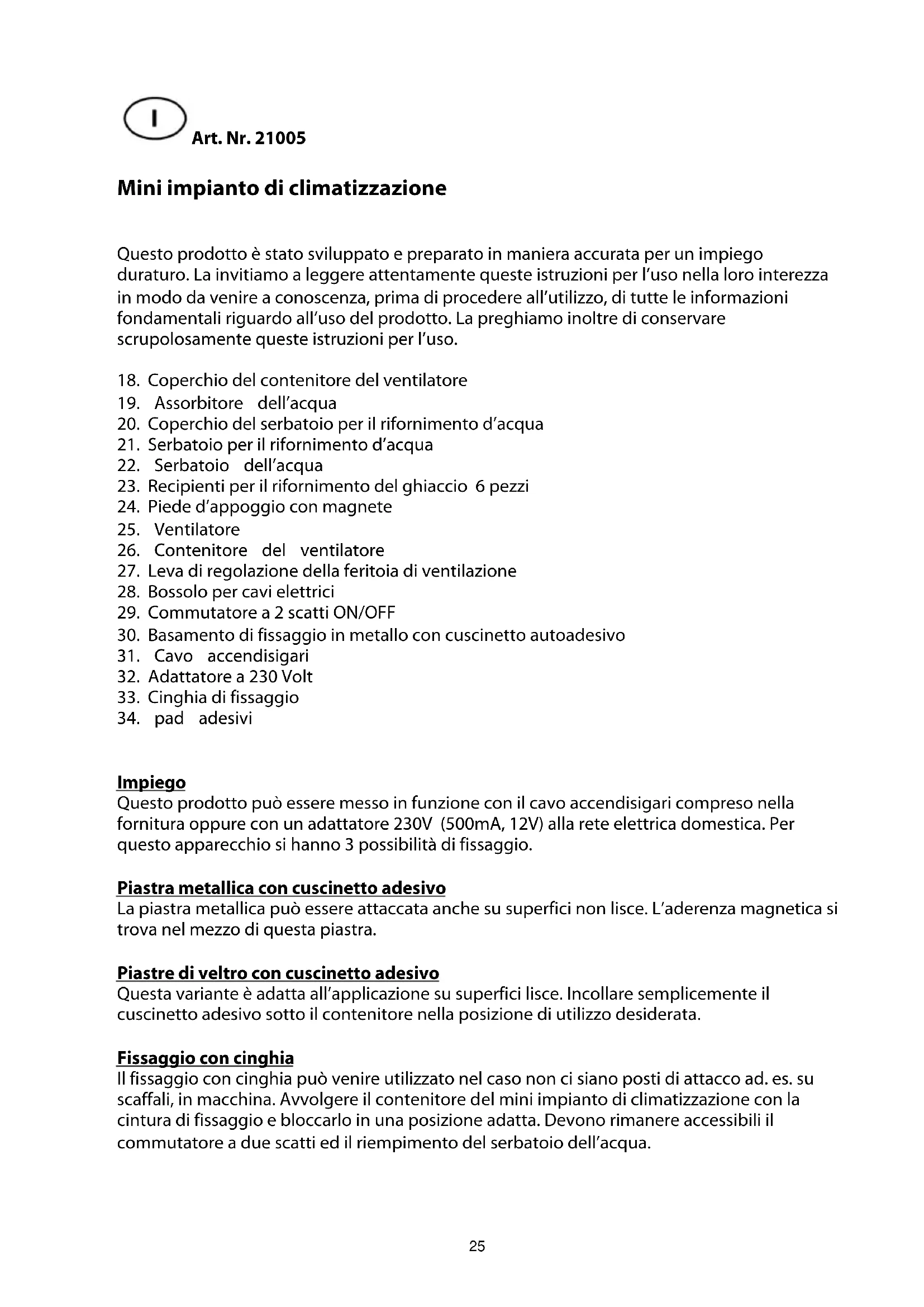

Questo prodotto è stato sviluppato e preparato in maniera accurata per un impiego duraturo. La invitiamo a leggere attentamente queste istruzioni per l’uso nella loro interezza in modo da venire a conoscenza, prima di procedere all’utilizzo, di tutte le informazioni fondamentali riguardo all’uso del prodotto. La preghiamo inoltre di conservare scrupolosamente queste istruzioni per l’uso.

18. Coperchio del contenitore del ventilatore

23. Recipienti per il rifornimento del ghiaccio 6 pezzi

27. Leva di regolazione della feritoia di ventilazione

28. Bossolo per cavi elettrici

29. Commutatore a 2 scatti ON/OFF

30. Basamento di fissaggio in metallo con cuscinetto autoadesivo

31. Cavo accendisigari

32. Adattatore a 230 Volt

33. Cinghia di fissaggio

Impiego Questo prodotto può essere messo in funzione con il cavo accendisigari compreso nella fornitura oppure con un adattatore 230V (500mA, 12V) alla rete elettrica domestica. Per questo apparecchio si hanno 3 possibilità di fissaggio. Piastra metallica con cuscinetto adesivo La piastra metallica può essere attaccata anche su superfici non lisce. L’aderenza magnetica si trova nel mezzo di questa piastra. Piastre di veltro con cuscinetto adesivo Questa variante è adatta all’applicazione su superfici lisce. Incollare semplicemente il cuscinetto adesivo sotto il contenitore nella posizione di utilizzo desiderata. Fissaggio con cinghia Il fissaggio con cinghia può venire utilizzato nel caso non ci siano posti di attacco ad. es. su scaffali, in macchina. Avvolgere il contenitore del mini impianto di climatizzazione con la cintura di fissaggio e bloccarlo in una posizione adatta. Devono rimanere accessibili il commutatore a due scatti ed il riempimento del serbatoio dell’acqua.26

Installazione Rimuovere il cuscinetto adesivo della piastra metallica e fissare nella posizione desiderata. Mettere il piede di appoggio con il magnete sulla piastra metallica. Per raggiungere una buona ventilazione, la distanza tra il mini impianto di climatizzazione e la persona non deve essere superiore a 0,5 m. Funzione Aprire il coperchio del contenitore del serbatoio dell’acqua. Estrarre il serbatoio dell’acqua, svitare il coperchio a vite e riempire il serbatoio con acqua fredda. Posizionare nuovamente il serbatoio dell’acqua nel contenitore ed aspettare circa 15 minuti, affinché le lamelle dell’assorbitore dell’acqua abbiano il tempo di assorbire completamente il liquido. Mettere in funzione il mini impianto di climatizzazione per mezzo del commutatore a 2 scatti posizionandolo sulla velocità di aerazione desiderata - I per una ventilazione minore e II per una ventilazione maggiore. Per un effetto di climatizzazione ancora migliore, riempire semplicemente i 6 cilindri del ghiaccio con acqua e metterli a congelare. Porre nuovamente i cilindri del ghiaccio congelati nel serbatoio dell’acqua. Pulizia Aprire il coperchio del contenitore e estrarre l’assorbitore dell’acqua. Si consiglia di pulire le lamelle dell’assorbitore una volta alla settimana. Spazzolare le lamelle delicatamente con lisciva di sapone. Dopo la pulizia, porre nuovamente l’assorbitore dell’acqua nel contenitore e chiudere il coperchio. Per la messa in funzione non si deve aspettare che le lamelle si siano asciugate. Raccomandazione Si assicuri che il mini impianto di climatizzazione venga riposto in un posto asciutto e al riparo da umidità. Attenzione ! Impiego su autovettura Per l’utilizzo su autovettura, il mini impianto di climatizzazione deve essere posizionato in modo che non sia di disturbo alla visuale. Il mini impianto di climatizzazione deve essere montato in modo sicuro e fisso per evitare il pericolo di incidenti (frenare etc.) Specifiche

Durata di impiego: circa 8 ore. Misure: 19,5 x 12,5 x 14,5 cm Consumo di corrente: livello I = 4,3 Watt, livello II = 5,4 Watt Ampere 500 mA Lunghezza del cavo: 2,5 m Impiego: 12 Volt27 Istruzioni per l’uso Immagine 1 Rimuovere la pellicola protettiva argentata dal piede d’appoggio dell’impianto di climatizzazione. Si potrà adesso vedere il magnete montato in modo fisso nel piede d’appoggio. Immagine 2 Piede d’appoggio da sotto. Nel mezzo si trova il magnete. Immagine 3 Rimuovere la pellicola protettiva del basamento di fissaggio in metallo. Immagine 4 Scegliere sull’autovettura una superficie adatta e attaccare il basamento di fissaggio su un posto d’appoggio pulito e asciutto. (non polveroso e grasso) Immagine 5 Posizionare l’impianto di climatizzazione sulla piastra di metallo in modo che la sporgenza del basamento di fissaggio combaci perfettamente con la parte concava dell’impianto di climatizzazione sul piede di appoggio. Immagine 6 Finito. L’impianto di climatizzazione (magnete) è adesso attaccato in modo stabile al basamento di fissaggio. Immagine 7 2 pezzi di cuscinetti di veltro autoadesivi. Immagine 8 Rimuovere la pellicola protettiva del cuscinetto di veltro. Attenzione! Evitare il contatto delle superfici adesive con materiali polverosi. (Rivestimento sedili, camicia, pantalone etc.).Si corre il rischio di diminuire la forza adesiva. Immagine 9 Attaccare la piastra adesiva sotto il piede di appoggio dell’impianto di climatizzazione. Scegliere sull’autovettura una superficie adatta e attaccare il secondo cuscinetto di veltro su un posto di appoggio pulito e asciutto (non polveroso e grasso) Immagine 10 Porre adesso l’impianto di climatizzazione sul cuscinetto di veltro in modo che i due cuscinetti di veltro arrivino a combaciare. Immagine 11 Finito. L’impianto di climatizzazione è attaccato alle piastre di veltro. Immagine 12 Per un fissaggio con la cinghia compresa nella fornitura, scegliere un posto adatto sull’autovettura o su uno scaffale. Avvolgere la cinghia al contenitore del mini impianto di climatizzazione e stringere forte la cinghia. Assicurarsi che il mini impianto di climatizzazione abbia un posto sicuro e fisso e che il serbatoio dell’acqua e gli elementi d’uso siano accessibili. Immagine13 Svitare il tappo di chiusura e riempire il serbatoio dell’acqua con acqua fredda. Immagine 14 Posizionare nuovamente il serbatoio dell’acqua nel contenitore ed aspettare circa 15 minuti,affinché le lamelle dell’assorbitore dell’acqua abbiano il tempo di assorbire completamente il liquido Immagine 15 Riempire i 6 cilindri d’acqua con acqua fredda. Immagine 16 Si raggiunge un effetto di climatizzazione ancora migliore se i 6 cilindri del ghiaccio vengono rimpiti di acqua e messi a congelare. Poi posizionare nuovamente i cilindri del ghiaccio nel serbatoio dell’acqua. Il produttore ed il commerciante non rispondono dei danni a cose o persone causati da un montaggio irregolare o da un uso inappropriato. EUFAB GMBH, D - 42781 Haan, Champagne 628
