MANUALE UTENTE 16422 Eufab

Dimensioni (L x H x P): ca. 18 (42 chiuso) x 26 x 35 (45 max. estratto, 10 chiuso) [cm] Peso proprio: 1,050 kg Lunghezza del braccio portante: max. 45 cm Portata max.: 30 kg

• Il triangolo di segnalazione identica tutte le istruzioni importanti per la sicurezza. Rispet- tare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispo- sitivo.

• I bambini non devono giocare con l'apparec- chio.

• Non adare pulizia e manutenzione ai bambi- ni se non sorvegliati.

• Non lasciare il materiale d'imballaggio in giro con noncuranza. Potrebbe infatti diventare un pericoloso giocattolo per i bambini!

• Utilizzare questo prodotto solo per l'impiego previsto!

• Non manomettere né smontare il prodotto!

• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o il cui impiego sia consigliato dal produttore!

• Prima del montaggio, assicurarsi che la parete sia adatta per la sicurezza del portabiciclette da parete.

• Il materiale di ssaggio fornito in dotazione è adatto solo per pareti in muratura o in cal- cestruzzo. Per pareti diverse occorre utilizzare mezzi di ssaggio che siano adatti alla struttu- ra della parete. Per qualsiasi dubbio, chiedere consiglio a uno specialista!

• La scelta di un luogo di ssaggio non idoneo può causare lesioni personali o danni mate- riali.

• Prima di praticare i fori, assicurarsi che non vengano danneggiati cavi o tubi.

• Eseguire il montaggio con la massima cura: l'eventuale caduta può causare non soltanto danni costosi, ma anche lesioni gravi!

• Controllare regolarmente la stabilità di tutti raccordi a vite. In seguito all'applicazione e alla rimozione del carico, col tempo, i raccordi a vite potrebbero allentarsi.

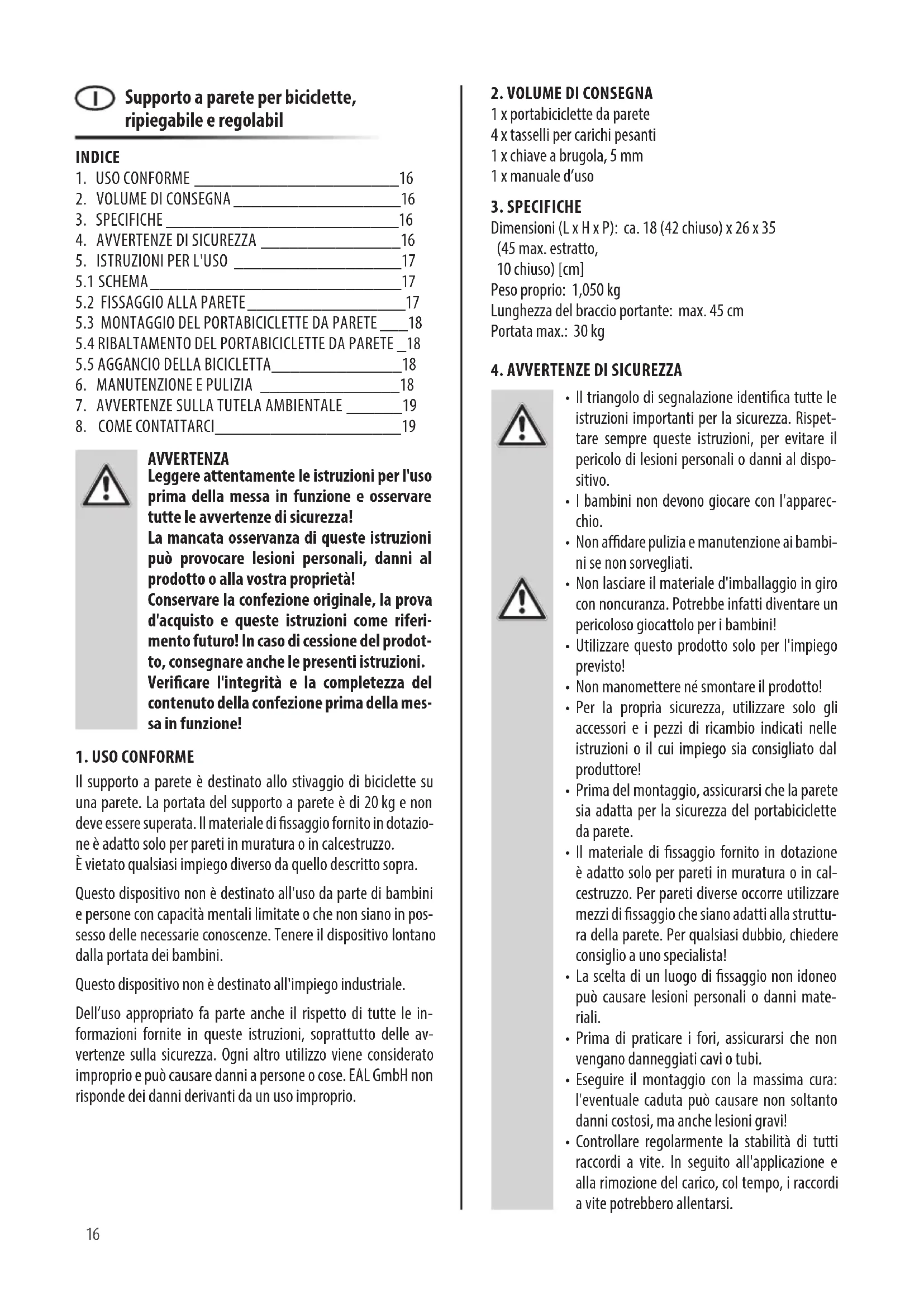

INDICE Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferi- mento futuro! In caso di cessione del prodot- to, consegnare anche le presenti istruzioni. Vericare l'integrità e la completezza del contenuto della confezione prima della mes- sa in funzione! AVVERTENZA Supporto a parete per biciclette, ripiegabile e regolabil

Il supporto a parete è destinato allo stivaggio di biciclette su una parete. La portata del supporto a parete è di 20kg e non deve essere superata. Il materiale di ssaggio fornito in dotazio- ne è adatto solo per pareti in muratura o in calcestruzzo. È vietato qualsiasi impiego diverso da quello descritto sopra. Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in pos- sesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini. Questo dispositivo non è destinato all'impiego industriale. Dell’uso appropriato fa parte anche il rispetto di tutte le in- formazioni fornite in queste istruzioni, soprattutto delle av- vertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. VOLUME DI CONSEGNA

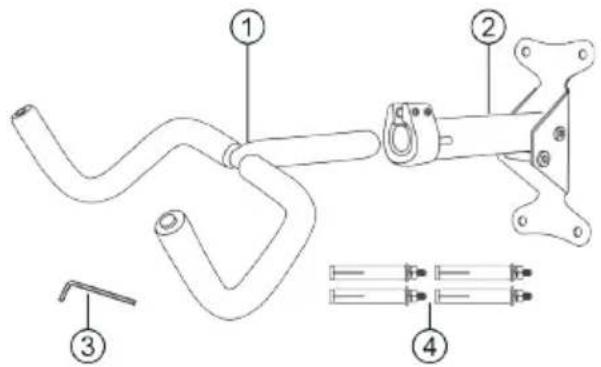

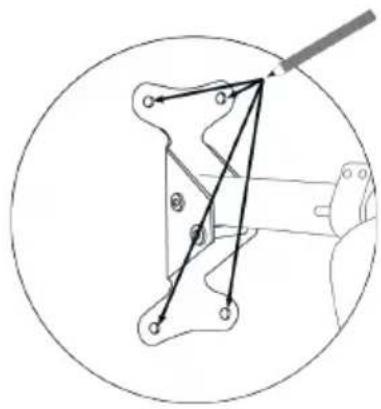

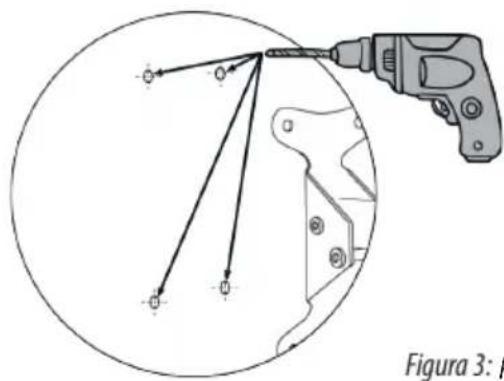

1 x portabiciclette da parete 4 x tasselli per carichi pesanti 1 x chiave a brugola, 5 mm 1 x manuale d’uso17 Figura 1: Schema generale Figura 2: Tracciare i fori Figura 3: Praticare i fori Figura 4: Profondità e diametro dei fori Figura 5: Rimuovere la polvere di foratura Figura 6: Utilizzare i tasselli per carichi pesanti Figura 7: Utilizzare i tasselli per carichi pesanti (dettaglio) Figura 8: Rimuovere i dadi e le rondelle Figura 9: Applicare il ssaggio a parete 1 Gancio di supporto 2 Fissaggio a parete con elemento di ribaltamento 3 Chiave a brugola 4 Tasselli per carichi pesanti

Controllare regolarmente la stabilità di tutti raccordi a vite. In seguito all'applicazione e alla rimozione del carico, col tempo, i raccordi a vite potrebbero allentarsi. Il prodotto non richiede manutenzione e va solo pulito, di tan- to in tanto, con un panno morbido e asciutto. Non utilizzare detergenti aggressivi o soluzioni chimiche, che potrebbero danneggiare le superci.

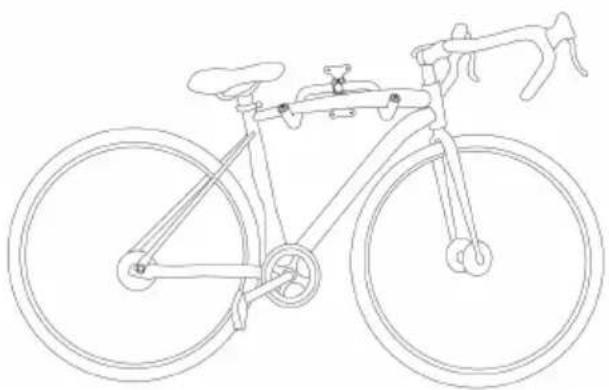

Figura 10: Applicare i dadi e le rondelle Figura 11: Stringere i dadi Figura 12: Assemblaggio Figura 13: Orientamento e regolazione Figura 14: Stringere le viti a brugola Figura 15: Sollevare il portabiciclette da parete Figura 16: Abbassare il portabiciclette da parete Figura 17: Aggancio della bicicletta19 Smaltire questo prodotto gettandolo nel bidone per il riciclo o consegnandolo ai punti di raccolta pubblici/comunali. I materiali sono riciclabili. Con il riciclo, il recupero del mate- riale e altre forme di riutilizzo di prodotti usati si fornisce un contributo importante per la protezione dell'ambiente!
