Produkttyp	Klappbarer und verstellbarer Fahrrad-Wandhalter
Marke	Eufab
Modell	16422
Abmessungen (ausgeklappt)	Ca. 18 x 26 x 45 cm (L x H x T)
Abmessungen (zusammengeklappt)	Ca. 42 x 26 x 10 cm (L x H x T)
Nettogewicht	1,050 kg
Maximale Belastung	30 kg
Länge des Stützarms	Max. 45 cm
Lieferumfang	1 Wandhalter, 1 Inbusschlüssel 5 mm, 4 Schwerlastdübel, 1 Bedienungsanleitung
Verwendungszweck	Fahrradaufbewahrung an der Innenwand
Befestigungsart	Wandmontage mit Schwerlastdübeln (für Stein- oder Betonwände)
Material	Stahl (Schätzung)
Wartung	Regelmäßig die Schraubverbindungen prüfen; mit einem trockenen Tuch reinigen
Sicherheitshinweise	Maximale Belastung beachten; in sicherer Entfernung von Kabeln und Rohren bohren; Wandfestigkeit prüfen

Häufig gestellte Fragen - 16422 Eufab

Wie installiere ich den Wandhalter Eufab 16422?

Markieren Sie die Löcher mit der Halterung, bohren Sie mit einem 10 mm Bohrer auf 50 mm Tiefe, setzen Sie die Schwerlastdübel ein, befestigen Sie dann die Halterung, indem Sie die Muttern festziehen. Stellen Sie sicher, dass die Wand aus Stein oder Beton ist.

Wie hoch ist die maximale Belastung des Halters?

Die maximale Belastung beträgt laut Spezifikation 30 kg, es wird jedoch empfohlen, 20 kg für eine bestimmungsgemäße Verwendung nicht zu überschreiten.

Ist der Halter für alle Wandtypen geeignet?

Nein, das mitgelieferte Befestigungsmaterial ist nur für Stein- oder Betonwände vorgesehen. Für andere Wandtypen verwenden Sie geeignete Dübel und lassen Sie sich von einem Fachmann beraten.

Wie klappe ich den Wandhalter zusammen?

Um den Halter zusammenzuklappen, heben Sie den Arm bis zur senkrechten Position an und senken Sie ihn dann wieder in die Gebrauchsposition. Der Klappmechanismus ermöglicht eine platzsparende Aufbewahrung.

Kann ich den Halter für ein E-Bike verwenden?

Ja, wenn das Gewicht des E-Bikes die maximale Belastung von 30 kg nicht überschreitet. Überprüfen Sie vor dem Aufhängen das Gewicht Ihres Fahrrads.

Was tun, wenn sich die Schrauben lockern?

Überprüfen Sie regelmäßig alle Schraubverbindungen und ziehen Sie sie bei Bedarf nach. Verwenden Sie den mitgelieferten Inbusschlüssel für die Innensechskantschrauben.

Welche Werkzeuge werden mit dem Halter geliefert?

Das Set enthält einen 5 mm Inbusschlüssel für Montage und Einstellung sowie 4 Schwerlastdübel.

Wie reinige ich den Wandhalter?

Reinigen Sie ihn gelegentlich mit einem weißen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder chemischen Lösungen, um die Oberfläche nicht zu beschädigen.

Kann der Halter im Freien verwendet werden?

Ja, aber es wird empfohlen, ihn vor Witterungseinflüssen zu schützen. Die Anleitung gibt keinen Rostschutz an, daher könnte eine längere Außennutzung zusätzlichen Schutz erfordern.

Was tun bei fehlenden oder beschädigten Teilen?

Kontaktieren Sie den Hersteller EAL GmbH unter den in der Anleitung angegebenen Kontaktdaten: [phone] oder [e-mail]. Bewahren Sie den Kaufbeleg auf.

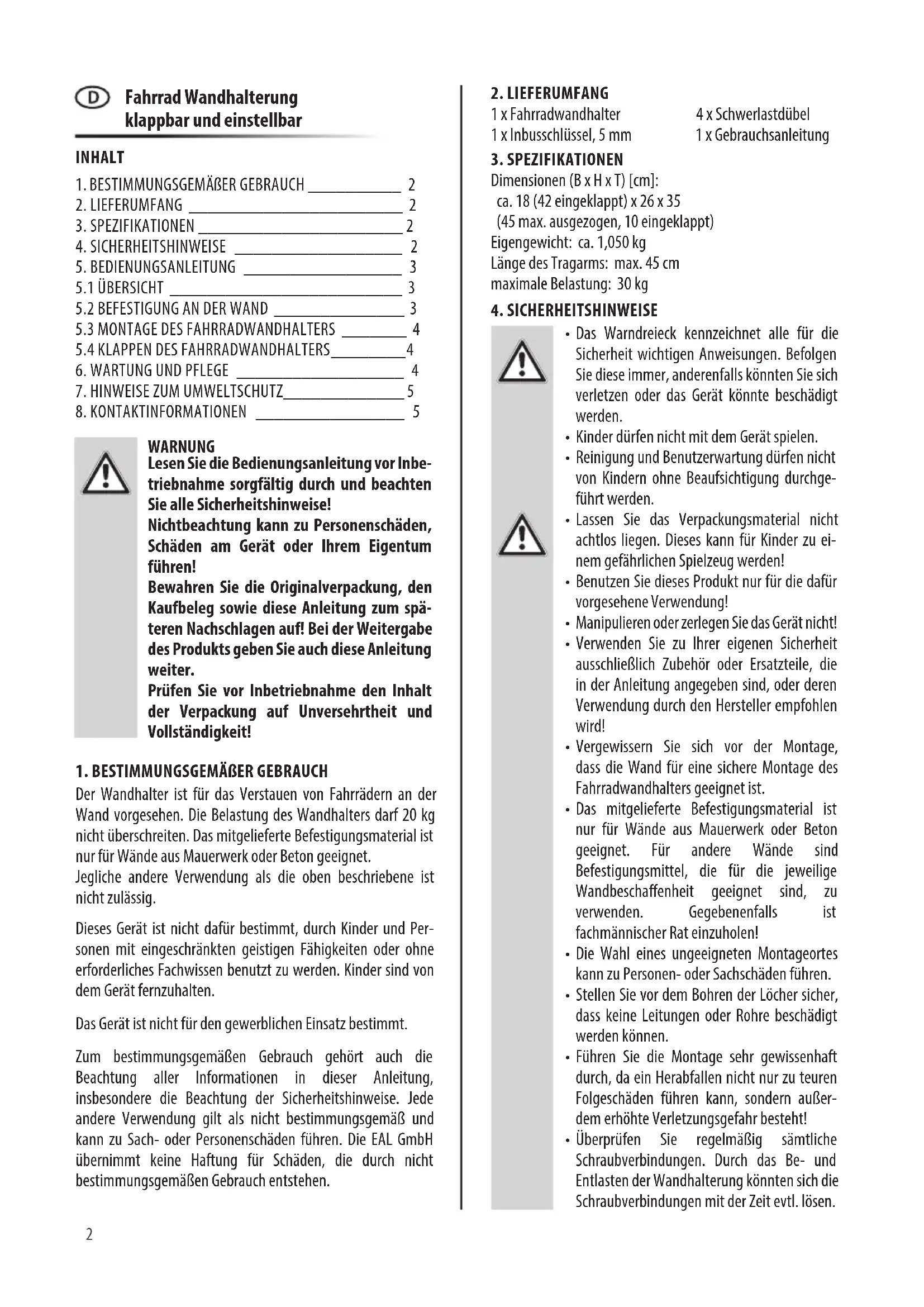

BEDIENUNGSANLEITUNG 16422 Eufab

Fahrrad Wandhalterung klappbar und einstellbar

Bedienungsanleitung......2

GB Item no. 16422

1. BESTIMMUNGSGEMÄßer GEBRAUCH ____ 2
2. LIEFERUMFANG 2
3. SPEZIFIKATIONEN 2
4. SICHERHEITSHINWEISE 2
5. BEDIENUNGSANLEITUNG 3
   5.1 ÜBERSICHT 3
   5.2 BEFESTIGUNG AN DER WAND 3
   5.3 MONTAGE DES FAHRRADWANDHALTERS 4
   5.4 KLAPPEN DES FAHRRADWANDHALTERS 4
6. WARTUNG UND PFLEGE 4
7. HINWEISE ZUM UMWELTSCHUTZ 5
8. KONTAKTINFORMATIONEN 5

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise!

Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!

Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter.

Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

1. BESTIMMUNGSGEMÄßer GEBRAUCH

Der Wandhalter ist für das Verstauen von Fahrrädern an der Wand vorgesehen. Die Belastung des Wandhalters darf 20 kg nicht überschreiten. Das mitgelieferte Befestigungsmaterial ist nur für Wände aus Mauerwerk oder Beton geeignet.

Jegliche andere Verwendung als die oben beschriebene ist nicht zulässig.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

2. LIEFERUMFANG

1 x Fahrradwandhalter

4 x Schwerlastdübel

1 x Gebrauchsanleitung

3. SPEZIFIKATIONEN

Dimensionen (B x H x T) [cm]:

ca. 18 (42 eingeklappt) x 26 x 35

(45 max. ausgezogen, 10 eingeklappt)

Eigengewicht: ca. 1,050 kg

Länge des Tragarms: max. 45 cm

maximale Belastung: 30 kg

4. SICHERHEITSHINWEISE

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!
• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!
• Vergewissern Sie sich vor der Montage, dass die Wand für eine sichere Montage des Fahrradwandhalters geeignet ist.
• Das mitgelieferte Befestigungsmaterial ist nur für Wände aus Mauerwerk oder Beton geeignet. Für andere Wände sind Befestigungsmittel, die für die jeweilige Wandbeschaffenheit geeignet sind, zu verwenden. Gegebenenfalls ist fachmännischer Rat einzuholen!
  • Die Wahl eines ungeeigneten Montageortes kann zu Personen- oder Sachschäden führen.
• Stellen Sie vor dem Bohren der Löcher sicher, dass keine Leitungen oder Rohre beschädigt werden können.
• Führen Sie die Montage sehr gewissenhaft durch, da ein Herabfallen nicht nur zu teuren Folgeschäden führen kann, sondern außerdem erhöhte Verletzungsgefahr besteht!
• Überprüfen Sie regelmäßig sämtliche Schraubverbindungen. Durch das Be- und Entlasten der Wandhalterung könnten sich die Schraubverbindungen mit der Zeit evtl. lösen.

5. BEDIENUNGSANLEITUNG

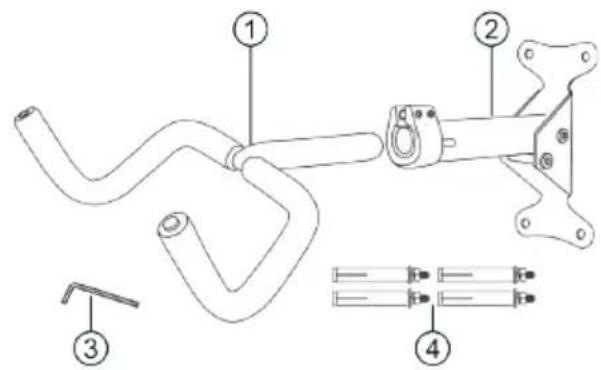

5.1 ÜBERSICHT

1 Traghaken
3 Inbusschlüssel
2 Wandbefestigung mit Klappvorrichtung
4 Schwerlastdübel

5.2 BEFESTIGUNG AN DER WAND

Pure mechanical linkage diagram without any text, numbers, or symbols

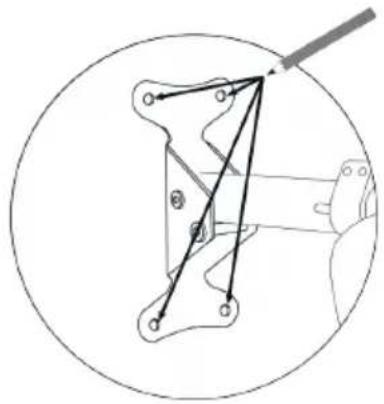

Bohrlöcher anzeichnen

Bild 2:

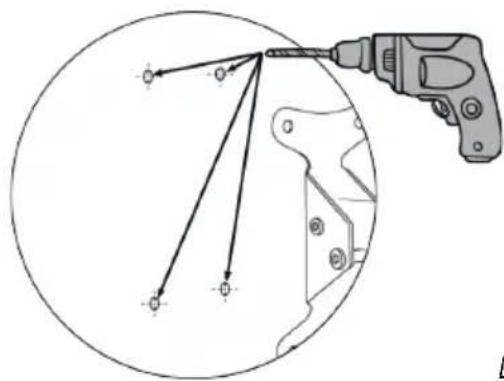

Bild 3:
Löcher bohren

Ø 10 mm 50 mm Bohrum

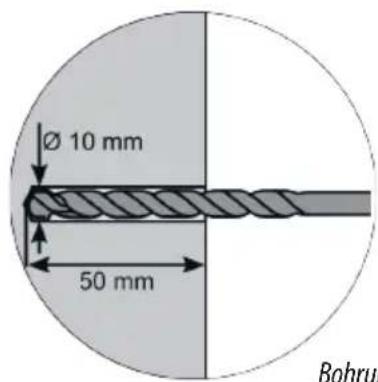

Bild 4:
Bohrungstiefe und -durchmesser

Bild 5:
Bohrstaub entfernen

Bild 6:
Schwerlastdübel einsetzen

Bild 7:
Schwe rlastdübel einsetzen (Detail)

Bild 8:
Mutter und Scheiben entfernen

Pure mechanical linkage diagram without any text, numbers, or symbols

Bild 9:
Wandbefestigung ansetzen

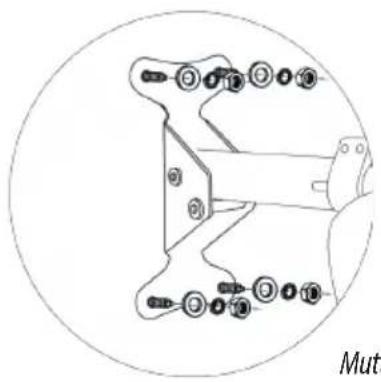

Bild 10:
Muttern und Scheiben aufsetzen


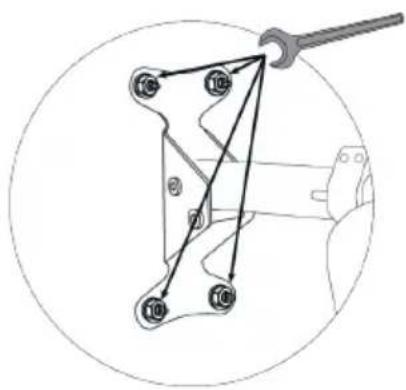

Bild 11:
Muttern anziehen

5.3 MONTAGE DES FAHRRADWANDHALTERS

Bild 12:
Zusammenstecken

Bild 13:
Ausrichten und Einstellen

Bild 14:
Inbusschrauben anziehen

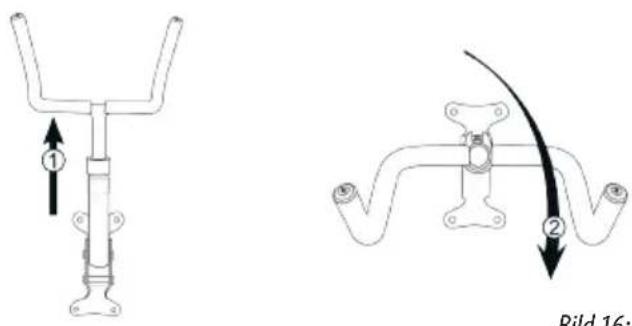

5.4 KLAPPEN DES FAHRRADWANDHALTERS

Fahrradwandhalter hochklappen

Bild 16:
Fahrradwandhalter herunterklappen

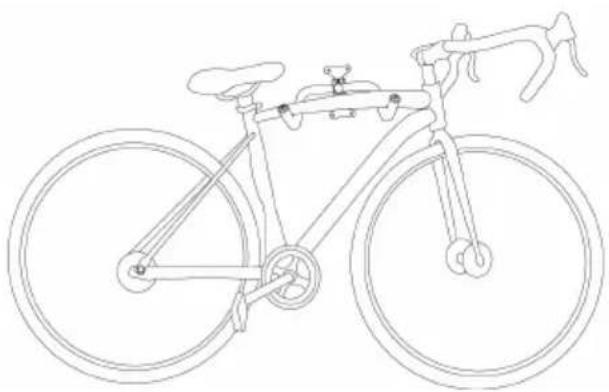

Bild 17:
Fahrrad einhängen

6. WARTUNG UND PFLEGE

Überprüfen Sie regelmäßig sämtliche Schraubverbindungen. Durch das Be- und Entlasten der Wandhalterung könnten sich die Schraubverbindungen mit der Zeit evtl. lösen.

Das Produkt ist wartungsfrei und bedarf abgesehen von einer gelegentlichen Reinigung mit einem weichen, trockenen Tuch keinerlei Pflege. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da ansonsten die Oberflächen beschädigt werden könnten.

7. HINWEISE ZUM UMWELTSCHUTZ

Entsorgen Sie dieses Gerät über die Wertstofftonne oder die öffentlichen/kommunalen Sammelstellen.

Die Materialien sind recyclebar. Durch Recycling, stoffliche Verwertung oder andere Formen der Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt!

8. KONTAKTINFORMATIONEN

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Deutschland

[phone]

[e-mail]

www.eal-vertrieb.com
