16404 - Fahrradzubehör Eufab - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Fahrräder
Marke	Eufab
Modell	16404
Maximale Tragfähigkeit	45 kg
Anzahl der Fahrräder	2
Hauptmaterial	Stahl
Wandbefestigung	Nylondübel 10x50 mm und Schrauben M6x60 mm
Stützarme	Mit Buckelprofil und Endkappen
Drehverbindungen	Zweiteilig mit Zahnrad
Spannhebel	Inklusive
Abmessungen (L x B x H)	Ca. 60 x 30 x 10 cm (Schätzung)
Gewicht der Halterung	Ca. 3 kg
Stromversorgung	Keine (mechanisch)
Hauptfunktionen	Wandhalterung und Aufbewahrung für Fahrräder, Surfbretter usw.
Pflege und Reinigung	Mit einem feuchten Tuch reinigen, Befestigung regelmäßig überprüfen
Sicherheit	45 kg nicht überschreiten, Schutzbrille beim Bohren verwenden, Wandfestigkeit prüfen
Ersatzteile	Stützarme, Verbindungen, Hebel, Schrauben und Dübel
Reparierbarkeit	Teile beim Hersteller erhältlich
Allgemeine Informationen	Hergestellt von EUFAB, weitere Infos auf www.eufab.com

Häufig gestellte Fragen - 16404 Eufab

Wie hoch ist die maximale Tragfähigkeit der Halterung?

Die maximale Tragfähigkeit beträgt 45 kg. Überschreiten Sie diese Grenze niemals.

Wie befestige ich die Halterung an der Wand?

Montieren Sie zuerst die Bügel A mit den mitgelieferten Dübeln und Schrauben. Dann schrauben Sie die Stützarme B mit den Schrauben F und den U-Scheiben E fest, und ziehen Sie die Verbindungen C mit dem Hebel D an.

Welche Wandarten sind geeignet?

Die Halterung kann an einer Stein-, Putz- oder Holzwand installiert werden. Stellen Sie sicher, dass das Material das Gesamtgewicht tragen kann. Konsultieren Sie bei Bedarf einen Fachmann.

Sind spezielle Werkzeuge für die Montage erforderlich?

Sie benötigen eine Bohrmaschine mit passenden Bohrern für die Dübel 10x50 mm, einen Schraubendreher oder Schlüssel für die Schrauben und eine Schutzbrille.

Kann die Halterung auch für andere Gegenstände als Fahrräder verwendet werden?

Ja, sie kann Surfbretter oder andere lange Gegenstände tragen, sofern 45 kg nicht überschritten werden.

Wie pflege ich die Halterung?

Reinigen Sie sie mit einem feuchten Tuch und trocknen Sie sie ab. Überprüfen Sie regelmäßig, ob die Befestigungen fest sitzen und die Wand nicht beschädigt ist.

Sind die Teile austauschbar?

Ja, Teile wie Stützarme, Verbindungen, Hebel, Schrauben und Dübel sind beim Hersteller EUFAB erhältlich.

Besteht ein Risiko, wenn ich in eine Wand mit Leitungen bohre?

Ja, überprüfen Sie vor dem Bohren die Position von Strom- oder Wasserleitungen, um Schäden zu vermeiden.

Ist die Montagehöhe wichtig?

Ja, montieren Sie die Halterung hoch genug, um Gegenstände einfach und sicher ein- und auszuhängen.

Wo finde ich weitere Informationen zu EUFAB-Produkten?

Besuchen Sie die Website www.eufab.com, um das gesamte Sortiment von EUFAB zu entdecken.

BEDIENUNGSANLEITUNG 16404 Eufab

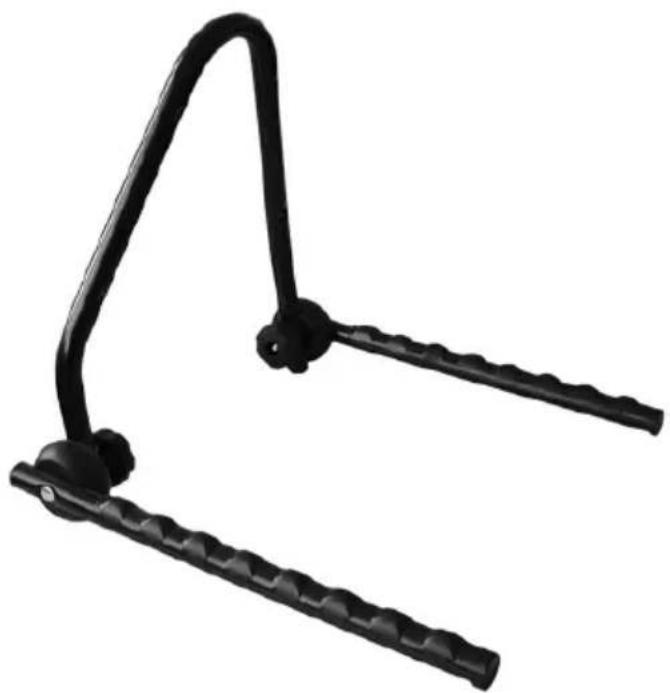

Universal-Wandhalter

Vielen Dank, dass Sie sich für ein EUFAB-Produkt entschieden haben.

EAL GmbH, Postfach 144124, D-42310 Wuppertal

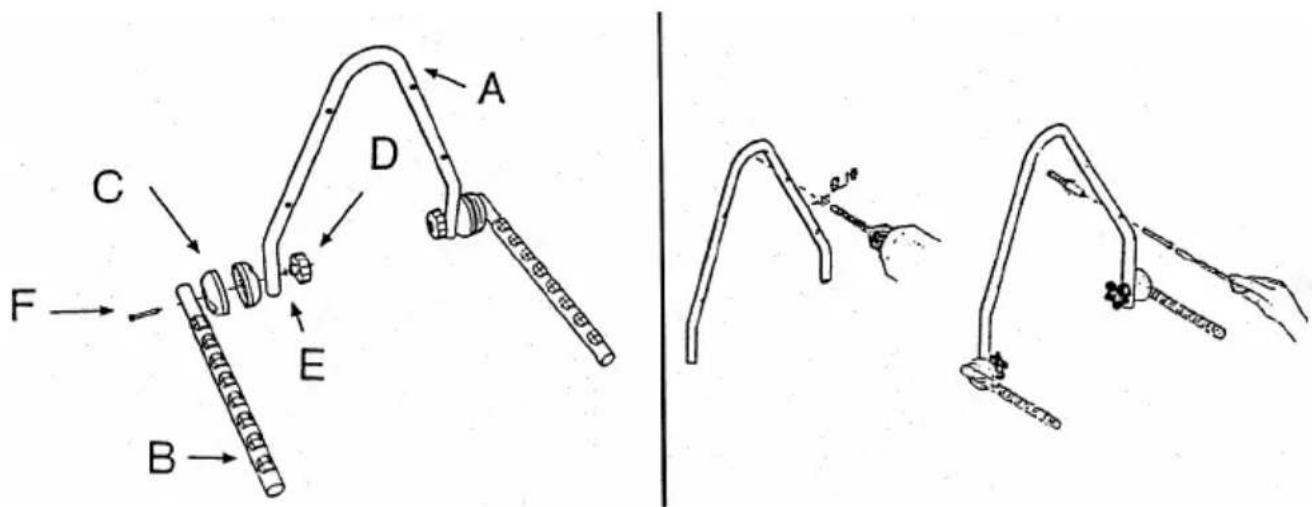

Montieren Sie den Bügel A mittels des beigefugten Dübel/Schraube Systems an die ausgesuchte Anbringungsfläche. Stecken Sie die Schloss-Schrauben F durch die vorgebohrten LÖcher in den Tragerohren und passen Sie die Gelenkscheiben C den Tragerohren an. Vonder anderen Seite stecken Sie die U - Scheiben E auf die Schloss - Schraube und drehen die Gelenkscheiben C mit dem Handrad D nun fest zusammen. Überprüfen Sie vor Beladung unbedingt den festen Sitz des Wandhalters.

Maximale Belastung: 45 Kg

Stückliste

Pos.	Anzahl	Bezeichnung
A	1	Bügel mit Endkappen
B	2	Tragerohre mit Höckerprofil und Endkappe
C	2	Zahnrad – Gelenk 2 teilig
D	2	Handrad
E	2	U – Scheiben M6
F	2	Schrauben M6 X 90
G	4	Schrauben für die Wand M6 X 60
H	4	Dübel Nylon 10 X 50

Sicherheitshinweise

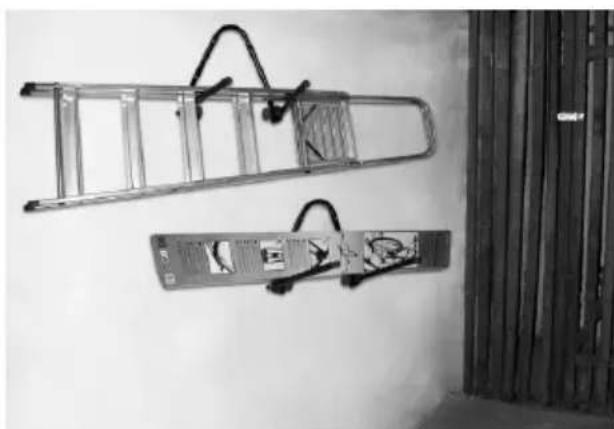

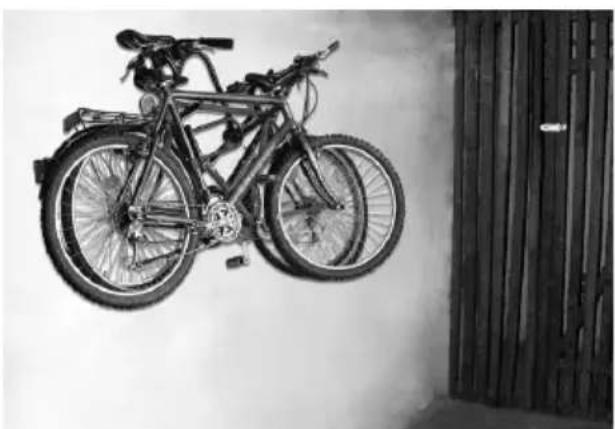

Die Befestigungsmittel sind der jeweiligen Wandbeschaffenheit anzupassen, gegebenenfalls ist fachmännischer Rat einzuholen! Achten Sie beim Setzen der Befestigungsbohrungen auf in der Wand verlegte Leitungen! Achten Sie daraufuf, dass die Materialien (z. B. Steinwand, Putz, Holz) der Anbringungsfläche das zulässige Gesamtgewicht halten konnen! Das Tragegewicht von 45 Kg damit nicht übersritten werden! Um Gegenstände, wie z. B. Fahrräder, Surfbretter etc. sicher und gefahrlos herunternehmen zu konnen, sollte der Wandhalter in einer entsprechenden Höhe angebracht werden! Tragen Sie beim Bohren der Löcher für das Dübel/ Schrauben System eine entsprechende Schutzbrille! Überprüfen Sie die Vollzähigkeit der Einzelteile mittels der beigeführten Stückliste

Vielen Dank, dass Sie sich für ein EUFAB-Produkt entschieden haben. Weitere Informationen zur umfangreichen Produkt-Palette aus dem Hause EUFAB erhalten Sie unter: www.eufab.com.
