BEDIENUNGSANLEITUNG James Eufab

Fahrradtransport auf der Anhängekupplung

Nicht für Anhängekupplungen aus Aluminium geeignet

D- Wert mindestens 5,0 KN

Stützlast	Eigengewicht	Nutzlast
50 kg	14 kg	36 kg
60 kg	14 kg	46 kg
75 kg	14 kg	max. 50 kg
90 kg	14 kg	max. 50 kg

Version 19. 12. 2006:

Montage Bild 1

Montageanleitung des Fahrradträgers

An dem Grundrahmen mit dem angeschweißten Schnellverschluss schrauben Sie den U-Bügel an die vorhandenen Rohrhülsen fest. Zur Befestigung des U-Bügels nehmen Sie die Schloss-Schrauben M8 x 50, Scheiben 8 mm und die Plastik Rändelmuttern M8. (Siehe Bild) Die Schrauben werden von außen nach innen gesetzt. Siehe Foto

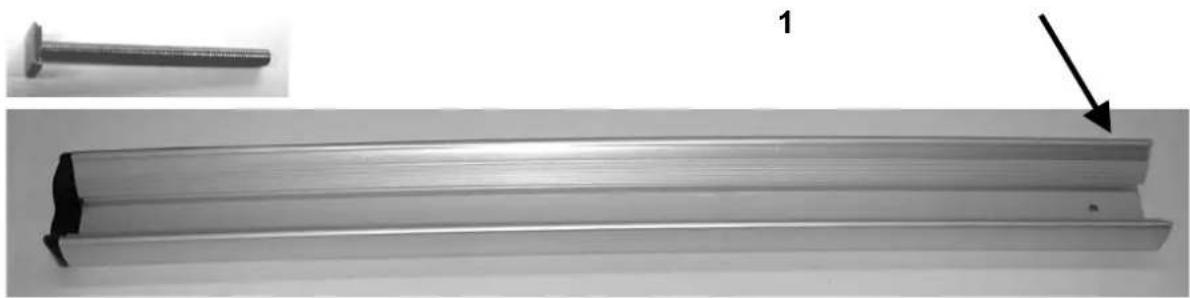

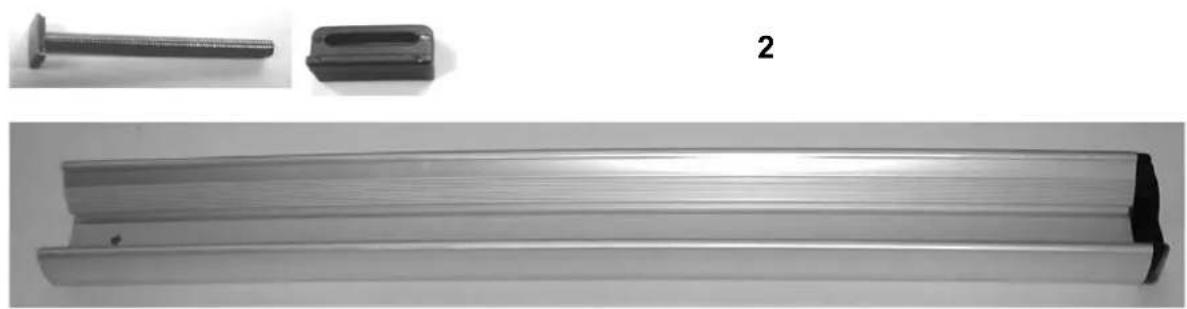

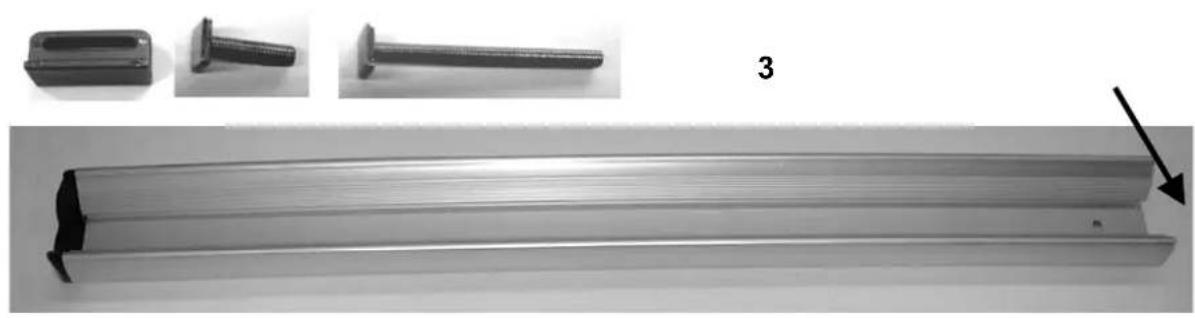

Legen Sie sich die 4 Schienenhälften so wie auf der nächsten Seite zu sehen ist vor sich hin, und führen die beiliegenden Bauteile unterhalb der Schiene in die vorhandene Kulisse hinein.

Kulissenschraube M6 X 75

Kulissenschraube M6 X 75 und Gurtführung

Gurtführung, Kulissenschraube M6 X 25 und M6 X 75

Kulissenschraube M6 X 75 und M6 X 25

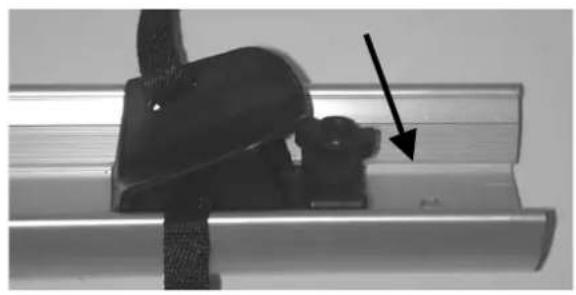

Führen Sie nun in jede Radschiene einen Radstopper in die oben liegende Kulisse hinein. Achten Sie darauf, dass die Radstopper von innen nach außen zum Rad geschoben

werden. Siehe Foto. Verbinden Sie nun die Aluminium – Profilschienen, indem Sie die Schienen 1 und 2, sowie die Schienen 3 und 4 mit dem Schienenverbindungsteil zusammenstecken. Siehe Bild 1. Setzen Sie nun das Kunststoff – Verbindungsstück ein. Siehe Bild 5. Dieses vorbereitete Verbindungsstück wird von oben mittig ausgerichtet in die Aluminium Schienen eingesetzt. Siehe Bild 2. Unterhalb der Schiene wird das U – Blech mit den Stegen nach außen zeigend mit den Scheiben, Muttern M6 an dieser Verbindung fest und kraftschlüssig angezogen. Siehe Bild 3 + 4 Mit den EUFAB Aufklebern können Sie die Bohrungen vom Schienenverbindungsteil abdecken.

2 X Kunststoff Verbindteil

Radstopper von Mitte nach außen

Die Schienen werden am Trägertisch mit den Kulissen Schrauben M6 X 75 die sich unterhalb der Schienen befinden befestigt. Achten Sie darauf, dass die Schiene mit den Kulissen Schrauben M6 X 25 ( Befestigung für die Beleuchtung) hinten befinden muss. Siehe Foto.

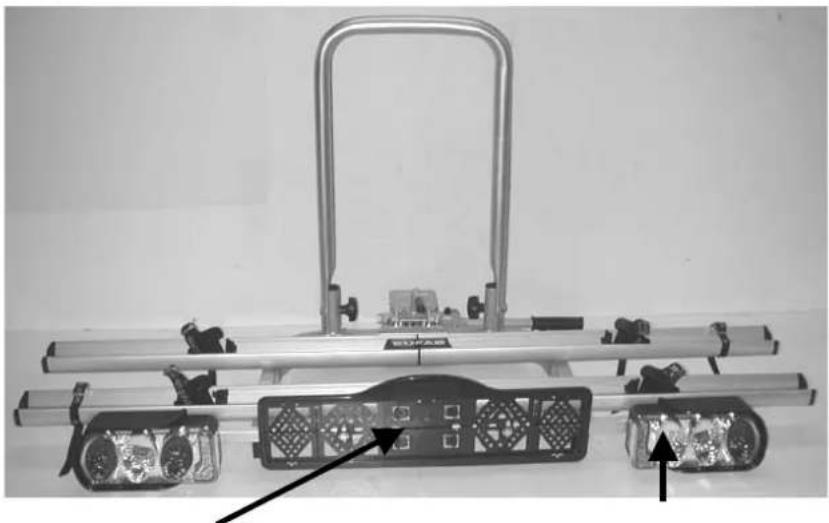

Montage Bild 3

Formteil
Rückfahrlicht

Mutter M5 Scheibe 5 mm

Montieren Sie nun den Lampenträger wie folgt. Setzen sie die zwei Lampenträger zusammen (siehe Bild) und schrauben den Lampenträger mit den Schrauben M5X10 und den Scheiben fest zusammen. Schrauben Sie den Lampenschutz zusammen mit den Rückleuchten an den Lampenträger an. Hierzu nehmen Sie die Scheiben und Muttern M5. Achten Sie darauf, dass auf der rechten Seite das Rückfahrlicht montiert sein muss. (siehe Bild) Entfernen Sie die vormontierten Schrauben und Scheiben für den Kennzeichenhalter und schrauben diesen an den Lampenträger an.

Achtung: Beim Einsetzen Ihres eigenen Kennzeichens müssen Sie vorab die benötigten Formteile aus dem Kennzeichenhalter herausdrücken. In den zwei Gurtführungen müssen Sie nun noch die kleinen Spanngurte einfädeln. Diese Gurte sichern das lenkbare Rad des Fahrrades gegen Verdrehen. Befestigen Sie nun den komplett montierten Lampenträger und sichern diesen mit den Scheiben und selbst sichernden Muttern M6 Achten Sie auch hier darauf, dass der Lampenträger mittig montiert wird. Mit den mitgelieferten Kabelbindern befestigen Sie das Beleuchtungskabel unterhalb des Trägers.

Montage des Fahrradträgers auf die Anhängekupplung

Kipphebel der Abklappvorrichtung

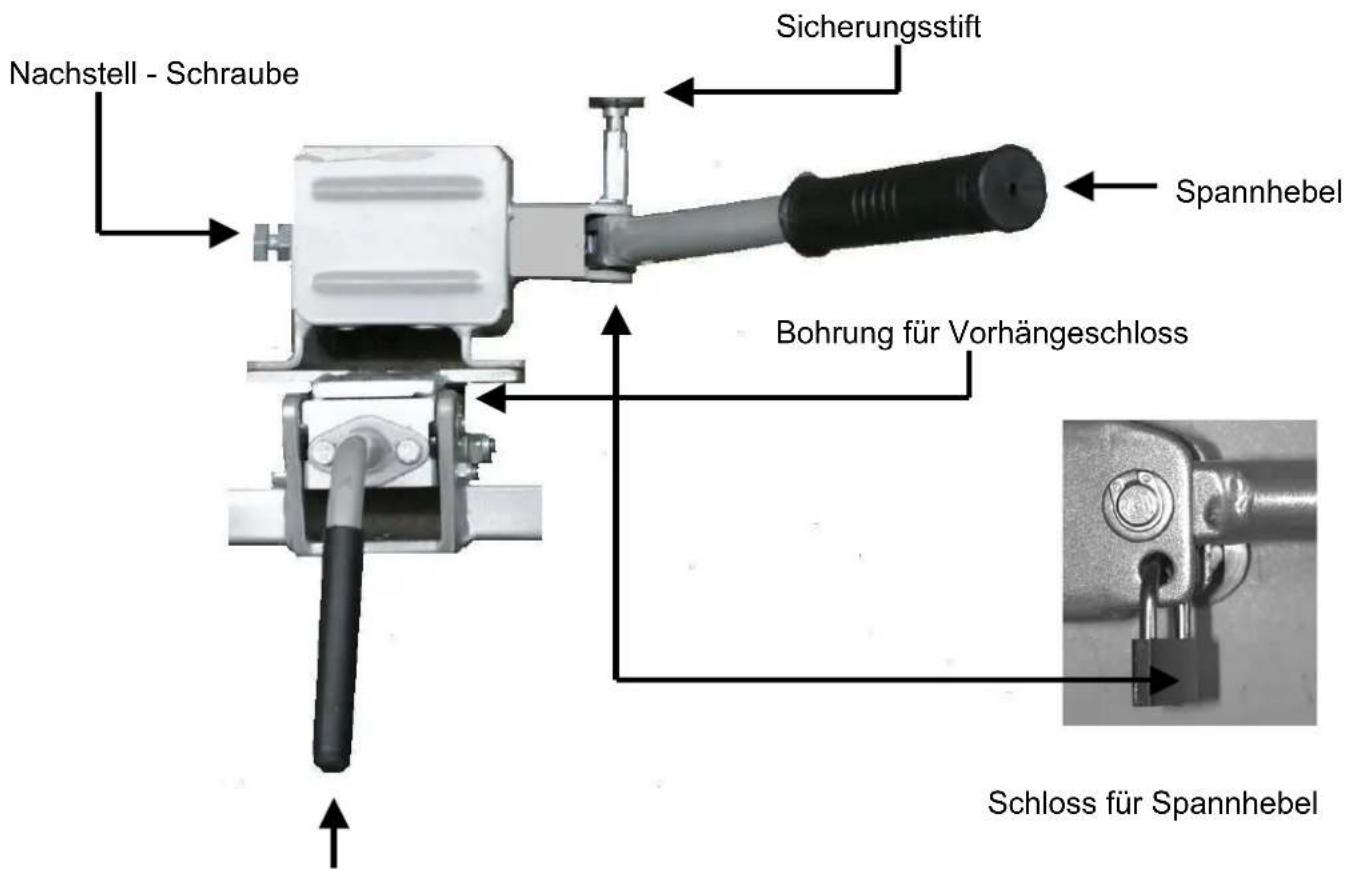

Zur Montage sollte das Fahrzeug waagerecht stehen, der Motor abgestellt sein und die Handbremse angezogen sein. Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhängekupplung. Legen Sie den Spannhebel des Schnellverschlusses nach oben

Entsichern Sie den Schnellverschluss, indem Sie den Sicherungsstift nach außen ziehen und verdrehen. Der Träger wird waagerecht auf die Kugel aufgesetzt. Drücken Sie nun den Spannhebel wieder nach unten. Den Sicherungsstift verdrehen bis dieser wieder einrastet.

Überprüfen Sie nun das seitliche Verdrehen des Trägers. Sollte dieser nicht fest sein, legen Sie den Spannhebel wieder zurück und drehen die Nachstell – Schraube etwas nach innen und kontern diese fest. Siehe Bild. Kontrollieren Sie erneut die Festigkeit des Trägers. Wiederholen Sie diesen Vorgang gegebenenfalls nochmals, bis der Träger fest und sicher auf der Kugel der Anhängekupplung sitzt.

Sichern Sie nun den Spannhebel und den Kipphebel und verschließen diesen mit dem mitgelieferten Vorhängeschloss

Achtung:

Das Vorhängeschloss dient zur Sicherheit und gleichzeitig als Diebstahlschutz. Der Träger darf ohne diese Sicherung nicht benutzt werden.

Der Abklappmechanismus muss ebenfalls mit dem mitgelieferten Schloss gesichert werden.

Montage der Fahrräder auf dem Fahrradträger

Das erste Fahrrad wird in die erste Fahrradschiene gestellt (dem Fahrzeug am nächsten) und am U - Bügel mit dem kleinen Rahmenhalter befestigt. Die Laufräder befestigen Sie, indem Sie die Stopper lösen zum Rad schieben und die Gurte festziehen. Anschließend die Stopper wieder festsetzen. Achtung: Das Vorderrad muss gegen Verdrehen zusätzlich mit einem kleinen Spanngurt gesichert sein. Siehe Foto Die Klammer des Rahmenhalters wird am U – Bügel und der abschließbare Verschluss am Fahrradrahmen befestigt. Hierzu müssen Sie von den Rahmenhaltern die abschließbare Rändelmuttern abdrehen und die Befestigungsklammer mit der Feder entfernen. Ebenfalls muss das Distanz Rohr entfernt werden. U – Bügelklammer von der Gewindestange nehmen und um den U – Bügel legen. Anschließend den Rahmenhalter in umgedrehter Reihenfolge wieder komplettierent. Das zweite Fahrrad wird üblicherweise entgegengesetzt in die zweite Fahrradschiene gesetzt und mit dem langen Rahmenhalter wie das erste befestigt. Eventuell ist es erforderlich anders als wie beschrieben die Fahrräder individuell auf dem Heckträger zu versetzen, damit die Rahmenhalter korrekt befestigt werden können. Legen Sie nun den Sicherheitsgurt Pos. I durch die Fahrradrahmen und um den U – Bügel herum und ziehen den Sicherheitsgurt fest an.

Achtung: Den Träger niemals bei Beladung ohne den Sicherheitsgurt nutzen!

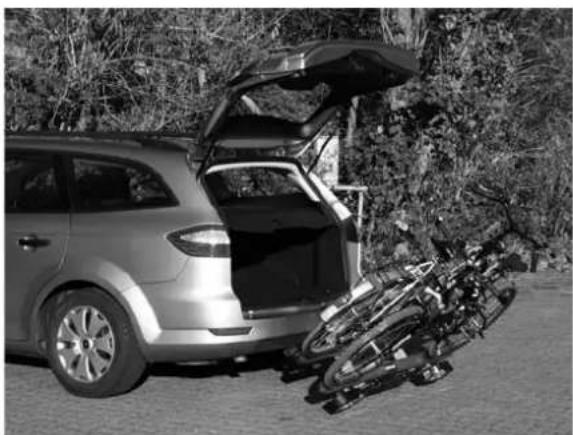

Abklappen des Fahrradträgers

Halten Sie mit einer Hand den U-Bügel fest, damit der Träger nicht schlagartig abklappen kann. Mit der anderen Hand drücken Sie den Hebel des Klappmechanismus nach unten. Nun können Sie den Träger vorsichtig abklappen. Durch Anheben des Trägertisches rastet dieser wieder in die Benutzungsposition ein.

Erweiterung für 3 Fahrräder

Mit dem Erweiterungssatz Art. Nr. 11408 können sie den Fahrradträger für den Transport von 3. Fahrrädern erweitern.

Auffahrschiene Art. Nr. 11513

Mit der Auffahrschiene können Sie schwerere Fahrräder (z.B. Elektroräder) mühelos und ohne besondere Anstrengung auf den Fahrradträger hinaufschieben.

Sicherheitshinweise unbedingt beachten!

Beachten Sie die zulässige Achslast

Kontrollieren Sie vor jedem Fahrtantritt und zwischendurch regelmäßig den festen Sitz des Trägers am Fahrzeug und auch die Befestigung der Räder auf dem Träger, um etwaige Beschädigungen der Befestigungselemente frühzeitig zu erkennen und zu beheben!

Überprüfen Sie regelmäßig vor jedem Fahrtantritt die Lichtanlage Ihres Heckträgers auf korrekte Funktion!

Bei neuen Kupplungen befindet sich häufig eine dickere schwarze Lackschicht auf der Kupplungskugel. Damit Ihr Heckträger den bestmöglichen Halt bekommt, sollte diese Lackschicht entfernt werden mittels Beize, Lösemittel etc!

Die Ladung darf nicht mehr als 400 mm über die Beleuchtung seitlich herausragen.

Bei Beladung muss der Sicherheitsgurt befestigt werden!

B. Luftpumpe, Körbe, Klingel etc. sind vor Antritt der Fahrt zu entfernen.

Das Fahren mit einem Fahrradträger beeinflusst die Fahreigenschaften von einem KFZ.

Passen Sie deshalb Ihre Fahrgeschwindigkeit den geänderten Verhältnissen an. Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr KFZ mit dem Träger länger ist als normal! Bei Nichtgebrauch sollte der Fahrradträger demontiert werden.

Fahrräder beim Transport nicht mit einer Plane oder Ähnlichem abdecken

Die maximale Geschwindigkeit beträgt 130 Km/h

Für die ordnungsgemäße und sichere Montage die Montageanweisung genau befolgen. Bei Zweifeln in Hinblick auf diese Anweisungen den Händler oder direkt den Hersteller um weitere Informationen bitten. Zu Ihrer eigenen Sicherheit sollten Sie den Träger und die dazu

gehörende Ladung regelmäßig kontrollieren, weil Sie nach § 23 der STVO dazu verpflichtet sind und im Schadensfall haftbar gemacht werden.

Der Hersteller und der Händler haften nicht für Schäden an Sachen oder Personen aufgrund einer unsachgemäßen Montage oder eines unsachgemäßen Gebrauchs

Das Produkt wurde geprüft und auch unter extremen Bedingungen erprobt, wobei es in Hinblick auf Sicherheit und Halt gute Ergebnisse erbrachte. Daher können wir bei fachgerecht ausgeführter Montage Fehlfunktionen ausschließen.

Verehrter Kunde,

diesen Fahrradheckträger können Sie unter Beachtung der STVZO sowie der vorhandenen Stützlast und max. Nutzlast auch für Transporte anderer Güter oder Gegenstände verwenden. Es muss allerdings eine sichere Befestigung dieser Güter oder Gegenstände gewährleistet sein.

D - Bezeichnung			X	N°
Grundrahmen mit Klapp-vorrichtung und Schnellver-schluss			1	90574
U - Bügel			1	90575
Radstopper			4	90417
Kennzeichenhalter			1	90414
Spanngurt klein			6	90230
Endkappe			4	90516
13 poliger Stecker			1	11465
Plastikstopfen 60X25 vormontiert			2	90020
Radschiene vormontiert			4	90011
Schloßschraube M8X50			2	90416
Rändelmutter M8			2	90140
Gurtführung			2	90189
Kunstoffverbinder vormontiert			2	90517
Lampenträger			2	90022
Mutter M8 selbstsichernd			1	90255
Mutter M6 selbstsichernd			10	90253
Mutter M5 selbstsichernd			4	90250
U - Scheibe 8mm			2	90252
U - Scheibe 6 mm			10	90251
U - Scheibe 5mm			8	90254
Kabelbinder			6	90274
Montageanleitung + EGBE			1	90310
Montageschlüssel			1	90424
Handgriff			2	90119
Zugfeder 16X2X30mm vormontiert			1	90354
Vorhängeschloss			2	90191
Federring 6 mm vormontiert			2	90251
Schraube M6 X 12			2	90336
Lampenschutz links			1	90391
Lampenschutz, rechts			1	90392
Rahmenhalter kurz			1	11232
Rahmenhalter lang			1	11233
Sicherheitsgurt			1	90224
Rückleuchte links			1	11503
Rücklichtglas links			1	11501
Rückleuchte rechts Rückfahrlicht ( weiß )			1	11502
Rücklichtglas rechts Rückfahrlicht ( weiß )			1	11500
Endkappe 30X15 vormontiert			2	90421
Bolzen 10mm x 82 mm vormontiert			1	90369
Schraube M5 X10			4	90422
Verbindungsblech			1	90024
Verbindungsblech			2	90192
Kunststoffblock			2	90412
Innensechskant-Schraube M10X80			1	90418
Innensechskant - Schraube M6X80			1	90419
Mutter M10			1	90320
U – Scheibe 5mm			4	90254
Schraube 5x10 2 x vormontiert			4	90423
Kulissenschraube M6X75			4	90193
Kulissenschraube M6X25			2	90194
Schraube M6x30			4	90369

EAL GmbH, Postfach 144124, D-42310 Wuppertal
