Soort product	Inklapbare en verstelbare muurbeugel voor fiets
Merk	Eufab
Model	16422
Afmetingen (uitgeklapt)	Ongeveer 18 x 26 x 45 cm (B x H x D)
Afmetingen (ingeklapt)	Ongeveer 42 x 26 x 10 cm (B x H x D)
Nettogewicht	1,050 kg
Maximale belasting	30 kg
Lengte van de steunarm	Max. 45 cm
Meegeleverd materiaal	1 muurbeugel, 1 inbussleutel 5 mm, 4 zware pluggen, 1 gebruiksaanwijzing
Beoogd gebruik	Opbergen van fietsen aan de binnenmuur
Type bevestiging	Muurbevestiging met zware pluggen (voor stenen of betonnen muren)
Materiaal	Staal (schatting)
Onderhoud	Controleer regelmatig de schroefverbindingen; reinig met een droge doek
Veiligheidsinstructies	Respecteer de maximale belasting; boor uit de buurt van kabels en leidingen; controleer de stevigheid van de muur

Veelgestelde vragen - 16422 Eufab

Hoe installeer ik de muurbeugel Eufab 16422?

Markeer de gaten met behulp van de beugel, boor met een boor van 10 mm tot 50 mm diep, steek de zware pluggen erin en bevestig vervolgens de beugel door de moeren aan te draaien. Zorg ervoor dat de muur van steen of beton is.

Wat is de maximale belasting van de beugel?

De maximale belasting is 30 kg volgens de specificaties, maar het wordt aanbevolen om 20 kg niet te overschrijden voor veilig gebruik.

Is de beugel geschikt voor alle soorten muren?

Nee, het meegeleverde bevestigingsmateriaal is alleen bedoeld voor stenen of betonnen muren. Gebruik voor andere muurtypes geschikte pluggen en vraag advies aan een specialist.

Hoe klap ik de muurbeugel in?

Om de beugel in te klappen, til de arm omhoog naar de verticale positie en laat hem dan zakken om hem weer in gebruikspositie te zetten. Het inklapmechanisme zorgt voor ruimtebesparende opberging.

Kan ik de beugel gebruiken voor een elektrische fiets?

Ja, als het gewicht van de elektrische fiets niet meer is dan de maximale belasting van 30 kg. Controleer het gewicht van uw fiets voordat u deze ophangt.

Wat te doen als de schroeven loskomen?

Controleer regelmatig alle schroefverbindingen en draai ze indien nodig vast. Gebruik de meegeleverde inbussleutel voor de inbusschroeven.

Welke gereedschappen worden meegeleverd met de beugel?

De set bevat een inbussleutel van 5 mm voor montage en afstelling, evenals 4 zware pluggen.

Hoe maak ik de muurbeugel schoon?

Reinig hem af en toe met een schone, droge doek. Gebruik geen agressieve middelen of chemische oplossingen om beschadiging van het oppervlak te voorkomen.

Kan de beugel buitenshuis worden gebruikt?

Ja, maar het wordt aanbevolen om hem tegen weersinvloeden te beschermen. De handleiding vermeldt geen roestbescherming, dus langdurig buitengebruik kan extra bescherming vereisen.

Wat te doen bij ontbrekende of beschadigde onderdelen?

Neem contact op met de fabrikant EAL GmbH via de contactgegevens in de handleiding: [phone] of [e-mail]. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING 16422 Eufab

Fietsmuurhouder, opklapbaar en instelbaar

Gebruiksaanwijzing ....12

Cod. art. 16422

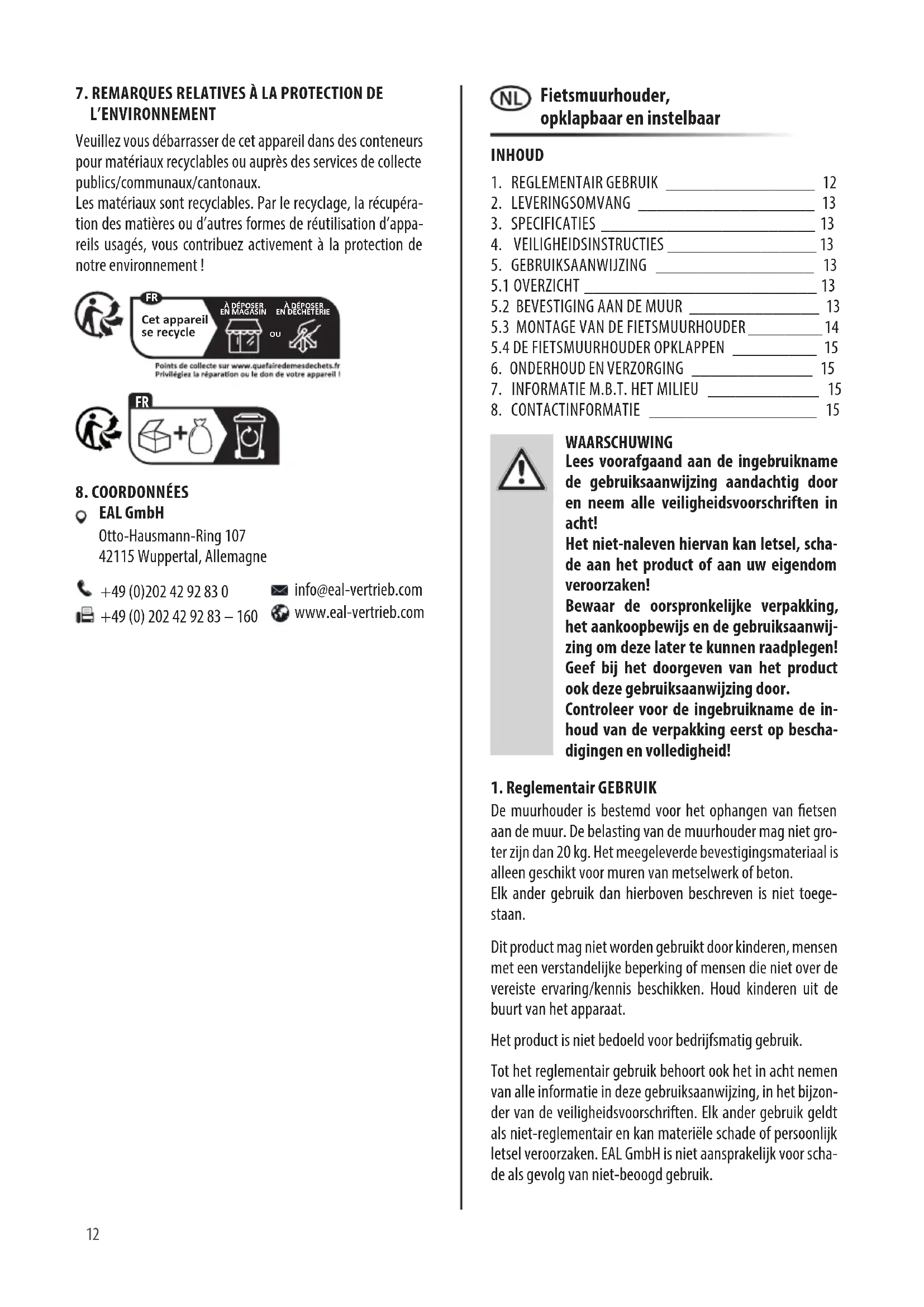

NL Fietsmuurhouder, opklapbaar en instelbaar

INHOUD

1. REGLEMENTAIR GEBRUIK 12
2. LEVERINGSOMVANG 13
3. SPECIFICATIES 13
4. VEILIGHEIDSINSTRUCTIES 13
5. GEBRUIKSAANWIJZING 13
   5.1 OVERZICHT 13
   5.2 BEVESTIGING AAN DE MUUR 13
   5.3 MONTAGE VAN DE FIETSMUURHOUDER 14
   5.4 DE FIETSMUURHOUDER OPKLAPPEN 15
6. ONDERHOUD EN VERZORGING 15
7. INFORMATIE M.B.T. HET MILIEU 15
8. CONTACTINFORMATIE 15

WAARSCHUWING

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht!

Het niet-naleven hiervan kan letsel, schade aan het product of aan uw eigendom veroorzaken!

Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij het doorgeven van het product ook deze gebruiksaanwijzing door.

Controleer voor de ingebruikname de inhoud van de verpakking eerst op beschadigingen en volledigheid!

De muurhouder is bestemd voor het ophangen van fietsen aan de muur. De belasting van de muurhouder mag niet gro- ter zijn dan 20 kg. Het meegeleverde bevestigingsmateriaal is alleen geschikt voor muren van metselwerk of beton.

Elk ander gebruik dan hierboven beschreven is niet toegestaan.

Dit product mag niet worden gebruikt door kinderen, mensen met een verstandelijke beperking of mensen die niet over de vereiste ervaring/kennis beschikken. Houd kinderen uit de buurt van het apparaat.

Het product is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook het in acht nemen van alle informatie in deze gebruiksaanwijzing, in het bijzonder van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-beoogd gebruik.

2. LEVERINGSOMVANG

1 x fietsmuurhouder 4 x heavy duty-pluggen

1 x inbussleutel 1 x gebruiksaanwijzing

3. SPECIFICATIES

Afmetingen (b x h x d): ca. 18 (42 ingeklapt) x 26 x 35

(45 max. uitgeschoven,

10 ingeklapt) [cm]

Lengte van de houderarm: max. 45 cm

Maximale belasting: 30 kg

4. VEILIGHEIDSINSTRUCTIES

• De waarschuwingsdriehoek kenmerkt alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kunnen lichamelijk letsel of schade aan het product het gevolg zijn.
• Kinderen mogen niet met het product spelen.
• Kinderen mogen het apparaat niet zonder toezicht reinigen of het gebruikersonderhoud uitvoeren.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product uitsluitend voor het beoogde doel!
• Verander of demonteer het apparaat niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• Controleer voor de montage of de muur geschikt is voor stevige montage van de fietsmuurhouder.
• Het meegeleverde bevestigingsmateriaal is alleen geschikt voor muren van metselwerk of beton. Bij andere muren moeten bevestigingsmiddelen worden gebruikt die geschikt zijn voor de betreffende muurconstructie. Win zo nodig professioneel advies in!
• Het kiezen van een ongeschikte montageplaats kan leiden tot persoonlijk letsel of materiële schade.
• Controleer voordat u de gaten boort of er geen leidingen of leidingen kunnen worden beschadigd.
• Voer de montage zeer zorgvuldig uit, want vallen kan niet alleen leiden tot dure gevolgschade, maar ook het risico op letsel vergroten!
• Controleer regelmatig alle schroefverbindingen. Door het belasten en ontlasten van de muurhouder kunnen de schroefverbindingen na verloop van tijd losraken.

5. GEBRUIKSAANWIJZING

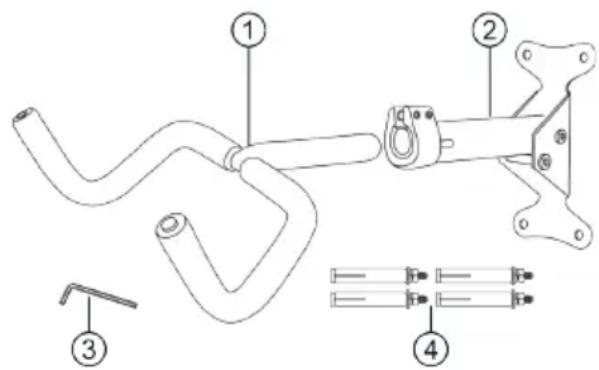

5.1 OVERZICHT

1 Draaghaak
2 Muurbevestiging met opklapinrichting
3 Inbussleutel
4 Heavy duty-pluggen

5.2 BEVESTIGING AAN DE MUUR

Pure mechanical linkage diagram without any text, numbers, or symbols

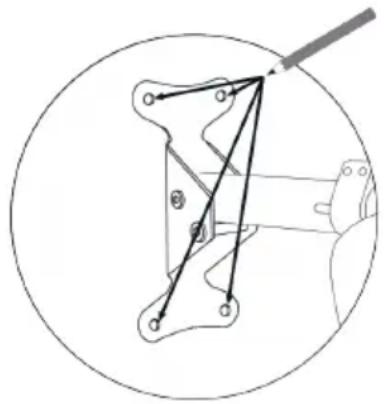

Afb. 2: Boorgaten aftekenen

Afb.

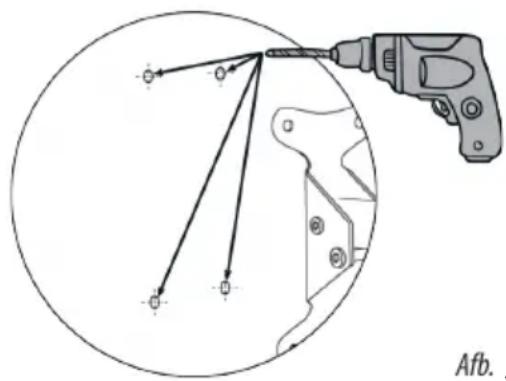

Afb. 3: Gaten boren

Ø 10 mm 50 mm

Afb. 4: Boordiepte en -diameter

Afb. 5: Boorstof verwijderen

Afb. 6: Heavy duty-pluggen plaatsen

Afb. 7: Heavy duty-pluggen plaatsen (detail)

Afb. 8: Moeren en ringen verwijderen

Pure mechanical linkage diagram without any text, numbers, or symbols

Afb. 9: Muurbevestiging aanbrengen

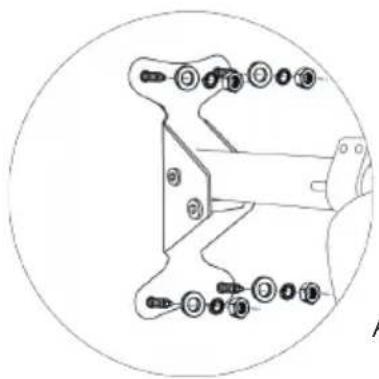

Afb. 10: Moeren en ringen plaatsen


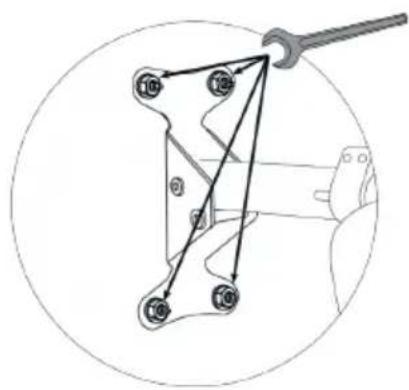

Afb. 11: Moeren aantrekken

5.3 MONTAGE VAN DE FIETSMUURHOUDER

Afb. 12: In elkaar steken

Afb. 13: Uitlijnen en instellen

Afb. 14: Inbusschroeven aantrekken

5.4 DE FIETSMUURHOUDER OPKLAPPEN

Afb. 15: Fietsmuurhouder omhoog klappen

Afb. 16: Fietsmuurhouder omlaag klappen

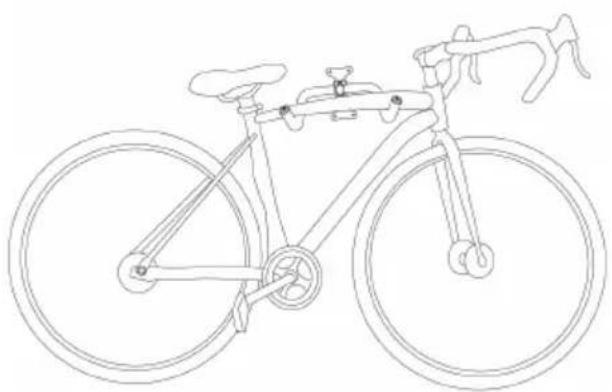

Afb. 17: Fiets ophangen

6. ONDERHOUD EN VERZORGING

Controleer regelmatig alle schroefverbindingen. Door het belasten en ontlasten van de muurhouder kunnen de schroefverbindingen na verloop van tijd losraken.

Het product is onderhoudsvrij en heeft geen onderhoud nodig, behalve af en toe reinigen met een zachte, droge doek. Gebruik nooit agressieve reinigingsmiddelen of chemische oplossingen waardoor het oppervlak beschadigd zou kunnen raken.

7. INFORMATIE M.B.T. HET MILIEU

Lever dit product aan het einde van de levensduur in bij een openbare/gemeentelijke inzamelplaats of deponeer het in een bak voor recyclebaar materiaal.

De materialen kunnen worden gerecycled. Door recycling of andere vormen van hergebruik van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu!

8. CONTACTGEGEVENS

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Duitsland

[phone]
