Type de produit	Support mural rabattable et réglable pour vélo
Marque	Eufab
Modèle	16422
Dimensions (déplié)	Environ 18 x 26 x 45 cm (L x H x P)
Dimensions (replié)	Environ 42 x 26 x 10 cm (L x H x P)
Poids net	1,050 kg
Charge maximale	30 kg
Longueur du bras de support	Max. 45 cm
Matériel fourni	1 support mural, 1 clé Allen 5 mm, 4 chevilles pour charges lourdes, 1 mode d'emploi
Utilisation prévue	Rangement de vélos sur mur intérieur
Type de fixation	Fixation murale avec chevilles pour charges lourdes (pour murs en pierre ou béton)
Matière	Acier (estimation)
Entretien	Vérifier régulièrement les raccords vissés ; nettoyer avec un chiffon sec
Consignes de sécurité	Respecter la charge maximale ; percer à distance des câbles et tuyaux ; vérifier la solidité du mur

FOIRE AUX QUESTIONS - 16422 Eufab

Comment installer le support mural Eufab 16422 ?

Marquez les trous à l'aide de la fixation, percez avec un foret de 10 mm sur 50 mm de profondeur, insérez les chevilles pour charges lourdes, puis fixez le support en serrant les écrous. Assurez-vous que le mur est en pierre ou béton.

Quelle est la charge maximale du support ?

La charge maximale est de 30 kg selon les spécifications, mais il est recommandé de ne pas dépasser 20 kg pour une utilisation conforme.

Le support convient-il à tous les types de murs ?

Non, le matériel de fixation fourni est prévu uniquement pour des murs en pierre ou en béton. Pour d'autres types de murs, utilisez des chevilles adaptées et demandez conseil à un spécialiste.

Comment replier le support mural ?

Pour replier le support, relevez le bras vers le haut jusqu'à la position verticale, puis abaissez-le pour le remettre en position d'utilisation. Le mécanisme de pliage permet un rangement gain de place.

Puis-je utiliser le support pour un vélo électrique ?

Oui, si le poids du vélo électrique ne dépasse pas la charge maximale de 30 kg. Vérifiez le poids de votre vélo avant de l'accrocher.

Que faire si les vis se desserrent ?

Vérifiez régulièrement l'ensemble des raccords vissés et resserrez-les si nécessaire. Utilisez la clé Allen fournie pour les vis à six pans creux.

Quels outils sont fournis avec le support ?

Le kit comprend une clé Allen de 5 mm pour le montage et le réglage, ainsi que 4 chevilles pour charges lourdes.

Comment nettoyer le support mural ?

Nettoyez-le occasionnellement avec un chiffon blanc et sec. N'utilisez pas de produits agressifs ou de solutions chimiques pour éviter d'endommager la surface.

Le support peut-il être utilisé en extérieur ?

Oui, mais il est recommandé de le protéger des intempéries. La notice ne précise pas de traitement antirouille, donc un usage extérieur prolongé pourrait nécessiter une protection supplémentaire.

Que faire en cas de pièces manquantes ou endommagées ?

Contactez le fabricant EAL GmbH aux coordonnées indiquées dans la notice : [phone] ou [e-mail]. Conservez le justificatif d'achat.

MODE D'EMPLOI 16422 Eufab

Support mural rabattable et réglable pour vélo

Mode d'emploi....9

NL Art.nr. 16422

[phone] - 160

[phone] - 160

[e-mail]

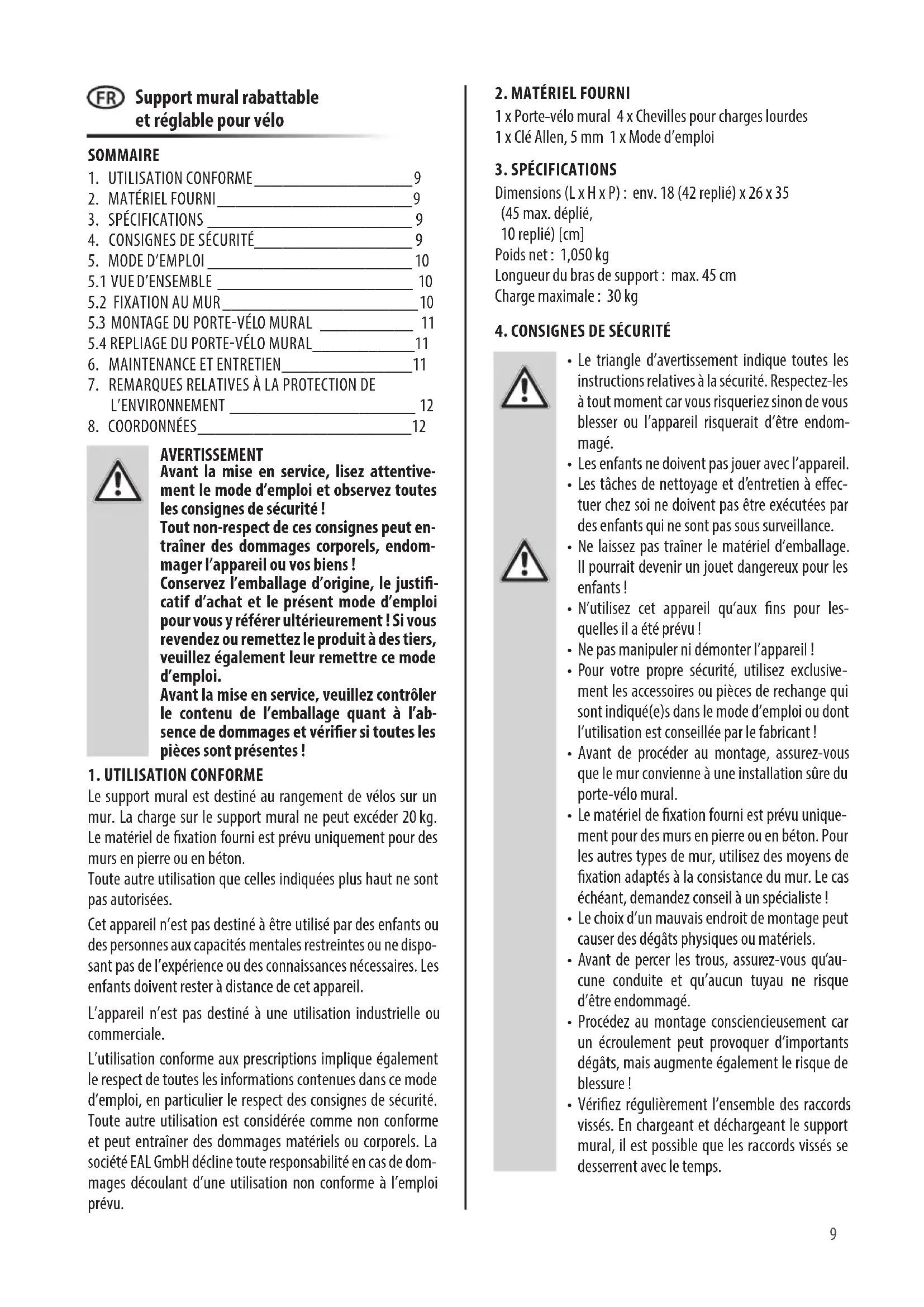

Support mural rabattable et réglable pour vélo

SOMMAIRE

1. UTILISATION CONFORME 9
2. MATÉRIEL FOURNI 9
3. SPÉCIFICATIONS 9
4. CONSIGNES DE SÉCURITÉ 9
5. MODE D'EMPLOI 10
   5.1 VUE D'ENSEMBLE 10
   5.2 FIXATION AU MUR 10
   5.3 MONTAGE DU PORTE-VÉLO MURAL 11
   5.4 REPLIAGE DU PORTE-VÉLO MURAL 11
6. MAINTENANCE ET ENTRETIEN 11
7. REMARQUES RELATIVES À LA PROTECTION DE L'ENVIRONNEMENT 12
8. COORDONNÉES 12

AVERTISSEMENT

Avant la mise en service, lisez attentivement le mode d'emploi et observez toutes les consignes de sécurité !

Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l'appareil ou vos biens !

Conservez l'emballage d'origine, le justificatif d'achat et le présent mode d'emploi pour vous y référer ultérieurement ! Si vous revendez ou remettez le produit à des tiers, veuillez également leur remettre ce mode d'emploi.

Avant la mise en service, veuillez contrôler le contenu de l'emballage quant à l'absence de dommages et vérifier si toutes les pièces sont présentes !

1. UTILISATION CONFORME

Le support mural est destiné au rangement de vélos sur un mur. La charge sur le support mural ne peut excéder 20 kg. Le matériel de fixation fourni est prévu uniquement pour des murs en pierre ou en béton.

Toute autre utilisation que celles indiquées plus haut ne sont pas autorisées.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales restreintes ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.

L'appareil n'est pas destiné à une utilisation industrielle ou commerciale.

L'utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans ce mode d'emploi, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou corporels. La société EAL GmbH décline toute responsabilité en cas de dommages découlant d'une utilisation non conforme à l'emploi prévu.

2. MATÉRIEL FOURNI

1 x Porte-vélo mural 4 x Chevilles pour charges lourdes 1 x Clé Allen, 5 mm 1 x Mode d'emploi

3. SPÉCIFICATIONS

Dimensions (L x H x P) : env. 18 (42 replié) x 26 x 35

(45 max. déplié, 10 replié) [cm]

Poids net: 1,050 kg

Longueur du bras de support : max. 45 cm

Charge maximale : 30 kg

4. CONSIGNES DE SÉCURITÉ

• Le triangle d'avertissement indique toutes les instructions relatives à la sécurité. Respectez-les à tout moment car vous risqueriez sinon de vous blesser ou l'appareil risquerait d'être endommagé.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les tâches de nettoyage et d'entretien à effectuer chez soi ne doivent pas être exécutées par des enfants qui ne sont pas sous surveillance.
• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants !
• N'utilisez cet appareil qu'aux fins pour les- quelles il a été prévu !
• Ne pas manipuler ni démonter l'appareil !
• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont indiqué(e)s dans le mode d'emploi ou dont l'utilisation est conseillée par le fabricant !
• Avant de procéder au montage, assurez-vous que le mur convienne à une installation sûre du porte-vélo mural.
• Le matériel de fixation fourni est prévu uniquement pour des murs en pierre ou en béton. Pour les autres types de mur, utilisez des moyens de fixation adaptés à la consistance du mur. Le cas échéant, demandez conseil à un spécialiste !
• Le choix d'un mauvais endroit de montage peut causer des dégâts physiques ou matériels.
• Avant de percer les trous, assurez-vous qu'aucune conduite et qu'aucun tuyau ne risque d'être endommagé.
• Procédez au montage consciencieusement car un écroulement peut provoquer d'importants dégâts, mais augmente également le risque de blessure!
• Vérifiez régulièrement l'ensemble des raccords vissés. En chargeant et déchargeant le support mural, il est possible que les raccords vissés se desserrent avec le temps.

5. MODE D'EMPLOI

5.1 VUE D'ENSEMBLE

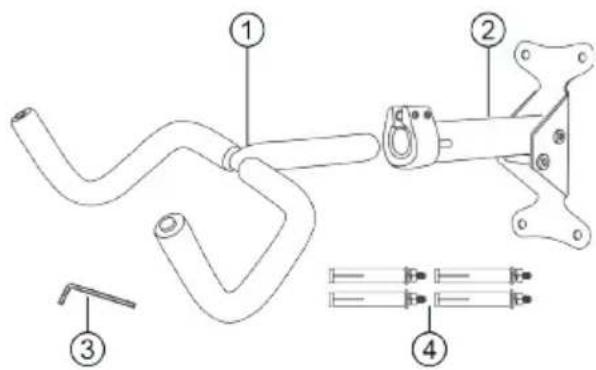

Figure 1 : vue d'ensemble

1 Crochets porteurs
2 Fixation murale avec dispositif de pliage
3 Clé Allen
4 Chevilles pour charges lourdes

5.2 FIXATION AU MUR

Pure mechanical linkage diagram without any text, numbers, or symbols

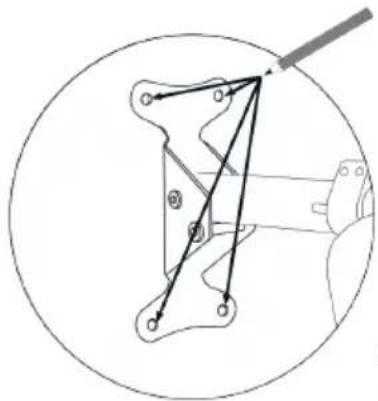

Figure 2 : Marquer les trous de perçage

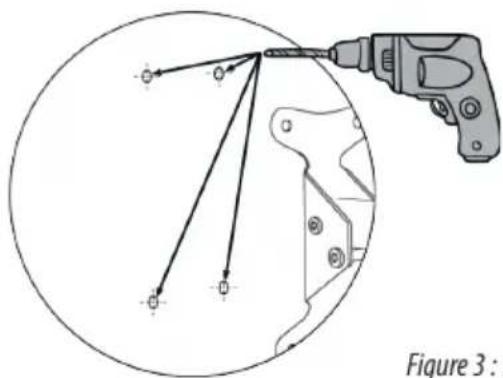

Figure 3 :

Figure 3: Percer les trous

Ø 10 mm 50 mm

Figure 4 : profondeur et diamètre de perçage

Fig. 5 : Éliminer la poussière de perçage

Figure 6 : Utilisation de chevilles pour charges lourdes

Figure 7 : Utilisation de chevilles pour charges lourdes (détail)

Figure 8 : Retirer les écrous et les rondelles

Pure mechanical linkage diagram without any text, numbers, or symbols

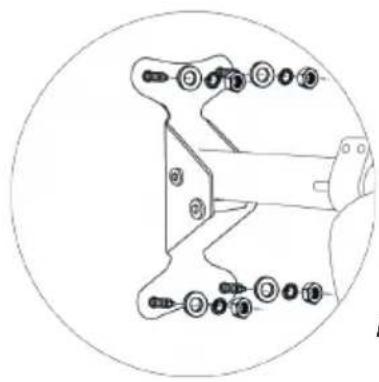

Figure 9 : Installer la fixation murale

Figure 10 : Mettre en place les écrous et les rondelles


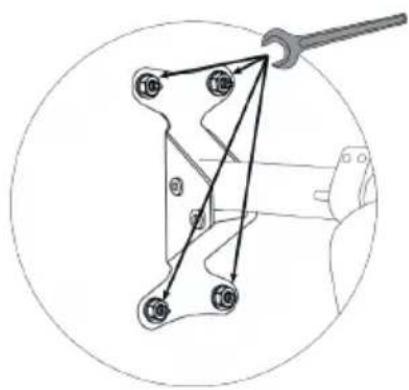

Figure 11 : Serrer les écrous

5.3 MONTAGE DU PORTE-VÉLO MURAL

Figure 13 : Aligner et régler

Figure 14 : Serrer les vis à six pans creux

5.4 REPLIAGE DU PORTE-VÉLO MURAL

Figure 15 : Relever le porte-vélo mural

Figure 16 : Abaisser le porte-vélo mural

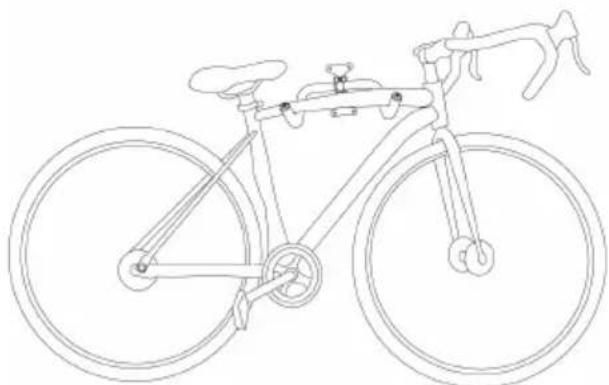

Figure 17 : Suspendre le vélo

6. MAINTENANCE ET ENTRETIEN

Vérifiez régulièrement l'ensemble des raccords vissés. En chargeant et déchargeant le support mural, il est possible que les raccords vissés se desserrent avec le temps.

Le produit ne nécessite aucun entretien mis à part un nettoyage occasionnel avec un chiffon blanc et sec. N'utilisez en aucun cas des produits de nettoyage agressifs ou des solutions chimiques, sans quoi la surface du produit pourrait être endommagée.

7. REMARQUES RELATIVES À LA PROTECTION DE L'ENVIRONNEMENT

Veuillez vous débarrasser de cet appareil dans des conteneurs pour matériaux recyclables ou auprès des services de collecte publics/communaux/cantonaux.

Les matériaux sont recyclables. Par le recyclage, la récupération des matières ou d'autres formes de réutilisation d'appareils usagés, vous contribuez activement à la protection de notre environnement !

FR Cet appareil se recycle À DÉPOSER EN MAGASIN À DÉPOSER EN DECHÉTÉRIE OU Points de collecte sur www.querairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
