Producttype	Fietsmontagestandaard
Merk	Eufab
Model	16421
Maximale draagkracht	30 kg
Gewicht	4,5 kg
Maximale werkhoogte	1,60 m
Maximale framediameter	80 mm
Belangrijkste materialen	Staal (buis)
Belangrijkste functies	Fiets vasthouden voor onderhoud, reparatie of montage
Inbegrepen accessoires	Gereedschapshouder, stuursteun
Gebruik	Binnen, vlakke en stabiele vloer
Frame bevestigingsmechanisme	Frame klem met snelsluiting
Hoogteverstelling	Bovenste telescopische buis met snelsluiting
Rotatie van de klem	Ja, door het losmaken van het rotatiemechanisme
Inklapbaar	Inklapbare standaard voor opslag
Onderhoud en reiniging	Reinig met zachte doek en lauw water; vermijd oplosmiddelen
Veiligheidsinstructies	Niet meer dan 30 kg; niet op de fiets zitten; controleer op schade
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij de fabrikant; niet demonteren
Algemene informatie	Bestemd voor privégebruik; niet industrieel

Veelgestelde vragen - 16421 Eufab

Wat is de maximale draagkracht van de Eufab 16421 standaard?

De maximale draagkracht is 30 kg. Overschrijd deze limiet nooit om letsel of schade te voorkomen.

Hoe bevestig ik een fiets correct op de standaard?

Open de frameklem door de snelsluithendel omhoog te klappen en tegen de klok in te draaien. Plaats het frame op het stevigste punt, sluit de klem door de hendel naar beneden te klappen. Zorg dat u geen kabels knelt.

Kan ik de standaard gebruiken voor een e-bike?

Ja, de standaard is ontworpen voor e-bikes, maar houd rekening met het maximale gewicht van 30 kg en zorg dat u geen elektrische kabels beschadigt bij het vastklemmen.

Hoe stel ik de hoogte van de standaard in?

Trek de bovenste telescopische buis omhoog en zet deze vast door de snelsluithendel tegen de buis te klappen. Indien nodig kunt u de klemkracht aanpassen door aan de hendel te draaien.

Kan de standaard draaien?

Ja, de frameklem kan draaien. Duw hiervoor het kleine ontgrendelhendeltje omhoog, til het vergrendelingshendel op, kantel de klem en klap de hendel weer naar beneden om te vergrendelen.

Hoe installeer ik de gereedschapshouder en de stuursteun?

Plaats de gereedschapshouder in de houder van de onderste telescopische buis. Bevestig de stuursteun aan de telescopische buis en aan het stuur of het voorwiel door de plastic schroeven vast te draaien.

Welk onderhoud heeft de standaard nodig?

Reinig hem met een zachte doek en lauw water. Gebruik geen oplosmiddelen. De blokkeeronderdelen moeten vrij van olie en vet worden gehouden.

Kan ik de standaard opgeklapt opbergen?

Ja, de standaard wordt opgeklapt door de omgekeerde stappen van de opzet. Berg hem op een droge plaats, buiten bereik van kinderen.

Wat moet ik doen als de klem niet genoeg klemt?

Klap de hendel naar achteren, draai hem 1 tot 2 slagen met de klok mee om de klemkracht te vergroten en klap hem weer naar beneden.

Is het veilig om een fiets op de standaard te laten staan?

Ja, als de standaard correct is geïnstalleerd op een vlakke en stabiele ondergrond en de fiets goed is vastgezet. Ga nooit op de gemonteerde fiets zitten en controleer regelmatig op schade.

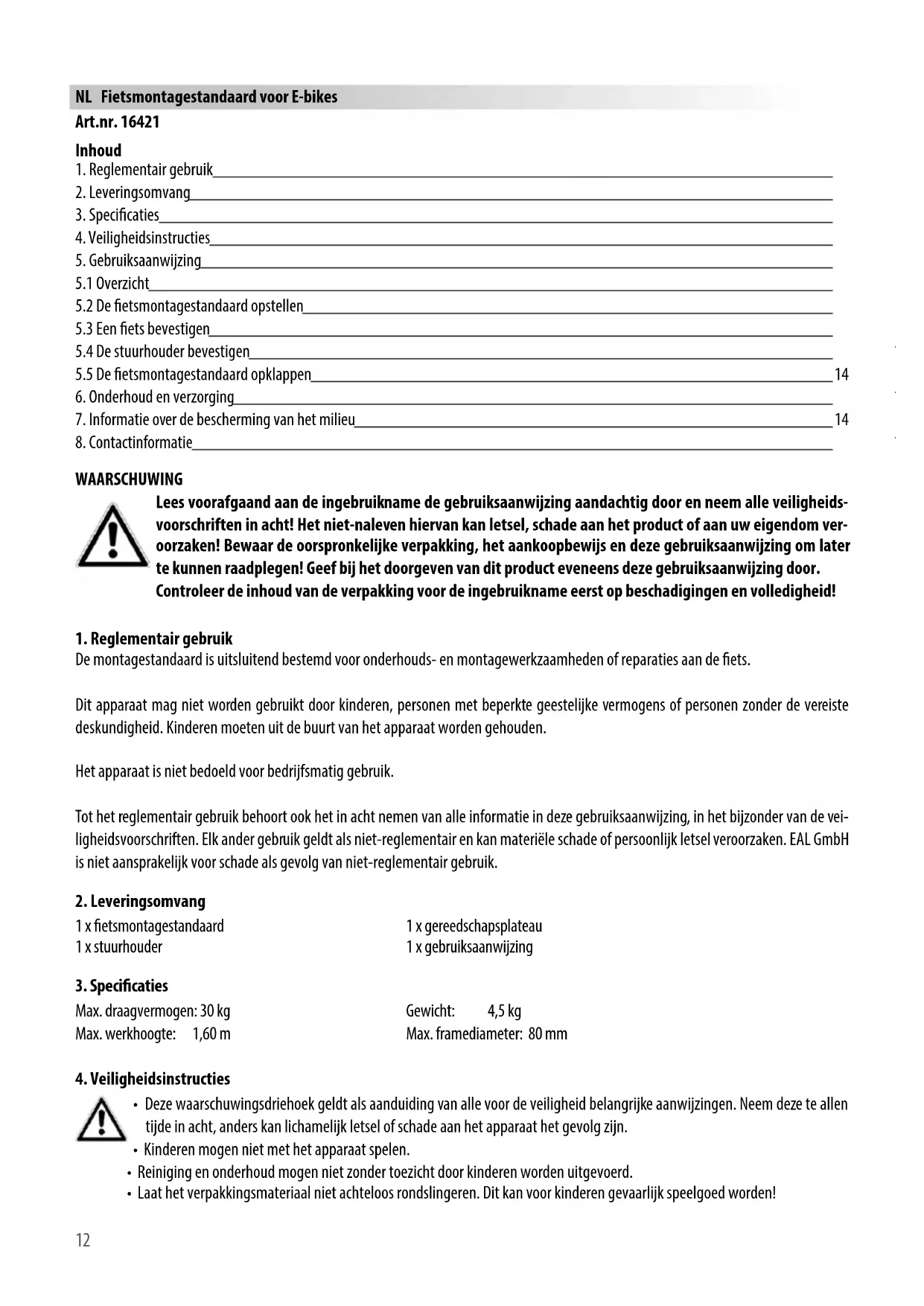

GEBRUIKSAANWIJZING 16421 Eufab

NL Fietsmontagestandaard voor E-bikes

Art.nr. 16421

Inhoud

1. Reglementair gebruik
2. Leveringsomvang
3. Specificaties
4. Veiligheidsinstructies
5. Gebruiksaanwijzing
   5.1 Overzicht
   5.2 De fietsmontagestandaard opstellen
   5.3 Een fiets bevestigen
   5.4 De stuurhouder bevestigen
   5.5 De fietsmontagestandaard opklappen 14
6. Onderhoud en verzorging
7. Informatie over de bescherming van het milieu 14
8. Contactinformatie

WAARSCHUWING

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet-naleven hiervan kan letsel, schade aan het product of aan uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om later te kunnen raadplegen! Geef bij het doorgeven van dit product eveneens deze gebruiksaanwijzing door.

Controleer de inhoud van de verpakking voor de ingebruikname eerst op beschadigingen en volledigheid!

De montagestandaard is uitsluitend bestemd voor onderhouds- en montagewerkzaamheden of reparaties aan de fiets.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder de vereiste deskundigheid. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook het in acht nemen van alle informatie in deze gebruiksaanwijzing, in het bijzonder van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

2. Leveringsomvang

1 x fietsmontagestandaard

1 x gereedschapsplateau

1 x stuurhouder

1 x gebruiksaanwijzing

3. Specifications

Max. draagvermogen: 30 kg

Gewicht: 4,5 kg

Max. werkhoogte: 1,60 m

Max. framediameter: 80 mm

4. Veiligheidsinstructies

• Deze waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!

• Gebruik dit product uitsluitend voor het beoogde doel!
• Wijzig of demonteer de fietsmontagestandaard niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• Plaats de fietsmontagestandaard altijd op een vaste, vlakke en rechte ondergrond. Er bestaat gevaar voor kantelen en letsel.
• Belast de fietsmontagestandaard nooit met meer dan 30 kg. Er bestaat gevaar voor letsel of materiële schade.
• Controleer de fietsmontagestandaard vóór elk gebruik op schade, zoals scheuren of vervormingen. Een beschadigde montagestandaard mag niet worden gebruikt.
• Ga nooit op een fiets zitten die in de montagestandaard is geklemd.
• Let er bij het vastklemmen van het fietsframe op dat er geen kabels of elektrische draden beschadigd raken.
• Let er bij het vastklemmen van het fietsframe op dat u geen kwetsbare fietsframes beschadigt, zoals fietsframes van carbon of dunwandig aluminium.
• Klem het fietsframe zo veel mogelijk boven het eigen zwaartepunt. Er bestaat gevaar voor kantelen en letsel.

5. Gebruiksaanwijzing

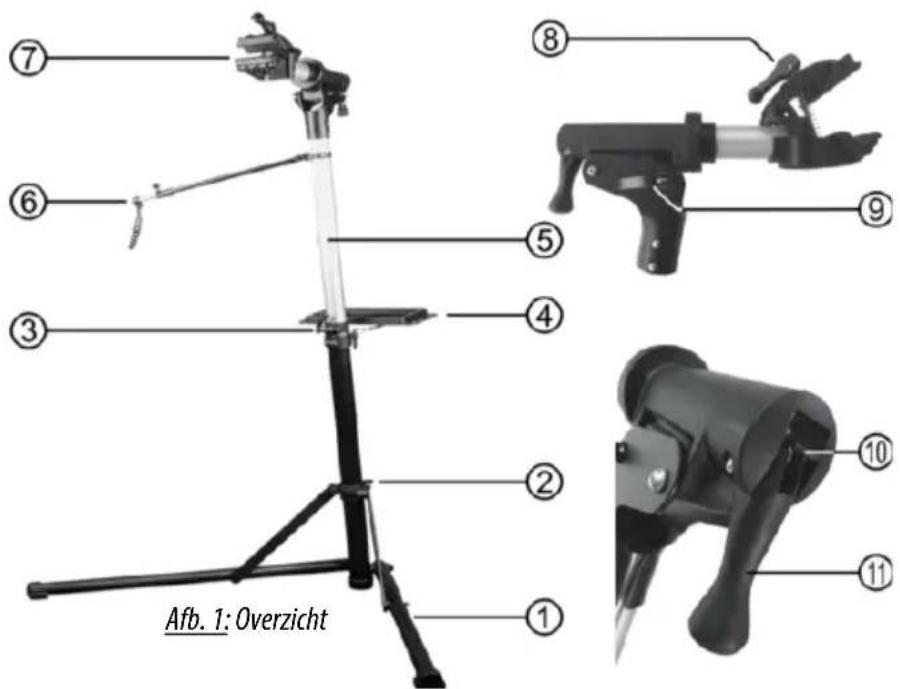

5.1 Overzicht

1 Standaard
2 Snelspanner standaard
3 Snelspanner telescopische buis
4 Gereedschapsplateau
5 Bovenste telescopische buis
6 Stuurhouder
7 Frameklem
8 Snelsluiting frameklem
9 Vergrendeling klapmechaniek
10 Ontgrendeling draaimechaniek
11 Vergrendelingshendel draaimechaniek

7 6 3 4 2 1 8 5 9 10 11 Afb. 1: Overzicht

De fietsmontagestandaard is grotendeels voorgemonteerd. U hoeft alleen het gereedschapsplateau en de stuurhouder te monteren.

5.2 De fietsmontagestandaard opstellen

Klap eerst de standaard (positie 1 in het overzicht) uit elkaar. Zet de standaard vast met de snelspanner (positie 2 in het overzicht). Klap hiertoe de hendel van de snelspanner tegen de buis. Als de bevestiging niet stevig genoeg is, klapt u de hendel terug en draait u deze 1 tot 2 slagen met de klok mee op de schroefdraad. Klap de hendel weer tegen de pijp. Herhaal dit proces totdat de standaard stevig genoeg bevestigd zit.

Trek de bovenste telescopische buis naar buiten (positie 5 in het overzicht). Zet de telescopische buis vast met de snelspanner (positie 3 in het overzicht) door de hendel tegen de buis te klappen. Als de bevestiging niet stevig genoeg is, klapt u de hendel terug en draait u deze 1 tot 2 slagen met de klok mee op de schroefdraad. Klap de hendel weer tegen de pijp. Herhaal dit proces totdat de bovenste telescopische buis stevig genoeg vastzit.

Klap de kop met de frameklem (positie 7 in het overzicht) in de werkstand, afb. 2. Zet de kop vast door de vergrendelingshendel (positie 9 in het overzicht) aan te drukken. Als de bevestiging niet stevig genoeg is, klapt u de hendel terug en draait u deze 1 tot 2 slagen met de klok mee op de schroefdraad. Klap de hendel weer dicht. Herhaal dit proces totdat de kop met de frameklem stevig genoeg vastzit.

Plaats het gereedschapsplateau (positie 4 in het overzicht) in de houder op de onderste telescopische buis.

5.3 Een fiets bevestigen

Open eerst de frameklem (positie 7 in het overzicht) door de hendel van de snelsluiting (positie 8 in het overzicht) omhoog te klappen en tegen de klok in te draaien. Open de frameklem net zover dat de buis van het fietsframe precies tussen de klemklauwen past. Als de frameklem te ver wordt geopend, is het niet mogelijk om de fiets via het sluiten van de snelsluithendel stevig vast te zetten. Experimenteer indien nodig met het instellen van de frameklem voordat u de fiets in de montagestandaard klemt.

Als de fiets uit de frameklem valt, kan dit leiden tot letsel.

Vraag indien mogelijk een tweede persoon om u te helpen als u een fiets in de montagestandaard gaat klemmen.

De fiets moet bij voorkeur zodanig in de montagestandaard worden geplaatst dat de frameklem zich boven het zwaartepunt van de fiets bevindt. Plaats nu de fiets in de frameklem en sluit de snelsluiting. Zorg dat er geen remkabels en elektrische draden bekneld of beschadigd raken. Controleer of de montagestandaard stevig staat.

Als u de fiets in een andere positie wilt zetten of bijvoorbeeld aan de zadelbuis wilt vastklemmen, kunt u de frameklem overeenkomstig verdraaien. Ontgrendel hiertoe het draaimechanisme door de kleine hendel (positie 10 in het overzicht) naar boven te drukken en vervolgens de vergrendelingshendel (positie 11 in het overzicht) omhoog te klappen. De vertanding van het draaimechanisme wordt vrijgegeven, afb. 3.

LET OP: Houd de fiets stevig vast voordat u de vertanding opent.

De fiets kan plotseling in een andere positie draaien. Er bestaat dan gevaar voor letsel.

Stel de frameklem in op de gewenste hoek en duw de vergrendelingshendel weer omlaag. Zorg ervoor dat de tanden weer netjes in elkaar grijpen.

5.4 De stuurhouder bevestigen

Om comfortabel aan uw fiets te kunnen werken, bevestigt u de stuurhouder (positie 6 in het overzicht) met één uiteinde aan de bovenste telescopische buis. Maak de kunststof schroef op de stuurhouder los om de juiste lengte in te stellen. Bevestig het andere uiteinde aan het stuur of voorwiel. Draai de kunststof schroef weer vast. Het voorwiel is nu beveiligd tegen verdraaien.

5.5 De fietsmontagestandaard opklappen

Om de fietsmontagestandaard op te klappen, gaat u in omgekeerde volgorde te werk als beschreven in paragraaf 5.2.

6. Onderhoud en verzorging

Reinig de fietsmontagestandaard met een mild reinigingsmiddel, met warm water en/of een zachte doek. Gebruik geen oplosmiddelen of soortgelijke reinigingsmiddelen omdat deze de fietsmontagestandaard kunnen beschadigen.

Alle vergrendelingselementen moeten vrij van olie en vet worden gehouden.

Bewaar de montagestandaard op een droge plaats. Bescherm de montagestandaard tegen direct zonlicht. Bewaar de de montagestandaard op een goed afgesloten plaats, ontoegankelijk voor kinderen.

7. Informatie over de bescherming van het milieu

Voer de fietsmontagestandaard af volgens de in uw land geldende wetgeving en bepalingen.

8. Contactinformatie

EAL GmbH
