16421 - Vélo Eufab - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de montage pour vélo
Marque	Eufab
Modèle	16421
Capacité de charge maximale	30 kg
Poids	4,5 kg
Hauteur de travail maximale	1,60 m
Diamètre maximal du cadre	80 mm
Matériaux principaux	Acier (tubulaire)
Fonctions principales	Maintien du vélo pour maintenance, réparation ou montage
Accessoires inclus	Porte-outils, support pour guidon
Utilisation	Intérieur, sol plat et stable
Mécanisme de fixation du cadre	Pince pour cadre avec fermeture rapide
Réglage en hauteur	Tube télescopique supérieur avec serrage rapide
Rotation de la pince	Oui, par déverrouillage du mécanisme de rotation
Platitude	Support repliable pour rangement
Entretien et nettoyage	Nettoyage avec chiffon doux et eau tiède; éviter solvants
Consignes de sécurité	Ne pas dépasser 30 kg; ne pas s'asseoir sur le vélo; vérifier l'absence de dommages
Pièces détachées et réparabilité	Pièces disponibles via le fabricant; ne pas démonter
Informations générales	Destiné à un usage privé; non industriel

FOIRE AUX QUESTIONS - 16421 Eufab

Quelle est la capacité de charge maximale du support Eufab 16421 ?

La capacité de charge maximale est de 30 kg. Ne dépassez jamais cette limite pour éviter les blessures ou dommages.

Comment fixer correctement un vélo sur le support ?

Ouvrez la pince pour cadre en relevant le levier de fermeture rapide et en tournant dans le sens inverse des aiguilles. Placez le cadre au point le plus solide, puis fermez la pince en rabattant le levier. Assurez-vous de ne pas pincer les câbles.

Puis-je utiliser le support pour un vélo électrique ?

Oui, le support est conçu pour les vélos électriques, mais respectez le poids maximum de 30 kg et veillez à ne pas endommager les câbles électriques lors du serrage.

Comment régler la hauteur du support ?

Tirez le tube télescopique supérieur vers le haut, puis fixez-le en rabattant le levier de serrage rapide contre le tube. Si nécessaire, ajustez la force de serrage en tournant le levier.

Le support peut-il pivoter ?

Oui, la pince pour cadre peut pivoter. Pour cela, poussez le petit levier de déverrouillage vers le haut, relevez le levier de verrouillage, inclinez la pince, puis rabattez le levier pour verrouiller.

Comment installer le porte-outils et le support pour guidon ?

Insérez le porte-outils dans le support du tube télescopique inférieur. Fixez le support pour guidon au tube télescopique et au guidon ou à la roue avant en serrant les vis en plastique.

Quel entretien nécessite le support ?

Nettoyez-le avec un chiffon doux et de l'eau tiède. N'utilisez pas de solvants. Les éléments de blocage doivent être maintenus exempts d'huile et de graisse.

Puis-je ranger le support plié ?

Oui, le support se replie en suivant les étapes inverses de la mise en place. Rangez-le dans un endroit sec, à l'abri des enfants.

Que faire si la pince ne serre pas assez ?

Rabattez le levier vers l'arrière, tournez-le de 1 à 2 rotations dans le sens des aiguilles pour augmenter la force de serrage, puis rabattez-le à nouveau.

Est-il sécuritaire de laisser un vélo sur le support ?

Oui, si le support est correctement installé sur une surface plane et stable, et que le vélo est bien fixé. Ne vous asseyez jamais sur le vélo monté et vérifiez régulièrement l'absence de dommages.

MODE D'EMPLOI 16421 Eufab

[phone] - 160

[e-mail]

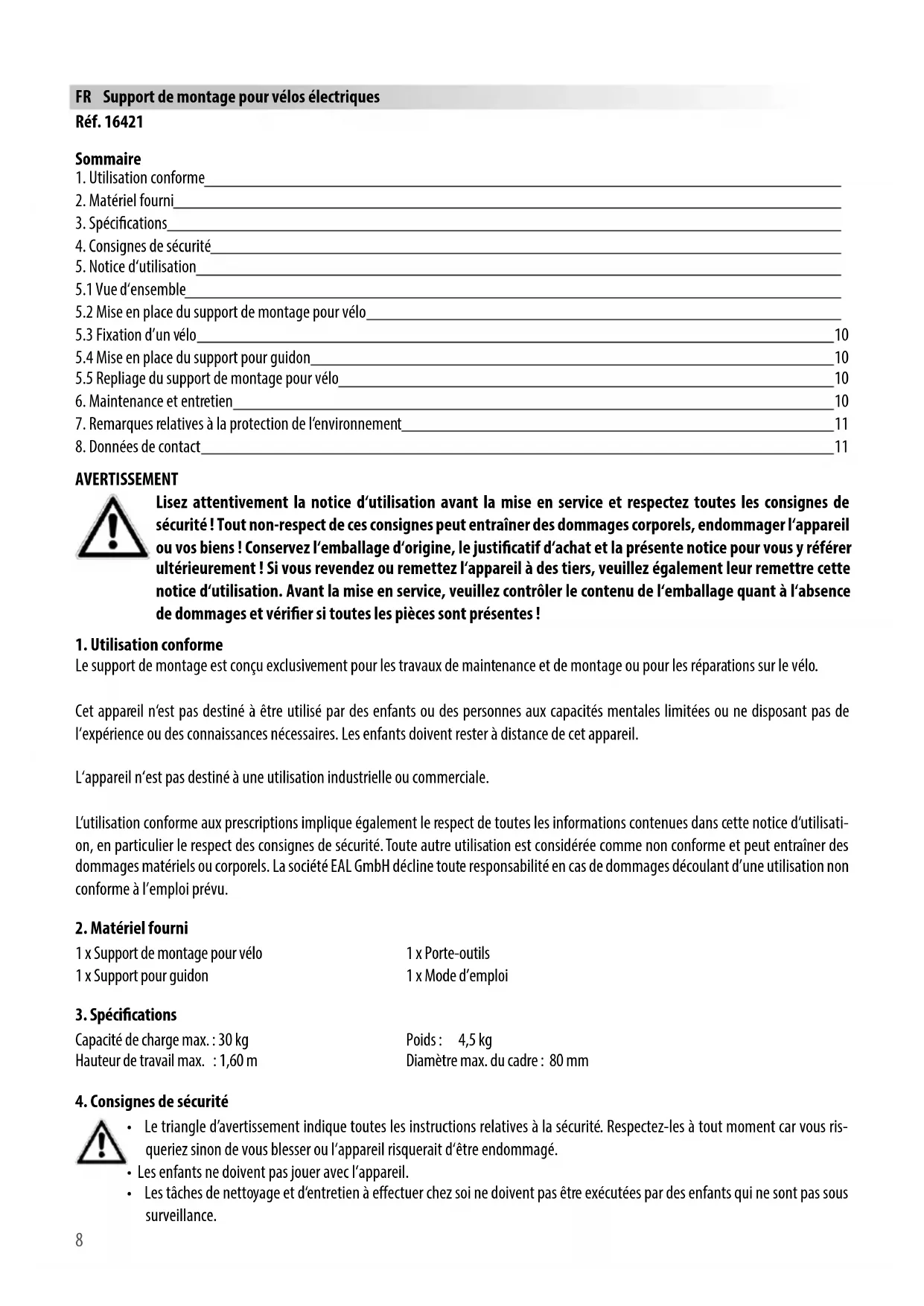

FR Support de montage pour vélos électriques

Réf. 16421

Sommaire

1. Utilisation conforme
2. Matériel fourni
3. Spécifications
4. Consignes de sécurité
5. Notice d'utilisation
   5.1 Vue d'ensemble
   5.2 Mise en place du support de montage pour vélo
   5.3 Fixation d'un vélo 10
   5.4 Mise en place du support pour guidon 10
   5.5 Repliage du support de montage pour vélo 10
6. Maintenance et entretien 10
7. Remarques relatives à la protection de l'environnement 11
8. Données de contact 11

AVERTISSEMENT

Lisez attentivement la notice d'utilisation avant la mise en service et respectez toutes les consignes de sécurité ! Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l'appareil ou vos biens ! Conservez l'emballage d'origine, le justificatif d'achat et la présente notice pour vous y référer ultérieurement ! Si vous revendez ou remettez l'appareil à des tiers, veuillez également leur remettre cette notice d'utilisation. Avant la mise en service, veuillez contrôler le contenu de l'emballage quant à l'absence de dommages et vérifier si toutes les pièces sont présentes !

1. Utilisation conforme

Le support de montage est conçu exclusivement pour les travaux de maintenance et de montage ou pour les réparations sur le vélo.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.

L'appareil n'est pas destiné à une utilisation industrielle ou commerciale.

L'utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans cette notice d'utilisation, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou corporels. La société EAL GmbH décline toute responsabilité en cas de dommages découlant d'une utilisation non conforme à l'emploi prévu.

2. Matériel fourni

1 x Support de montage pour vélo

1 x Porte-outils

1 x Support pour guidon

1 x Mode d'emploi

3. Spécifications

Capacité de charge max. : 30 kg

Poids: 4,5 kg

Hauteur de travail max. : 1,60 m

Diamètre max. du cadre : 80 mm

4. Consignes de sécurité

• Le triangle d'avertissement indique toutes les instructions relatives à la sécurité. Respectez-les à tout moment car vous risqueriez sinon de vous blesser ou l'appareil risquerait d'être endommagé.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les tâches de nettoyage et d'entretien à effectuer chez soi ne doivent pas être exécutées par des enfants qui ne sont pas sous surveillance.

• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants !
• N'utilisez cet appareil qu'aux fins pour lesquelles il a été prévu !
• Ne jamais manipuler ni démonter le support de montage pour vélo !
• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont indiqué(e)s dans la notice d'utilisation ou dont l'utilisation est conseillée par le fabricant !
• Placez toujours le support de montage pour vélo sur une surface solide et plane. Il existe un risque de basculement et de blessures.
• Ne chargez jamais le support de montage pour vélo de plus de 30 kg. il existe un risque de blessures ou de dommages matériels.
• Avant chaque utilisation, vérifiez si le support de montage pour vélo présente des dommages, tels que des fissures ou des déformations. N'utilisez pas un support de montage endommagé.
• Ne vous asseyez jamais sur un vélo monté sur le support.
• Lorsque vous serrez le cadre du vélo, veillez à ne pas endommager les câbles de frein ou les câbles électriques.
• Lorsque vous serrez le vélo, veillez à ne pas endommager les cadres faits à partir de matériaux moins résistants, tels que le carbone ou l'aluminium.
• Serrez toujours le cadre du vélo là où il est le plus résistant. Il existe un risque de basculement et de blessures.

5. Notice d'utilisation

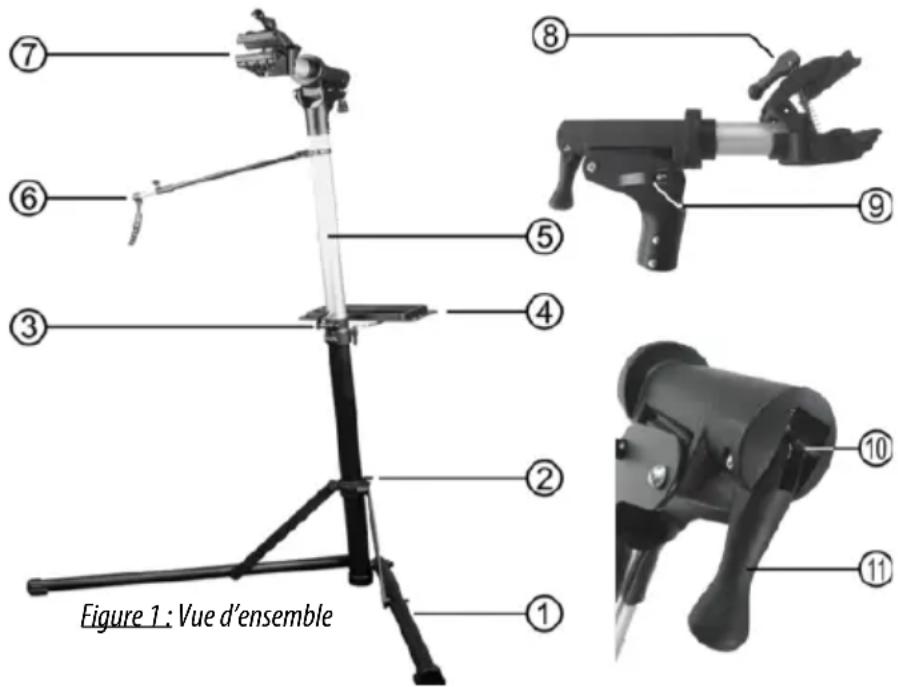

5.1 Vue d'ensemble

1 Pied
2 Mécanisme de serrage rapide sur le pied
3 Mécanisme de serrage rapide sur le pied
4 Porte-outils
5 Tube télescopique supérieur
6 Support pour guidon
7 Pince pour cadre
8 Pince à fermeture rapide pour cadre
9 Verrouillage de l'articulation rabattable
10 Déverrouillage du mécanisme de rotation
11 Levier de verrouillage du mécanisme de rotation

Figure 1: Vue d'ensemble

Le support de montage pour vélo est en grande partie prémonté. Vous ne devez monter que le porte-outils et le support pour guidon.

5.2 Mise en place du support de montage pour vélo

Dépliez d'abord le pied (position 1 dans la vue d'ensemble). Fixez le pied avec le dispositif de serrage rapide (position 2 dans la vue d'ensemble). Pour cela, rabattez le levier du dispositif de serrage rapide sur le tube. En cas de force de serrage insuffisante, rabattez le levier vers l'arrière et tournez-le de 1 à 2 rotations dans le sens des aiguilles d'une montre. Rabattez à nouveau le levier contre le tube. Répétez ce processus jusqu'à ce que le pied soit fixé de manière suffisamment ferme.

Tirez le tube télescopique supérieur (position 5 dans la vue d'ensemble). Fixez le tube télescopique avec le dispositif de serrage rapide (position 3 dans la vue d'ensemble) en rabattant le levier contre le tube. En cas de force de serrage insuffisante, rabattez le levier vers l'arrière et tournez-le de 1 à 2 rotations dans le sens des aiguilles d'une montre. Rabattez à nouveau le levier contre le tube. Répétez ce processus jusqu'à ce que le tube télescopique supérieur soit fixé suffisamment fermement.

Rabattez la tête de la pince pour cadre (position 7 dans la vue d'ensemble) en position de travail, Fig. 2. Fixez la tête en appuyant sur le levier du verrouillage (position 9 dans la vue d'ensemble). En cas de force de serrage insuffisante, rabattez le levier vers l'arrière et tournez-le de 1 à 2 rotations dans le sens des aiguilles d'une montre. Rabattez à nouveau le levier. Répétez ce processus jusqu'à ce que la tête avec la pince pour cadre soit fixée de manière suffisamment ferme.

Insérez le porte-outils (position 4 dans la vue d'ensemble) dans le support du tube télescopique inférieur.

5.3 Fixation d'un vélo

Ouvrez d'abord la pince pour cadre (position 7 dans la vue d'ensemble) en relevant le levier du dispositif de fermeture rapide (position 8 dans la vue d'ensemble) et en le tournant dans le sens inverse des aiguilles d'une montre. Ouvrez la pince pour cadre jusqu'à ce que le tube du cadre de vélo rentre dans les mâchoires de serrage et pas davantage. Si la pince pour cadre est trop ouverte, il n'est alors pas possible de fixer le vélo de façon sûre en fermant le levier de fermeture rapide. Le cas échéant, effectuez quelques essais pour ajuster la fixation du cadre avant de serrer le vélo dans le support de montage.

La chute du vélo hors de la pince pour cadre peut provoquer des blessures.

Si possible, demandez à quelqu'un de vous aider lorsque vous serrez un vélo sur le support de montage.

Le vélo doit être placé si possible dans le support de montage de sorte que la pince pour cadre soit située sur le point le plus solide du vélo. Placez maintenant le vélo dans la pince pour cadre et fermez le dispositif de fermeture rapide. Veillez à ne pas pincer ou endommager les câbles de frein ou les câbles électriques. Vérifiez que le support de montage soit stable.

Si vous souhaitez fixer le vélo dans une autre position ou, par ex. au niveau du tube de la selle, il est possible d'orienter la pince pour cadre afin d'y parvenir. Pour cela, desserrez le verrouillage du mécanisme de rotation en poussant le petit levier (position 10 dans la vue d'ensemble) vers le haut et relevez ensuite le levier de verrouillage (position 11 dans la vue d'ensemble). La denture du mécanisme de rotation est déverrouillée, Fig. 3.

ATTENTION : Maintenez le vélo avant d'ouvrir la denture. Le vélo peut soudainement pivoter dans une autre position. Il y a risque de blessure.

Inclinez la pince pour cadre tel que nécessaire et poussez à nouveau le levier de verrouillage vers le bas. Assurez-vous que la denture s'emboîte à nouveau proprement.

5.4 Mise en place du support pour guidon

Afin de pouvoir travailler confortablement sur votre vélo, fixez une extrémité du support pour guidon (position 6 dans la vue d'ensemble) au tube télescopique. Desserrez la vis en plastique du support pour guidon afin de régler la longueur souhaitée. Fixez l'autre extrémité au guidon ou à la roue avant. Resserrez les vis en plastique. La roue ne peut désormais plus bouger.

5.5 Repliage du support de montage pour vélo

Pour replier le support de vélo, procédez dans l'ordre inverse, tel que décrit au paragraphe 5.2.

6. Maintenance et entretien

Nettoyez le support de montage pour vélo avec un produit nettoyant doux, de l'eau tiède et / ou un chiffon doux. N'utilisez pas de solvants ou de produits similaires car ceux-ci risquent d'endommager le support de montage pour vélo.

Tous les éléments de blocage doivent être maintenus exempts d'huile et de graisse.

Conservez le support de montage dans un endroit sec. Protégez le support de montage du rayonnement solaire direct. Rangez le support de montage dans un endroit fermé à clé et à l'abri des enfants.

7. Remarques relatives à la protection de l'environnement

Éliminez le support de montage pour vélo conformément aux lois et dispositions légales en vigueur dans votre pays.

8. Données de contact

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal Allemagne

[phone] [phone] - 160

[e-mail] www.eal-vertrieb.com
