Tipo di prodotto	Supporto di montaggio per bicicletta
Marca	Eufab
Modello	16421
Capacità di carico massima	30 kg
Peso	4,5 kg
Altezza di lavoro massima	1,60 m
Diametro massimo del telaio	80 mm
Materiali principali	Acciaio (tubolare)
Funzioni principali	Mantenimento della bicicletta per manutenzione, riparazione o montaggio
Accessori inclusi	Portautensili, supporto per manubrio
Utilizzo	Interno, pavimento piatto e stabile
Meccanismo di fissaggio del telaio	Morsetto per telaio con chiusura rapida
Regolazione in altezza	Tubo telescopico superiore con serraggio rapido
Rotazione del morsetto	Sì, sbloccando il meccanismo di rotazione
Ripiegabilità	Supporto pieghevole per riporre
Manutenzione e pulizia	Pulire con panno morbido e acqua tiepida; evitare solventi
Istruzioni di sicurezza	Non superare i 30 kg; non sedersi sulla bicicletta; verificare l'assenza di danni
Ricambi e riparabilità	Ricambi disponibili tramite il produttore; non smontare
Informazioni generali	Destinato ad uso privato; non industriale

Domande frequenti - 16421 Eufab

Qual è la capacità di carico massima del supporto Eufab 16421?

La capacità di carico massima è di 30 kg. Non superare mai questo limite per evitare lesioni o danni.

Come fissare correttamente una bicicletta sul supporto?

Aprire il morsetto per telaio sollevando la leva di chiusura rapida e ruotando in senso antiorario. Posizionare il telaio nel punto più solido, quindi chiudere il morsetto abbassando la leva. Assicurarsi di non schiacciare i cavi.

Posso usare il supporto per una bicicletta elettrica?

Sì, il supporto è progettato per biciclette elettriche, ma rispettare il peso massimo di 30 kg e fare attenzione a non danneggiare i cavi elettrici durante il serraggio.

Come regolare l'altezza del supporto?

Estrarre il tubo telescopico superiore verso l'alto, quindi fissarlo abbassando la leva di serraggio rapido contro il tubo. Se necessario, regolare la forza di serraggio ruotando la leva.

Il supporto può ruotare?

Sì, il morsetto per telaio può ruotare. Per farlo, spingere la piccola leva di sblocco verso l'alto, sollevare la leva di blocco, inclinare il morsetto, quindi abbassare la leva per bloccare.

Come installare il portautensili e il supporto per manubrio?

Inserire il portautensili nel supporto del tubo telescopico inferiore. Fissare il supporto per manubrio al tubo telescopico e al manubrio o alla ruota anteriore serrando le viti in plastica.

Che manutenzione richiede il supporto?

Pulirlo con un panno morbido e acqua tiepida. Non utilizzare solventi. Gli elementi di bloccaggio devono essere tenuti privi di olio e grasso.

Posso riporre il supporto piegato?

Sì, il supporto si piega seguendo le fasi inverse del montaggio. Riporlo in un luogo asciutto, lontano dalla portata dei bambini.

Cosa fare se il morsetto non stringe abbastanza?

Abbassare la leva all'indietro, ruotarla di 1-2 giri in senso orario per aumentare la forza di serraggio, quindi abbassarla di nuovo.

È sicuro lasciare una bicicletta sul supporto?

Sì, se il supporto è installato correttamente su una superficie piana e stabile, e la bicicletta è ben fissata. Non sedersi mai sulla bicicletta montata e verificare regolarmente l'assenza di danni.

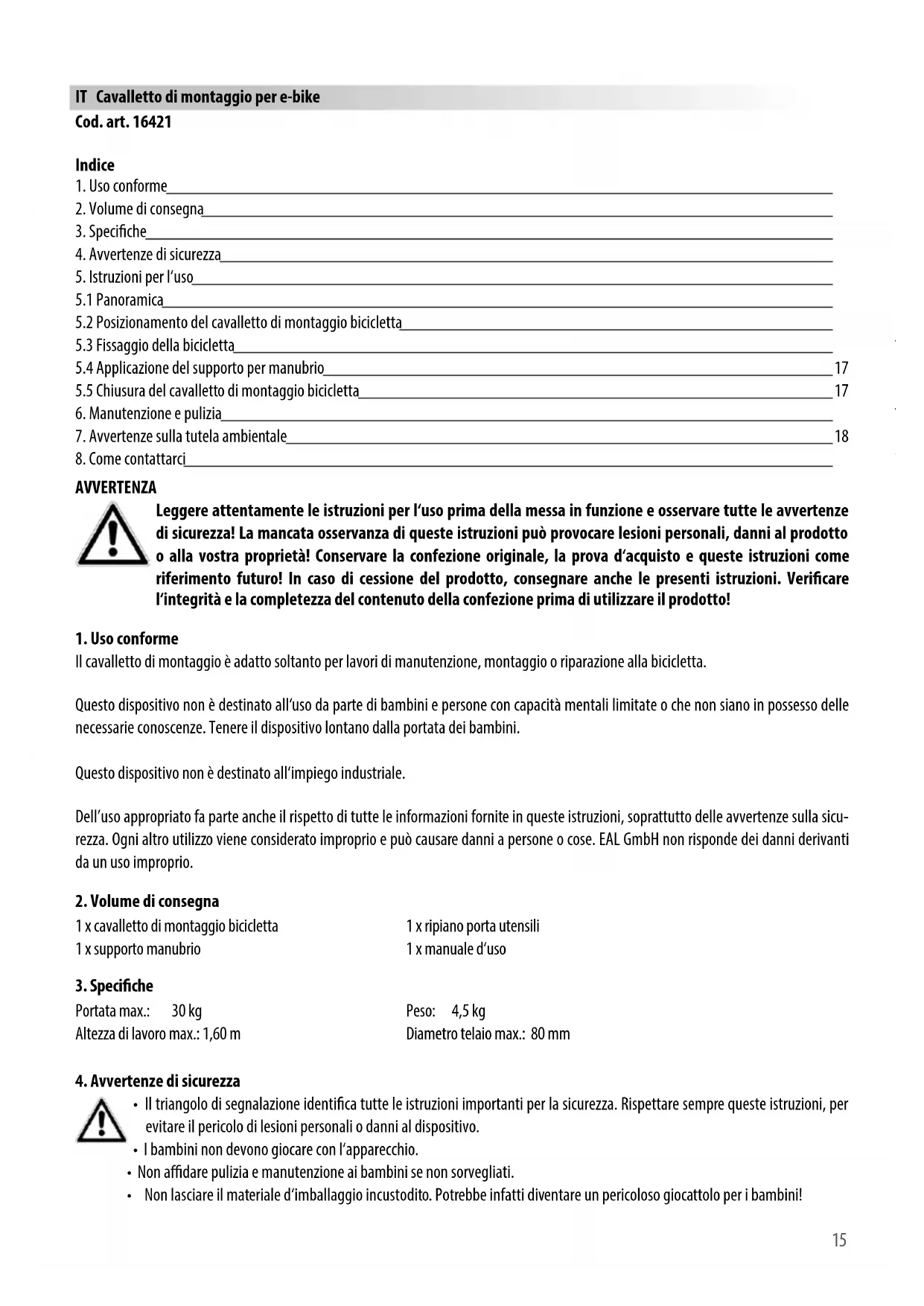

MANUALE UTENTE 16421 Eufab

IT Cavalletto di montaggio per e-bike

Cod. art. 16421

Indice

1. Uso conforme
2. Volume di consegna
3. Specifiche
4. Avvertenze di sicurezza
5. Istruzioni per l'uso
   5.1 Panoramica
   5.2 Posizionamento del cavalletto di montaggio bicicletta
   5.3 Fissaggio della bicicletta
   5.4 Applicazione del supporto per manubrio 17
   5.5 Chiusura del cavalletto di montaggio bicicletta 17
6. Manutenzione e pulizia
7. Avvertenze sulla tutela ambientale 18
8. Come contattarci

AVVERTENZA

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni. Verificare l'integrità e la completezza del contenuto della confezione prima di utilizzare il prodotto!

1. Uso conforme

Il cavalletto di montaggio è adatto soltanto per lavori di manutenzione, montaggio o riparazione alla bicicletta.

Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

Dell'uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. Volume di consegna

1 x cavalletto di montaggio bicicletta 1 x ripiano porta utensili
1 x supporto manubrio 1 x manuale d'uso

3. Specifiche

Portata max.: 30 kg Peso: 4,5 kg
Altezza di lavoro max.: 1,60 m Diametro telaio max.: 80 mm

4. Avvertenze di sicurezza

• Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• I bambini non devono giocare con l'apparecchio.
  • Non affidare pulizia e manutenzione ai bambini se non sorvegliati.
  • Non lasciare il materiale d'imballaggio incustodito. Potrebbe infatti diventare un pericoloso giocattolo per i bambini!

• Utilizzare questo prodotto solo per lo scopo previsto!
  • Non manipolare né scomporre il cavalletto di montaggio per bicicletta!
  • Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!
• Posizionare il cavalletto di montaggio sempre su una superficie robusta, piana e orizzontale. Altrimenti si rischiano il ribaltamento e lesioni personali.
• Non sollecitare mai il cavalletto di montaggio con un peso superiore a 30 kg. Altrimenti si rischiano lesioni personali e danni materiali.
• Controllare sempre il cavalletto di montaggio prima di utilizzarlo per accertarsi che non sia danneggiato, ovvero non presenti incrinature o deformazioni. Non usare il cavalletto di montaggio se danneggiato.
• Non sedersi mai sulla bicicletta quando è fissata al cavalletto di montaggio.
• Durante il fissaggio del telaio della bicicletta, fare attenzione a non danneggiare i tiranti o i cavi elettrici.
• Durante il fissaggio del telaio della bicicletta, accertarsi che non vengano danneggiati i telai più delicati, come quelli in carbonio o in alluminio sottile.
• Se possibile, fissare il telaio sempre al di sopra del suo baricentro. Altrimenti si rischiano il ribaltamento e lesioni personali.

5. Istruzioni per l'uso

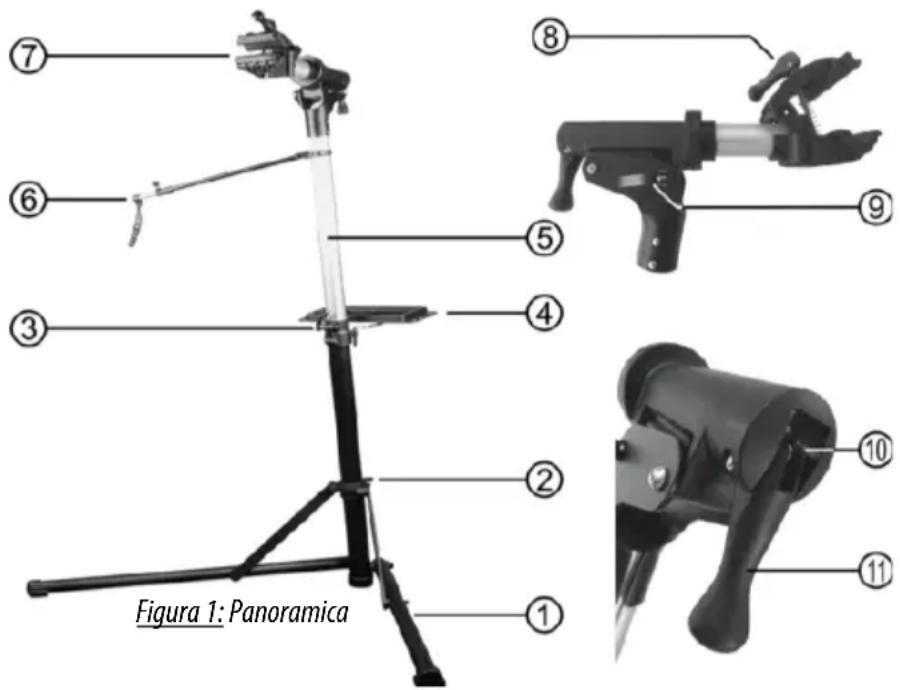

5.1 Panoramica

1 Piede di appoggio
2 Bloccaggio rapido piede di appoggio
3 Bloccaggio rapido tubo telescopico
4 Ripiano porta utensili
5 Tubo telescopico superiore
6 Supporto manubrio
7 Morsetto telaio
8 Aggancio rapido morsetto telaio
9 Bloccaggio giunto pieghevole
10 Sbloccaggio meccanismo rotante
11 Leva di bloccaggio meccanismo rotante

Figura 1: Panoramica

Il cavalletto di montaggio per bicicletta è in gran parte preassemblato. Da montare sono soltanto il ripiano porta utensili e il supporto per manubrio.

5.2 Posizionamento del cavalletto di montaggio bicicletta

Aprire innanzitutto il piede di appoggio (pos. 1 dello schema). Bloccare il piede di appoggio con il bloccaggio rapido (pos. 2 dello schema). A tale scopo, ribaltare la leva del bloccaggio rapido verso il tubo. Se il fissaggio non dovesse essere sufficiente, ribaltare la leva all'indietro e ruotarla sulla filettatura in senso orario con 1 o 2 giri. Ribaltare la leva nuovamente verso il tubo. Ripetere questa operazione fino a quando il piede di appoggio non è sufficientemente fissato.

Estrarre il tubo telescopico superiore (pos. 5 dello schema). Fissare il tubo telescopico con il bloccaggio rapido (pos. 3 dello schema) ribaltando la leva verso il tubo. Se il fissaggio non dovesse essere sufficiente, ribaltare la leva all'indietro e ruotarla sulla filettatura in senso orario con 1 o 2 giri. Ribaltare la leva nuovamente verso il tubo. Ripetere questa operazione fino a quando il tubo telescopico superiore non è sufficientemente fissato.

Ribaltare la testa insieme al morsetto per il telaio (pos. 7 dello schema) verso la posizione di lavoro, figura 2. Fissare la testa premendo sulla leva del bloccaggio (pos. 9 dello schema). Se il fissaggio non dovesse essere sufficiente, ribaltare la leva all'indietro e ruotarla sulla filettatura in senso orario con 1 o 2 giri. Ribaltare di nuovo la leva. Ripetere questa operazione fino a quando la testa insieme al morsetto non è sufficientemente fissata.

Introdurre il ripiano porta utensili (pos. 4 dello schema) nell'apposito supporto del tubo telescopico inferiore.

5.3 Fissaggio della bicicletta

Aprire innanzitutto il morsetto per il telaio (pos. 7 dello schema) sollevando la leva dell'aggancio rapido (pos. 8 dello schema) e ruotare in senso antiorario. Aprire il morsetto quanto basta per introdurre il tubo del telaio della bicicletta con precisione tra le ganasce di serraggio. Se il morsetto è aperto eccessivamente, è impossibile fissare la bicicletta in sicurezza chiudendo la leva dell'aggancio rapido. Prima di fissare la bicicletta al cavalletto di montaggio, effettuare eventualmente alcune prove di regolazione del morsetto.

La caduta della bicicletta dal morsetto costituisce un rischio per lesioni personali.

Per fissare la bicicletta al cavalletto di montaggio, se possibile farsi aiutare da una seconda persona.

La bicicletta va posizionata nel cavalletto di montaggio in modo tale che il morsetto per il telaio si trovi al di sopra del baricentro della bicicletta. A questo punto, posizionare la bicicletta nel morsetto e chiudere l'aggancio rapido. Accertarsi di non bloccare né danneggiare i cavi dei freni e i cavi elettrici. Controllare che il cavalletto di montaggio sia posizionato saldamente.

Nel caso in cui si desideri fissare la bicicletta in una posizione diversa o ad es. dal cannotto reggisella, è possibile ruotare il morsetto per telaio. A tale scopo occorre allentare il bloccaggio del meccanismo rotante spingendo verso l'alto la leva piccola (pos. 10 dello schema), quindi sollevando la leva di bloccaggio (pos. 11 dello schema). Così facendo si libera la dentatura del meccanismo rotante, figura 3.

ATTENZIONE: prima di aprire la dentatura, tenere la bicicletta saldamente. La bicicletta può improvvisamente ruotare verso un'altra posizione. Si rischierebbe di subire lesioni.

Regolare il morsetto per telaio con la necessaria inclinazione e spingere la leva di bloccaggio nuovamente verso il basso. Assicurarsi che la dentatura si innesti correttamente.

5.4 Applicazione del supporto per manubrio

Per poter lavorare comodamente alla propria bicicletta, applicare il supporto per manubrio (pos. 6 dello schema) fissando una delle due estremità al tubo telescopico superiore. Allentare la vite di plastica del supporto per impostare la giusta lunghezza. Fissare l'altra estremità al manubrio o alla ruota anteriore. Stringere di nuovo la vite di plastica. La ruota anteriore è ora protetta dalla rotazione.

5.5 Chiusura del cavalletto di montaggio bicicletta

Per chiudere il cavalletto di montaggio per bicicletta, procedere in ordine inverso di come descritto nel capitolo 5.2.

6. Manutenzione e pulizia

Pulire il cavalletto di montaggio per bicicletta con un detergente delicato, acqua calda e/o un panno morbido. Non usare solventi o detergenti simili, perché potrebbero danneggiare il cavalletto di montaggio.

Tutti gli elementi di fissaggio devono essere mantenuti privi di olio e grasso.

Conservare il cavalletto di montaggio in un luogo asciutto. Proteggere il cavalletto di montaggio dai raggi solari diretti. Conservare il cavalletto di montaggio in un luogo sicuro, chiuso e inaccessibile ai bambini.

7. Avvertenze sulla tutela ambientale

Smaltire il cavalletto di montaggio per bicicletta in conformità alle leggi e disposizioni in vigore nel proprio paese.

8. Come contattarci

EAL GmbH
