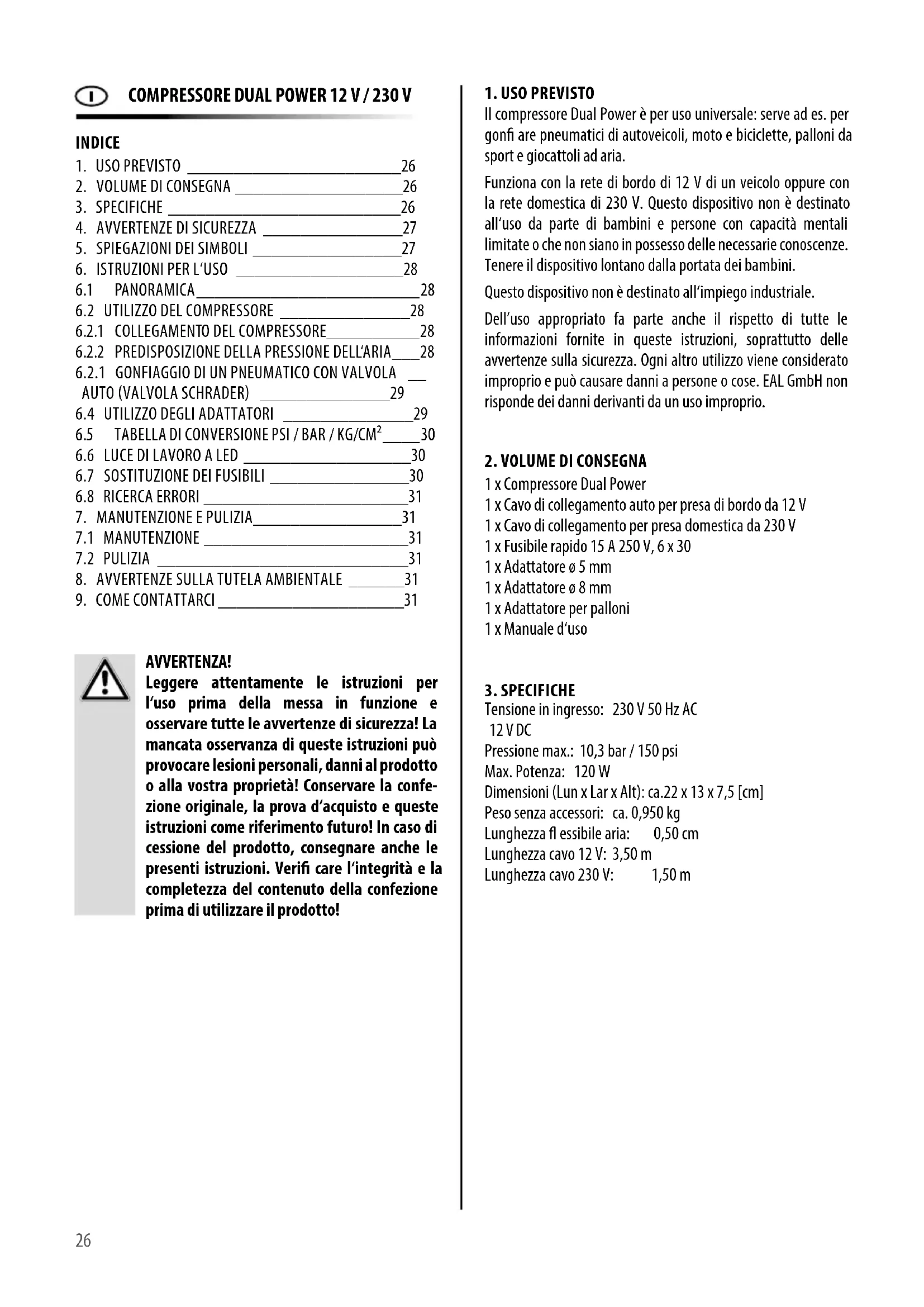

1. USO PREVISTO

Il compressore Dual Power è per uso universale: serve ad es. per gonfi are pneumatici di autoveicoli, moto e biciclette, palloni da sport e giocattoli ad aria.

Funziona con la rete di bordo di 12 V di un veicolo oppure con la rete domestica di 230 V. Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

Dell'uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. VOLUME DI CONSEGNA

1 x Compressore Dual Power
1 x Cavo di collegamento auto per presa di bordo da 12 V
1 x Cavo di collegamento per presa domestica da 230 V
1 x Fusibile rapido 15 A 250 V, 6 x 30
1 x Adattatore ø 5 mm
1 x Adattatore ø 8 mm
1 x Adattatore per palloni
1 x Manuale d'uso

3. SPECIFICHE

Tensione in ingresso: 230 V 50 Hz AC 12 V DC

Pressione max.: 10,3 bar / 150 psi

Max. Potenza: 120 W

Dimensioni (Lun x Lar x Alt): ca.22 x 13 x 7,5 [cm]

Peso senza accessori: ca. 0,950 kg

Lunghezza fl essibile aria: 0,50 cm

Lunghezza cavo 12 V: 3,50 m

Lunghezza cavo 230 V: 1,50 m

4. AVVERTENZE DI SICUREZZA

• Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• I bambini non devono giocare con l'apparecchio.
• Non affidare pulizia e manutenzione ai bambini se non sorvegliati.
• Non lasciare il materiale d'imballaggio in giro con noncuranza. Questo può diventare un giocattolo pericoloso per i bambini!
• Utilizzare questo prodotto solo per lo scopo previsto!
• Non manomettere né smontare il prodotto!
• Aumentare la pressione dell'aria per gli oggetti da gonfiare non oltre i valori raccomandati dal produttore!
• Proteggere il compressore e i suoi componenti dall'umidità!
• Non lasciare mai da solo il compressore durante il funzionamento!
• Tenere il dispositivo lontano dalla portata dei bambini e vietare loro l'utilizzo!
• Non coprire mai le aperture di ventilazione mentre il compressore è in funzione.
• Nel caso in cui il compressore dovesse emettere rumori insoliti o surriscaldarsi, spegnerlo immediatamente e lasciarlo raffreddare per almeno 20 minuti!
• Controllare il compressore prima della messa in funzione. I componenti danneggiati, incrinati o rotti devono essere sostituiti esclusivamente da tecnici qualificati!
• Non esporre mai il compressore al gelo, alla pioggia o a temperature superiori a 30°C o inferiori a - 30°C!
  • Non utilizzare mai su persone o animali!
• Assicurarsi che il tubo flessibile e il cavo non siano esposti a spigoli vivi, olio od oggetti troppo caldi!
• Controllare sempre che la pressione di gonfiaggio sia corretta (consultare a tal proposito la guida d'uso del proprio veicolo). Il compressore può fornire una pressione max. di 10,3 bar. Se la pressione è eccessiva, si rischia di provocare un'esplosione o subire lesioni.
• Non lasciare funzionare il compressore mai per più di 10 min ininterrottamente, altrimenti si rischia che si surriscaldi. Dopo 10 min, spegnere il compressore e lasciarlo raffreddare completamente (per almeno 20 min) prima di rimetterlo in funzione. Non lasciare il compressore in funzione mai senza sorveglianza.
• A motore spento, il compressore può fare scaricare la batteria del veicolo.

• Se il compressore viene utilizzato con il motore del veicolo acceso, assicurarsi che il garage o il capannone siano ben ventilati. Pericolo di asfissia!
• Se non viene utilizzato, separare il compressore dall'alimentazione elettrica.
• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!

5. SPIEGAZIONI DEI SIMBOLI

Conforme alle direttive CE

I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici

I dispositivi contrassegnati con questo simbolo sono destinati all'uso domestico (in ambienti asciutti)

Alloggiamento protettivo isolato (classe di protezione II)

Leggere le istruzioni d'uso

6. ISTRUZIONI PER L'USO

6.1 PANORAMICA

1 Interruttore ON / OFF

2 Interruttore per luce di lavoro a LED

3 Display con pulsanti di impostazione

4 Ingresso 12 V

5 Ingresso 230 V

6 Luce di lavoro a LED

7 Tubo essibileia con collegamento dell'autovalvola

11 Unità per la pressione

9 (R) per l'impostazi

12 Indicatore di pressione

delle unità di misura

13 Cavo di collegamento 12 per auto

10 Pulsante (-)

0.00 ⑫ ⑪ ⑧ ⑨ ⑩

14 Cavo di collegamento a 236VAdattatore ∅ 8 mm

15 Adattatore a sfera

17 Adattatore ∅ 5 mm

Prima di collegare il compressore, accertarsi che sia spento. L'interruttore ON/OFF (pos. 1 nella panoramica) non deve essere premuto.

Per poter lavorare con il compressore, rimuovere prim dell'aria ( pos. 7 nella panoramica) dal suo supporto dell'unità.

6.2.1 COLLEGAMENTO DEL COMPRESSORE

ATTENZIONE

Non collegare il compressore mai contemporaneamente alla rete domestica di 230 V e alla presa di 12 V di un veicolo.

COLLEGAMENTO ALLA PRESA DI CORRENTE DA 12 V DEL VEICOLO:

Inserire il connettore del cavo di collegamento dell'au (pos. 13 nella panoramica) nell'ingresso a 12 V del con (pos. 13 nella panoramica) all'ingresso 12 V (pos. panoramica) del compressore. Quindi inserire il del collegamento nella presa del veicolo. Su alcuni l'accensione deve essere inserita perché la presa di b attiva.

A motore spento, il compressore può fare scaricare la batteria del veicolo.

Se il compressore viene utilizzato con il motore del veicolo acceso, assicurarsi che il garage o il capannone siano ben ventilati. Pericolo di asfi ssia!

COLLEGAMENTO ALLA PRESA DI CORRENTE DA 230 V:

Inserire la spina del cavo di collegamento a 230 V (pos. panoramica) nell'ingresso a 230 V (pos. 5 nella panora compressore. Inserire quindi la spina del cavo di colle nella presa di casa.

Dopo il collegamento elettrico del compressore, si display ( pos. 3 nella panoramica).

6.2.2 PREDISPOSIZIONE DELLA PRESSIONE DELL'ARIA

Selezionare l'unità in cui visualizzare la pressione premendo il tasto (R) (pos. 9 nella panoramica). Prupipetutamente, è possibile impostare le seguenti PSI - BAR - kg/cm².

Premendo il pulsante (+) (pos. 8 nella panoramica) aumentare il valore, premendo il pulsante (-) (pos. 1 panoramica) si può diminuire il valore.

Durante il processo di impostazione, il display lampegg Se non vengono e ettuate altre impostazioni, il visualizza il valore 0,00 in modo continuo dopo circa 3

Vengono salvate le ultime impostazioni. Do riaccensione, vengono nuovamente impostatora si desidera lavorare con altri valori, è neci eseguire una nuova preimpostazione.

6.2.1 GONFIAGGIO DI UN PNEUMATICO CON VALVOLA AUTO (VALVOLA SCHRADER)

Aprire il bloccaggio dell'attacco della valvola

Applicare l'attacco sulla valvola

Bloccare l'attacco della valvola

Ora si può gonfi are il pneumatico con il compressore

Premere l'interruttore ON/OFF (pos. 1 nella panoramica) per avviare il processo di riempimento. Durante il processo di riempimento, sul display viene visualizzata la pressione dell'aria corrente. Quando la preimpostazione pressione raggiunta, il compressore si spegne automaticamente.

si spegne automaticamente. Dopo lo spegnimento, premere il tasto Interruttore ON/OFF.

Controllare sempre che la pressione di gonfi aggio sia corretta (consultare a tal proposito la guida d'uso del proprio veicolo). Il compressore può fornire una pressione max. di 10,3 bar. Se la pressione è eccessiva, si rischia di provocare un'esplosione e subire lesioni.

Non lasciare funzionare il compressore mai per più di 10 min ininterrottamente, altrimenti si rischia che si surriscaldi. Dopo 10 min, spegnere il compressore e lasciarlo raff reddare completamente (per almeno 20 min) prima di rimetterlo in funzione.

Non lasciare il compressore in funzione mai senza sorveglianza.

Al termine del gonfi aggio, controllare di nuovo la pressione del pneumatico con un manometro a parte (ad es. in un'area di servizio, in un'autoffi cina).

6.4 UTILIZZO DEGLI ADATTATORI

Aprire il bloccaggio dell'attacco della valvola (fi gura 2). Inserire nell'attacco della valvola l'adattatore che fa al caso proprio. Bloccare l'attacco (fi gura 4). Inserire l'adattatore nell'attacco di riempimento dell'articolo per il tempo libero (pallone, giocattoli ad aria ecc.). A seconda della versione può rendersi necessario tenere fermo l'adattatore durante l'operazione di gonfi aggio. Ora è possibile avviare il processo di riempimento. Rimuovere l'adattatore dall'attacco della valvola come descritto sopra procedendo in ordine inverso.

6.5 TABELLA DI CONVERSIONE PSI / BAR / KG/CM²

Le unità vengono convertite come segue:

$$ 1 \mathrm{psi} = 0, 0 6 9 \mathrm{bar} = 0, 0 7 0 3 \mathrm{kg} / \mathrm{cm} ^ {2} $$

$$ 1 \mathrm{bar} = 1, 0 1 9 7 \mathrm{kg} / \mathrm{cm} ^ {2} = 1 4, 5 0 4 \mathrm{psi} $$

$$ 1 \mathrm{kg} / \mathrm{cm} ^ {2} = 1 4, 2 2 3 \mathrm{psi} = 0, 9 8 1 \mathrm{bar} $$

La luce di lavoro a LED ( pos. 6 nella panoramica) si accende e si spegne premendo l'interruttore (pos. 2 nella panoramica).

6.7 SOSTITUZIONE DEI FUSIBILI

Ruotare la punta (pos. 20 in figura 6) del connettore di 12 V (pos. 18 in figura 6) in senso antiorario fino a quando non si stacca dal connettore, quindi rimuoverla. Il fusibile (pos. 19 in figura 6) è ora libero e lo si può tirare dal connettore. Sostituirlo con un fusibile nuovo della stessa potenza (qui fusibile in vetro, rapido 15 A 250 V, 6 x 30)e riavvitare la punta nel connettore, figura 6.

Figura 6: Fusibile nel connettore 12 V

6.8 RICERCA ERRORI

Errore Possibile causa Misura
Il compressore non funziona	Il cavo di collegamento non è collegato correttamente.	Controllare il collegamento dei cavi e collegarli correttamente.
	Per il funzionamento del veicolo: Assenza di tensione sulla presa di bordo.	Inserire l'accensione del veicolo. Controllare il fusibile della presa di boro e sostituirlo se necessario.
	I fusibili nella spina del Il cavo dell'auto a 12 V è scattato.	Sostituire il fusibile difettoso, vedere la sezione 6.7.

7. MANUTENZIONE E PULIZIA

7.1 MANUTENZIONE

Il compressore Dual Power, se utilizzato correttamente, non necessita di manutenzione. Si raccomanda di conservare il compressore in un luogo asciutto e al riparo dal gelo.

7.2 PULIZIA

Prima di pulire il compressore, spegnerlo e separarlo dall'alimentazione elettrica. Pulire l'alloggiamento del compressore con un panno morbido e asciutto. Non utilizzare detergenti aggressivi o solventi. Evitare sempre che i liquidi penetrino all'interno dell'alloggiamento.

8. AVVERTENZE SULLA TUTELA AMBIENTALE

Non smaltire gli apparecchi elettrici insieme ai rifi uti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche ed elettroniche, informarsi presso il proprio comune l materiali sono riciclabili. Con il riciclo, il recupero del materiale e altre forme di riutilizzo di prodotti usati si fornisce un contributo importante per la rotezione dell'ambiente!

Smaltire l'apparecchio in conformità alle leggi e alle normative vigenti nel proprio paese.
