MANUALE UTENTE 21083 Eufab

• Il triangolo di segnalazione identi ca tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.

• I bambini non devono giocare con l'apparecchio.

• Non a dare pulizia e manutenzione ai bambini se non sorvegliati.

• Non lasciare il materiale d'imballaggio in giro con noncuranza. Potrebbe infatti diventare un pericoloso giocattolo per i bambini!

• Utilizzare questo prodotto solo per l'impiego previsto.

• Non manipolare né scomporre il compressore.

• Sorvegliare sempre il compressore durante il funzionamento.

• Aumentare la pressione dell'aria per gli oggetti da gon are non oltre i valori raccomandati dal produttore.

• Nel caso in cui il compressore dovesse emettere rumori insoliti o surriscaldarsi, spegnerlo immediatamente e lasciarlo ra reddare per almeno 15 minuti.

• Controllare il compressore prima della messa in funzio- ne. I componenti danneggiati, incrinati o rotti devono essere sostituiti esclusivamente da tecnici quali cati.

• Non esporre mai il compressore al gelo, alla pioggia o a temperature superiori a 30°C o inferiori a - 30°C.

• Non utilizzare mai su persone o animali.

• Assicurarsi che il tubo essibile non venga in contatto con spigoli vivi, olio od oggetti troppo caldi.

• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o il cui impiego sia consigliato dal produttore.

Tipo: LS4008 Dimensioni (L x P x H): ca. 81 x 38 x 125 [mm] Peso: ca. 0,410 kg (senza accessori) Tensione in ingresso: 5 V DC Corrente in ingresso: 2 A Tensione di esercizio: 12 V DC Pressione massima 8 bar / 120 psi Lunghezza essibile aria: 200 mm Potenza: > 36 W Capacità della batteria: 800 mAh (8,8 Wh)

5. SPIEGAZIONE DEI SIMBOLI

Conforme alle direttive CE I dispositivi contrassegnati con questo simbolo sono des- tinati all'uso domestico (in ambienti asciutti) Leggere le istruzioni d'uso I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei ri uti domestici Contrassegno sec. § 17 BattG: il consumatore nale è obbligato per legge a smaltire le batterie correttamente restituendole al rivenditore o a un apposito centro di raccolta. INDICE AVVERTENZA Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni perso- nali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimen- to futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni. Veri care l'integrità e la completezza del contenuto della confezione prima della messa in funzione! Mini compressore ricaricabile

Il mini compressore ricaricabile può essere utilizzato ad es. per gon are pneumatici di moto e biciclette, palloni e giocattoli gon abili. Il sistema di disattivazione automatica programmabile consente di gon are gli oggetti con aria senza superarne la pressione d'esercizio ottimale. Il display digitale può essere usato come dispositivo di controllo durante il processo di gon aggio. Il dispositivo è inoltre dotato di una porta USB per la ricarica delle batterie ricaricabili di telefoni cellulari, smartphone, tablet, lettori MP3 e dispositivi simili nonché di una spia a LED. Questo dispositivo non può essere utilizzato da bambini o persone con capacità mentali limitate o che non possiedano le necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini. Questo dispositivo non è destinato all'impiego industriale. Dell’uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

• 1 x cavo di ricarica (USB A – USB C)

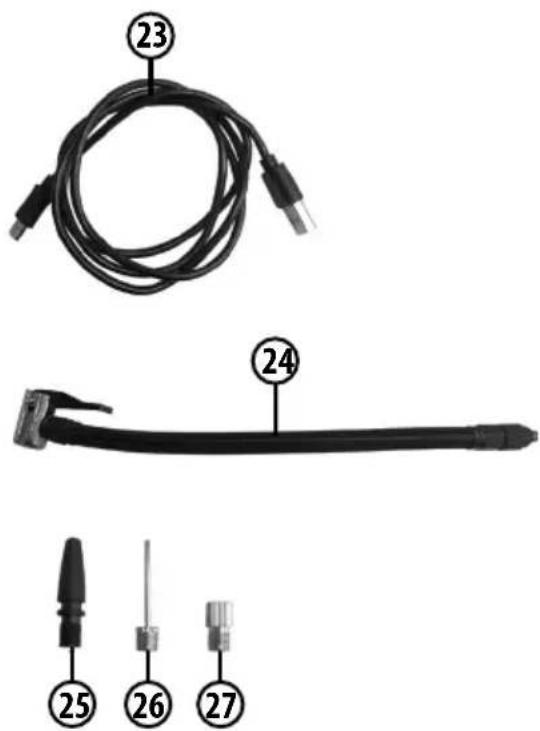

• 3 x adattatori (valvola bicicletta, pallone, articoli gon abili per il tempo libero)

• 1 x custodia di protezione

• 1 x manuale d’uso19 1 Display 2 Pulsanti di regolazione 3 Uscita USB 4 Presa di ricarica USB 5 Lampada a LED 6 Attacco per tubo essibile dell’aria Figura 1: Schema generale

7 Preimpostazione “Pallone” 8 Preimpostazione “Auto” 9 Preimpostazione “Motocicletta” 10 Preimpostazione “Bicicletta” 11 Indicazione in PSI 12 Indicazione in BAR 13 Indicazione in kPa 14 Indicazione in kg/m² 15 Indicazione livello di carica batteria 16 Indicazione pressione pneumatico 17 Indicazione preimpostazione pressione pneumatico 18 Interruttore spia LED 19 Pulsante per aumentarela pressione preimpostata 20 Interruttore ON/OFF 21 Pulsante per diminuire la pressione preimpostata 22 Selettore preimpostazioni/impostazioni unità di misura

Collegare il cavo di ricarica USB (pos. 23 dello schema) con la presa di ricarica USB del compressore (pos. 4 dello schema). Collegare l'altra estremità del cavo di ricarica USB a un caricabatteria USB. Sul display si attiva l’indicazione dello stato di carica della batteria (pos. 15 dello schema). Durante il processo di ricarica, le tacche dell’indicatore di carica si accendono in successione. Una volta che tutte le quattro tacche sono accese, la batteria del compressore è completamente ricaricata. Dopo il processo di ricarica, staccare dapprima il caricabatterie dalla presa e poi scollegare il cavo di ricarica dal compressore. Rispettare sempre questa sequenza.

6.2 RICARICA DELLA BATTERIA

Impostazione della pressione NOMINALE Premere l’interruttore ON/OFF (pos. 20 dello schema) per ca. 3 secondi. Si attiva l’illuminazione del display. Premendo il tasto di selezione a lungo e ripetutamente (pos. 22 dello schema) si può impostare l’unità di misura della pressione:

Controllo dello stato di carica Premere l’interruttore ON/OFF (pos. 20 dello schema) per ca. 3 secondi. Il display si attiva. Il simbolo della batteria indica lo stato di carica (scarica, 25 %, 50 %, 75 %, 100 %). Con i pulsanti e (poss. 21 e 19 dello schema) si può impostare la pressione nominale, leggibile sull’indicazione del display “TARGET” (pos. 17 dello schema). Con questo dispositivo è impossibile ridurre la pressione dell’aria automaticamente o in modo controllato. Collegamento del tubo essibile dell’aria Avvitare l’estremità con la lettatura esterna del tubo essibile dell’aria (pos. 24 dello schema) nell’attacco (pos. 6 dello schema) del compressore. Aprire il bloccaggio dell’attacco della valvola Bloccare l’attacco della valvola Applicare l’attacco sulla valvola Ora si può gon are il pneumatico con il compressore Figura 2 Figura 4 Figura 3 Figura 5 Gon aggio di un pneumatico con valvola auto Se si desidera gon are un pneumatico con valvola auto (valvola Schrader), non occorrono adattatori a parte. Uso degli adattatori Aprire il bloccaggio dell’attacco della valvola, gura 2. Inserire nell’attacco della valvola l’adattatore che fa al caso proprio. Bloccare l’attacco, gura 4. Inserire l’adattatore nell’attacco della valvola della bicicletta o dell’articolo per il tempo libero (pallone, giocattolo ad aria ecc.). Adattatore valvola biciclette (per valvole Dunlop e Sclaverand) (pos. 27 dello schema): Aprire il bloccaggio dell’attacco della valvola, gura 2. Inserire nell’attacco della valvola l’adattatore che fa al caso proprio. Bloccare l’attacco, gura 4. Inserire l’adattatore nell’attacco di riempimento della bicicletta o dell’articolo per il tempo libero (pallone, giocattolo ad aria ecc.). Adattatore valvola biciclette (per valvole Dunlop e claverand) (pos. 27 dello schema): Per valvole Sclaverand: svitare il dado zigrinato dalla punteria della valvola e premere quest’ultima leggermente verso il basso. Avvitare l’adattatore valvola con la corona zigrinata verso il basso sulla valvola della bicicletta. Inserire l’attacco valvola del tubo essibile dell’aria nell’adattatore valvola per biciclette, come per la valvola auto, gure da 2 a 5. Ora si può avviare il compressore premendo l’interruttore ON/OFF e gon are il pneumatico della bicicletta. Al termine del processo di gon aggio, scollegare il tubo essibile dell’aria e l’adattatore dalla valvola. Per valvole Sclaverand: stringere il dado zigrinato della punteria della valvola. Adattatore per palloni (pos. 26 dello schema): Inserire l’adattatore per palloni, come indicato nelle gure da 2 a 5, nell’attacco valvola. Inserire l’adattatore nella valvola del pallone. Ora si può gon are il pallone accendendo il compressore. Adattatore universale per articoli per il tempo libero (pos. 25 dello schema): Inserire l’adattatore universale, come indicato nelle gure da 2 a 5, nell’attacco valvola del tubo essibile dell’aria. Inserire l’adattatore universale nell’attacco di riempimento dell’articolo per il tempo libero. A seconda della versione può rendersi necessario tenere fermo l’adat- tatore universale durante l’operazione di riempimento. Ora si può e ettuare il gon aggio accendendo il compressore.21 Si raccomanda di conservare il mini compressore in un luogo asciutto e al riparo dal gelo. Se il compressore non viene utilizzato per un periodo prolungato, ricaricare la batteria ogni 3 mesi. Spegnere il mini compressore prima di pulirlo. Pulire l’alloggia- mento con un panno morbido asciutto. Non utilizzare detergenti aggressivi o solventi. Evitare sempre che i liquidi penetrino all’interno dell’alloggiamento.

Non smaltire gli apparecchi elettrici insieme ai ri uti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibi- lità di smaltimento delle apparecchiature elettriche ed elettroniche, informarsi presso il proprio comune. In relazione alla vendita di batterie e accumulatori e di dispositivi contenenti batterie o accumulatori, ai sensi del § 18 della legge sulle batterie richiamiamo la vostra attenzione su quanto segue: Le batterie e gli accumulatori non si devono smaltire tra i ri uti domestici. In quanto consumatori nali siete obbligati per legge a restituire le batterie e gli accumulatori usati. A ne utilizzo potete scegliere di consegnarli a un punto di raccolta comunale, a un rivenditore o direttamente a noi (per l’indirizzo vedi capitolo 9) per smaltirli gratuitamente. Processo di gon aggio Per avviare il processo di gon aggio premere l’interruttore ON/OFF per il compressore (pos. 20 dello schema). Il compressore si avvia, durante il processo di gon aggio la pressione può essere letta sul display (pos. 16 dello schema). Al raggiungimento della pressione nominale impostata, il compressore si spegne. Il compressore può essere lasciato in funzione ininterrottamente per 5 minuti al massimo. In seguito lasciare ra reddare il compressore per almeno 15 minuti prima di rimetterlo in funzione. EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Germania [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com La batteria non può essere rimossa. Smaltire il dispositivo nel suo insieme. Nota sulla legge sulle batterie Le batterie vecchie possono contenere sostanze nocive o metalli pesanti che rischiano di danneggiare l’ambiente e nuocere alla salute. Le batterie possono essere riciclate perché contengono importanti materie prime come ferro, zinco, manganese o nichel. Le batterie e gli accumulatori che contengono sostanze nocive sono contrassegnati con il bidone della spazzatu- ra barrato e con il simbolo chimico della sostanza nociva. Cd sta per cadmio, Hg per mercurio e Pb per piombo. Disattivazione Premendo per 3 secondi l’interruttore ON/OFF (pos. 20 dello schema), il dispositivo viene disattivato. Se non viene azionato alcun interruttore, il dispositivo si spegne automaticamente. Spia a LED Con il pulsante (pos. 18 dello schema) si può accendere e spegnere la spia a LED (pos. 5 dello schema). Cd Hg Pb22
