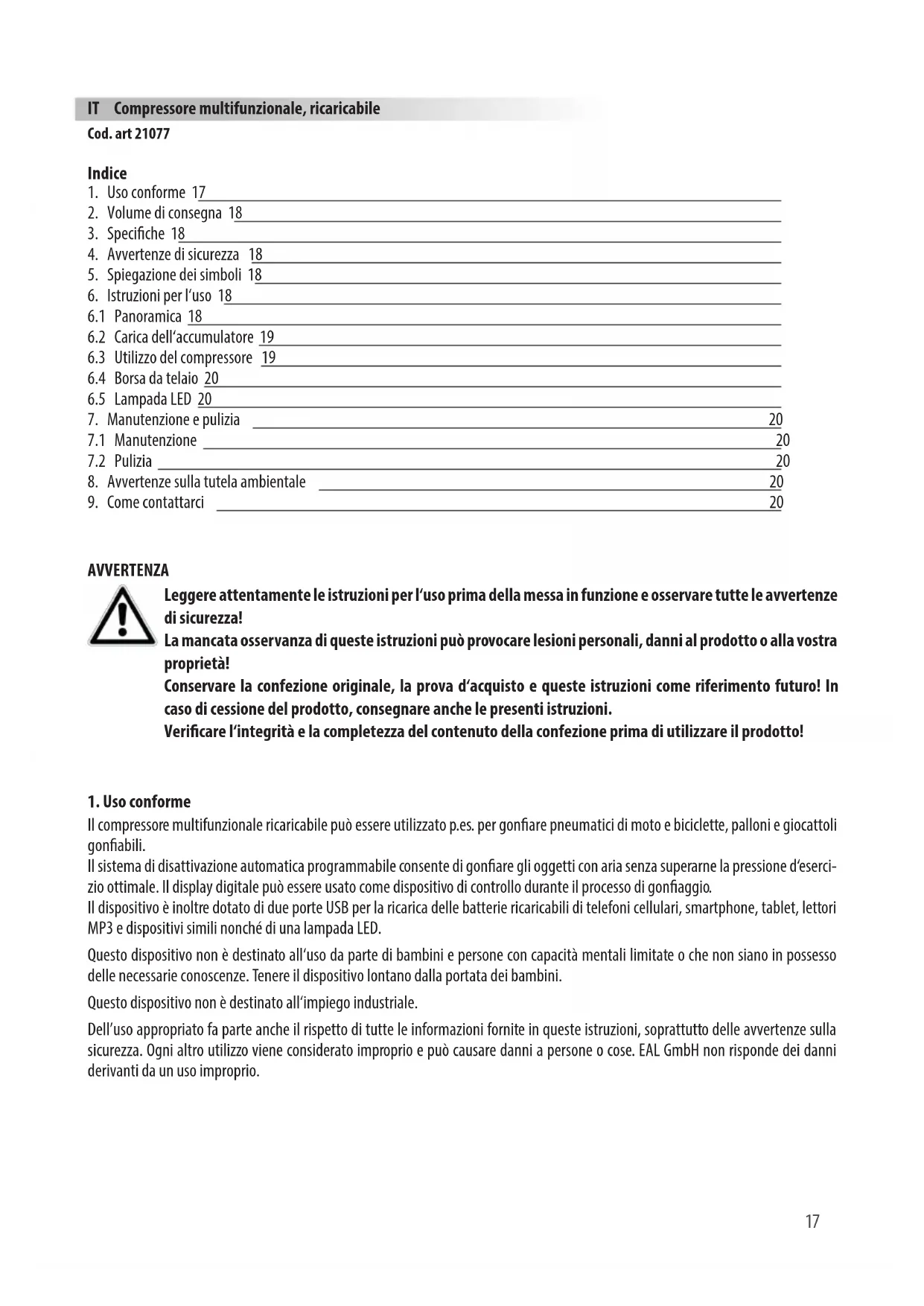

AVVERTENZA Leggere attentamente le istruzioni per l‘uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d‘acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni. Vericare l‘integrità e la completezza del contenuto della confezione prima di utilizzare il prodotto!

Il compressore multifunzionale ricaricabile può essere utilizzato p.es. per gonare pneumatici di moto e biciclette, palloni e giocattoli gonabili. Il sistema di disattivazione automatica programmabile consente di gonare gli oggetti con aria senza superarne la pressione d‘eserci- zio ottimale. Il display digitale può essere usato come dispositivo di controllo durante il processo di gonaggio. Il dispositivo è inoltre dotato di due porte USB per la ricarica delle batterie ricaricabili di telefoni cellulari, smartphone, tablet, lettori MP3 e dispositivi simili nonché di una lampada LED. Questo dispositivo non è destinato all‘uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini. Questo dispositivo non è destinato all‘impiego industriale. Dell’uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio. IT Compressore multifunzionale, ricaricabile Cod. art 2107718

• Il triangolo di segnalazione identica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.

• I bambini non devono giocare con l‘apparecchio.

• Non adare pulizia e manutenzione ai bambini se non sorvegliati.

• Non lasciare il materiale d‘imballaggio in giro con noncuranza. Questo può diventare un giocattolo pericoloso per i bam- bini!

• Utilizzare questo prodotto solo per l‘uso previsto!

• Non manipolare né scomporre il compressore.

• Sorvegliare sempre il compressore durante il funzionamento.

• Aumentare la pressione dell‘aria per gli oggetti da gonare non oltre i valori raccomandati dal produttore!

• Nel caso in cui il compressore dovesse emettere rumori insoliti o surriscaldarsi, spegnerlo immediatamente e lasciarlo rareddare per almeno 15 minuti.

• Controllare il compressore prima della messa in funzione. I componenti danneggiati, incrinati o rotti devono essere sos- tituiti esclusivamente da tecnici qualicati.

• Non esporre mai il compressore al gelo, alla pioggia o a temperature superiori a 30°C o inferiori a - 30°C.

• Non utilizzare mai su persone o animali.

• Assicurarsi che il tubo essibile non venga in contatto con spigoli vivi, olio od oggetti troppo caldi.

• Per la propria sicurezza, utilizzare solo gli accessori o i pezzi di ricambio indicati nelle istruzioni o consigliati dal produt- tore.

4. Avvertenze di sicurezza

6. Istruzioni per l‘uso

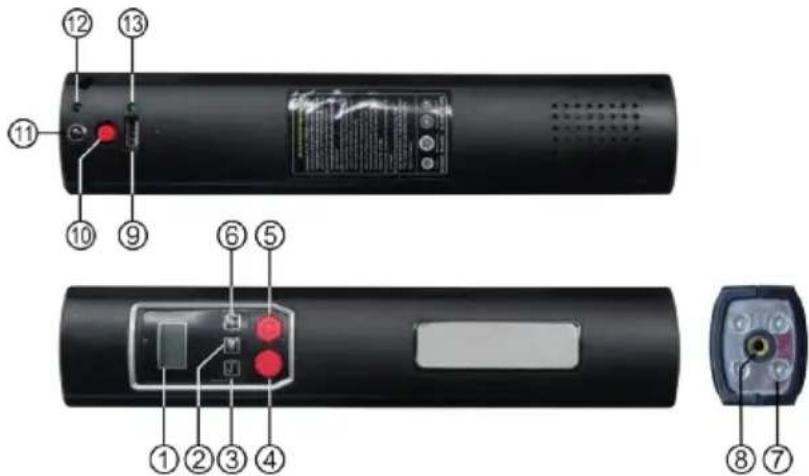

2. Selettore delle unità

5. Interruttore ON/OFF compressore

8. Raccordo per il tubo essibile dell‘aria

10. Interruttore ON/OFF per porta USB

11. Raccordo per la ricarica

12. Spia di controllo della ricarica

2. Volume di consegna

• 1x compressore multifunzionale

• 3 x adattatori (valvola bicicletta, pallone, articoli per il tempo libero)

• 1 x istruzioni per l‘uso

Pressione massima: 8 bar / 120 PSI Dimensioni (L x l x h): 270 x 55 x 45 [mm] Peso : ca. 0,500 kg Capacità della batteria: 2200 mAh Lunghezza tubo essibile dell‘aria: 180 mm

5. Spiegazione dei simboli

Conforme alle direttive CE

I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici

I dispositivi contrassegnati con questo simbolo sono destinati all'uso domestico (in ambienti asciutti) Alloggiamento protettivo isolato (classe di protezione II). Leggere le istruzioni d'uso Contrassegno sec. § 17 BattG: Il consumatore finale è obbligato per legge a smaltire correttamente le batterie restituendole al rivenditore o portandole a un apposito centro di raccolta.19

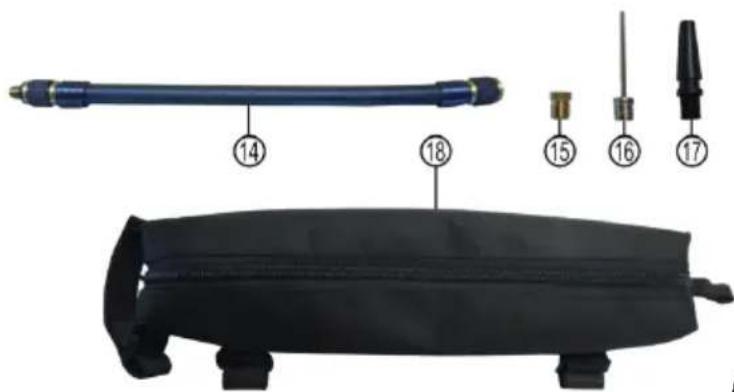

14. Tubo essibile dell‘aria

15. Adattatore per valvole biciclette

16. Adattatore per palloni

17. Adattatore universale per articoli

20. Spia di controllo della ricarica

Figura 2: Panoramica accessori Collegare il cavo di carica (posizione 21 nella panoramica) del caricabatterie a spina (posizione 19 nella panoramica) con il raccordo di ricarica del compressore (posizione 11 nella panoramica). Collegare il caricabatterie a una presa. Ora la spia di controllo della ricarica (pos. 12 nella panoramica) sul compressore si accende. Durante il processo di carica, la spia di controllo del caricabatterie a spina (posizione 20 nella panoramica) si illumina in rosso. Quando l‘accumulatore del compressore è completamente carico, questa spia di controllo passa al verde. Se l‘accumulatore è completamente scarico, il processo di carica dura ca. 4 ore. Dopo il processo di carica, staccare dapprima il caricabatterie a spina dalla presa e poi togliere il cavo di carica dal compressore. Rispettare sempre questa sequenza.

6.2 Carica dell‘accumulatore

Impostazione della pressione NOMINALE Premere il selettore dell‘unità (posizione 2 nella panoramica). L‘illuminazione del display viene attivata. Una pressione ripetuta con- sente l‘impostazione dell‘unità per la pressione.

PSI -> BAR -> KGF/CM²

Con i tasti (-) e (+) (posizione 3 e 6 nella panoramica) si può impostare la pressione nominale. Dopo aver impostato la pressione, premere di nuovo il selettore delle unità, il display indica nuovamente 0,00 nell‘unità selezionata. Collegamento del tubo essibile dell‘aria Avvitare l‘estremità con la lettatura esterna del tubo essibile dell‘aria (posizione 14 nella panoramica) nel raccordo (posizione 8 nella panoramica) del compressore. Uso degli adattatori Se si desidera gonare un pneumatico con valvola auto (valvola Schrader), non occorrono adattatori. Avvitare l‘estremità del tubo essibile dell‘aria con la lettatura interna sulla valvola. Ora si può gonare il pneumatico accendendo il compressore. Adattatore valvola per biciclette (per valvole Dunlop e Sclaverand) (15): Per valvole Sclaverand: Svitare il dado zigrinato dalla punteria della valvola e premere quest‘ultima leggermente verso il basso. Avvitare l‘adattatore valvola con la corona zigrinata verso il basso sulla valvola della bicicletta. Avvitare l‘estremità del tubo essibile dell‘aria con la lettatura interna sull‘adattatore. Ora si può gonare il pneumatico della bi- cicletta accendendo il compressore. Al termine del processo di gonaggio staccare il tubo essibile dell‘aria e l‘adattatore dalla valvola. Per valvole Sclaverand: Stringere di nuovo il dado zigrinato della punteria della valvola. Adattatore per palloni (16): Avvitare l‘adattatore per palloni nella lettatura interna del tubo essibile dell‘aria. Inserire l‘adattatore nella valvola del pallone. Ora si può gonare il pallone accendendo il compressore. Adattatore universale per articoli per il tempo libero (17): Avvitare l‘adattatore per palloni nella lettatura interna del tubo essibile dell‘aria. Inserire l‘adattatore universale nell‘attacco di riempimento dell‘articolo per il tempo libero. A seconda della versione può rendersi necessario tenere fermo l‘adattatore universale durante l‘operazione di riempimento. Ora si può eettuare il gonaggio accendendo il compressore.

6.3 Utilizzo del compressore

Controllo dello stato di carica: Premere il selettore delle unità (posizione 2 nella panoramica). L‘illuminazione del display viene attivata. Il simbolo della batteria indica lo stato di carica (scarica, 25 %, 50 %, 75 %, 100 %)

Per poter utilizzare il compressore multifunzionale anche fuori casa, è possibile trasportarlo nella borsa da telaio. La borsa può essere ssata al telaio della bicicletta con le apposite fascette /(gure 3 - 6). La lampada LED (posizione 7 nella panoramica) si accende premendo l‘interruttore (posizione 4 nella panoramica). Premendo di nuovo l‘interruttore, la lampada LED si spegne. Conservare il compressore in un luogo asciutto e al riparo dal gelo. Se il compressore non viene utilizzato per un periodo prolungato, caricare l‘accumulatore ogni 3 mesi. Spegnere il compressore multifunzionale prima di pulirlo. Pulire il corpo con un panno morbido asciutto. Non utilizzare detergenti aggressivi o solventi. Evitare sempre che i liquidi penetrino all‘interno dell‘alloggiamento. Il compressore può essere lasciato in funzione ininterrottamente per 5 minuti al massimo. In seguito lasciare rareddare il compressore per almeno 15 minuti prima di rimetterlo in funzione.

Figura 3: Tubo orizzontale, in alto Figura 4: Tubo orizzontale, in basso Figura 5: Tubo diagonale Figura 6: Piantone

7. Manutenzione e pulizia

8. Avvertenze sulla tutela ambientale

EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal Germania Non smaltire gli apparecchi elettrici insieme ai riuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche ed elettroniche, informarsi presso il proprio comune. Siete obbligati per legge a restituire tutte le batterie e gli accumulatori. Dopo l‘uso, potete restituirle a noi, presso un centro di raccolta comunale o anche a un rivenditore del posto. Telefono: [phone] Fax: [phone] Internet: www.eal-vertrieb.com E-Mail: [e-mail] Processo di gonaggio Per avviare il processo di gonaggio premere l‘interruttore ON/OFF per il compressore (posizione 5 nella panoramica). Il compressore si avvia. durante il processo di gonaggio la pressione può essere letta sul display. Al raggiungimento della pressione nominale impostata, il compressore si spegne. Premere di nuovo l‘interruttore ON/OFF. © EAL GmbH, 21077, 03. 2018 Disattivazione: Premere per 3 secondi il selettore delle unità (posizione 2 nella panoramica), il dispositivo viene disattivato. Se non viene azionato alcun interruttore, il dispositivo si spegne automaticamente.
