Producttype	Oplaadbare multifunctionele compressor
Merk	Eufab
Model	21077
Gewicht	Ongeveer 0,5 kg
Maximale druk	8 bar / 120 PSI
Batterijcapaciteit	2200 mAh (Lithium-ion)
Lengte luchtslang	180 mm
Voeding	Stekkerlader (inbegrepen), opladen via laadpoort
Oplaadtijd	Ongeveer 4 uur
Belangrijkste functies	Opblazen met programmeerbare automatische uitschakeling, digitale drukweergave, USB-poort voor het opladen van apparaten (smartphones, tablets), LED-lamp
Druk eenheden	PSI, BAR, KGF/CM²
Inbegrepen accessoires	Luchtslang, adapter voor fietsventiel (Dunlop en Sclaverand), adapter voor ballon, universele adapter voor vrijetijdsartikelen, frametas, stekkerlader
Conform gebruik	Opblazen van motor- en fietsbanden, ballonnen, opblaasbaar speelgoed; opladen van batterijen van USB-apparaten
Veiligheidsinstructies	Niet langer dan 5 minuten continu gebruiken; laat 15 minuten afkoelen voor hergebruik; niet blootstellen aan vorst, regen of temperaturen < -30°C / > 30°C; niet gebruiken op personen of dieren
Onderhoud en reiniging	Reinigen met een zachte, droge doek; droog en vorstvrij bewaren; accu elke 3 maanden opladen indien niet gebruikt
Garantie en repareerbaarheid	Reparaties uitsluitend door een gekwalificeerde technicus; reserveonderdelen niet gespecificeerd
Algemene informatie	Heeft automatische uitschakeling wanneer de doeldruk is bereikt; alleen binnenshuis gebruiken

Veelgestelde vragen - 21077 Eufab

Hoe laad ik de accu van de compressor op?

Sluit de oplaadkabel van de stekkerlader aan op de laadpoort van de compressor en sluit de lader aan op een stopcontact. Het laadlampje brandt rood tijdens het opladen en wordt groen wanneer volledig opgeladen (ongeveer 4 uur). Koppel eerst de lader los, daarna de kabel van de compressor.

Hoe stel ik de doeldruk in?

Druk op de eenheidsselectieknop om het scherm in te schakelen. Kies de eenheid (PSI, BAR, KGF/CM²) door meerdere keren te drukken. Gebruik de knoppen (+) en (-) om de doeldruk aan te passen. Druk nogmaals op de selectieknop om te bevestigen. De compressor stopt automatisch bij deze druk.

Welke adapters zijn inbegrepen en hoe gebruik ik ze?

De inbegrepen adapters zijn:
- Adapter voor fietsventiel (Dunlop en Sclaverand): schroef deze op het ventiel en sluit vervolgens de slang aan.
- Adapter voor ballon: steek deze in de slang en dan in het ventiel van de ballon.
- Universele adapter voor vrijetijdsartikelen: steek deze in de slang en houd deze op zijn plaats tijdens het opblazen.

Kan ik autobanden oppompen met deze compressor?

Het conform gebruik vermeldt motor- en fietsbanden. De maximale druk van 8 bar (120 PSI) kan voldoende zijn voor sommige autobanden, maar de compressor is niet ontworpen voor intensief gebruik op auto's. Controleer voor autobanden de aanbevolen druk en gebruik met voorzichtigheid.

Hoe lang kan ik de compressor continu gebruiken?

Niet langer dan 5 minuten continu gebruiken. Laat de compressor ten minste 15 minuten afkoelen voordat u hem opnieuw gebruikt.

Hoe gebruik ik de LED-lamp?

Druk op de AAN/UIT-schakelaar van de LED-lamp (positie 4 op het overzicht) om de lamp in of uit te schakelen.

Kan ik mijn smartphone opladen met de compressor?

Ja, de compressor heeft een USB-poort (positie 9) voor het opladen van apparaten zoals smartphones, tablets of MP3-spelers. Gebruik de AAN/UIT-schakelaar voor USB (positie 10) om de uitgang in te schakelen.

Hoe onderhoud ik de compressor?

Reiniging: veeg de behuizing af met een zachte, droge doek. Gebruik geen agressieve schoonmaakmiddelen.
Opslag: bewaar het op een droge, vorstvrije plaats. Accu: laad deze elke 3 maanden op als het apparaat niet wordt gebruikt.

Wat te doen als de compressor niet start?

Controleer eerst de laadstatus van de accu (druk op de eenheidsselectieknop). Als de accu leeg is, laad hem dan op. Zorg ervoor dat de slang correct is aangesloten en dat de AAN/UIT-schakelaar van de compressor is ingedrukt.

Hoe schakel ik het apparaat uit?

Houd de eenheidsselectieknop 3 seconden ingedrukt om het apparaat uit te schakelen. Als er geen actie wordt ondernomen, schakelt het apparaat na enige tijd automatisch uit.

GEBRUIKSAANWIJZING 21077 Eufab

1. Reglementair gebruik 13
2. Leveringsomvang 14
3. Specificaties 14
4. Veiligheidsinstructies 14
5. Uitleg bij de symbolen 14
6. Gebruiksaanwijzing 14
   6.1 Overzicht 14
   6.2 De accu opladen 15
   6.3 Gebruik van de compressor 15
   6.4 Frametas 16
   6.5 LED-lamp 16
7. Onderhoud en verzorging 16
   7.1 Onderhoud 16
   7.2 Verzorging 16
8. Informatie over de bescherming van het milieu 16
9. Contactinformatie 16

WAARSCHUWING

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht!

Het niet naleven hiervan kan letsel, schade aan het product of aan uw eigendom veroorzaken!

Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij het doorgeven van het product eveneens deze handleiding door.

Controleer voor de ingebruikname de inhoud van de verpakking eerst op beschadigingen en volledigheid!

Deze oplaadbare multifunctionele compressor kan o.a. worden gebruikt voor het oppompen van motorfiets- en fietsbanden, ballen en opblaasspeelgoed.

Dankzij de programmeerbare automatische uitschakeling kunnen objecten met lucht worden opgeblazen zonder dat hun optimale werkdruk wordt overschreden. Het digitale display kan tijdens het vullen als bewaking worden gebruikt.

Daarnaast beschikt het apparaat over een USB-poort voor het opladen van accu's van mobiele telefoons, smartphones, tabletcomputers, MP3-spelers en vergelijkbare apparaten en een LED-lamp.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder de vereiste ervaring en/of vakkennis. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook het in acht nemen van alle informatie in deze handleiding, in het bijzonder van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

2. Leveringsomvang

• 1x multifunctionele compressor

- 1x stekkerlader

• 1x luchtslang

- 3 x adapter (fietsventiel, bal, opblaasbare recreatieproducten)

- 1x tas

- 1 x gebruiksaanwijzing

3. Specifications

Maximale druk: 8 bar / 120 PSI

Accucapaciteit: 2200 mAh

Afmetingen (L x B x H): 270 x 55 x 45 [mm]

Lengte luchtslang: 180 mm

4. Veiligheidsinstructies

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product uitsluitend voor het beoogde doel.
• Manipuleer of demonteer de compressor niet!
• Laat de compressor niet zonder toezicht werken.
• Zorg dat de luchtdruk van de op te blazen voorwerpen niet hoger wordt dan de opgave van de fabrikant.
• Wanneer de compressor ongewone geluiden maakt of oververhit raakt, schakelt u het apparaat direct uit en laat u het minimaal 15 minuten afkoelen.
• Controleer de compressor voordat u het apparaat gaat gebruiken. Beschadigde, gescheurde of gebroken onderdelen mogen uitsluitend door gekwalificeerde technici worden gerepareerd.
• Stel de compressor nooit bloot aan vorst, regen of temperaturen boven 30 °C of beneden -30 °C.
• Gebruik het apparaat nooit op mensen of dieren.
• Let erop dat de slang niet wordt blootgesteld aan scherpe randen, olie of hete voorwerpen.
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen.

5. Uitleg bij de symbolen

Komt overeen met de EG-richtlijnen

Een elektrisch product met deze markering mag niet als afval via het huisvuil worden afgevoerd

Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt

Behuizing met randaarde (beveiligingsklasse II).

Gebruiksaanwijzing lezen

Aanduiding volgens § 17 BattG: de eindgebruiker is wettelijk verplicht om batterijen terug te brengen naar de leverancier of een verzamelpunt, waar een correcte verwijdering kan plaatsvinden.

6. Gebruiksaanwijzing

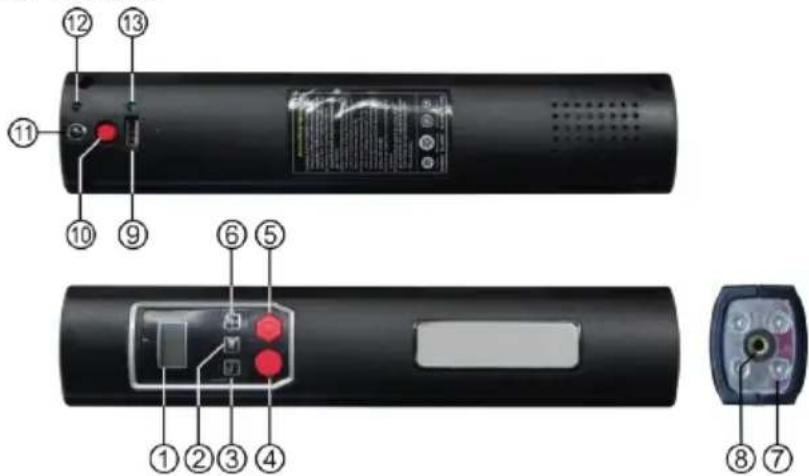

6.1 Overzicht

1. Display
2. Eenhedenselectieknop
3. Knop (-)
4. Aan-/uitschakelaar LED-lamp
5. Aan-/uitschakelaar compressor
6. Knop (+)
7. LED-lamp
8. Aansluiting voor luchtslang
9. USB-aansluiting
10. Aan-/uitschakelaar voor USB-aansluiting
11. Laadaansluiting
12. Laadindicator
13. Controlelampje USB-aansluiting

Afb. 1: Overzicht

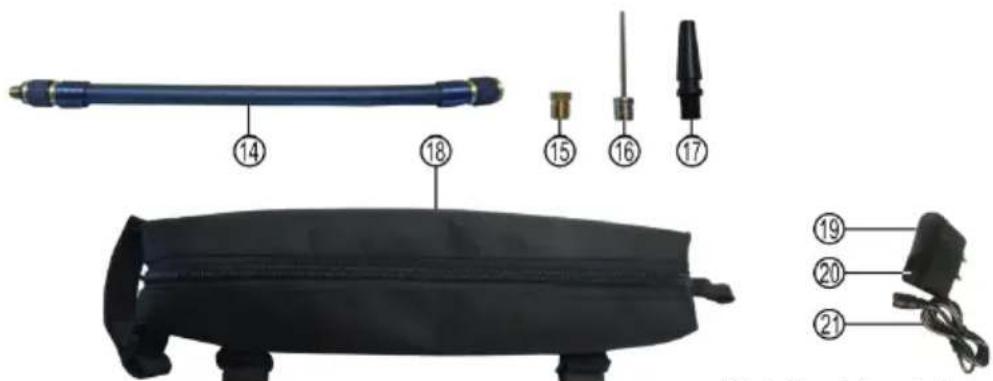

Afb. 2: Overzicht toebehoren

1. Luchtslang
2. Adapter voor fietsventielen
3. Adapter voor ballen
4. Universele adapter voor recreatieproducten
5. Frametas
6. Stekkerlader
7. Laadindicator
8. Laadkabel

6.2 De accu opladen

Sluit de laadkabel (positie 21 in het overzicht) van de stekkerlader (positie 19 in het overzicht) aan op de laadaansluiting van de compressor (positie 11 in het overzicht). Steek de oplader in een stopcontact. De laadindicator (positie 12 in het overzicht) op de compressor gaat branden. Tijdens het opladen brandt de laadindicator van de stekkerlader (positie 20 in het overzicht) rood. Wanneer de accu van de compressor volledig is opgeladen, brandt de laadindicator groen. Bij een lege accu duurt het opladen ongeveer 4 uur.

Trek na het opladen eerst de stekkerlader uit het stopcontact en ontkoppel vervolgens de compressor van de laadkabel. Houd deze volgorde altijd aan.

De laadtoestand controleren

Druk op de eenhedenselectieknop (positie 2 in het overzicht). De displayverlichting wordt geactiveerd. Het batterijsymbool geeft de laadstatus (leeg, 25%, 50%, 75%, 100%) weer.

6.3 Gebruik van de compressor

De gewenste druk instellen

Druk op de eenhedenselectieknop (positie 2 in het overzicht). De displayverlichting wordt geactiveerd. Door meerdere keren op de knop te drukken, kunt u de eenheid voor de druk instellen:

$$ \mathrm{PSI} - > \text { BAR } - > \mathrm{KGF} / \mathrm{CM} ^ {2} $$

Met de knoppen (-) en (+) (positie 3 en 6 in het overzicht) kunt u de gewenste druk instellen. Wanneer u de druk hebt ingesteld, drukt u nogmaals op de selectieknop. Het display toont nu weer 0,00 in de geselecteerde eenheid.

De luchtslang aansluiten

Schroef het uiteinde van de luchtslang (positie 14 in het overzicht) met de buitendraad in de aansluiting (positie 8 in het overzicht) van de compressor.

Gebruik van de adapter

Wanneer u een band met een autoventiel (Schrader-ventiel) wilt vullen, hebt u geen adapter nodig. Schroef het uiteinde van de luchtslang met de binnendraad op het ventiel. Nu kunt u de band vullen door de compressor in te schakelen.

Fietsventieladapter (voor Dunlop- en Sclaverand-ventielen) (15):

Voor Sclaverand-ventielen: draai de kartelmoer van de ventielstoter los en druk deze eenmaal kort omlaag.

Schroef de ventieladapter op het fietsventiel met de gekartelde krans naar onderen.

Schroef het uiteinde van de luchtslang met de binnendraad op de adapter. Nu kunt u de fietsband vullen door de compressor in te schakelen. Wanneer het vullen is voltooid, verwijdert u de luchtslang en de adapter van het ventiel.

Voor Sclaverand-ventielen: draai de kartelmoer van de ventielstoter weer vast.

Adapter voor ballen (16):

Schroef de adapter voor ballen in de binnendraad van de luchtslang. Plaats de adapter in het ventiel van de bal. Nu kunt u de band vullen door de compressor in te schakelen.

Universele adapter voor recreatieproducten (17):

Schroef de universele adapter in de binnendraad van de luchtslang. Plaats de universele adapter in de vulaansluiting van uw recreatieproduct. Afhankelijk van de uitvoering kan het zijn dat de universele adapter bij het vullen moet worden vastgehouden. Nu kunt u het vullen starten door de compressor in te schakelen.

Vullen:

Om het vullen te starten, drukt u op de AAN/UIT-schakelaar van de compressor (positie 5 in het overzicht).

De compressor start en tijdens het vullen kan de druk op het display worden afgelezen.

Wanneer de ingestelde druk is bereikt, wordt de compressor uitgeschakeld. Druk opnieuw op de AAN/UIT-schakelaar.

Laat de compressor maximaal 5 minuten zonder onderbreking werken.

Laat de compressor daarna ten minste 15 minuten afkoelen voordat u ermee verder gaat.

Uitschakelen:

Houd gedurende 3 seconden de eenhedenselectieknop (positie 2 in het overzicht) ingedrukt, het apparaat wordt uitgeschakeld.

Wanneer geen schakelaar wordt bediend, schakelt het apparaat automatisch uit.

6.4 Frametas

Om de multifunctionele compressor ook onderweg te kunnen gebruiken, kunt u deze in de frametas vervoeren. De frametas kan met de bevestigingsriemen aan het fietsframe worden bevestigd (afb. 3 - 6).

Afb. 3: Bovenbuis, boven Afb. 4: Bovenbuis, onder Afb. 5: Schuine buis Afb. 6: Zadelbuis

6.5 LED-lamp

U kunt de LED-lamp (positie 7 in het overzicht) inschakelen door op de schakelaar te drukken (positie 4 in het overzicht). Druk nogmaals op de schakelaar om de LED-lamp uit te schakelen.

7. Onderhoud en verzorging

7.1 Onderhoud

Bewaar de compressor in een droge, vorstvrije omgeving. Laad de accu om de 3 maanden op wanneer u de compressor langere tijd niet gebruikt.

7.2 Verzorging

Schakel de multifunctionele compressor uit voordat u deze gaat reinigen. Reinig de behuizing met een zachte, droge doek. Gebruik geen agressieve reinigings- of oplosmiddelen. Laat nooit vloeistoffen in de behuizing terechtkomen.

8. Informatie over de bescherming van het milieu

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektrische- en elektronische apparaten.

U bent wettelijk verplicht om afgedankte batterijen en accu's te retourneren. U kunt deze inleveren bij ons, bij een openbare/gemeentelijke inzamelplaats of bij een plaatselijke leverancier.

9. Contactinformatie

EAL GmbH
