GEBRUIKSAANWIJZING 21083 Eufab

De oplaadbare minicompressor kan o.a. worden gebruikt voor het oppompen van motor ets- en etsbanden, ballen en opblaasbaar speelgoed. Dankzij de programmeerbare automatische uitschakeling kunnen de objecten met lucht worden opgepompt zonder hun optimale werkdruk te overschrijden. Via het digitale display kunt u het vulproces volgen. Daarnaast beschikt het apparaat over een USB-poort voor het opladen van de accu's van mobiele telefoons, smartphones, tablets, mp3- spelers en soortgelijke apparaten en een LED-lampje. Dit product mag niet worden gebruikt door kinderen, mensen met een verstandelijke beperking of mensen die niet over de vereiste ervaring/ kennis beschikken. Houd kinderen uit de buurt van het apparaat. Het apparaat is niet bedoeld voor bedrijfsmatig gebruik. Tot het reglementair gebruik behoort ook het in acht nemen van alle informatie in deze gebruiksaanwijzing, in het bijzonder van de veilig- heidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

• 1 x luchtslang met adapter autoventiel

• 1 x oplaadkabel (USB A – USB C)

• 3 x adapter ( etsventiel, bal, opblaasbare recreatieproducten)

• 1 x gebruiksaanwijzing

• De waarschuwingsdriehoek kenmerkt alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kunnen lichamelijk letsel of schade aan het apparaat het gevolg zijn.

• Kinderen mogen niet met het apparaat spelen.

• Kinderen mogen het apparaat niet zonder toezicht reinigen of het gebruikersonderhoud uitvoeren.

• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!

• Gebruik dit product uitsluitend voor het beoogde doel.

• Wijzig of demonteer de compressor niet.

• Laat de compressor tijdens gebruik niet onbeheerd achter.

• Zorg dat de luchtdruk voor de objecten die moeten worden opgeblazen niet hoger wordt dan door de fabrikant wordt aanbevolen.

• Als de compressor ongebruikelijke geluiden maakt of oververhit raakt, schakelt u hem onmiddellijk uit en laat u hem minimaal 15 minuten afkoelen.

• Controleer de compressor voor het opstarten. Beschadigde, gescheurde of gebroken componenten mogen uitsluitend door gekwali ceerde technici worden gerepareerd.

• Stel de compressor nooit bloot aan vorst, regen of temperaturen boven 30 °C of lager dan -30 °C.

• Gebruik de compressor nooit op mensen of dieren.

• Zorg ervoor dat de slang niet wordt blootgesteld aan scherpe randen, olie of te hete voorwerpen.

• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen.

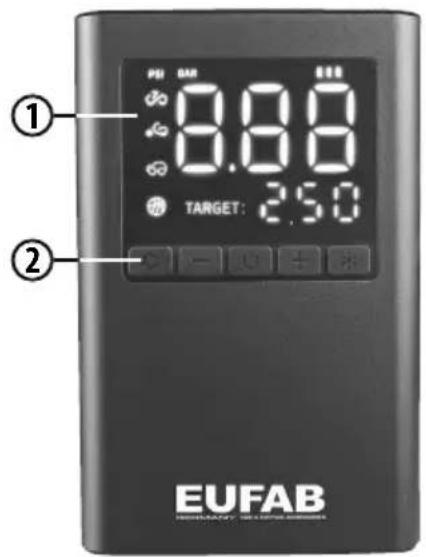

Voldoet aan de EG-richtlijnen Een elektrisch product met dit kenmerk mag niet bij het huisvuil worden gegooid Aanduiding volgens § 17 BattG: De eindgebruiker is wettelijk verplicht om batterijen terug te brengen naar de leverancier of naar een verzamelpunt, waar een correcte verwijdering kan plaatsvinden.15 1 Display 2 Insteltoetsen 3 USB-uitgang 4 USB-oplaadaansluiting 5 LED-lampje 6 Aansluiting voor luchtslang Afb. 1: Overzicht

6. GEBRUIKSAANWIJZING

7 Voorinstelling "Bal" 8 Voorinstelling "Auto" 9 Voorinstelling "Motor ets" 10 Voorinstelling "Fiets" 11 Weergave in PSI 12 Weergave in BAR 13 Weergave in kPa 14 Weergave in kg/m² 15 Weergave acculaadtoestand 16 Weergave bandendruk 17 Weergave voorinstelling bandendruk 18 Schakelaar LED-lampje 19 Toets druk-voorinstelling verhogen 20 Aan-/uitschakelaar 21 Toets drukvoorinstelling verlagen 22 Keuzeschakelaar voorinstellingen/eenhedeninstellingen Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt Gebruiksaanwijzing lezen

Verbind de USB-oplaadkabel (positie 23 in het overzicht) met de USB-oplaadaansluiting van de compressor (positie 4 in het overzicht). Sluit het andere uiteinde van de USB-oplaadkabel aan op een USB-oplader. In het display wordt de weergave voor de acculaadtoestand (positie 15 in het overzicht) geactiveerd. Tijdens het laden gaan de segmenten van de laadtoestandindicator na elkaar branden. Wanneer alle vier de segmenten permanent branden, is de accu van de compressor opgeladen. Na het laden trekt u eerst de oplader uit het stopcontact en ontkoppelt u daarna de compressor van de oplaadkabel. Houd altijd deze volgorde aan.

De gewenste druk instellen Druk 3 seconden lang op de aan-/uitschakelaar (positie 20 in het overzicht). De displayverlichting wordt geactiveerd. Door meerdere keren lang op de keuzeschakelaar (positie 22 in het overzicht) te drukken, kunt u de eenheid voor de druk instellen:

De laadtoestand controleren Druk 3 seconden lang op de aan-/uitschakelaar (positie 20 in het overzicht). Het display wordt geactiveerd. Het accusymbool toont de laadtoestand (leeg, 25%, 50%, 75%, 100%). Met de toetsen en (positie 21 en 19 in het overzicht) kunt u de gewenste druk instellen, a eesbaar op de display-indicator „TARGET“ (positie 17 in het overzicht). Het automatisch/gecontroleerd laten dalen van de luchtdruk is met dit apparaat niet mogelijk. De luchtslang aansluiten Schroef het uiteinde met de buitendraad van de luchtslang (positie 24 in het overzicht) op de aansluiting (positie 6 in het overzicht) van de compressor. Open de vergrendeling op de ventielaansluiting Vergrendel de ventielaansluiting Plaats de ventielaansluiting op het ventiel Nu kunt u met de compressor de band vullen Afb. 2 Afb. 4 Afb. 3 Afb. 5 Een band met autoventiel vullen Als u een band met een autoventiel (Schraderventiel) gaat vullen, heeft u geen aparte adapter nodig. Gebruik van de adapter Open de vergrendeling van de ventielaansluiting, afb. 2. Plaats de voor uw toepassing geschikte adapter in de ventielaansluiting. Vergrendel de ventielaansluiting, afb. 4. Plaats de adapter op de vulaansluiting van uw ets of recreatieproduct (bal, opblaasspeelgoed etc.). Fietsventieladapter (voor Dunlop- en Sclaverand-ventielen) (positie 27 in het overzicht): Open de vergrendeling van de ventielaansluiting, afb. 2. Plaats de voor uw toepassing geschikte adapter in de ventielaansluiting. Vergrendel de ventielaansluiting, afb. 4. Plaats de adapter op de vulaansluiting van uw ets of recreatieproduct (bal, opblaasspeelgoed etc.). Fietsventieladapter (voor Dunlop- en Sclaverand-ventielen) (positie 27 in het overzicht): Voor Sclaverand-ventielen: draai de kartelmoer van de ventielstoter los en druk deze eenmaal kort omlaag. Schroef de ventieladapter op het etsventiel met de gekartelde krans naar beneden. Plaats de ventielaansluiting van de luchtslang op de etsventieladap- ter, zoals bij het autoventiel, afb. 2 tot 5. Nu kunt u de compressor starten door op de aan-/uitschakelaar te drukken en de etsbanden vullen. Als het vullen klaar is, verwijdert u de luchtslang en de adapter van het ventiel. Voor Sclaverand-ventielen: draai de kartelmoer van de ventielstoter weer vast. Adapter voor ballen (positie 26 in het overzicht): Plaats de adapter voor ballen, zoals in de afbeeldingen 2 tot 5, in de ventielaansluiting. Plaats de adapter in het ventiel van de bal. Nu kunt u door de compressor in te schakelen de band vullen. Universele adapter voor recreatieproducten (positie 25 in het overzicht): Plaats de universele adapter, zoals in de afbeeldingen 2 tot 5, in de ventielaansluiting van de luchtslang. Plaats de universele adapter in de vulaansluiting van uw recreatieproduct. Afhankelijk van de uitvoering kan het zijn dat u de universele adapter bij het vullen moet vasthouden. Nu kunt u door de compressor in te schakelen het vullen starten.17 Bewaar de minicompressor in een droge, vorstvrije omgeving. Als u de compressor langere tijd niet gebruikt, moet u de accu om de 3 maanden opladen. Schakel de minicompressor uit als u deze gaat reinigen. Reinig de behuizing met een zachte, droge doek. Gebruik geen agressieve reinigings- of oplosmiddelen. Laat nooit vloeisto en in de behuizing terechtkomen.

Gooi elektrische apparaten niet weg bij het huisvuil! Elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Meer informatie over het afvoeren van elektrische en elektronische apparaten kunt u opvragen bij de gemeente of het stadsbestuur. In het kader van de verkoop van batterijen en accu's en apparaten die batterijen of accu's bevatten, wijzen wij u conform artikel 18 van de Duitse Batterijwet (BattG) op het volgende: Batterijen en accu's mogen niet met het huisvuil worden weggegooid. U bent als eindgebruiker wettelijk verplicht om afgedankte batterijen en accu's in te leveren. Na gebruik kunt u ze gratis inleveren bij uw gemeentelijke inzamelpunten, in winkels of rechtstreeks bij ons (adres zie sectie 9). Vullen Om het vullen te starten, drukt u op de aan-/uitschakelaar voor de compressor (positie 20 in het overzicht). De compressor start, tijdens het vullen kunt u de druk op het display (positie 16 in het overzicht) a ezen. Als de ingestelde druk is bereikt, schakelt de compressor uit. Laat de compressor slechts maximaal 5 minuten ononderbroken werken. Laat de compressor daarna minstens 15 minuten afkoelen voordat u er verder mee werkt. EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Duitsland [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com De accu kan niet worden verwijderd. Voer het apparaat in zijn geheel af. Opmerking over de wet betre ende batterijen Oude batterijen kunnen verontreinigende sto en of zware metalen bevatten die schadelijk kunnen zijn voor het milieu en de menselijke gezondheid. Batterijen kunnen worden gerecycled omdat ze belangrijke grondsto en bevatten zoals ijzer, zink, mangaan of nikkel. Batterijen en accu's die verontreinigende sto en bevatten, zijn gemarkeerd met het symbool van een doorgestreepte vuilnisbak en de chemische naam van de verontreinigende stof. Hierbij staat Cd voor cadmium, Hg voor kwik en Pb voor lood. Uitschakelen Druk 3 seconden lang op de aan-/uitschakelaar (positie 20 in het overzicht), het apparaat wordt uitgeschakeld. Als er geen schakelaar wordt bediend, schakelt het apparaat automatisch uit. LED-lampje Met de toets (positie 18 in het overzicht) kunt u het LED-lampje (positie 5 in het overzicht) in- en uitschakelen. Cd Hg Pb18
