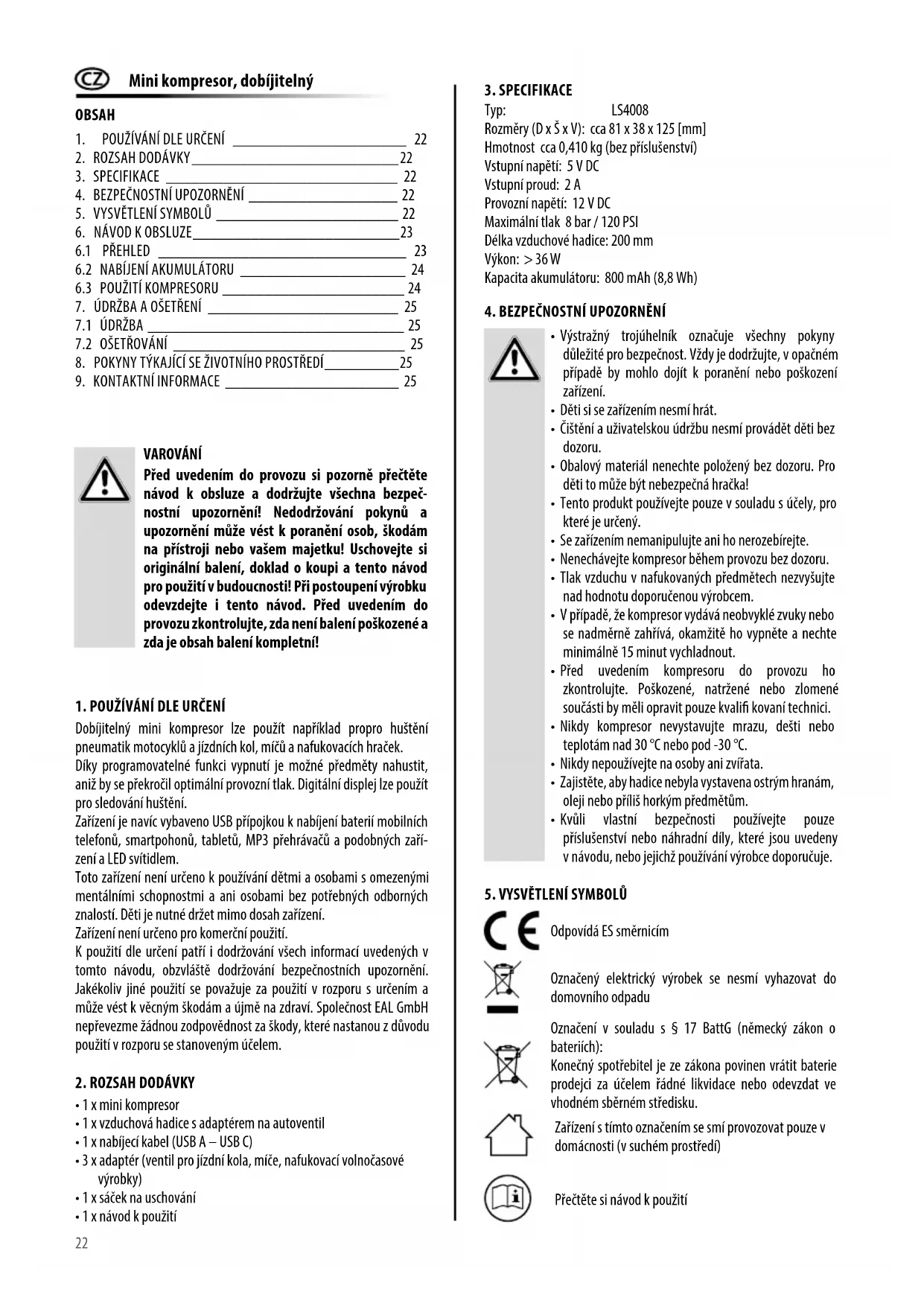

Před uvedením do provozu si pozorně přečtěte návod k obsluze a dodržujte všechna bezpečnostní upozornění! Nedodržování pokynů a upozornění může vést k poranění osob, škodám na přístroji nebo vašem majetku! Uschovejte si originální balení, doklad o koupi a tento návod pro použití v budoucnosti! Při postoupení výrobku odevzdejte i tento návod. Před uvedením do provozu zkontrolujte, zda není balení poškozené a zda je obsah balení kompletní!

1. POUŽÍVÁNÍ DLE URČENÍ

Dobíjitelný mini kompresor lze použít například propro huštění pneumatik motocyklů a jízdních kol, míčů a nafukovacích hraček.

Díky programovatelné funkci vypnutí je možné předměty nahustit, aniž by se překročil optimální provozní tlak. Digitální displej lze použít pro sledování huštění.

Zařízení je navíc vybaveno USB přípojkou k nabíjení baterií mobilních telefonů, smartpohonů, tabletů, MP3 přehrávačů a podobných zařízení a LED svítidlem.

Toto zařízení není určeno k používání dětmi a osobami s omezenými mentálními schopnostmi a ani osobami bez potřebných odborných znalostí. Děti je nutné držet mimo dosah zařízení.

Zařízení není určeno pro komerční použití.

K použití dle určení patří i dodržování všech informací uvedených v tomto návodu, obzvlástě dodržování bezpečnostních upozornění. Jakékoliv jiné použití se považuje za použití v rozporu s určením a může vést k věcným škodám a újmě na zdraví. Společnost EAL GmbH nepřevezme žádnou zodpovědnost za škody, které nastanou z důvodu použití v rozporu se stanoveným účelem.

2. ROZSAH DODÁVKY

• 1 x mini kompresor
• 1 x vzduchová hadice s adaptérem na autoventil
• 1 x nabíjecí kabel (USB A – USB C)
• 3 x adaptér (ventil pro jízdní kola, míče, nafukovací volnočasové výrobky)
  • 1 x sáček na uschování
  • 1 x návod k použití

3. SPECIFIKACE

Typ: LS4008

Rozměry (D x Š x V): cca 81 x 38 x 125 [mm]

Hmotnost cca 0,410 kg (bez príslušenství)

Vstupní napětí: 5 V DC

Vstupní proud: 2 A

Provozní napětí: 12 V DC

Maximální tlak 8 bar / 120 PSI

Délka vzduchové hadice: 200 mm

Výkon: > 36 W

Kapacita akumulátoru: 800 mAh (8,8 Wh)

4. BEZPEČNOSTNÍ UPOZORNĚNÍ

• Výstražný trojúhelník označuje všechny pokyny důležité pro bezpečnost. Vždy je dodržujte, v opačném případě by mohlo dojít k poranění nebo poškození zařízení.
• Děti si se zařízením nesmí hrát.
• Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
• Obalový materiál nenechte položený bez dozoru. Pro děti to může být nebezpečná hračka!
• Tento produkt používejte pouze v souladu s účely, pro které je určený.
• Se zařízením nemanipulujte ani ho nerozebírejte.
• Nenechávejte kompresor během provozu bez dozoru.
• Tlak vzduchu v nafukovaných předmětech nezvyšujte nad hodnotu doporučenou výrobcem.
• V případě, že kompresor vydává neobvyklé zvuky nebo se nadměrně zahřívá, okamžitě ho vypněte a nechte minimálně 15 minut vychladnout.
• Před uvedením kompresoru do provozu ho zkontrolujte. Poškozené, natržené nebo zlomené součásti by měli opravit pouze kvalifi kovaní technici.
• Nikdy kompresor nevystavujte mrazu, dešti nebo teplotám nad 30 °C nebo pod -30 °C.
• Nikdy nepoužívejte na osoby ani zvířata.
• Zajistěte, aby hadice nebyla vystavena ostrým hranám, oleji nebo příliš horkým předmětům.
• Kvůli vlastní bezpečnosti používejte pouze příslušenství nebo náhradní díly, které jsou uvedeny v návodu, nebo jejichž používání výrobce doporučuje.

5. VYSVĚTLENÍ SYMBOLŮ

Odpovídá ES směrnicím

Označený elektrický výrobek se nesmí vyhazovat do domovního odpadu

Označení v souladu s § 17 BattG (německý zákon o bateriích):

Konečný spotřebitel je ze zákona povinen vrátit baterie prodejci za účelem řádné likvidace nebo odevzdat ve vhodném sběrném středisku.

Zařízení s tímto označením se smí provozovat pouze v domácnosti (v suchém prostředí)

Přečtěte si návod k použití

6. NÁVOD K OBSLUZE

6.1 PŘEHLED

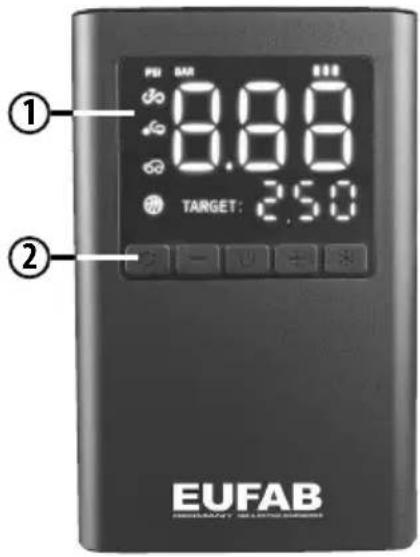

1 Displej
2 Nastavovací tlačítka
3 USB výstup
4 USB nabíjecí přípojka
5 LED svítidlo
6 Přípojka pro vzduchovou hadici

1 PB 10A 33B 0.00 0.00 0.00 TARGET: 2.50 2 EUFAB ENERGY WELFREND

③456

7 Předvolba „míč“
8 Předvolba „auto“
9 Předvolba „motocykl“
10 Předvolba „jízdníkolo“
11 Zobrazení v PSI
12 Zobrazení v BAR
13 Zobrazení v kPa
14 Zobrazení v kg/m²
15 Zobrazení Stav nabití baterie
16 Zobrazení tlaku v pneumatikách
17 Zobrazení předvolby tlaku v pneumatikách
18 Spínač LED svítidlo
19 Tlačitko predvolby zvýšení tlaku
20 Zapínač/vypínač
21 Tlačitko předvolby snížení tlaku
22 Volici spínač predvolby/nastavení jednotek

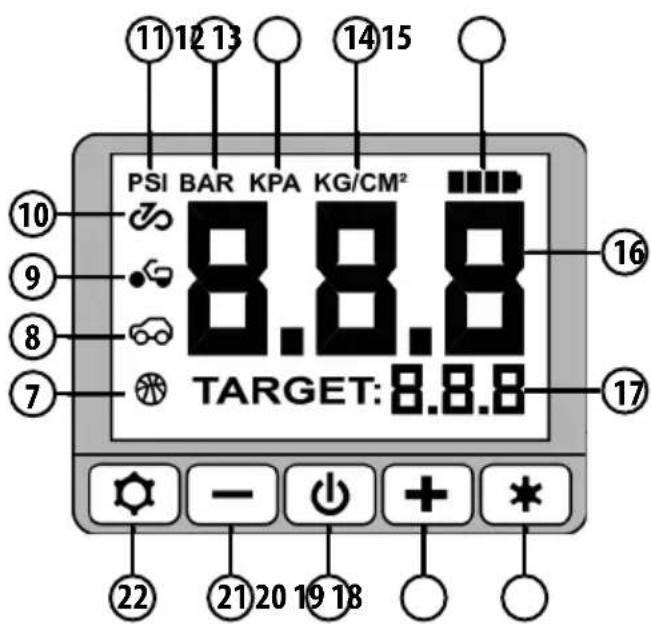

11 12 13 14 15 PSI BAR KPA KG/CM² 8.8.8 TARGET: 8.8.8 10 9 8 7 16 17 22 21 20 19 18

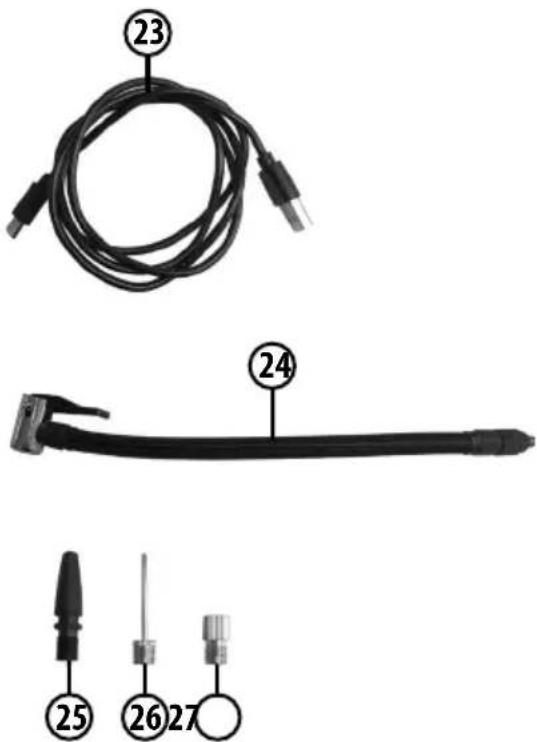

Připojte nabíjecí kabel USB (v přehledu pol. 23) k USB nabíjecí přípojce kompresoru (v přehledu pol. 4). Druhý konec nabíjecího kabelu USB připojte k USB nabíječce. Na displeji se aktivuje indikátor stavu nabití baterie (v přehledu pol. 15). Během nabíjení se jednotlivé segmenty indikátoru stavu nabití rozsvítí jeden po druhém. Svítí-li všechny čtyři segmenty trvale, akumulátor kompresoru je zcela nabitý.

Po nabití nejdříve vytáhněte nabíječku ze zásuvky a poté odpojte kompresor od nabíjecího kabelu. Toto pořadí dodržujte.

Kontrola stavu nabití

Stiskněte zapínač/vypínač. (v přehledu pol. 20) na cca 3 sekundy. Displej se aktivuje. Symbol baterie ■■■■ stav nabití (vybitá, 25 %, 50 %, 75 %, 100 %).

6.3 POUŽITÍ KOMPRESORU

Nastavení POŽAD. tlaku

Stiskněte zapínač/vypínač (v přehledu pol. 20) na cca 3 sekund. Aktivuje se osvětlení displeje. Dlouhým několikanásobným stisknutím volicího přepínače (v přehledu pol. 22) můžete nastavit danou jednotku pro tlak:

$$ \mathrm{PSI} \rightarrow \mathrm{BAR} \rightarrow \mathrm{KPA} \rightarrow \mathrm{KGF} / \mathrm{CM} ^ {2} $$

Pomocí tlačítek a (v přehledu pol. 21 a 19) můžete nastavit požadovaný tlak, který se dá odečíst z indikátoru na displeji „TARGET“ (v přehledu pol. 17).

Automatické/kontrolované snižování tlaku vzduchu pomocí tohoto zařízení není možné.

Připojení vzduchové hadice

Přišroubujte konec s vnějším závitem vzduchové hadice (v přehledu pol. 24) do přípojky (v přehledu pol. 6) kompresoru.

Nahuštění pneumatiky s autoventilem

Pro nahuštění pneumatiky s autoventilem (ventil Schrader) nepotřebujete žádný samostatný adaptér.

Otevřete uzávěr na ventilové přípojce Obrázek 2

Ventilovou přípojku umístěte na ventil Obrázek 3

Zavřete ventilovou přípojku

Obrázek 4

Nyní můžete pneumatiku nahustit pomocí kompresoru

Obrázek 5

Použití adaptéru

Otevřete uzávěr ventilové přípojky, obrázek 2. Do ventilové přípojky vložte adaptér vhodný k použití. Ventilovou přípojku zavřete, obrázek 4. Nasadťe adaptér na plnicí přípojku jízdního kola nebo předmětu volnočasové aktivity (mič, nafukovací hračka atd.).

Adaptér pro ventily jízdních kol (pro ventily Dunlop a Sclaverand) (v přehledu pol. 27):

Otevřete uzávěr ventilové přípojky, obrázek 2. Do ventilové přípojky vložte adaptér vhodný k použití. Ventilovou přípojku zavřete, obrázek 4. Nasadťe adaptér na plnicí přípojku jízdního kola nebo předmětu volnočasové aktivity (míč, nafukovací hračka atd.).

Adaptér pro ventily jízdních kol (pro ventily Dunlop a Sclaverand) (v prěhledu pol. 27):

Pro ventily Sclaverand: Povolte rýhovanou matici zdvihátka ventilu a krátce ho stlačte dolů.

Adaptér ventilu přišroubujte pomocí rýhovaného věnce dole k ventilu jízdního kola.

Nasadte ventilovou prípojku vzduchové hadice na adaptér ventilu jízdního kola, jako v prípadě autoventilu, obrázky 2 až 5. Nyní můžete kompresor spustit stisknutím zapínače/vypínače a nahustit pneumatiku jízdního kola. Po ukončení huštění odstraňte z ventilu vzduchovou hadici a adaptér.

Pro ventily Sclaverand: Rýhovanou matici zdvihátka ventilu opět pevně utáhněte.

Adaptér pro míče (v přehledu pol. 26):

Nasadte adaptér pro míče, podle znázornění na obrázcích 2 až 5, na ventilovou připojku. Adaptér připojte k ventilu míče. Nyní můžete míč nafouknout po zapnutí kompresoru.

Univerzální adaptér pro předměty volnočasové aktivity (v přehledu pol. 25):

Nasad'te univerzální adaptér, podle znázornění na obrázcích 2 až 5, na ventilovou přípojku vzduchové hadice. Univerzální adaptér zapojte do přípojky pro nafukování volnočasových výrobků. V závislosti na provedení se může stát, že univerzální adaptér se bude muset během nafukování přidržovat.

Nyní můžete po zapnutí kompresoru začít s nafukováním.

Postup nafukování

Pro spuštění procesu nafukování stiskněte zapínač/vypínač kompresoru (v přehledu pol. 20).

Kompresor se spustí, během huštění lze na displeji odečíst tlak (v přehledu pol. 16).

Při dosažení nastaveného požadovaného tlaku se kompresor vypne.

Kompresor nechte bez prerušení pracovat jen maximálně 5 minut.

Poté nechte kompresor minimálně 15 minut vychladnout, než s ním budete pokračovat v práci.

Vypnutí

Stiskněte zapínač/vypínač (v přehledu pol. 20) na 3 sekundy, zařízení se vypne. Pokud se nestiskne žádný spínač, zařízení se automaticky vypne.

LED svítidlo

Pomocí *lačtka (v přehledu pol. 18) můžete zapnout a vypnout LED svítidlo (v přehledu pol. 5).

7. ÚDRŽBA A OŠETŘENÍ

7.1 ÚDRŽBA

Mini kompresor skladujte na suchém místě bez výskytu mrazu. Pokud se kompresor nepoužívá delší dobu, nabijte akumulátor každé 3 měsíce.

7.2 OŠETŘOVÁNÍ

Mini kompresor před čištěním vypněte. Kryt čistěte měkkou suchou utěrkou. Nepoužívejte žádné agresivní čisticí prostředky nebo prostředky s obsahem rozpouštědla. Zabraňte průniku kapalin do vnitřku zařízení.

8. POKYNY TÝKAJÍCÍ SE ŽIVOTNÍHO PROSTŘEDÍ

Elektrická zařízení nelikvidujte vyhozením do domovního odpadu! Vyřazené elektrické a elektronické přístroje se musí sbírat odděleně a odevzdat na ekologickou recyklaci. O možnostech likvidace vyřazených elektrických a elektronických přístrojů se můžete blíže informovat na vaší obecné nebo městské správě.

Akumulátor nelze odmontovat. Zařízení zlikvidovat jako celek.

Upozornění k zákonu o bateriích

V souvislosti s prodejem baterií a akumulátorů a zařízení, které obsahují baterie nebo akumulátory, vás v souladu s § 18 BattG (německý zákon o bateriích) upozorňujeme na následující:

Baterie a akumulátory nevyhazujte do domovního odpadu. Jako konečný spotřebitel jste podle zákona povinen odevzdat použité baterie a akumulátory. Po použití je můžete odevzdat do místních sběren, v prodejnách nebo přímo nám (adresa viz odstavec 9) za účelem bezplatné likvidace.

Staré baterie mohou obsahovat škodlivé látky nebo těžké kovy, které mohou mít negativní vliv na životní prostředí a zdraví. Baterie lze recyklovat, protože obsahují důležité suroviny, jako je železo, zinek, mangan nebo nikl.

Baterie a akumulátory, které obsahují škodlivé látky, jsou označeny symbolem přeškrtnuté nádoby na odpad a chemickým názvem škodlivé látky.

Cd Hg Pb

Význam zde použitých značek: Cd - kadmium, Hg - rtuť a Pb - olovo.

9. KONTAKTNÍ INFORMACE
