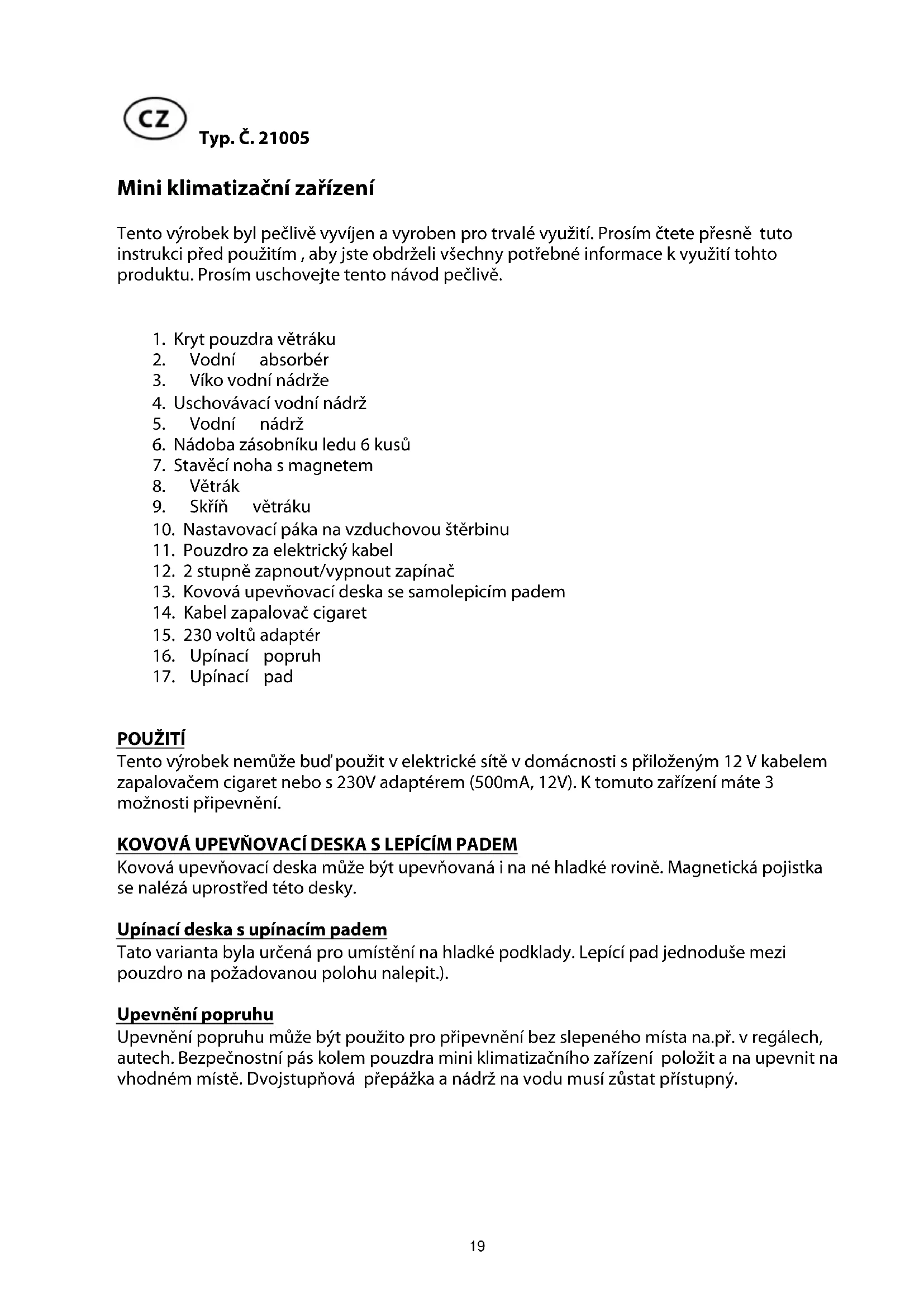

NÁVOD K OBSLUZE 21005 Eufab

Mini klimatizační zařízení

Tento výrobek byl pečlivě vyvíjen a vyroben pro trvalé využití. Prosím čtete přesně tuto instrukci před použitím, aby jste obdrželi všechny potřebné informace k využití tohto produktu. Prosím uschovejte tento návod pečlivě.

1. Kryt pouzdra větráku
2. Vodní absorbér
3. Víko vodní nádrže
4. Uschovávací vodní nádrž
5. Vodní nádrž
6. Nádoba zásobníku ledu 6 kusů
7. Stavěcí noha s magnetem
8. Větrák
9. Skříně větráku
10. Nastavovací páka na vzduchovou štěrbinu
11. Pouzdro za elektrický kabel
12. 2 stupně zapnout/vypnout zapínač
13. Kovová upevňovací deska se samolepicím padem
14. Kabel zapalovač cigaret
15. 230 voltü adaptér
16. Upínací popruh
17. Upínací pad

POUŽITÍ

Tento výrobek nemůže bud' použit v elektrické sítě v domácnosti s přiloženým 12 V kabelem zapalovačem cigaret nebo s 230V adaptérem (500mA, 12V). K tomuto zařízení máte 3 možnosti připevnění.

KOVOVÁ UPEVŇOVACÍ DESKA S LEPÍCÍM PADEM

Kovová upevňovací deska může být upevňovaná i na né hladké rovině. Magnetická pojistka se nalézá uprostřed této desky.

Upínací deska s upínacím padem

Tato varianta byla určená pro umístění na hladké podklady. Lepící pad jednoduše mezi pouzdro na požadovanou polohu nalepit.).

Upevnění popruhu

Upevnění popruhu může být použito pro připevnění bez slepeného místa na.př. v regálech, autech. Bezpečnostní pás kolem pouzdra mini klimatizačního zařízení položit a na upevnit na vhodném místě. Dvojstupňová přepážka a nádrž na vodu musí zůstat přístupný.

Instalace

Lepící štítek kovové upevňovací desky odstraňte a upevněte ho na požadovanou polohu. Stavěcí nohu s magnetem posadťe na kovovou upevňovací desku. Aby byl dosažen dostatečně účinek odvzdušnění, nesmí vzdálenost mezi mini- klimatizačním zařízením a Vámi činit více než 0,5 m.

Funkce

Víko nádrže na vodu otevřte. Nádrž na vodu vyjmete, potom ochranný klobouček odšroubovat a nádrž naplňte s chladnou vodou. Nádrž na vodu opět nasadit do pouzdra a asi 15 minut čekat, až se lamely vodního absorbéru plně nasály. Mini klimatizační zařízení s 2 stupňovým vypínačem na I - na pomalé a na II - na rychlé na požadovanou rychlost zapnout. Pro ještě lepší chladicí efekt jednoduše 6 válců ledu naplnit a nechat zamrznout. Zamrznuté valce ledu opět vsadit do nádrže na vodu.

Čištění

Kryt pouzdra otevřte a vodní absorbér vyjmete. Je doporučeno, lamely absorbéru jednou týdně čistit. S mýdlovým louhem lamely opatrně kartáčovat. Po čištění vodného absorbéru opět vložit do pouzdra a zavřít kryt. K užití nemusíte na to čekat, že lamely\jsou vysušeny.

Doporučení

Zabezpečte, že mini klimatizační zařízení je uschováno v suchu a je chráněno před vlhkostí.

POZOR! Používání v KFZ

Mini klimatizační zařízení musí být při používání v KFZ tak umístěno aby nebránilo výhledu. Mini klimatizační zařízení musí být jistě a pevně namontováno, aby byli všechny možné nebezpečí úrazu vyloučeny (brzdění atd.)

Specifikace:

Doba provozu: cca. 8 hod.

Rozměry: 19,5 x 12,5 x 14,5 cm

Spotřeba proudu: Stupeň I = 4,3 Watt, Stufe II = 5,4 Watt

Ampér 500 mA

Délka kabelu: 2,5 m

Ovládání: 12 Volt

Návod k obsluze

Obrázek 1 Stříbrnou ochrannou fólii od stavěcí nohy klimatizačního zařízení stáhněte. Magnet, který je upevňený v stavěcí noze, je nyní viditelný.

Obnrázek 2 Stavěcí noha zdola. Uprostřed se nalézá magnet.

Obrázek 3 Ochrannou fólii kovové upevňovací desky svlečte.

Obrázek 4 Vyberte ve vozidle vhodnou plochu a nalepte upevňovací desku na čistý a suchý podklad. (oprášen a zbavený tuku)

Obrázek 5 Klimatizační zařízení postavit tak na kovovou desku, aby navýšení upevňovací desky přesně pasovalo do prohloubení nohy klimatizačního zařízení.

Obrázek 6 Hotovo. Klimatizační zařízení (magnet) je nyní pevne sloučeno s upevňovací deskou.

Obrázek 7 2 kusy lepících podložek nalepit.

Obrázek 8 Ochrannou fólii lepící podložky svlečte. Pozor ! Vyhýbejte se kontaktu s lepící plochou s prašnými materiály. (sedadlový potah, košile, kalhoty atd.). Lepivost může být silně snížena.

Obrázek 9 Lepící podložku nalepte pod stavěcí nohu klimatizačního zařízení. Vyberte vhodnou plochu ve vozidle a druhou lepící podložku nalepte na čistý a suchý podklad. (bez prachu a zbavený tuku)

Obrázek 10 Postavte nyní klimatizační zařízení tak na nalepovací desku, že obě nalepovací desky leží na sobě.

Obrázek 11 Hotovo. Klimatizační zařízení je sloučeno s lepící deskou.

Obrázek 12 Na připevnění s dodaným pásem zvolte vhodné místo v KFZ nebo na regálu. Vložte pás o pouzdro mini klimatižačního zařízení a pevně zajistěte náklad pás. Dávejte pozor na to, aby mělo mini klimatizační zařízení bezpečnou a pevnou polohu a aby byli nádrž na vodu, jakož i obslužné prvky volně přístupné.

Obrázek 13 Uzavírací víko odšroubujte a nádrž s vychladenou vodou naplnit.

Obrázek 14 Nádrž na vodu opět nasadit do pouzdra, cca. 15 minut čekat, až se lamely absorbéru plně nasály vodou.

Obrázek 15 6 x vodní válec naplnit s vychlazenou vodou.

Obrázek 16 Ještě lepší chladicí efekt dosáhnete, když 6 ledových válcú naplníte a necháte zmrznout. Potom zmrznuté ledové válce opět vložíte do nádrže na vodu.

Výrobce a obchodník neručí za věcné škody nebo za škody osobám na základě nepřiměřené montáži nebo nepřiměřeného užívání.

EUFAB GMBH, D - 42781 Haan, Champagne 6

1. Kryt puzdra vetráku
2. Vodný absorbovač
3. Kryt vodnej nádrže
4. Uschovávacia vodná nádrž
5. Vodná nádrž
6. Nádoba zásobníku ladu 6 kusov
7. Stavací noha s magnetom
8. Vetrák
9. Skriňa vetráku
10. Nastavovacia páka na vzduchovú šterbinu
11. Puzdro na elektrický kábel
12. 2 stupne zapnút/vypnút zapínač
13. Kovová upevňovacia doska so samolepiacim padom
14. Kábel zapal'ovača cigariet
15. 230 voltový adaptér
16. Spínací popruh
17. Spínací pad

POUŽITIE

Upínacia doska s upínacím padom

Obrázok 13 Uzavierací kryt odšraubujte a nádrž s vychladenou vodou naplnit.

Obrázok 16 Ešte lepší chladiaci efekt dosiahnete, ked'6 ladových valcov naplníte a necháte zmrznút. Potom zmrznuté ladové valce zasa vložíte do nádrže na vodu.
