16421 - Fahrrad Eufab - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradmontageständer
Marke	Eufab
Modell	16421
Maximale Tragfähigkeit	30 kg
Gewicht	4,5 kg
Maximale Arbeitshöhe	1,60 m
Maximaler Rahmendurchmesser	80 mm
Hauptmaterialien	Stahl (rohrförmig)
Hauptfunktionen	Halten des Fahrrads für Wartung, Reparatur oder Montage
Enthaltenes Zubehör	Werkzeughalter, Lenkerstütze
Verwendung	Innenbereich, ebener und stabiler Boden
Rahmenbefestigungsmechanismus	Rahmenklemmung mit Schnellspanner
Höhenverstellung	Oberes Teleskoprohr mit Schnellspanner
Klemmendrehung	Ja, durch Entriegeln des Drehmechanismus
Zusammenklappbar	Zusammenklappbarer Ständer zur Aufbewahrung
Pflege und Reinigung	Reinigung mit weichem Tuch und warmem Wasser; Lösungsmittel vermeiden
Sicherheitshinweise	30 kg nicht überschreiten; nicht auf das Fahrrad setzen; auf Schäden prüfen
Ersatzteile und Reparierbarkeit	Ersatzteile über den Hersteller erhältlich; nicht zerlegen
Allgemeine Informationen	Für den privaten Gebrauch bestimmt; nicht industriell

Häufig gestellte Fragen - 16421 Eufab

Was ist die maximale Tragfähigkeit des Eufab 16421 Ständers?

Die maximale Tragfähigkeit beträgt 30 kg. Überschreiten Sie niemals diese Grenze, um Verletzungen oder Schäden zu vermeiden.

Wie befestige ich ein Fahrrad richtig am Ständer?

Öffnen Sie die Rahmenklemmung, indem Sie den Schnellspannhebel anheben und gegen den Uhrzeigersinn drehen. Platzieren Sie den Rahmen an der stärksten Stelle, schließen Sie dann die Klemme, indem Sie den Hebel herunterklappen. Achten Sie darauf, keine Kabel einzuklemmen.

Kann ich den Ständer für ein E-Bike verwenden?

Ja, der Ständer ist für E-Bikes geeignet, aber beachten Sie das maximale Gewicht von 30 kg und achten Sie darauf, beim Festziehen keine elektrischen Kabel zu beschädigen.

Wie stelle ich die Höhe des Ständers ein?

Ziehen Sie das obere Teleskoprohr nach oben und fixieren Sie es, indem Sie den Schnellspannhebel gegen das Rohr klappen. Falls nötig, passen Sie die Klemmkraft durch Drehen des Hebels an.

Kann der Ständer gedreht werden?

Ja, die Rahmenklemmung kann gedreht werden. Drücken Sie dazu den kleinen Entriegelungshebel nach oben, heben Sie den Verriegelungshebel an, neigen Sie die Klemme und klappen Sie den Hebel zum Verriegeln wieder herunter.

Wie installiere ich den Werkzeughalter und die Lenkerstütze?

Stecken Sie den Werkzeughalter in die Halterung des unteren Teleskoprohrs. Befestigen Sie die Lenkerstütze am Teleskoprohr und am Lenker oder Vorderrad, indem Sie die Kunststoffschrauben festziehen.

Welche Pflege benötigt der Ständer?

Reinigen Sie ihn mit einem weichen Tuch und warmem Wasser. Verwenden Sie keine Lösungsmittel. Die Verriegelungselemente müssen öl- und fettfrei gehalten werden.

Kann ich den Ständer zusammengeklappt aufbewahren?

Ja, der Ständer lässt sich durch Umkehrung der Aufstellschritte zusammenklappen. Bewahren Sie ihn an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

Was tun, wenn die Klemme nicht fest genug greift?

Klappen Sie den Hebel nach hinten, drehen Sie ihn 1 bis 2 Umdrehungen im Uhrzeigersinn, um die Klemmkraft zu erhöhen, und klappen Sie ihn dann wieder herunter.

Ist es sicher, ein Fahrrad auf dem Ständer zu lassen?

Ja, wenn der Ständer ordnungsgemäß auf einer ebenen und stabilen Oberfläche installiert ist und das Fahrrad gut befestigt ist. Setzen Sie sich niemals auf das montierte Fahrrad und überprüfen Sie regelmäßig auf Schäden.

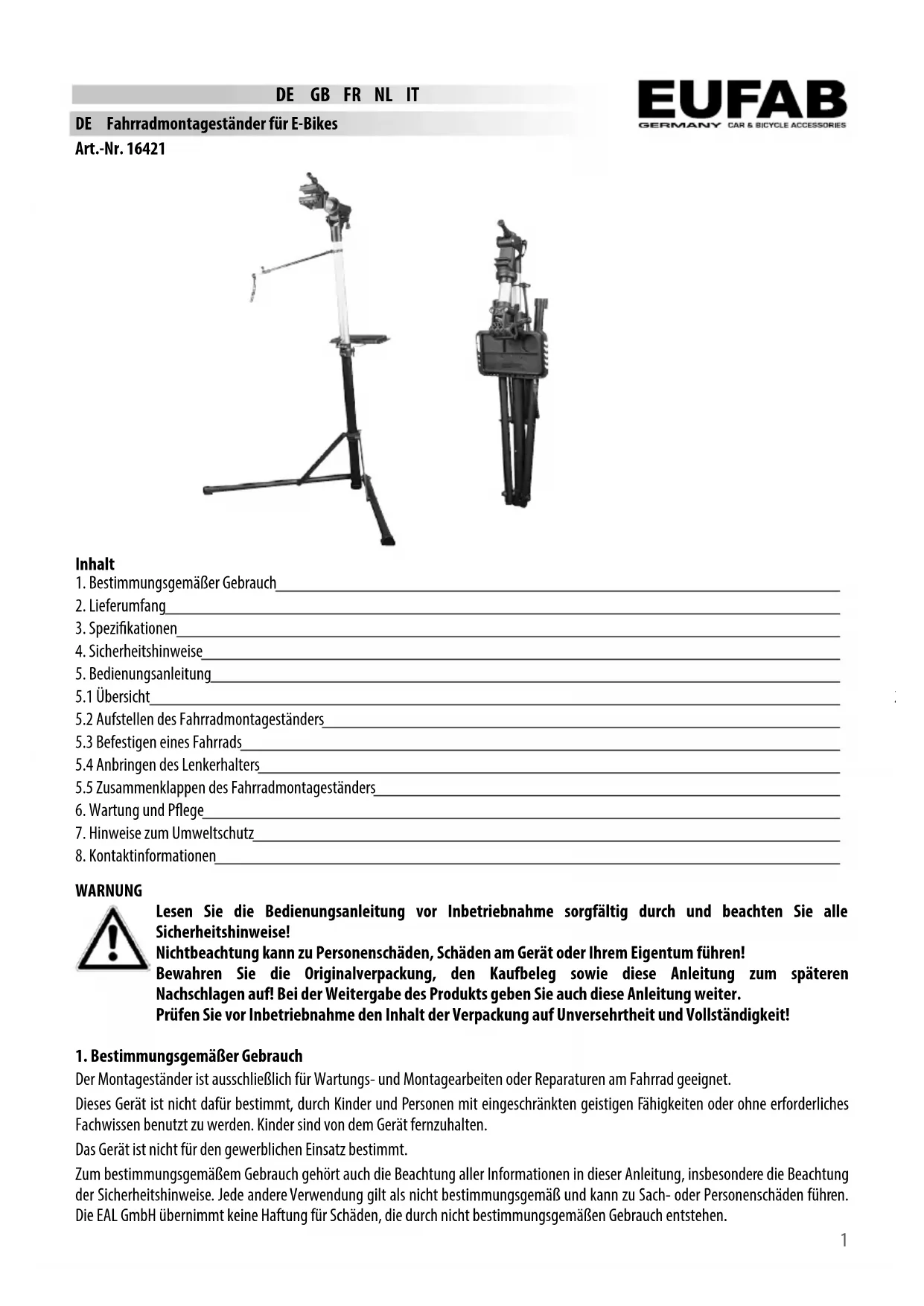

BEDIENUNGSANLEITUNG 16421 Eufab

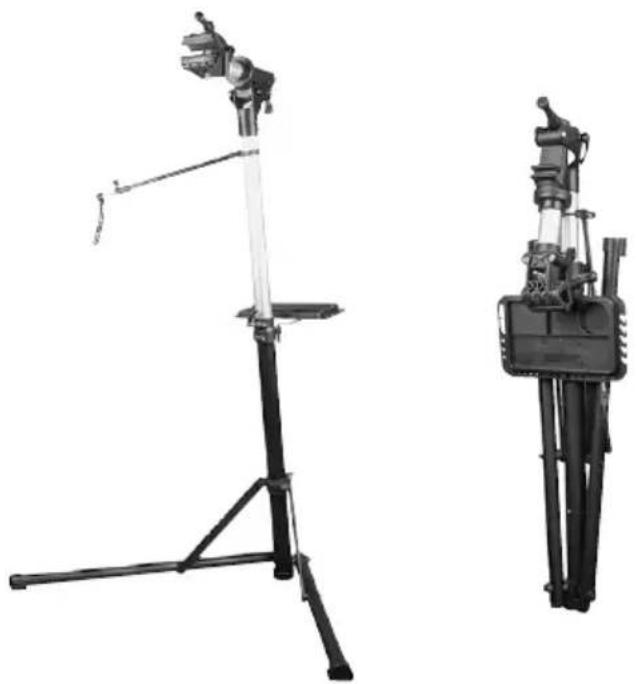

DE Fahrradmontageständer für E-Bikes

Art.-Nr. 16421

1. Bestimmungsgemäßer Gebrauch
2. Lieferumfang
3. Spezifikationen
4. Sicherheitshinweise
5. Bedienungsanleitung
   5.1 Übersicht
   5.2 Aufstellen des Fahrradmontageständers
   5.3 Befestigen eines Fahrrads
   5.4 Anbringen des Lenkerhalters
   5.5 Zusammenklappen des Fahrradmontageständers
6. Wartung und Pflege
7. Hinweise zum Umweltschutz
8. Kontaktinformationen

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise!

Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!

Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter.

Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

1. Bestimmungsgemäßer Gebrauch

Der Montageständer ist ausschließlich für Wartungs- und Montagearbeiten oder Reparaturen am Fahrrad geeignet.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

2. Lieferumfang

1 x Fahrradmontageständer

1 x Werkzeugablage

1 x Lenkerhalter

1 x Gebrauchsanleitung

3. Spezifikationen

Max. Tragkraft: 30 kg

max. Arbeitshöhe: 1,60 m

max. Rahmendurchmesser: 80 mm

Gewicht: 4,5 kg

4. Sicherheitshinweise

- Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

- Kinder dürfen nicht mit dem Gerät spielen.

- Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!

- Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

- Manipulieren oder zerlegen Sie den Fahrradmontageständer nicht!

- Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

- Stellen Sie den Fahrradmontageständer immer auf einem festen, ebenen und geraden Untergrund auf. Es besteht Kipp- und Verletzungsgefahr.

- Belasten Sie den Fahrradmontageständer niemals mit mehr als 30 kg. Es besteht die Gefahr von Verletzungen oder Schäden an Sachgegenständen.

- Überprüfen Sie den Fahrradmontageständer vor jedem Gebrauch auf Beschädigungen, wie Risse oder Verformungen. Ein beschädigter Montageständer darf nicht benutzt werden.

- Setzen Sie sich niemals auf ein in den Montageständer eingespanntes Fahrrad.

- Achten Sie beim Einspannen des Fahrradrahmens darauf, dass keine Züge oder elektrische Leitungen beschädigt werden.

- Achten Sie beim Einspannen des Fahrradrahmens darauf, dass Sie empfindliche Fahrradrahmen, wie Fahrradrahmen aus Carbon oder dünnwandigem Aluminium, nicht beschädigen.

- Spannen Sie den Fahrradrahmen möglichst immer über seinem Schwerpunkt ein. Es besteht Kipp- und Verletzungsgefahr.

5. Bedienungsanleitung

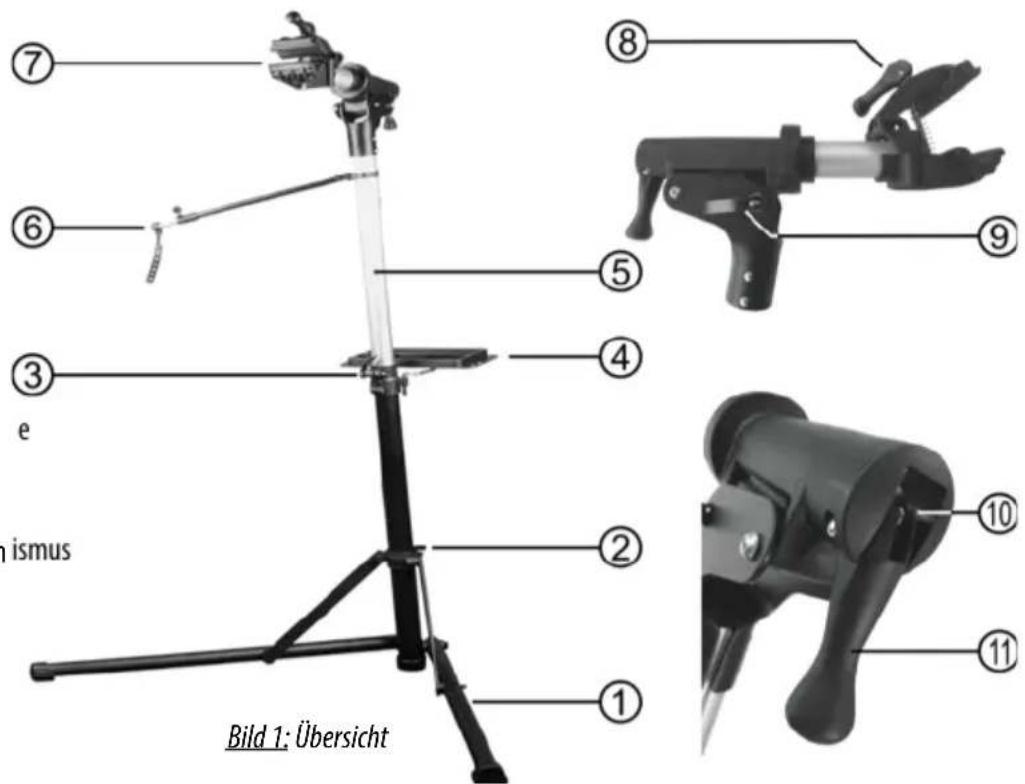

5.1 Übersicht

1 Standfuß

2 Schnellspanner Standfuß

3 Schnellspanner Teleskoprohr

4 Werkzeugablage

5 Oberes Teleskoprohr

6 Lenkerhalter

7 Rahmenklemme

8 Schnellverschluss Rahmenklemm e

9 Verriegelung Klappgelenk

10 Entriegelung Drehmechanismus

11 Verriegelungshebel Drehmechan ismus

⑦ ⑥ ③ e ismus ② ① ⑧ ⑤ ④ ⑨ ⑩ ⑪ Bild 1: Übersicht

Der Fahrradmontageständer ist zum größten Teil vormontiert. Sie müssen nur die Werkzeugablage und den Lenkerhalter montieren.

5.2 Aufstellen des Fahrradmontageständers

Klappen Sie zuerst den Standfuß (Position 1 in der Übersicht) auseinander. Sichern Sie den Standfuß mit dem Schnellspanner (Position 2 in der Übersicht). Dazu klappen Sie den Hebel des Schnellspanners an das Rohr. Sollte die Festigkeit nicht ausreichend sein, klappen Sie den Hebel zurück und drehen ihn im Uhrzeigersinn auf dem Gewinde 1 bis 2 Umdrehungen. Klappen Sie den Hebel wieder an das Rohr. Wiederholen Sie diesen Vorgang, bis der Standfuß ausreichend gesichert ist.

Ziehen Sie das obere Teleskoprohr (Position 5 in der Übersicht) heraus. Sichern Sie das Teleskoprohr mit dem Schnellspanner (Position 3 in der Übersicht), indem Sie den Hebel an das Rohr klappen. Sollte die Festigkeit nicht ausreichend sein, klappen Sie den Hebel zurück und drehen Ihn im Uhrzeigersinn auf dem Gewinde 1 bis 2 Umdrehungen. Klappen Sie den Hebel wieder an das Rohr. Wiederholen Sie diesen Vorgang, bis das obere Teleskoprohr ausreichend gesichert ist.

Klappen Sie den Kopf mit der Rahmenklemme (Position 7 in der Übersicht) in die Arbeitsposition, Bild 2. Sichern Sie den Kopf, indem Sie den Hebel der Verriegelung (Position 9 in der Übersicht) andrücken. Sollte die Festigkeit nicht ausreichend sein, klappen Sie den Hebel zurück und drehen Ihn im Uhrzeigersinn auf dem Gewinde 1 bis 2 Umdrehungen. Klappen Sie den Hebel wieder an. Wiederholen Sie diesen Vorgang, bis der Kopf mit der Rahmenklemme ausreichend gesichert ist.

Stecken sie die Werkzeugablage (Position 4 in der Übersicht) in die Halterung am unteren Teleskoprohr.

5.3 Befestigen eines Fahrrads

Öffnen Sie zuerst die Rahmenklemme (Position 7 in der Übersicht) indem Sie den Hebel des Schnellverschlusses (Position 8 in der Übersicht) hochklappen und gegen den Uhrzeigersinn drehen. Öffnen Sie die Rahmenklemme nur soweit, dass das Rohr des Fahrradrahmens so gerade zwischen die Spannbacken passt. Ist die Rahmenklemme zu weit geöffnet, ist es nicht möglich durch Schließen des Schnellverschlusshebels das Fahrrad sicher zu befestigen. Führen Sie gegebenenfalls einige Versuche durch, wie die Rahmenklemme einzustellen ist, bevor Sie das Fahrrad im Montageständer einspannen.

Durch das Herausfallen des Fahrrads aus der Rahmenklemme besteht Verletzungsgefahr.

Wenn Sie ein Fahrrad im Montageständer einspannen, nehmen Sie sich möglichst eine zweite Person zur Hilfe.

Das Fahrrad sollte möglichst so in den Montageständer gesetzt werden, dass sich die Rahmenklemme über dem Schwerpunkt des Fahrrads befindet. Setzen Sie nun das Fahrrad in die Rahmenklemme und schließen Sie den Schnellverschluss. Achten Sie darauf, dass keine Bremskabel und elektrische Leitungen eingeklemmt und beschädigt werden. Überprüfen Sie den sicheren Stand des Montageständers.

Falls Sie das Fahrrad in einer anderen Position oder z. B. am Sattelrohr einspannen möchten, ist es möglich die Rahmenklemme entsprechend zu drehen. Dazu lösen Sie die Verriegelung des Drehmechanismus, indem Sie den kleinen Hebel (Position 10 in der Übersicht) nach oben drücken und dann den Verriegelungshebel (Position 11 in der Übersicht) hochklappen. Die Verzahnung des Drehmechanismus wird freigegeben, Bild 3.

ACHTUNG: Halten Sie das Fahrrad vor dem Öffnen der Verzahnung fest. Das Fahrrad kann plötzlich in eine andere Position schwenken. Es besteht Verletzungsgefahr.

Stellen Sie die Rahmenklemme auf die benötigte Neigung ein und drücken den Verriegelungshebel wieder nach unten. Stellen Sie sicher, dass die Verzahnung wieder sauber ineinander greift.

5.4 Anbringen des Lenkerhalters

Um komfortabel an Ihrem Fahrrad arbeiten zu können befestigen Sie den Lenkerhalter (Position 6 in der Übersicht) mit einem Ende am oberen Teleskoprohr. Lösen Sie die Kunststoffschraube am Lenkerhalter, um die passende Länge einzustellen. Befestigen Sie das andere Ende am Lenker oder Vorderrad. Ziehen Sie die Kunststoffschraube wieder fest. Das Vorderrad ist jetzt gegen Verdrehen gesichert.

5.5 Zusammenklappen des Fahrradmontageständers

Um den Fahrradständer zusammenzuklappen, gehen Sie in umgekehrter Reihenfolge vor, wie im Abschnitt 5.2 beschrieben.

6. Wartung und Pflege

Reinigen Sie den Fahrradmontageständer mit einem milden Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch. Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradmontageständer beschädigen können.

Alle Feststellelemente müssen frei von Öl und Fett gehalten werden.

Bewahren Sie den Montageständer an einem trockenen Ort auf. Schützen Sie den Montageständer vor direkter Sonneneinstrahlung. Lagern Sie den Montageständer, für Kinder unzugänglich, sicher verschlossen.

7. Hinweise zum Umweltschutz

Entsorgen Sie den Fahrradmontageständer entsprechend den in Ihrem Land gültigen Gesetzen und Bestimmungen.

8. Kontaktinformationen

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

[phone]

www.eal-vertrieb.com
