NÁVOD NA OBSLUHU Jake Black Eufab

Preprava bicyklov na ťažnom zariadení Č. výr 11510 JAKE Č. výr. 11524 JAKE WHITE, Č. výr 11525 JAKE BLACK Maximálne už itočné zaťaženie nosiča bicyklov je u prevedení JAKE: 60 Kg

• Vhodný pre skoro všetky typy prívesov

• S EG-BE (európske prevádzkové povolenie)

• Žiadne predvedenie u STK nutné

• Žiadne zapísanie do dokladov potrebné

• Pohodlné naloženie a vyloženie

• Na jazdu bez nákladu povolené

• Žiadne problémy u nízkych prejazdoch, garáží a parkovných domoch

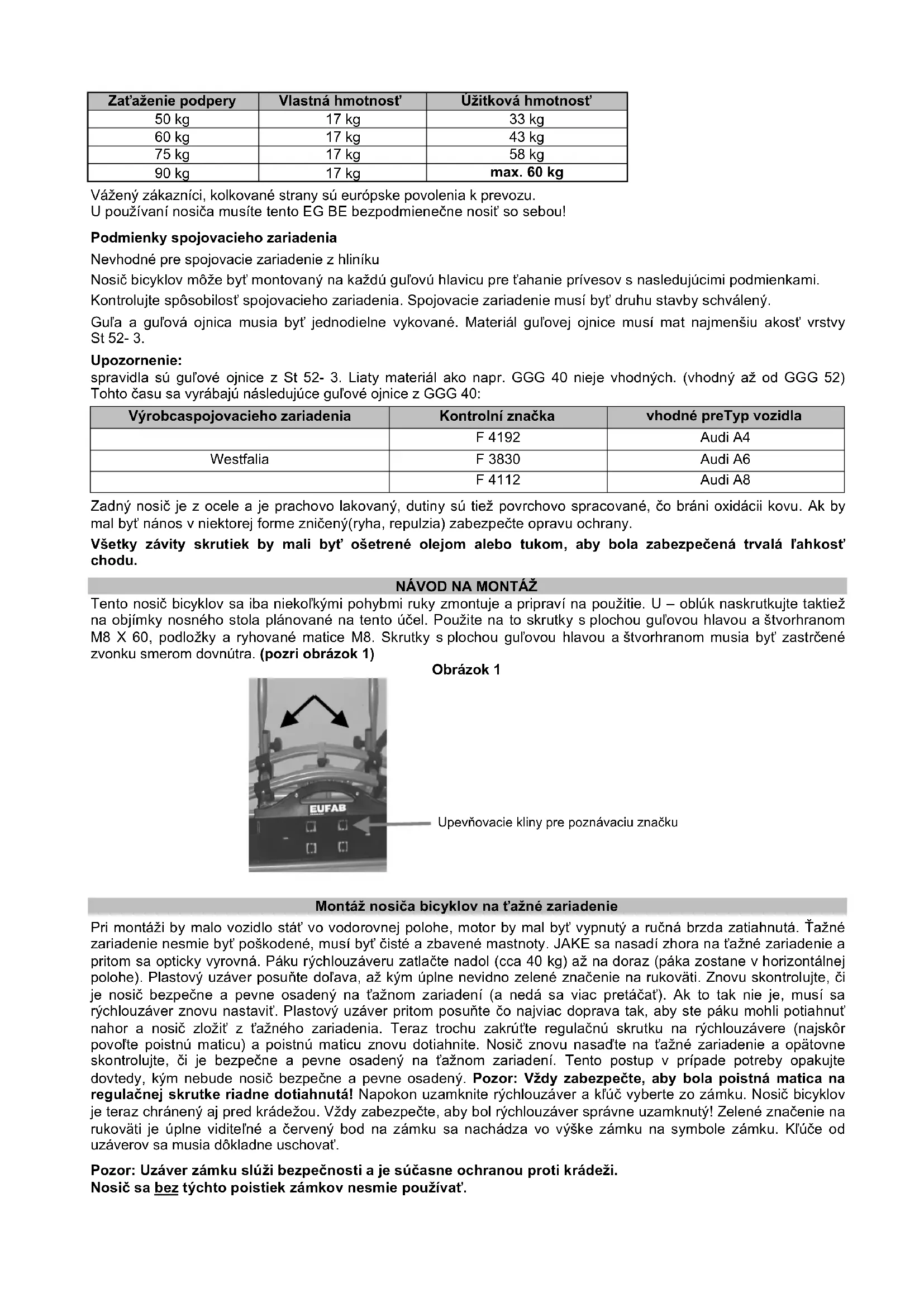

• Úspora benzínu nepatrným odporom vzduchu Nevhodné pre prívesy z hliníku. D- hodnota najmenej 5,0 KNZaťaženie podpery Vlastná hmotnosť Úžitková hmotnosť 50 kg 17 kg 33 kg 60 kg 17 kg 43 kg 75 kg 17 kg 58 kg 90 kg 17 kg max. 60 kg Vážený zákazníci, kolkované strany sú európske povolenia k prevozu. U používaní nosiča musíte tento EG BE bezpodmienečne nosiť so sebou! Podmienky spojovacieho zariadenia Nevhodné pre spojovacie zariadenie z hliníku Nosič bicyklov môže byť montovaný na každú guľovú hlavicu pre ťahanie prívesov s nasledujúcimi podmienkami. Kontrolujte spôsobilosť spojovacieho zariadenia. Spojovacie zariadenie musí byť druhu stavby schválený. Guľ a a guľová ojnica musia byť jednodielne vykované. Materiál guľovej ojnice musí mat najmenšiu akosť vrstvy St 52- 3. Upozornenie: spravidla sú guľové ojnice z St 52- 3. Liaty materiál ako napr. GGG 40 nieje vhodných. (vhodný až od GGG 52) Tohto času sa vyrábajú následujúce guľové ojnice z GGG 40: Výrobcaspojovacieho zariadenia Kontrolní značka vhodné preTyp vozidla

F 4112 Audi A8 Zadný nosič je z ocele a je prachovo lakovaný, dutiny sú tiež povrchovo spracované, čo bráni oxidácii kovu. Ak by mal byť nános v niektorej forme zničený(ryha, repulzia) zabezpečte opravu ochrany. Všetky závity skrutiek by mali byť ošetrené olejom alebo tukom, aby bola zabezpečená trvalá ľahkosť chodu.

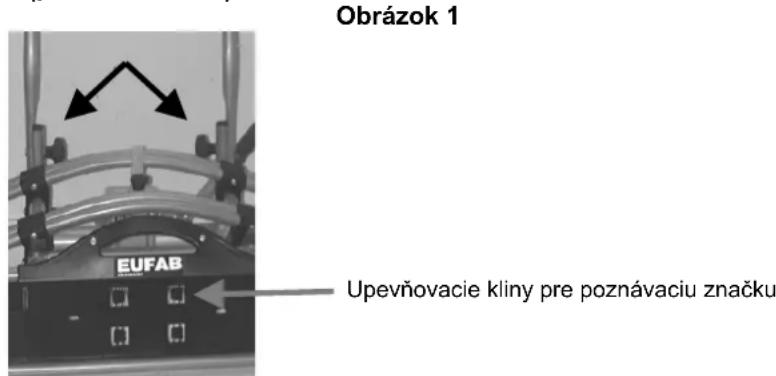

Tento nosič bicyklov sa iba niekoľkými pohybmi ruky zmontuje a pripraví na použitie. U – oblúk naskrutkujte taktiež na objímky nosného stola plánované na tento účel. Použ ite na to skrutky s plochou guľovou hlavou a štvorhranom M8 X 60, podložky a ryhované matice M8. Skrutky s plochou guľovou hlavou a štvorhranom musia byť zastrčené zvonku smerom dovnútra. (pozri obrázok 1) Obrázok 1

Montáž nosiča bicyklov na ťažné zariadenie Pri montáži by malo vozidlo stáť vo vodorovnej polohe, motor by mal byť vypnutý a ručná brzda zatiahnutá. Ťažné zariadenie nesmie byť poškodené, musí byť čisté a zbavené mastnoty. JAKE sa nasadí zhora na ťažné zariadenie a pritom sa opticky vyrovná. Páku rýchlouzáveru zatlačte nadol (cca 40 kg) až na doraz (páka zostane v horizontálnej polohe). Plastový uzáver posuňte doľava, až kým úplne nevidno zelené značenie na rukoväti. Znovu skontrolujte, či je nosič bezpečne a pevne osadený na ťažnom zariadení (a nedá sa viac pretáčať). Ak to tak nie je, musí sa rýchlouzáver znovu nastaviť. Plastový uzáver pritom posuňte čo najviac doprava tak, aby ste páku mohli potiahnuť nahor a nosič zložiť z ťažného zariadenia. Teraz trochu zakrúťte regulačnú skrutku na rýchlouzávere (najskôr povoľte poistnú maticu) a poistnú maticu znovu dotiahnite. Nosič znovu nasaďte na ťažné zariadenie a opätovne skontrolujte, či je bezpečne a pevne osadený na ťažnom zariadení. Tento postup v prípade potreby opakujte dovtedy, kým nebude nosič bezpečne a pevne osadený. Pozor: Vždy zabezpečte, aby bola poistná matica na regulačnej skrutke riadne dotiahnutá! Napokon uzamknite rýchlouzáver a kľúč vyberte zo zámku. Nosič bicyklov je teraz chránený aj pred krádežou. Vždy zabezpečte, aby bol rýchlouzáver správne uzamknutý! Zelené znač enie na rukoväti je úplne viditeľné a červený bod na zámku sa nachádza vo výške zámku na symbole zámku. Kľúče od uzáverov sa musia dôkladne uschovať. Pozor: Uzáver zámku slúži bezpečnosti a je súčasne ochranou proti krádeži. Nosič sa bez týchto poistiek zámkov nesmie používať. Upevňovacie kliny pre poznávaciu značkuRýchlouzáver Montáž e bicyklov na nosiči bicyklov Obrázok 2 Prvý bicykel sa postaví do stredu prvej koľajnice (najbližšie k vozidlu) a upevní sa na U – oblúku pomocou krátkeho držiaka rámu. Otočné kolesá upevnite pomocou plastového upínacieho pásu. (pozri obrázok 2). Držiaky rámu sa najprv pevne priskrutkuje na U – oblúku. Na tento účel sa musia z držiakov rámu odkrútiť uzamykateľ né ryhované matice a musia sa odstrániť upevňovacia svorka s pružinou. Taktiež sa musí odstrániť dištančná rúrka. Zoberte svorku U - oblúka zo závitovej tyče a položte ju okolo U - oblúka. Následne znova skompletizujte držiak rámu v opačnom poradí. Dbajte na to, že zaoblená hrana dištančnej podložky musí ukazovať k upevňovacej svorke. Druhý bicykel sa postaví obyčajne do opačného smeru do druhej koľajnice a upevní sa na U – oblúku pomocou dlhého držiaka rámu. Na upevnenie značky sa musia vopred vytlačiť upevňovacie kliny. (pozri obrázok 1) Otočné kolesá upevnite rovnako, ako je popísané pri prvom bicykle. Prípadne je potrebné umiestniť bicykle individuálne na zadnom nosiči inak, ako je popísané, aby bolo možné držiak rámu správne upevniť. Zabezpečte teraz bicykle pomocou dlhého bezpečnostného pásu. Kvôli prídavnej bezpečnosti položte bezpodmienečne bezpečnostný pás cez rámy bicyklov a okolo U – oblúka a bezpečnostný pás pevne utiahnite. Pozor: Nosič nikdy nepoužívajte pri nakladaní bez bezpečnostného pásu! Odklopenie nosiča bicyklov Uvoľnite poistku z odklápacej páky. Podržte U – oblúk pevne jednou rukou, aby sa nosič nemohol prudko odklopiť, a zatlačte páku z odklápacieho mechanizmu. Teraz môžete nosič opatrne spustiť. Nadvihnutím nosného stola tento znova zaskočí do polohy používania. Následne zaistite znovu páku pomocou tejto dodatočnej poistky.

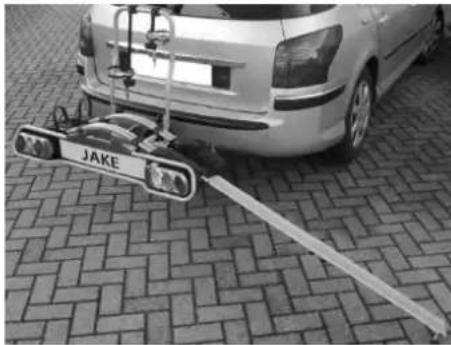

Kľúč Plastový uzáver Rýchlouzáver Regulačná skrutka Bezpečnostný pás Regulačná skrutkaVoliteľné príslušenstvo Rozšírenie na 3 bicykle. Pomocou rozširovacej súpravy č. výrobku 11511 môžete nosič bicyklov rozšíriť na prepravu 3 bicyklov. Nájazdová lišta č. výrobku 11512 Po nájazdovej lište môž ete ťažšie bicykle (napr. elektrobicykle) ľahko a bez zvláštnej námahy vytlačiť na nosič bicyklov.

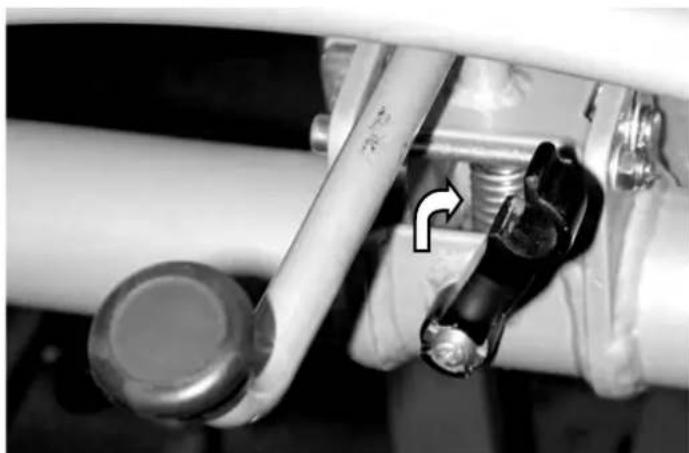

Pozor: Riaďte sa bezpodmienečne bezpečnostnými pokynmi! Pri kaž dom začiatku jazdy a medzitým kontrolujte pravidelne osvetľovacie zariadenie vášho zadného nosiča vzhľadom na správnu funkciu! Pri nových spojkách sa často na spojovacej hlavici pre ťahanie prívesu nachádza hrubá čierna laková vrstva. Aby váš zadný nosič mal čo najlepšie možné držanie, mala by sa táto laková vrstva opatrne odstrániť pomocou moridla, rozpúšť adla atď .! Časti bicykla (hustilka, tašky, košíky atď.), ktoré by sa mohli stratiť, sa musia pred začiatkom jazdy odstrániť. Jazda s nosičom bicyklov ovplyvňuje jazdné vlastnosti vášho auta. Prispôsobte preto vašu jazdnú rýchlosť. Vyvarujte sa náhlych a prudkých pohybov pri riadení. Pri cúvaní berte do úvahy, že je vaš e auto s nosičom bicyklov dlhšie ako ste zvyknutí. Pri nepoužívaní by sa mal nosič bicyklov demontovať. Nesmie sa jazdiť s nosičom bicyklov sklopeným na spojke. Všetky pohyblivé časti, ako nosné stoly, držiak na poznávaciu značku a zadné svetlá musia byť v jazdnej prevádzke vo funkčnom stave. Maximálna rýchlosť je 130 km/h. Pre dodržanie riadnej a bezpečnej montáže sa riaďte presne návodom na montáž. V prípade pochybností týkajúcich sa týchto pokynov požiadajte predajcu alebo priamo výrobcu o ďalšie informácie. Kvôli vašej osobnej bezpečnosti by ste mali pravidelne kontrolovať nosič a príslušný náklad, pretože podľa § 23 pravidiel cestnej premávky ste povinný tak urobiť a v prípade vzniku škôd udalosti môžete byť zato zodpovedný. Výrobca a obchodník neručia za škody na veciach alebo zdraví osôb spôsobené neodborným používaním alebo neodbornou montážou. Výrobok bol otestovaný a vyskúšaný aj pri extrémnych podmienkach, pričom s ohľadom na bezpečnosť a pevnosť dosiahol dobré výsledky. Preto môžeme pri odborne vykonanej montáži vylúčiť chybné funkcie. Vážený zákazník, Tento zadný nosič bicyklov môžete používať pri dodržiavaní pravidiel spôsobilosti k cestnej premávke, ako aj pri dodržaní dovoleného zaťaženia na čape spojky prívesu a maximálneho užitočného zaťaženia vášho ťažného zariadenia, aj na prepravy iných nákladov a predmetov, pokiaľ je zaručené bezpečné upevnenie týchto nákladov a predmetov.© EAL GmbH, 11510, 11524, 11525, Ma13 EAL GmbH, Otto-Hausmann-Ring 107, D-42115 Wuppertal
