GEBRUIKSAANWIJZING Jake Black Eufab
De maximaal toegestane belasting van de fietsdrager model JAKE bedraagt 60kg
- Geschikt voor nagenoeg alle trekhaken
Inclusief Europese typegoedkeur - U hoeff hem Niet in het kentekenbewijs van uw auto te lately registrareren
Gemakkelijk te beladen en te ontladen - Drager ook onbeladen toegestaan op de trekhaak
- Geschikt voor het transport van twee fietsen
Veilige en betrouwbare bevestiging van de fietsen aan het frame - Geen problemen bij lage doorgangen, garages of parkeergarages
- U bespaart benzine door de lage luchtweerstand
Deze drager is nicht geschickt voor gebruik op aluminium trekhaken.
De D-Waarde van de trekhaak moet minimaal 5,0kN bedragen.
| Max. kogeldruk op de trekhaak | Eigen gewicht fietsdrager | Maximale belasting |
| 50 kg | 17 kg | 33 kg |
| 60 kg | 17 kg | 43 kg |
| 75 kg | 17 kg | 58 kg |
| 90 kg | 17 kg | Max. 60 kg |
Geachte klant,
Deze gestempelde pagina is de Europese typegoedkeur voor deze fietsdrager.
Indien u de drager gebruikt, moet u dit certificaat.altijd bij u hebben.
Voorwaarden van de koppeling
Deze drager is nicht geschikt voor het gebruik op aluminium trekhaken.
U kurz de fietsdrager onder de volgende voorwaarden opijdere trekhaak monteren:
De Maximale belasting van de fietsdrager type JAKE is 60kg
Deze waarde is op het typeplaatje vermeld.
Controleer of de trekhaak voor de fietsdrager geschikt is. De trekhaak dient ook goedgekeurd te+zijn.
De kogel en de kogelstang要去en uiten stuk gemaakt zich. Het materiaal van de kogelstang要去en minimale kwaliteit hebben van St 52-3.
Notitle:
Doorgaans bestaan de kogelstangen uit St 52-3. Gietijzer zoals GGG 40 is hiervoor nicht geschikt (alleen vanaf GGG 52). Op dit moment worden de volgende kogelstangen van GGG 40 gemaatk:
| Trekhaak fabrikant: | Keurmerk: | Geschikt voor de modellen: |
| F 4192 | Audi A4 | |
| Westfalia | F 3830 | Audi A6 |
| F 4112 | Audi A8 |

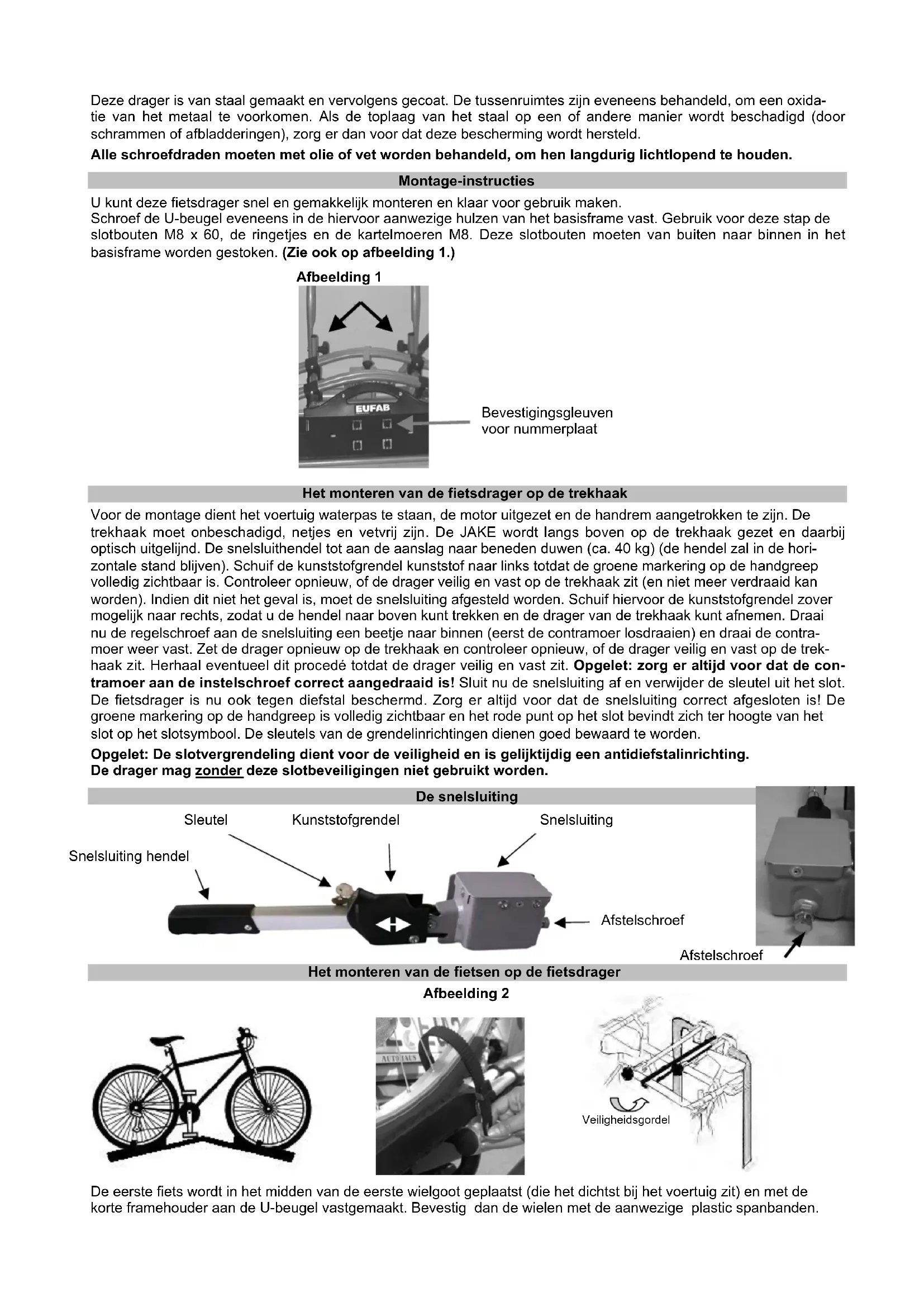

Deze drager is van staal gemaakt en verrolgens gecoat. De tussenruimtes zich eveneens behandeld, om een oxidatie van het metaal te voorkomen. Als de toplaag van het staal op een of andere manier worden beschadigd (door schrammen of afbladderingen), zorg er dan voor dat deze bescherming worden hersteld.
Alle schroefdraden moeten met olie of vet worden behandeld, om hen langdurig lichtlopend te houden.
Montage-instructies
U kurz deze fietsdrager snel en gemakkelijk monteren en klaar voor gebruik maken.

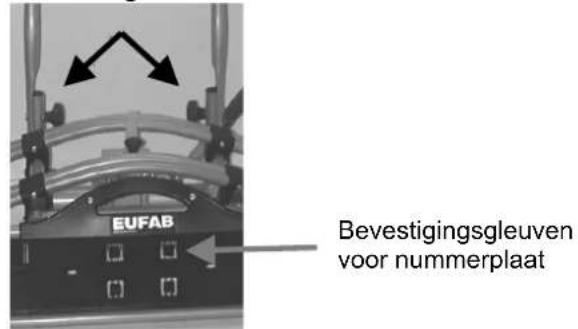

Schroef de U-beugel eveneens in de hiervoan anwezige hulzen van het basisframe vast. Gebruik voor deze stap de slotbauten M8 x 60, de ringetjes en de kartelmoeren M8. Deze slotbauten要去en van buitenaar binnen in het basisframe worden gestoken. (Zie ook op afbeelding 1.)
Afbeelding 1
Het monteren van de fietsdrager op de trekhaak
Voor de montage dient het voertuig waterpas te staan, de motor uitgezet en de handrem aangetrokken te+zijn. De trekhaak moet onbeschadigd, netjes en vetvrij zijn. De JAKE wordt langs boven op de trekhaak gezet en waar bij optisch uitgelijnd. De snelsluithendel tot aan de aanslag maar beneden duwen (ca. 40kg (de hendel za in de horizontale stand blijven). Schuif de kunststofgrendel kunststofaar links totdat de groene markings op de handgreep volledig zichtaar is. Controller opnieuw, of de drager veilig en vast op de trekhaak zit (en Niet meer verdraaid kan worden). Indien dit nicht het geval is, moet de snelsluiting afgesteld worden. Schuif hiervoor de kunststofgrendel zover möglichnestaar rechts, zodate hemel naar boven kunt trekken en de drager van de trekhaak kunt afnemen. Draai nu de regelschroef aan de snelsluiting een beetjeaar binnen (eerst de contramoer losdraaien) en draai de contramoer weer vast. Zete drager opnieuw op de trekhaak en controller opnieuw, of de drager veilig en vast op de trekhaak zit. Herhaal eventueel dit procede totdat de drager veilig en vast zit. Opgeber: zorg er altijd voor dat de contramoer aan de instelschroef correct aangedraaid is! Sluit nu de snelsluiting af en verwijder de sleutel uit het slot. De fietsdrager is nu ook gegen diefstal beschermd. Zorg er altijd voor dat de snelsluiting correct afgesloten is! De groene markings op de handgreep is volledig zichtaar en het rode punt op het slot bevindt zich ter hoogte van het slot op het slotsymbol. De sleutels van de grendelinrichtingen dienen goed bewaard te worden.
Opgelet: De slotvergrendeling dient voor de veiligheid en is gelijktijdig een antidiefstalinrichting. De drager mag zonder deze slotbeveiligingen Niet gebruikt worden.

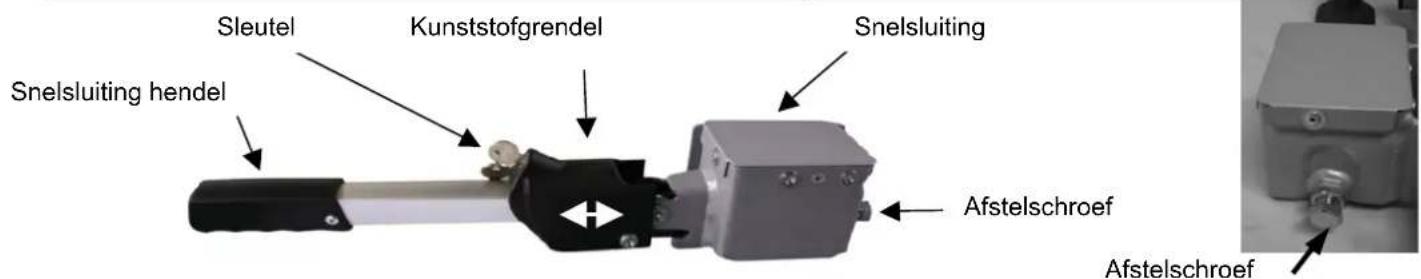

De snelsluiting

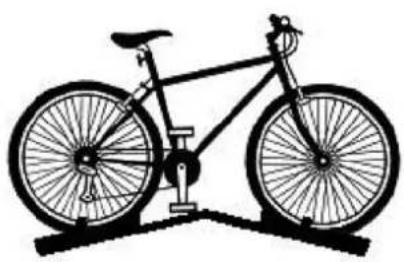

Het monteren van de fietsen op de fietsdrager
Afbeelding 2
De eerste fiets worden in het midden van de eerste wilgoot geplaatst (die het dichtst bij het voertuig zit) en met de korte frameholder aan de U-beugel vastgemaakt. Bevestig dan de wielen met de aanwezighe plastic spanbanden.
(Zie ook afbeelding 2.) U要去 de framehoulders eerst aan de u-beugel vastschroeven. Hiertoe要去 u de afsluitbarre kartelmoeren van de framehoulders afdraaien en de bevestigingsklem met de veer verwijderen. De afstandspijpmoet eveneens worden verwijderd. Neem de U-beugelklem van de schroefdraadstang en leg deze rond de Ubeugel. Compleeer verrolgens de framehoulder in omgekeerde volgorde. Houd er rekening mee dat de afgeronde kant van de afstandsplaat waar de bevestigingsklem要去 wijzen.
De tweede fiets sunt u het beste in omgekeerde richting in de tweede rail zieten en met de lange framehouder aan de u-beugel vastmaken. Om de nummerplaat te kuren monteren要去 u eerst de keggen voor het vastmaken eruit drukken. (Zie afbeelding 1.)

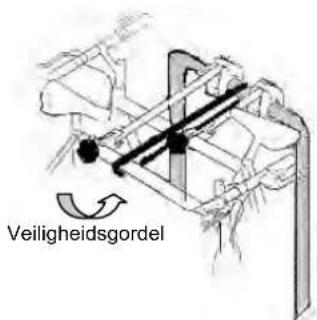

De wielen van de volgende fiets kutn u net zo vastmaken als bij de eerste fiets. Misschien zal het echter nodig+zijn om de fietsen anders dan beschreiben apart van elkaar op de drager te plaatsen, om de framedragers op de juiste manier vast te kunnen maken. Beveilig daarna de fietsen met de lange veiligheidsgordel. Voor nog meer veiligheid moet u in ieder geval de veiligheidsgordel door het frame van de fietsen en om de u-beugel leggen en de gordel verwolgens goed vasttrekken.
Pas op: Gebruik de fietsdrager als hij is beladen nooit zonder de veiligheidsgordel.

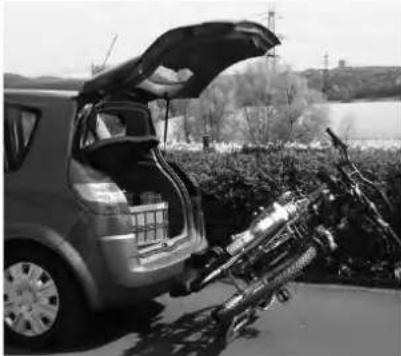

Het kantelen van de fietsdrager

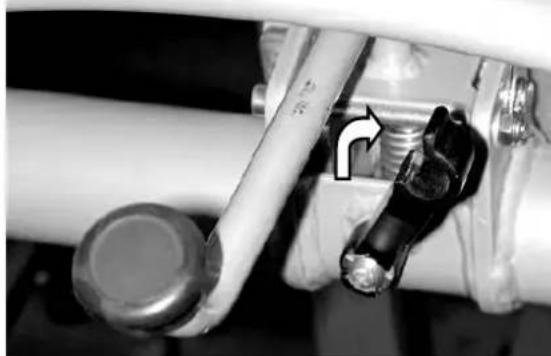

Maak allereerst de vergrendeling van de hefboom voor het kantelen los. Houd hierbij de u-beugel met een hand vast, zodat de drager Niet plotseling kan kantelen. Druk verwolgens de hefboom aan beneden. U kutn dan de drager voorzichtig aan beneden latent zakken. Als u later de fietsdrageraar boven tilt, klikt het kantelmechanisme weer vast in de juiste positie. Beveilig ten slotte de hefboom voor het kantelenoor met de extra beveiliging.
Optioneel beschikbaar

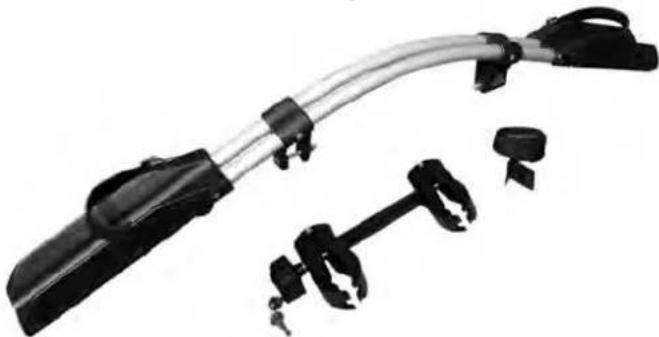

Uitbreiding voor drie fietsen
Met het uitbreidingspakket Art.-nr. 11511 kut u de fietsdrager ombouwen voor het transport van drie fietsen.

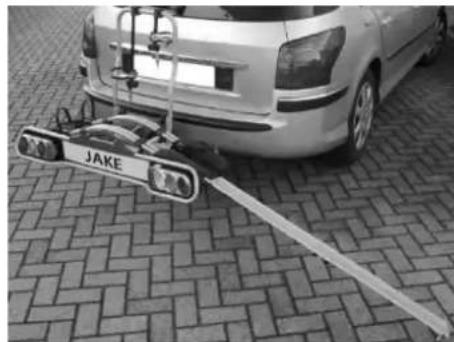

Art.-nr. 11512 Oprijhulp
Bespaart het optillen van de fietsen op de fietsendrager, u kunt ze gewoon maar boven duwen. Optimaal geschikt voor zware of elektrische fietsen.
Let op:
Veiligheidsvoorschriften nakomen!
Controleer voor u gaat rijden en tussendoor of de verlichting van uw fietsdrager goed werkt.
Bij neue trekhaken zit er vaak nog een Zwarte beschermlaag op de kogel. Verwijder deze laklaag voorzichtig met behulp van beits, een oplosmiddel enz. Zo za uw fietsdrager better op de trekhaak vast zitten.
Let erop dat u tijdens het rijden geen accessoires zoals fietspompen, fiestassen, een winkelmand of dergelijkke verliest.
Een gemonteerde fietsdrager beinvloedt de rijeigenschappen van uw voertuig. Stem dus uw snelheid erop af en vermijd plotselinge bewegingen van het stuur.
Indien u achechteruit gaat rijden, denk er dan aan dat uw auto met de gemonteerde drager langer is dan normalaal.
Indien u de fietsdrager nicht gebruiktkest u hem het beste demonteren.
De fietsdrager mag Niet dichtgeklapt zich terwijl u rijdt. Alle beweegbare onderdelen zoals basisframe, nummerplaathouder en achechterlichten要去en zichijdens het rijden in gebruikstoestand bevinden.
De maximale snelheid van het voertuig met drager is 130km / h
Kom voor een correcte en veilige montage de montage-instructies na. Indien u twijfels heeft over deze instructies, vraag dan verdere informatie bij de verkoper of direct bij de fabrikant.
Controleer voor uw eigenveiligheid de drager en+zijn lading regelmatig,want u bent er volgens het verkeersreglement toe verplichten u kunt in een schadegeval aansprakelijk worden gehonden.
De fabrikant en de verkoper staan Niet in voor materiaele schade of lichamelijk letsel als gevolg van een ondeskundige montage of een ondoelmatig gebruik.
Dit product is getest en ook onder extreme omstandigheden op de proof gesteld. Wat de veriligheid en de betrouwbaarheid betreft, heeft het goede resultaten behaald.
Wij kan den dus uitsluiten dat de drager Niet goed werkt als hij vakkundig is gemonteerd en gehanteerd.
Geachte klant,
U kurz deze fietsdrager ook voor het transport van andere goederen gebruiken. Houd echter rekening met het wegeverkeersreglement, de kogeldruk en de maximale belasting van de drager. Zorg er tevens voor dat deze goederen algijd goed zijn vastgemaakt.
