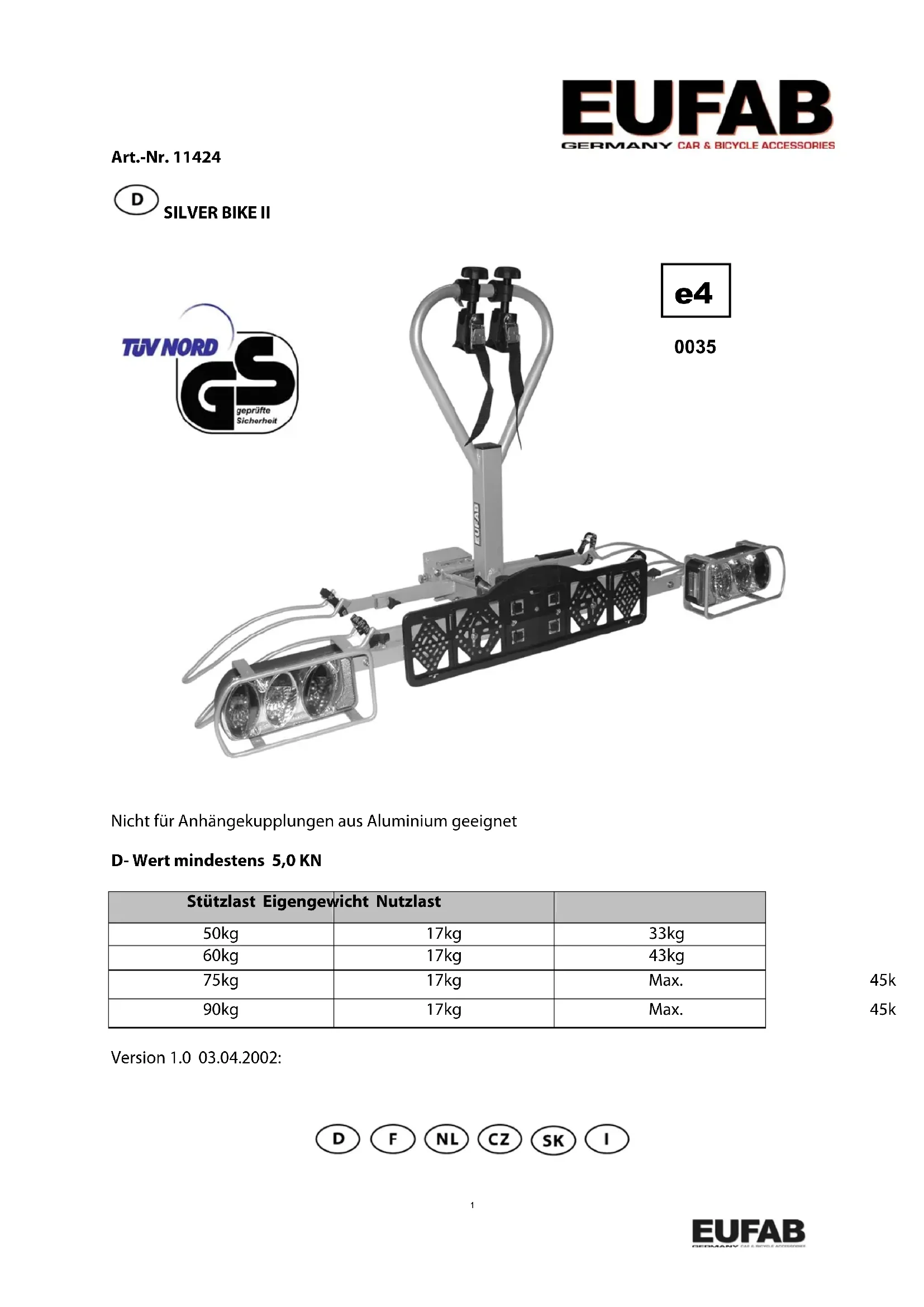

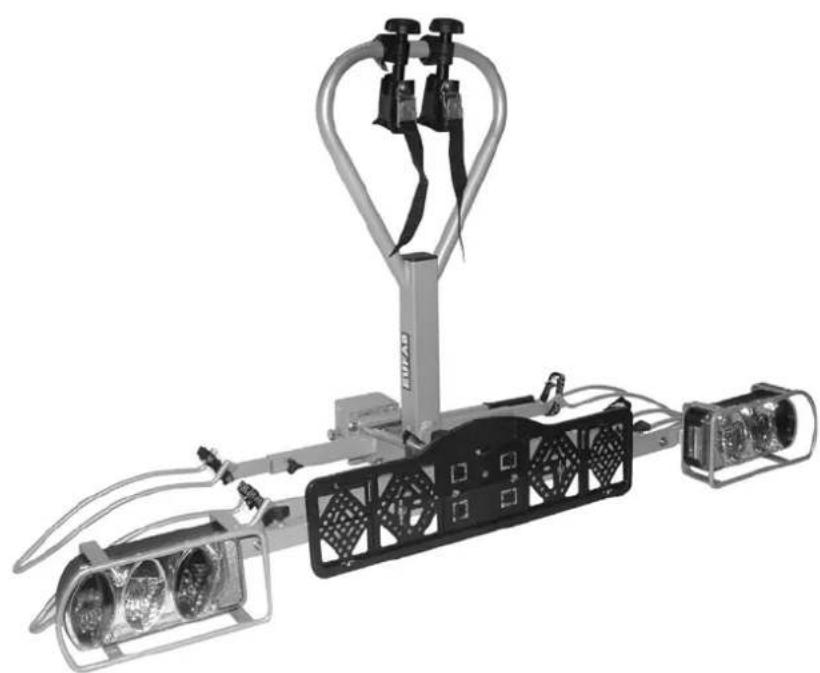

BEDIENUNGSANLEITUNG Silver Bike II Eufab
Nicht für Anhängekupplungen aus Aluminium geeignet
Version 1.0 03.04.2002:
45k
45k
Der Heckträger ist pulverlackiert, und die Hohlräume sind hohlraumbeschichtet, was einer Oxidation des Metals vorbeugt. Sollte diese Beschichtung in irgendeiner Form zerstört werden (Kratzer, Abstoßungen), sorgen Sieitte für eine Wiederherstellung des Schutzes! Alle Schraubengewinde sollenn mit Öl oder Fett behandelt werden, um eine dauerhafte Leichtigigkeit zu gewährleisten.
Bild 1
Trägerbasis

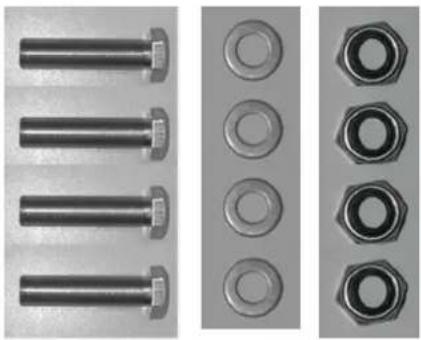

Schrauben M8 X 25
Scheiben 8 mm, Muttern M8
Schnellverschluss

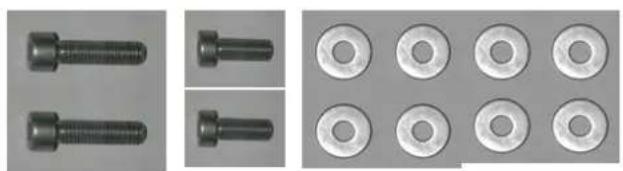

Inbus-Schauben M6X30,M6X16
Scheiben 6 mm, Muttern M6
Schutzkappen
Lampenträger
Montageanleitung

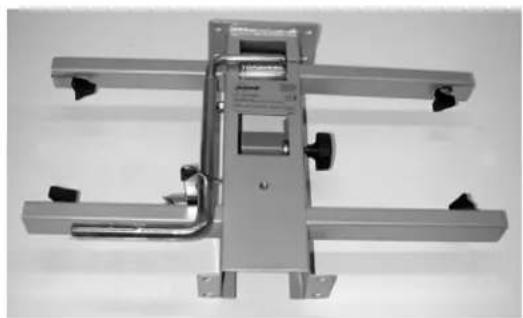

Befestigen Sie den Schnellverschluss mit den Schrauben M8 x 25, Unterlegscheiben 8mm und den Muttern M8 an die Trägerbasis. Nun schrauben Sie den Lampenträger mit den Inbus - Schrauben M6 X 30, M6 X 16, Scheiben und Muttern M6 fest.

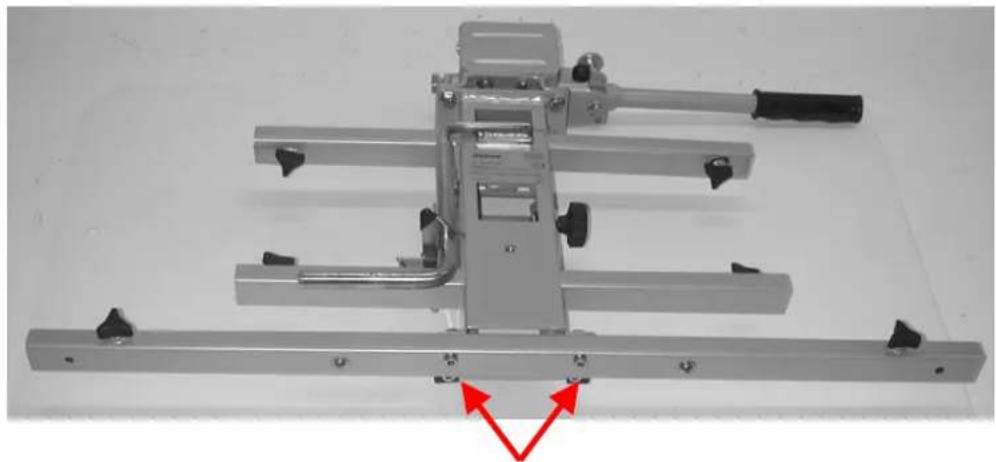

Setzen Sie zuerst die Schrauben M6 x 30 ein, anschließend stecken Sie über beiden unteren Blechverbindungen die Schutzkappen. Danach verschauben Sie diese mit den Schrauben M6 X 16.
Bild 2
Inbus-Schrauben M6X30
Scheiben 6mm
Mattern M6
Lampenhalter links mit Lampe
Lampenhalter rechts mit Lampe
Stellen Sie den Abstand der Leuchten ein: Im Lampenträger befinden sich links und rechts je zwei Bohrungen. Bei Fahrzeugen über 1740 mm Breite, siehe Ziff. 13 im Fahrzeugschein, ist der größere Lampenabstand zu wahren. Bei Fahrzeugen unter 1740 mm Breite, ist der Kleinere Lampenabstand zu wahren.
Achten Sie auf eine symmetrische Montage der Lampen.
Lampenhalter Baugruppe in den Lampenträger einsetzen. Dann mit den Schrauben M6 X 30, Unterlegscheiben und Muttern M6 sichern. Bevor Sie diese Verbindung festziehen, schrauben Sie die Rändelschrauben in den Lampenträger ein undziehen diese leicht fest (dient zur Ausrichtung der Lampen siehe Bild). Befestigen Sie das Kabel der Beleuchtung mit den beiliegenden Kabelbindern an die Basis.

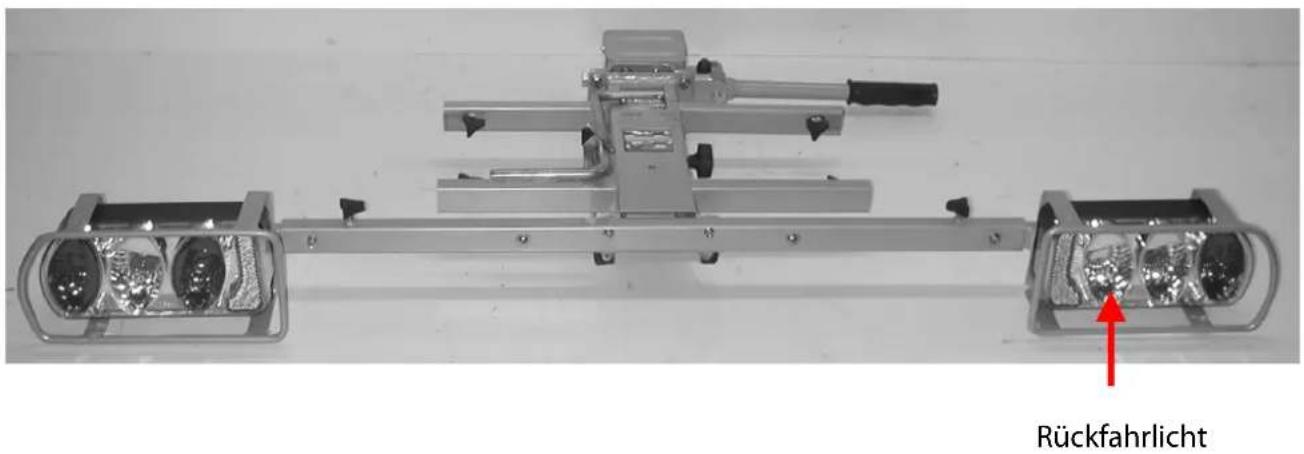

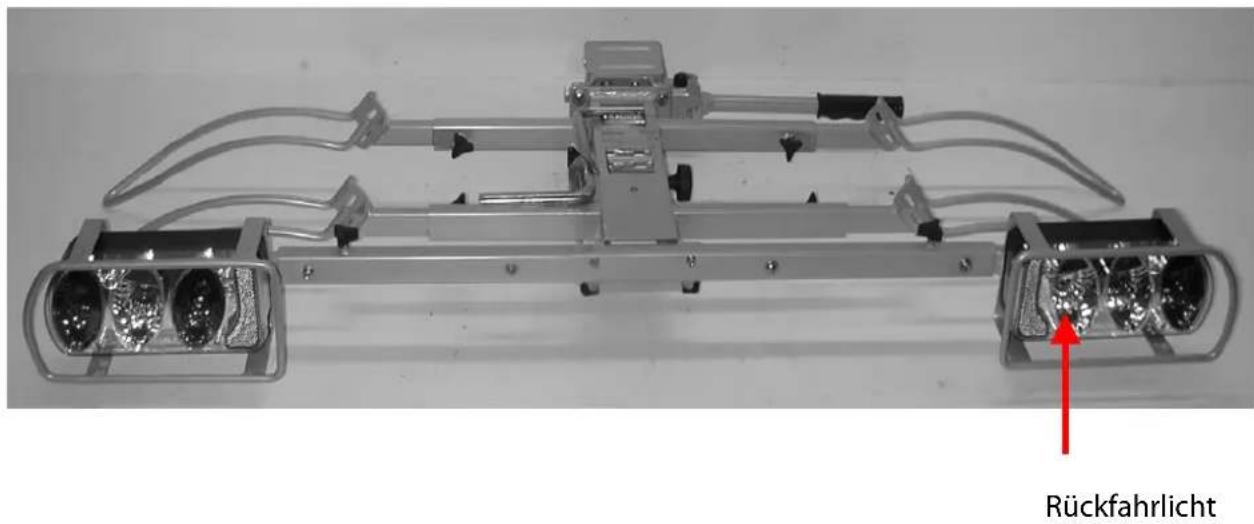

Achten Sie darauf, dass das Kabel beim Abklappen des Silver Bike II nicht eingeklemmt wird. Achten Sie darauf, dass die Rückleuchte mit dem Rückfahrlicht auf der rechten Seite montiert werden muss (siehe Bild).
Bild 3
Markierung

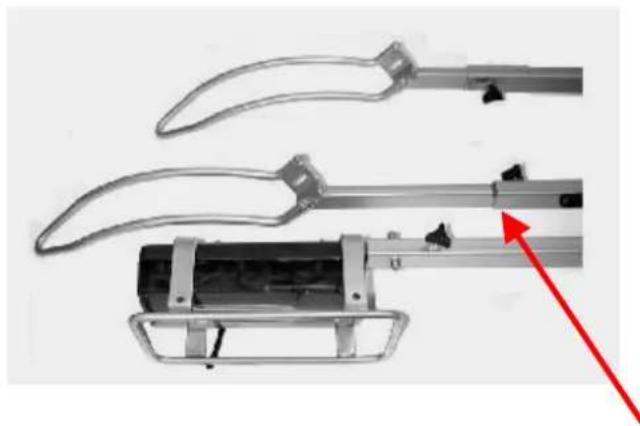

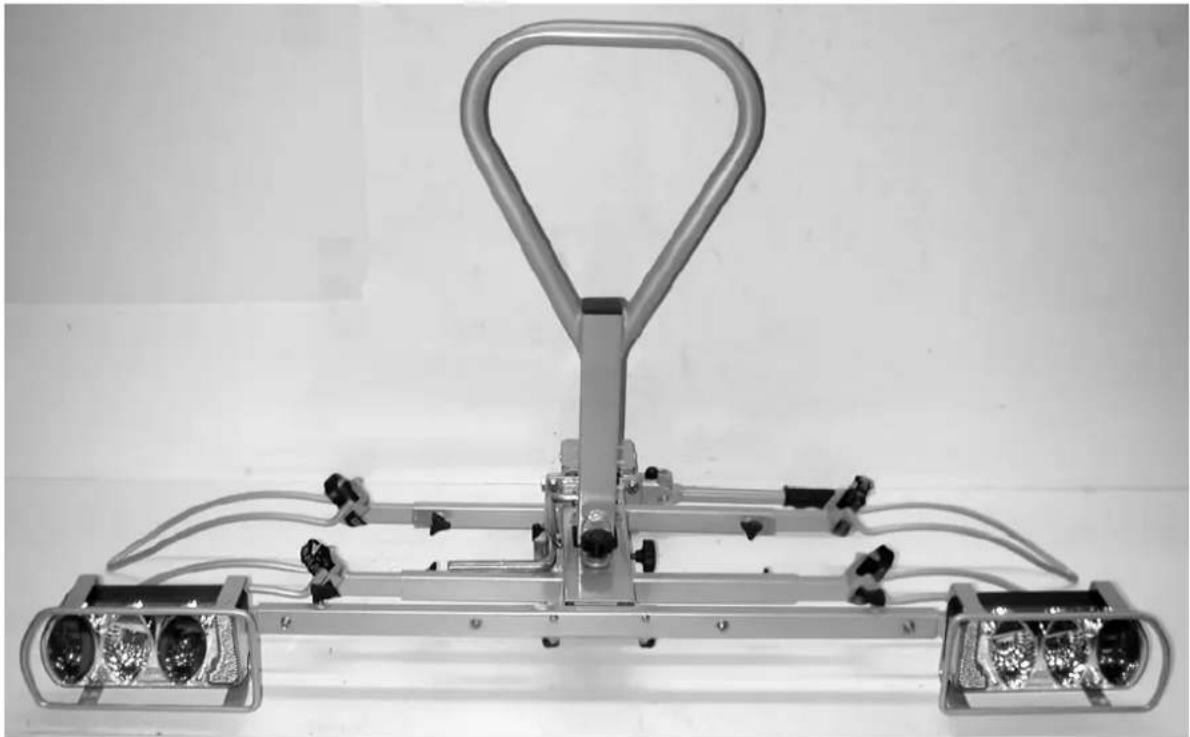

Schieben Sie die Radständer Baugruppe in die Aufnahmen der Trägerbasis hinein. Achten Sie daraufuf, dass die Spitze des Radständers beim Einschieben nach unten zeigt (siehe Bild). Mit den Rändelschrauben Baugruppe (vormontiert) sichern Sie die Radständer, indem Sie diese festschrauben.
Achten Sie darauf, dass beim Verstellung der Radständer diese nur maximal bis zur roten Markierung Herausgezogen werden)durfen (siehe Bild).
Bild 4
Spanngurt Klein 4X
Rändelschraube M8 U-Scheibe 8mm
Befestigen Sie den Turm mit der Rändelschraube M8 und der Unterlegscheibe 8mm. Ziehen Sie zuerst die seitlich sitzende Rändelschraube (ohne Unterlegscheibe und vormontiert) an. Ziehen Sie nun die obere Rändelschraube (mit Unterlegscheibe) sicher und fest an (siehe Bild).

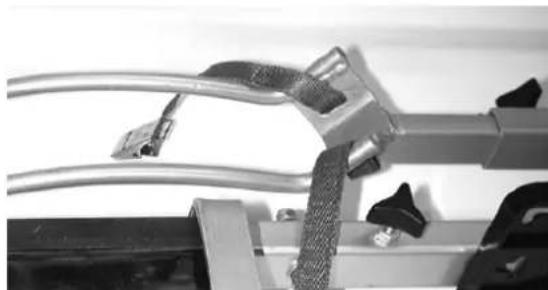

Die Spanngurteziehen Sie von innen nach auBen um den Radstander herum, dann von auBen nach innen durch die Langlocher des Radstanders (siehe Bild).
Bild 5
Kennzeichenhalter
Den Kennzeichenrahen befestigen Sie mit den vormontierten Blechschrauben 4 X 20, Scheiben an dem Lampenträger Achten Sie darauf, dass der Kennzeichenrahen auf einer Höhe mit der Beleuchtung liegt.

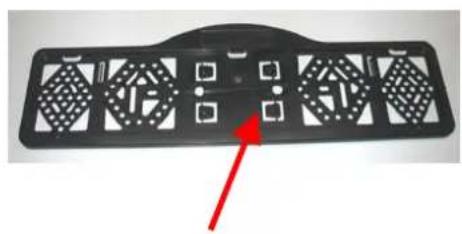

Achtung: Die Befestigungskeile für das Kennzeichen befinden sich als Ausdrückteile im Kennzeichenrahmen (siehe Bild).
Die Rahmenhalter schrauben Sie mit dem Klemmverschluss an den Turm fest. Die Spanngurtseite dient zur Befestigung am Fahrradrahmen.
Legen Sie immer den Sicherheitsgurt (im Lieferumfang) um die Fahrräder und dem Turm herum undziehen ihn fest.
Bild 6
Montage auf die Anhängekupplung
Achten Sie auf eine unbeschädigte, saubere und fettfrei Kupplungskugel!

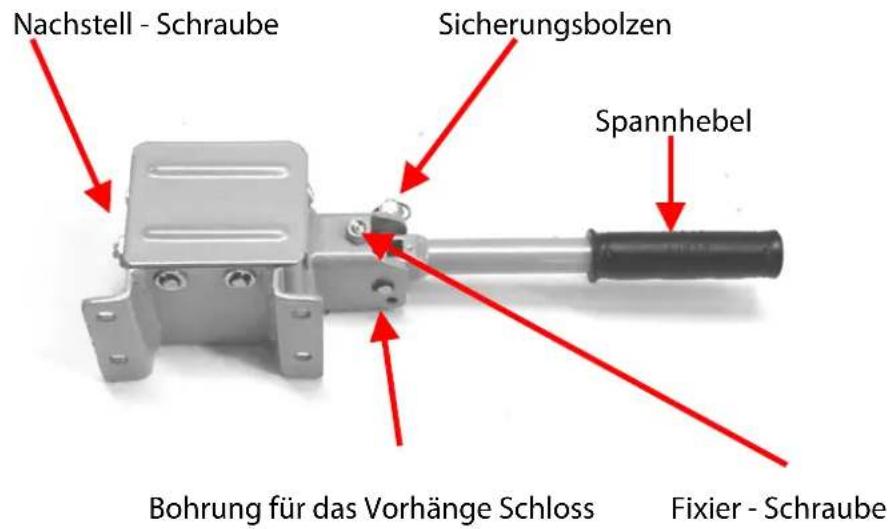

Der Spannhebel muss zurückgelegt sein, damit müssen Sie den Sicherungsbolzen nach außenziehen und verdrehen. Der bereits zusammengebaute Silver Bike II wird von oben auf die Anhängekupplung gesetzt. Den Träger mit einer Hand waagerecht halten Mit der anderen Hand den Spannhebel umlegen. Sollte der Heckträger noch nicht sicher und fest auf der Anhängekupplung sitzen, müssen Sie den Spannhebel wieder zurücklegen und die seitlich vorhandene Nachstell - Schraube etwas eindrehen und anschließend wieder kontern (siehe Foto). Anschließend drehen Sie den Sicherungsbolzen bis dieser einrastet (siehe Foto). Mit der Fixier - Schraube Ist ein leichtes Einrasten des Sicherungsbolzen einstellbar. Der Silver Bike II muss mit dem montierten Sicherheitsbolzen geschichert werden.

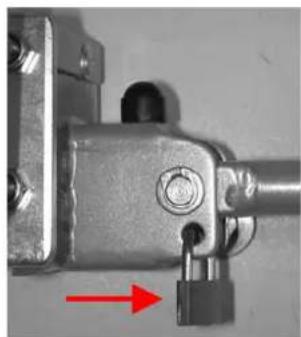

Achtung: Durch das beiliegende Vorhängeschloss muss der Träger zusätzlich gesichert werden was gleichzeitig auch ein Diebstahlschutz darstellt. Siehe Foto
Befestigen der Fahrräder auf dem Heckträger
Das erstige Fahrrad wird in die hinteren Radständer von dem Träger (dem Fahrzeug am{nachsten) gestellt. Stellen Sie die Radständer durch Hineinschieben und Herausziehen so ein, dass die Laufräder so tief wie möglich in ihren stehen und möglichst symmetrisch ausgerichtet sind. Nach dieser Einstellung drehen Sie die Rändelschrauben fest an.
Mit dem Spanngurt eines Rahmenhalters befestigen Sie nun den Rahmen des Fahrrades. Da die Rahmenhalter nicht platzgebunden sind, können Sie mehrere Positionen ausprobieren. Wichtig ist, die Rahmenhalter so hoch wie möglich zu positionieren. Die Laufträder werden mit den einzelnen Spanngurten geschichert.
Das zweite Fahrrad stellen Sie in die vorderen Radständer und gehen bei der Befestigung so vor, wie beim ersten Fahrrad.
Achtung:
Zur zusätzlichen Sicherheit legen Sie den mitgelieferten Sicherheitsgurt um das Rohr des Turmes, sowie die Rahmen der Fahrräder herum undziehen diesen fest zusammen. Die Radstädner maximal nur bis zur roten Markierung Herausziehen!
Sicherheitsgurt
Abklappen des Heckträgers Silver Bike II

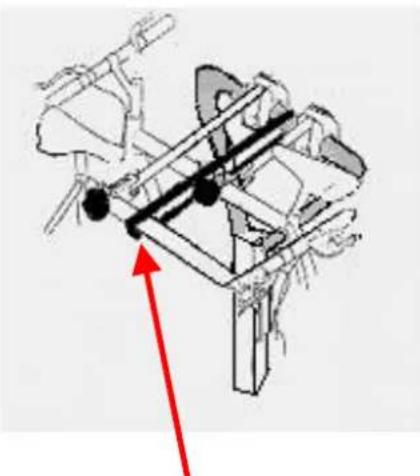

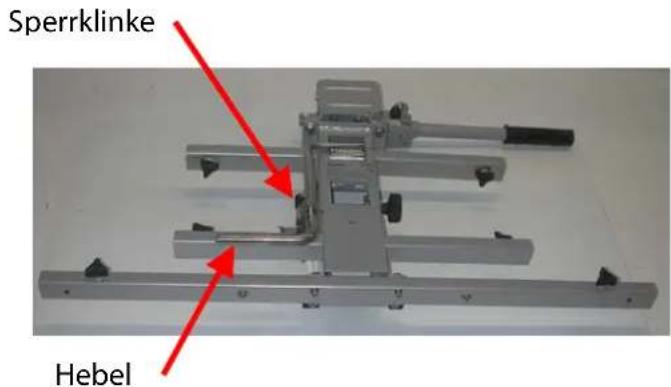

Der Silver Bike II lassst sich nach hinten abklappen, wenn Sie den Hebel etwas nach unten drücken, die Sperrklinke vom Hebel nach links zur Seite drucken, und anschließend den Hebel leicht nach obenziehen.
Achtung: Beim Abklappen des Trägers unbedingt ein Fahrrad festhalten, damit der Träger nicht selbstständig herunter klappt.
Um den Träger in die Ausgangsposition zu bringen, haben Sie den Heckträger nach oben und drücken den Hebel nach unten bis die Sperrklinke automatisch einrastet. Bevor Sie den Träger loslassen überprüfen Sie, dass die Sperrklinke auch eingerastet ist (siehe Bild).
Achtung:
Sicherheitshinweise unbedingt beachten!
Beachten Sie die zulässige Achstast
Kontrollieren Sie vor jedem Fahrtantritt und zwischen durch regelmäßigen den festen Sitz des Trägers am Fahrzeug und auch die Befestigung der Räder auf dem Träger, um etwaige Beschädigungen der Befestigungselemente früherzeitig zu erkennen und zu beheben!
Überprüfen Sie regelmäßig vor jedem Fahrtantritt die Lichtanlage Ihres Heckträgers auf korrekte Funktion!
Bei neuen Kupplungen befindet sich früig eine dickere schwarze Lackschicht auf der Kupplungskugel. Damit Ihr Heckträger den bestmöglichen Halt besteht, sollte diese Lackschicht entfernt werden mittels Beize, Lösemittel etc!
Die Ladungarf nicht mehr als 400mm uber die Beleuchtung seitlich hersausragen.
Bei Beladung muss der Sicherheitsgurt befestigt werden!
Verlierbare Teile wie z.B. Luftpumperke, Körbe, Klingel etc. sind vor Antritt der Fahrt zu entfernen.
Das Fahren mit einem Fahrradträger beeinflusst die Fahreigenschaften von einem KFZ. Passen Sie deshalb ihre Fahrgeschwindigkeit den geänderten Verhältnissen an. Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.
Beachten Sie beim Rückwärtsfahren, dass Ihr KFZ mit dem Träger länger ist als normal!
Bei Nichtgebrauch sollte der Fahrradträger demontiert werden.
Fahrträder beim Transport nicht mit einer Plane oder Ähnlichem abdecken
Die maximale Geschwindigkeit beträgt 130 Km/h
Für die ordnungsgemäß und sichere Montage die Montageanweisung genau befolgen. Bei Zwei-feln in Hinblick auf diese Anweisungen den Handler oder direkt den Hersteller um weitere Informationen bitten. Zu ihrer eigenen Sicherheit sollen den Sie den Träger und die dazu gehörende Ladung regelmäßig kontrollieren, weil Sie nach § 23 der STVO dazu verpflichtet sind und im Schadensfall haftbar gemacht werden.
Der Hersteller und der Handler haften nicht für Schäden an Sachen oder Personen aufgrund einer unsachgemäßem Montage oder eines unsachgemäßen Gebrauchs
Das Produkt wurde geprüft und auch unter extremen Bedingungen erprobt, wobei es in Hinblick auf Sicherheit und Halt gute Ergebnisse erbrachte. Daher konnen wir bei fachgerecht ausgeführter Montage Fehlfunktionen ausschreiben.
Verehrter Kunde, diesen Fahrradheckträger können Sie unter Beachtung der STVZO sowie der vorhandenen Stützlast und max. Nutzlast auch für Transporte anderer Güter oder Gegenstände verwenden. Es muss allerdings eine sichere Befestigung dieser Güter oder Gegenstände gewährleistet sein.
Diesen Träger können Sie auch baulich verändern mit Originalteilen aus dem Hause EUFAB und zusammen mit:
Art Nr. 11403 Erweiterung für das 3. Fahrrad
Art. Nr. 11232 abschließbarer Rahmenhalter kurz Art. Nr. 11233 abschließbarer Rahmenhalter lang
