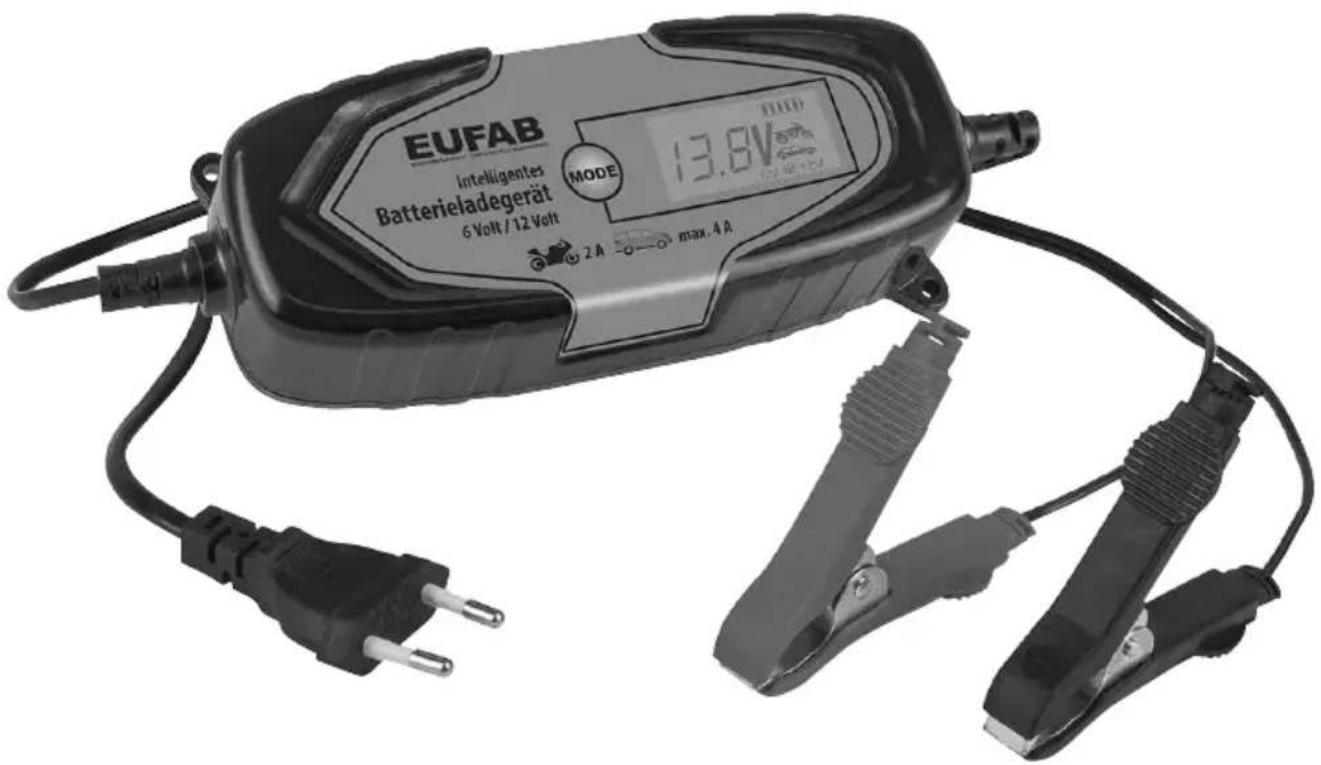

• Art.-Nr.: 16647 Intelligentes Batterieladegerät 6/12 V 4 A auch für Lithiumbatterien Bedienungsanleitung p. 2
• Art. No. 16647 Intelligent battery charger 6/12 V 4 A also for lithium batteries Operating instructions p. 10
• Réf. art. 16647 Chargeur de batterie intelligent 6/12 V 4 A également pour les batteries au lithium Manuel de l‘opérateur p. 18
• Cod. art. 16647 Caricabatterie intelligente 6/12 V 4 A anche per batterie al litio Istruzioni per l‘uso p. 34
• Art.nr. 16647 Intelligente batterijlader 6/12 V 4 A ook voor lithiumbatterijen Gebruiksaanwijzing p. 26
• © EAL GmbH, 16647 03.2021 Č. výr. 16647 Inteligentní nabíječka pro baterií 6/12 V 4 A i pro lithiové baterie Návod k obsluze WARNUNG Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit! p. 422

1. BESTIMMUNGSGEMÄSSER GEBRAUCH

INHALT Das Ladegerät ist zum Au aden von o enen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien) und Lithiumbatterien (LiFe) geeignet:

• Nassbatterien WET (Blei-Säure-Batterien mit Flüssig-Elektrolyt)

• MF Wartungsfreie Blei-Säure-Batterien Das Batterieladegerät verfügt über spezielle Ladeprogramme für AGM- und Lithiumbatterien. Andere Batterien dürfen mit diesem Gerät nicht geladen werden. Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten. Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden. Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis +40°C ausgelegt. Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbe- sondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und

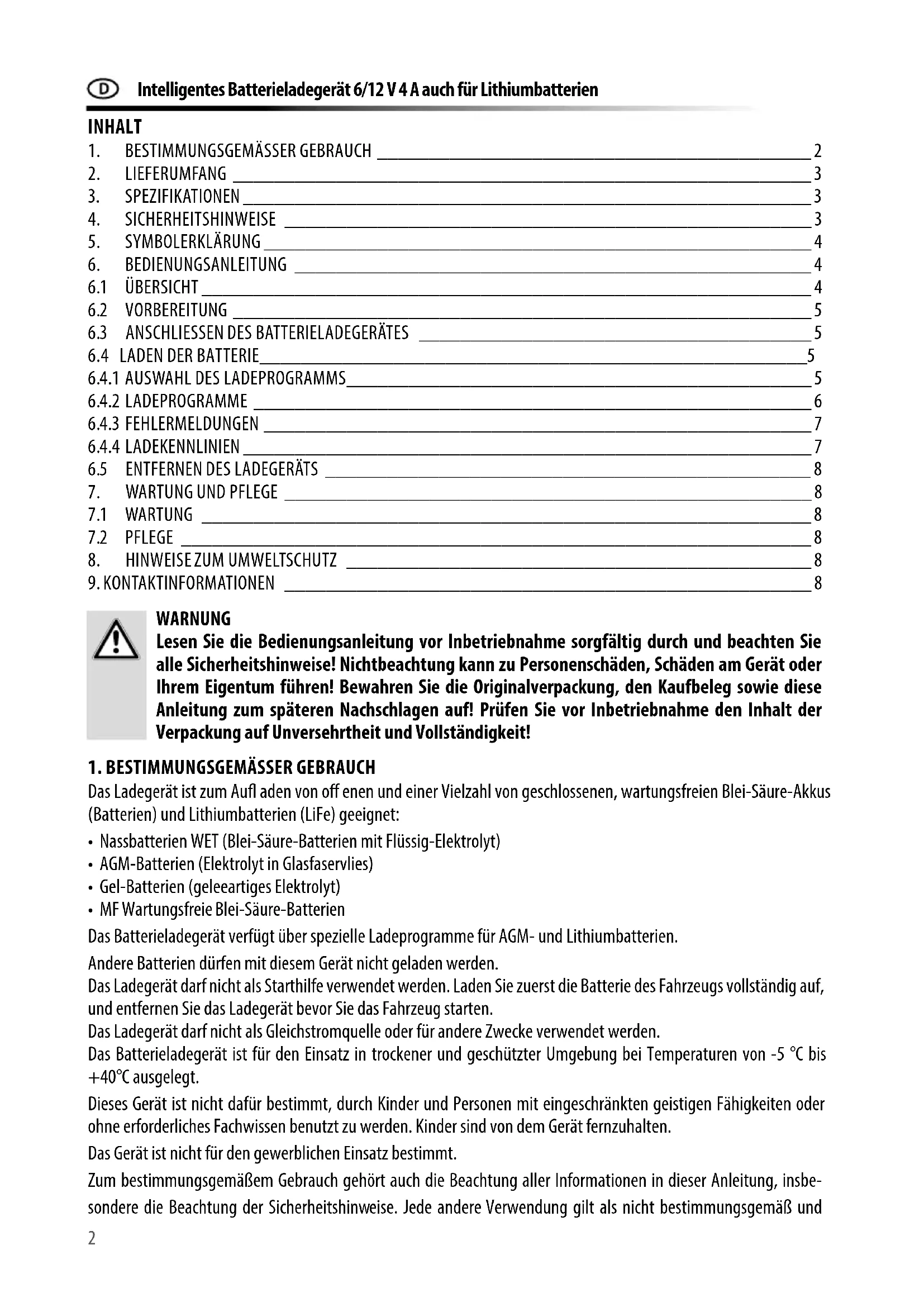

Intelligentes Batterieladegerät 6/12 V 4 A auch für Lithiumbatterien3

4. SICHERHEITSHINWEISE

• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!

• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

• Manipulieren oder zerlegen Sie das Gerät nicht!

• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

• Rauchen Sie nicht und entzünden Sie kein oenes Feuer, während Sie an der Batterie arbeiten. Es besteht Explosionsgefahr.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muss mit der Angabe auf dem Typenschild des Gerätes übereinstimmen.

• Klemmen Sie das Netzkabel nicht ein und schützen Sie es vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl. Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.

• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn der Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unseren Technikern auf.

• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.

• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht Erstickungsgefahr.

• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.

• Verlegen Sie das Netzkabel so, dass es Sie nicht behindert und niemand versehentlich daran ziehen kann.

• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.

• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.

• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten Umgebung.

• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend! Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen

• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von Hitzestau!

• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom Bordnetz Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.

• Zum Entfernen des Batterieladegerätes ziehen Sie als erstes den Netzstecker aus der Steckdose und Abmessungen (L x B x H): ca. 185 x 70 x 45 [mm] Gewicht: ca. 0,420 kg Länge Netzkabel: ca. 1,50 m Länge Ladekabel: ca. 1,50 m Eingang: 220-240 V AC 50/60 Hz Ausgang: 6 V-Modus: 7,2 / 7,4 V, 2 A 12 V Modus: 14,4 /14,8 V, 2 / 4 A (weitere Daten im Abschnitt 6.4.1) Batteriekapazität: 1,2 - 120 Ah Umgebungstemperatur: -5 °C bis +40 °C

• 1x Batterieladegerät • 1x Gebrauchsanleitung kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.4 beachten Sie die Reihenfolge beim Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies zu Ihrem Schutz äußerst wichtig.

• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.

• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über +40°C aus!

• Lassen Sie das Ladegerät während des Ladevorgangs nicht unbeaufsichtigt.

• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.

entspricht den EG-Richtlinen empfohlene Batteriekapazität Schutzisoliertes Gehäuse (Schutzklasse II). Gebrauchsanleitung lesen gekennzeichnetes Elektro- produkt darf nicht in den Hausmüll geworfen werden Geräte mit diesem Zeichen dürfen nur im Haus (trocke- ne Umgebung) betrieben werden entspricht den Anforderungen des § 21 des Produktsicher- heits-gesetzes (ProdSG)

6. BEDIENUNGSANLEITUNG

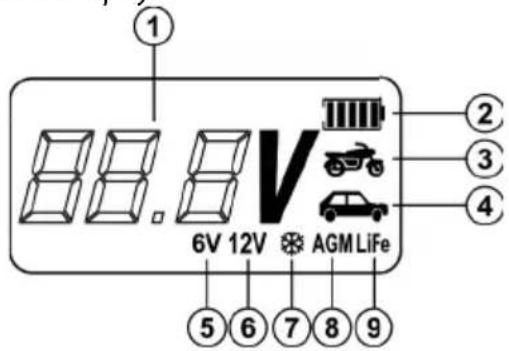

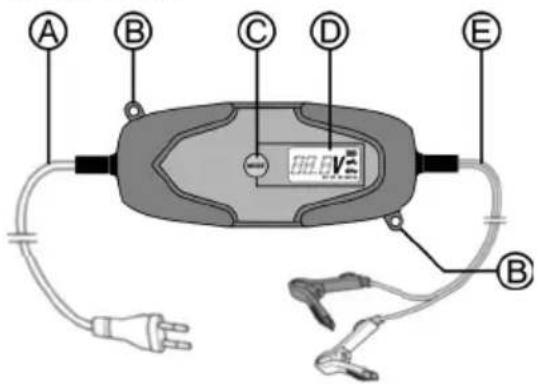

A Netzkabel B Befestigungsöse C „MODE“ Auswahlschalter für Ladeprogramm D Display E Ladekabel Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des Fahrzeugs gelesen und alle Sicherheitshinweise verstanden haben. Bild 1: Übersicht 1 Ladespannungsanzeige, Fehlermeldungen, Erhaltungsladung 2 Ladezustandsanzeige 3 Motorrad-Modus 4 Auto Modus 5 6 V Modus 6 12 V Modus 7 Wintermodus 8 Ladeprogramm für AGM-Batterien 9 Ladeprogramm für Lithiumbatterien Bild 2: Display Sicherung, hier: Träge, 1.6 A Schutzklasse Strahlwasser geschützt IP 655

Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen. Nur für oene Batterien: Entfernen Sie die Verschlussstopfen der Batteriezellen. Kontrollieren Sie den Flüssigkeitsstand in den Zellen, lesen Sie dazu in der Bedienungsanleitung Ihrer Batterie nach. Füllen Sie maximal nur so viel destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Die Flüssigkeit dehnt sich während des Ladevorgangs aus und die Batterie kann überlaufen. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geönet. Bei geschlossenen und wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.

Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist und das Ladekabel nicht mit dem Batterieladegerät verbunden ist. Schließen Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie an. Wenn Sie die Batterie in eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an der Karosserie (blanke Stelle) an, weit entfernt von der Batterie, Vergaser und Kraftstoeitungen. Halten Sie diese Reihenfolgen immer ein. Stecken Sie jetzt das Netzkabel (Position A in der Übersicht) des Batterieladegerätes in die Steckdose. Die Hinter- grundbeleuchtung des Displays (Position D in der Übersicht) wird aktiviert. Im Display wir die Batteriespannung (Position 1 in der Übersicht) angezeigt. ACHTUNG Wenn im Display die Fehlermeldung „Er 1“ erscheint, sind die Ladekabel falsch angeschlossen. Entfernen Sie die Polzangen von den Batteriepolen, und schließen Sie sie korrekt an ACHTUNG Um den Ladevorgang zu starten, drücken Sie den Auswahlschalter für das Ladeprogramm (Position C in der Übersicht) sooft, bis das von Ihnen gewünschte Ladeprogramm eingestellt ist. Wird kein Ladeprogramm eingestellt, wird der Ladevorgang nicht gestartet. Das zuletzt eingestellte Ladeprogramm wird gespeichert, und kann bei der nächsten Benutzung des Ladegerätes durch einmaliges Drücken des Auswahlschalters gestartet werden. Die Ladeprogramme werden in folgender Reihenfolge durchgeschaltet (siehe auch Bild 2 in der Übersicht):

1. 12 V-Auto 6. 12 V-Motorrad-Winter

2. 12 V-Auto-Winter 7. 12 V-Motorrad-AGM

3. 12 V-Auto-AGM 8. 12 V-Motorrad-Lithium

4. 12 V-Auto-Lithium 9. 6 V-Modus

Nach dem Starten des Ladevorgangs kann das Ladeprogramm nicht mehr geändert werden. Soll mit einem anderem, als dem eingestellten Ladeprogramm, geladen werden, ziehen Sie den Netzstecker des Ladegerätes und trennen Sie die Batterie vom Ladegerät (siehe Abschnitt 6.5). Warten Sie ca. 30 Sekunden, bis das Display dunkel ist, und gehen Sie dann gemäß Abschnitt 6.4.1 vor und stellen Sie das korrekte Ladeprogramm ein. Abhängig vom Ladezustand der Batterie passt das Gerät den Ladestrom an, um die angeschlossene Batterie optimal zu laden. Nur während der Hauptladephase wird mit dem angegebenen maximalen Ladestrom geladen. Kurz bevor die volle Ladekapazität erreicht wird, wird mit geringerem Ladestrom gearbeitet. So wird die Batterie schonend und optimal bis zur vollen Kapazität geladen (siehe auch Abschnitt 6.4.4). Das im Display angezeigte, animierte Batteriesymbol (Position 2 in der Übersicht) zeigt an, dass die Batterie geladen wird.6 12 Volt Auto-Lithium Ladeprogramm 12 V Batterien von 14 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 4 A maximal Ladespannung: 14,4 V 12 Volt Auto-AGM Ladeprogramm 12 V Batterien von 14 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 4 A maximal Ladespannung: 14,8 V 12 Volt Auto-Winter Ladeprogramm 12 V-Batterien, 14 Ah bis 120 Ah, Temperaturen unter 0°C Ladestrom: 4 A maximal Ladespannung: 14,8 V 12 Volt Auto Ladeprogramm 12 V-Batterien, 14 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 4 A maximal Ladespannung: 14,6 V 12 Volt Motorrad-Winter Ladeprogramm 12 V Batterien von 1,2 Ah bis 120 Ah, Temperaturen unter 0°C Ladestrom: 2 A maximal Ladespannung: 14,8 V 12 Volt Motorrad-AGM Ladeprogramm 12 V Batterien von 1,2 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 2 A maximal Ladespannung: 14,8 V 12 Volt Motorrad-Lithium Ladeprogramm 12 V Batterien von 1,2 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 2 A maximal Ladespannung: 14,4 V 6 Volt Modus Ladeprogramm 6 V Batterien von 1,2 Ah bis 120 Ah, Temperaturen unter 0°C Ladestrom: 2 A maximal Ladespannung: 7,2 V 6 Volt Winter-Modus Ladeprogramm 6 V Batterien von 1,2 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 2 A maximal Ladespannung: 7,4 V Sobald der Akku vollgeladen ist, wechselt das Batterieladegerät automatisch in den Batterieerhaltungslademodus. Dies wird im Display entsprechend angezeigt. 12 Volt Motorrad Ladeprogramm 12 V Batterien von 1,2 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 2 A maximal Ladespannung: 14,6 V

6.4.2 LADEPROGRAMME7

6.4.3 FEHLERMELDUNGEN

Fehlermeldung im 6 V Modus. Die Batteriespannung liegt unter 5,5 V, nach einer Lade- zeit von 5 Stunden liegt die Batteriespannung unter 6 V. Die Batterie ist wahrscheinlich defekt, lassen Sie die Batterie überprüfen. Keine Batterie angeschlossen, Batterie falsch angeschlossen, Batteriespannung passt nicht zum eingestellten Ladeprogramm, Überhitzung. Schließen Sie die Batterie korrekt an, wählen Sie das passende Ladeprogramm, trennen Sie das Ladegerät von der Batterie, lassen es abkühlen. Der automatische Ladevorgang folgt für Blei-Säure-Batterien (Nass- AGM- oder Gelbatterien) einer 9-stu gen Kennlinie, um die Batterie schonend und optimal zuladen, siehe Bild 3. Für Lithium-Batterien verwendet das Ladegerät eine 7-stu ge Kennlinie, die der Charakteristik dieses Batterietyps angepasst ist, siehe Bild 4.

6.4.4 LADEKENNLINIEN

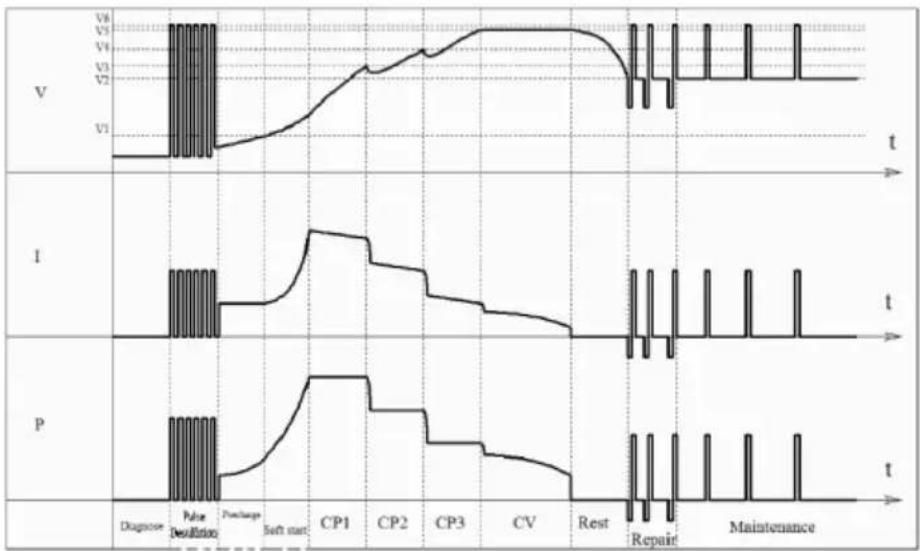

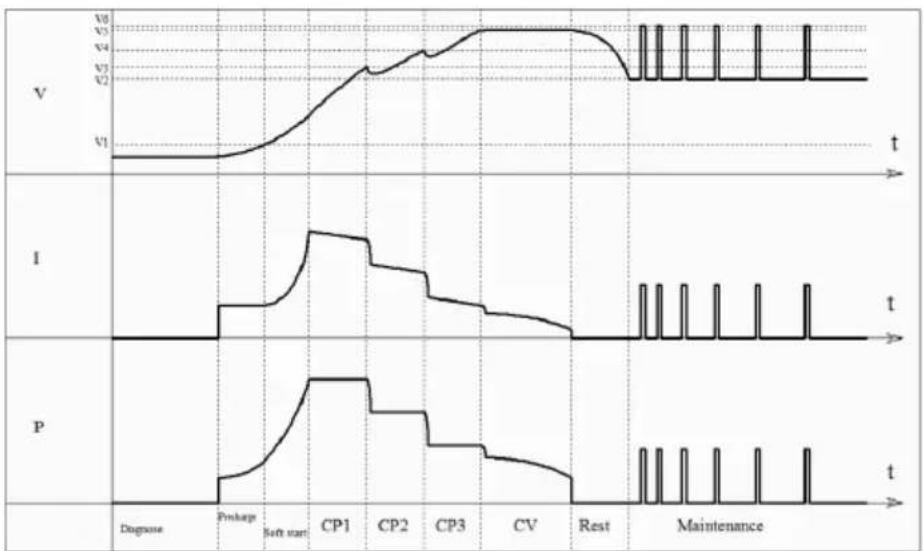

Bild 3: Ladekennlinie für Blei-Säure-Batterie Bild 4: Ladekennlinie für Lithium-Batterie8

6.5 ENTFERNEN DES LADEGERÄTS

Trennen Sie das Ladegerät vom Versorgungsnetz. Entfernen Sie die Polzangen von der Batterie, zuerst minus dann plus. Lassen Sie die Batterie abkühlen. Nur für o ene Batterien: Füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller genannten Füllstand auf. Verschließen Sie die Batteriezellen wieder mit den Verschlussstopfen. Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies zu Ihrem Schutz äußerst wichtig. ACHTUNG

7. WARTUNG UND PFLEGE

Das Batterieladegerät ist bei bestimmungsgemäßem Gebrauch wartungsfrei. Reinigen Sie die Polzangen nach jedem Ladevorgang. Entfernen Sie jegliche Batteriesäurespritzer von den Polzangen, um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenen Tuch. Benutzen Sie keine Flüssig- keiten oder chemischen Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen. Wickeln Sie die Kabel ordentlich auf, bevor Sie das Gerät lagern, um Beschädigungen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und sauberen Ort.
