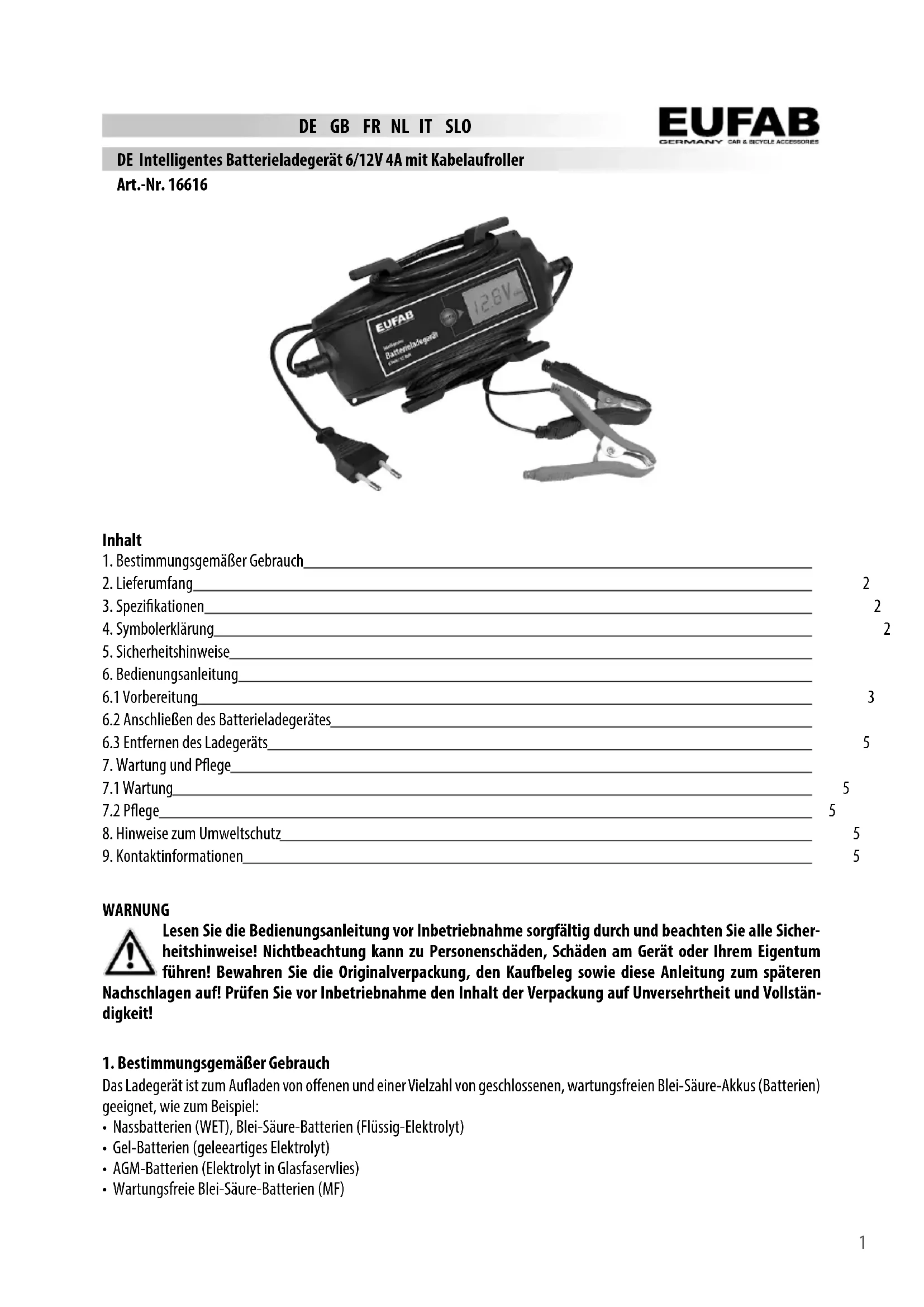

BEDIENUNGSANLEITUNG 16616 Eufab

WARNUNG Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicher- heitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollstän- digkeit!

DE Intelligentes Batterieladegerät 6/12V 4A mit Kabelaufroller Art.-Nr. 16616 Inhalt

1. Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien) geeignet, wie zum Beispiel:

• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)

• Wartungsfreie Blei-Säure-Batterien (MF)

1. Bestimmungsgemäßer Gebrauch 1

4. Symbolerklärung 2

5. Sicherheitshinweise 2

6. Bedienungsanleitung 3

6.2 Anschließen des Batterieladegerätes 3

6.3 Entfernen des Ladegeräts 5

7. Wartung und Pege 5

8. Hinweise zum Umweltschutz 5

entspricht den EG- Richtlinen

gekennzeichnetes Elektroprodukt darf nicht in den Hausmüll geworfen werden

Geräte mit diesem Zeichen dürfen nur im Haus (trockene Umgebung) betrieben werden

Schutzisoliertes Gehäuse (Schutzklasse II).

Sicherung, hier: Träge, 1.6A

empfohlene Batteriekapazität Gebrauchsanleitung lesen entspricht den Anforderungen des § 21 des Produktsicherheits- gesetzes (ProdSG) IP65 Schutzklasse Strahlwasser geschützt

5. Sicherheitshinweise

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderen- falls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muss mit der Anga- be auf dem Typenschild des Gerätes übereinstimmen.

• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl. Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.

Abmessungen: 180 x 100 x 45 [mm] Gewicht: 0,475 kg Länge Netzkabel: 1,50 m Länge Ladekabel: 1,50 m Eingang: 220-240 V AC 50/60 Hz Ausgang: 6 V Modus: 6 V DC 2,0 A Motorrad: 12 V DC 2,0 A Auto: 12 V DC 4,0 A Batteriekapazität: 6 V min 1,2 Ah max. 14 Ah 12 V min 1,2 Ah max. 120 Ah Schutzklasse: IP65 (nur Gerätegehäuse, nicht Anschluss- und Ladekabel) Umgebungstemperatur: -5 °C bis +40 °C

• Ladegerät · Gebrauchsanleitung Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und kann gefährlich sein. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt die EAL GmbH keine Haftung. Andere Batterien dürfen mit diesem Gerät nicht geladen werden. Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten. Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden. Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis +40°C ausgelegt.3

6. Bedienungsanleitung

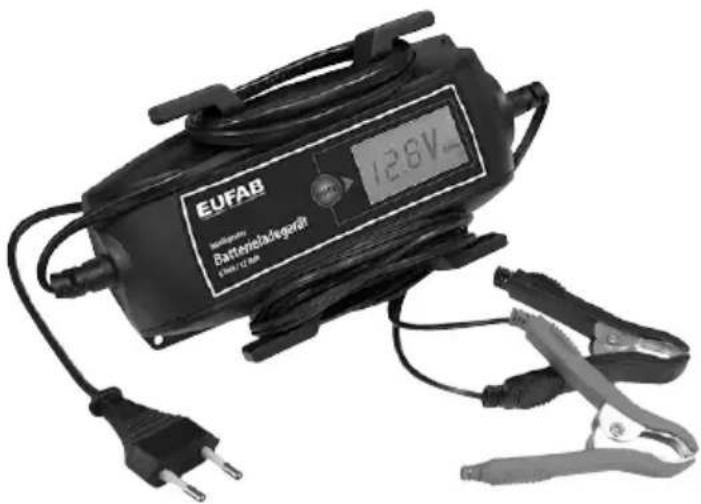

A MODE-Taste B Display C Ladekabel D Polzange rot (+) E Polzange Schwarz (-) F Netzkabel G Haken zum Aufwickeln der Kabel

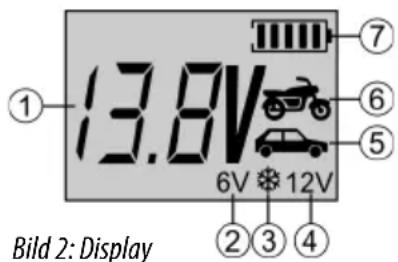

1. Batteriespannungsanzeige

3. Winterladeprogramm

4. 12 V Ladeprogramm

6. Motorradladeprogramm

7. Batterieladezustandsanzeige

Bild 2: Display Bild 1: Übersicht Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen. Nur für oene Batterien: Füllen Sie destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geönet. Bei wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.

6.2 Anschließen des Batterieladegerätes

Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen Sie grund- sätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie an. Wenn Sie die Batterie in eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an der Karosserie an, weit entfernt von der Batterie, Vergaser und Kraftstoeitungen. Halten Sie diese Reihenfolgen immer ein.

• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn der Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unseren Technikern auf.

• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.

• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht Erstickungs- gefahr.

• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.

• Verlegen Sie das Netzkabel so, dass es Sie nicht behindert und niemand versehentlich daran ziehen kann.

• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.

• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.

• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten Umge- bung.

• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend! Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen.

• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von Hitzestau!

• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom Bordnetz Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.

• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.

• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über +40°C aus!

• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.4 Auto-Modus Ladeprogramm 12 V Batterien von 14 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 4 A maximal Ladespannung: 14,6 V Batterieerhaltungslademodus Sobald der Akku voll geladen ist, wechselt das Batterieladegerät automatisch in den Batterieerhal- tungslademodus. Dies wird im Display entsprechend angezeigt. Auto-Winter-Modus Ladeprogramm für 12V Batterien von 14 Ah bis 120 Ah, Temperaturen unter 0°C Ladestrom: 4 A maximal Ladespannung: 14,8 V Mögliche Ladeprogramme 6 Volt-Modus Ladeprogramm für 6 V-Batterien, 1,2 Ah bis 14 Ah, Temperaturen über 0°C Ladestrom: 2 A maximal Ladespannung: 7,2 V 6 Volt-Winter-Modus Ladeprogramm für 6 V-Batterien, 1,2 Ah bis 14 Ah, Temperaturen unter 0°C Ladestrom: 2 A maximal Ladespannung: 7,4 V Motorrad-Modus Ladeprogramm für 12 V Batterien von 1,2 Ah bis 14 Ah, Temperaturen über 0°C Ladestrom: 2 A maximal Ladespannung: 14,3 V Motorrad-Winter-Modus Ladeprogramm für 12 V Batterien von 1,2 Ah bis 14 Ah, Temperaturen unter 0°C Ladestrom: 2 A maximal Ladespannung: 14,8 V Wurde die Batterie falsch angeschlossen (Verpolung) oder das Ladegerät hat keinen Kontakt leuchtet im Display die Fehlermel- dung ˝ ˝. Wird im Display die Fehlermeldung ˝ ˝angezeigt, wurde eine defekte 6 V-Batterie angeschlossen, diese kann mit dem Batterieladegerät nicht aufgeladen werden. Bei korrekt angeschlossener Batterie werden im Display die aktuelle Bat- teriespannung und die Symbole für das eingestellte Ladeprogramm angezeigt. Wählen Sie nun durch (mehrmaliges) Drücken der MODE-Taste das für Sie passende Ladeprogramm. Die Ladeprogramme können in folgender Reihenfolge durch Drücken der MODE-Taste ausgewählt werden: Motorrad 6 V Motorrad 6 V Winter Motorrad 12 V Motorrad 12 V Winter Auto 12 V Auto 12 V Winter Abhängig vom Ladezustand der Batterie passt das Gerät den Ladestrom an, um die angeschlossene Batterie optimal zu laden. Nur während der Hauptladephase wird mit dem angegebenen maximalen Ladestrom geladen. Kurz bevor die volle Ladekapazi- tät erreicht wird, wird mit geringerem Ladestrom gearbeitet. So wird die Batterie schonend und optimal bis zur vollen Kapazität geladen. Das im Display angezeigte Batteriesymbol (7) (Bild 2: Display) zeigt den aktuellen Füllstand der Batterie an.

Stecken Sie jetzt den Netzstecker des Ladegeräts in die Steckdose. Die Hintergrundbeleuchtung des Displays wird aktiviert. Achtung: Nach dem Einstecken des Netzsteckers müssen Sie das gewünschte Ladeprogramm durch mehrmaliges Drücken der MODE-Taste auswählen. Wird die MODE-Taste nicht gedrückt, wird der Ladevorgang nicht gestartet. Wenn der Ladevorgang läuft, ist es nicht mehr möglich auf ein anderes Ladeprogramm umzuschalten. Wenn Sie mit einem anderen als dem eingestellten Ladeprogramm arbeiten möchten, ziehen Sie den Netzstecker aus der Steckdose und warten bis das Display dunkel geworden ist. Danach stecken Sie den Stecker wieder ein und gehen wie oben beschrieben vor.5 EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Deutschland [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com Fehlermeldungen

9. Kontaktinformationen

6.3 Entfernen des Ladegeräts

Achtung: Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim Abklem- men. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies zu Ihrem Schutz äußerst wichtig. Trennen Sie das Ladegerät vom Versorgungsnetz. Entfernen Sie als nächstes den Anschluss der schwarzen Klemme (Minus). Entfernen Sie nun als nächstes die Batterieklemme vom Pluspol der Batterie (Rote Klemme). Lassen Sie die Batterie abkühlen und füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller genannten Füllstand auf. Verschließen Sie die Batteriezellen wieder mit den Verschlussstopfen.

Rollen Sie die Kabel ordentlich auf den, am Gerät dafür vorgesehenen Haken auf, bevor Sie das Gerät lagern, um Beschädigun- gen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und sauberen Ort. Bei bestimmungsgemäßem Gebrauch ist das Gerät wartungsfrei. Reinigen Sie die Polzangen jedes mal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäurespritzer von den Polzangen um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenen Tuch. Benutzen Sie keine Flüssigkeiten oder chemischen Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen.

8. Hinweise zum Umweltschutz

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesam- melt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektro- nik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung Fehlermeldung im 6 V – Modus, wenn eine Batterie mit weniger als 5,5 V ± 0,2 angeschlossen wird oder wenn nach 4 h Ladezeit die Spannung immer noch unter 6 V liegt. Fehleranzeige nach Falschanschluss (Verpolung), Kurzschluss, Auswahl eines falschen Ladepro- gramms oder Überhitzung.6
