16616 - Chargeur de piles Eufab - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles pour batteries plomb-acide
Marque	Eufab
Modèle	16616
Dimensions	180 × 100 × 45 mm
Poids	0,475 kg
Alimentation entrée	220-240 V AC, 50/60 Hz
Sortie	6V/12V DC, 2A ou 4A selon mode
Capacité batterie compatible	6 V: 1,2 à 14 Ah ; 12 V: 1,2 à 120 Ah
Classe de protection	IP65 (boîtier uniquement)
Température d'utilisation	-5°C à +40°C
Longueur câble de charge	1,50 m
Programmes de charge	6V, 6V hiver, 12V moto, 12V moto hiver, 12V voiture, 12V voiture hiver, mode conservation
Courant de charge maximal	2 A (modes 6V et moto) ; 4 A (mode voiture)
Fonctions principales	Charge automatique, protection inverse polarité, détection de batterie défectueuse, maintien de charge
Entretien et nettoyage	Nettoyer les pinces après usage ; ne pas immerger ; utiliser un chiffon sec
Sécurité	Ne pas utiliser comme aide au démarrage ; ne pas recouvrir ; utiliser dans un environnement sec
Pièces détachées et réparabilité	Câble d'alimentation non remplaçable ; appareil à mettre au rebut si endommagé
Informations générales	Fabricant : EAL GmbH, Allemagne

FOIRE AUX QUESTIONS - 16616 Eufab

Quels types de batteries puis-je charger avec ce chargeur Eufab 16616 ?

Ce chargeur est conçu pour les batteries plomb-acide ouvertes et fermées : batteries humides (WET), gel, AGM et sans entretien (MF). Il ne convient pas aux batteries lithium ou autres chimies.

Comment sélectionner le bon programme de charge ?

Appuyez plusieurs fois sur la touche MODE pour parcourir les programmes : 6V, 6V hiver, 12V moto, 12V moto hiver, 12V voiture, 12V voiture hiver. Choisissez celui correspondant à la tension et à la capacité de votre batterie, ainsi qu'à la température ambiante.

Que faire si l'écran affiche 'Er 1' ?

Le message 'Er 1' indique une erreur de connexion : inversion des polarités, court-circuit ou mauvais contact. Vérifiez le branchement des pinces (+ rouge sur positif, - noir sur négatif) et nettoyez les bornes si nécessaire.

Le chargeur peut-il être utilisé comme aide au démarrage ?

Non, ce chargeur n'est pas conçu pour aider au démarrage. Chargez complètement la batterie, puis retirez le chargeur avant de démarrer le véhicule.

Puis-je utiliser le chargeur en extérieur ?

Le boîtier est protégé IP65 (résistant aux jets d'eau), mais les câbles ne le sont pas. Utilisez le chargeur dans un endroit sec et à l'abri des intempéries. La température ambiante doit être comprise entre -5°C et +40°C.

Comment savoir si la batterie est complètement chargée ?

L'écran affiche le symbole de batterie plein et le message 'FUL' (full) en mode conservation. Le chargeur passe automatiquement en mode maintien de charge.

Que faire si l'écran affiche 'Er 2' en mode 6V ?

'Er 2' signifie que la batterie 6V connectée est défectueuse (tension inférieure à 5,5V après 4h de charge). Remplacez la batterie.

Peut-on laisser le chargeur branché en permanence ?

Oui, une fois la batterie chargée, le chargeur passe automatiquement en mode conservation de charge qui maintient la batterie sans surcharge. Cependant, il est recommandé de débrancher après utilisation pour économiser l'énergie.

Comment entretenir le chargeur ?

Nettoyez les pinces après chaque utilisation pour éviter la corrosion. Utilisez un chiffon sec pour le boîtier. N'immergez jamais l'appareil dans l'eau et ne laissez pas de liquide pénétrer.

Que faire si le câble d'alimentation est endommagé ?

Le câble d'alimentation ne peut pas être remplacé. Si le câble est endommagé, l'appareil doit être mis au rebut conformément aux réglementations sur les déchets électroniques.

MODE D'EMPLOI 16616 Eufab

12 V min 1,2 Ah max. 120 Ah

[phone] - 160

info@eal-vertrieb. com

[phone] - 160

Sommaire

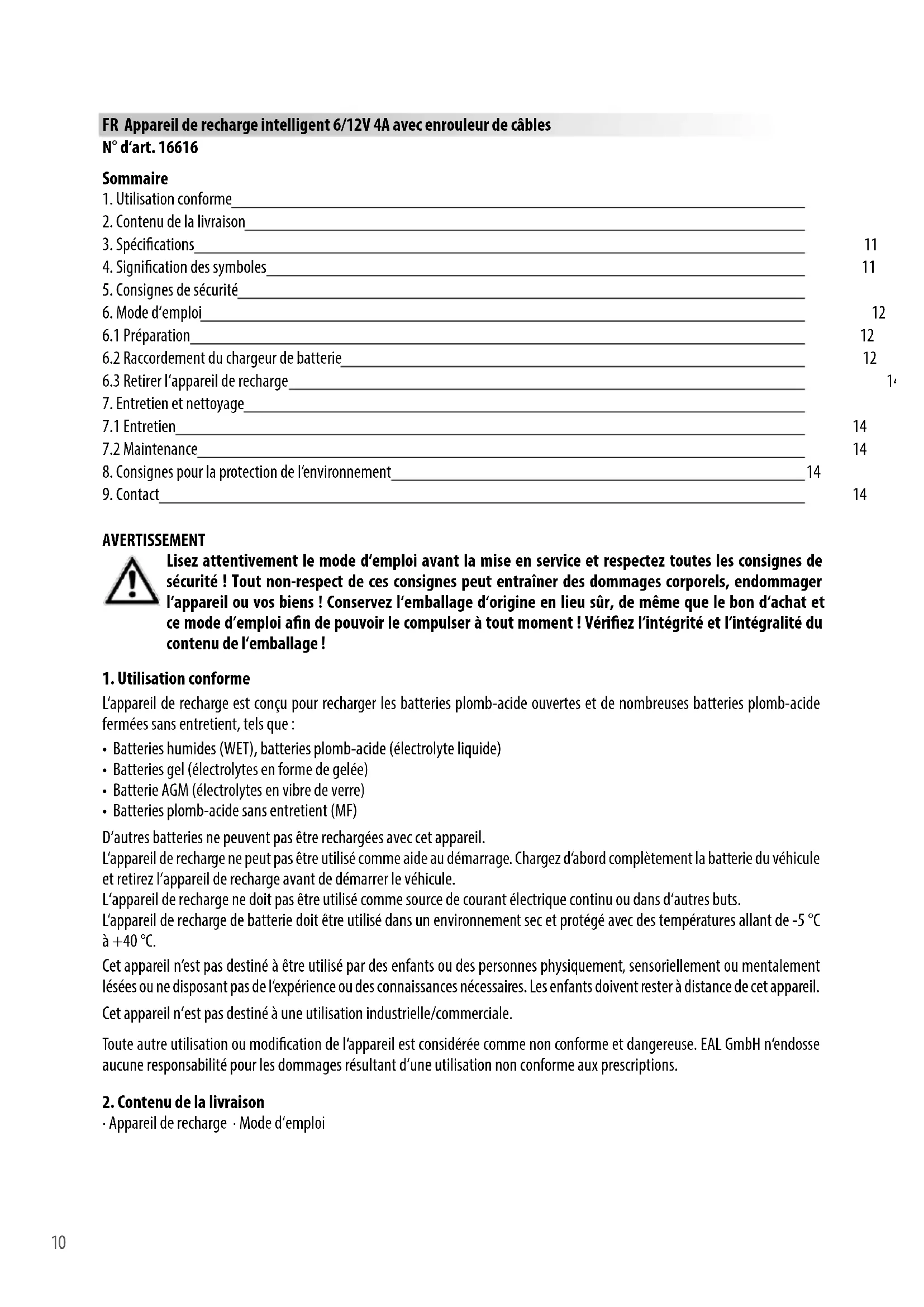

1. Utilisation conforme
2. Contenu de la livraison
3. Spécifications 11
4. Signification des symboles 11
5. Consignes de sécurité 6. Mode d'emploi 12 6.1 Preparation 12 6.2 Raccordement du chargeur de batterie 12 6.3 Retirer I'appareil de recharge 1
6. Entretien et nettoyage 7.1 Entretien 14 7.2 Maintenance 14
7. Consignes pour la protection de l'environnement 14
8. Contact 14

Avertissement

Lisez attentivement le mode d'emploi avant la mise en service et respectez toutes les consignes de sécurité ! Tout non-respect de ces consignes peut entrainer des dommages corporels, endommager l'appareil ou vos biens ! Conservez l'emballage d'origine en lieu sur, de même que le bon d'achat et ce mode d'emploi afin de pouvoir le compulser à tout moment ! Vérifiez l'intégrité et l'intégrality du contenu de l'emballage !

1. Utilisation conforme

L'appareil de recharge est concu pour recharger les batteries plomb-acide ouvertes et de nombreuses batteries plomb-acide fermées sans entretient, tels que:

• Batteries humides (WET), batteries plomb-acide (electrolyte liquide)
• Batteries gel (électrolytes en forme de gelée)
• Batterie AGM (electrolytes en vibre de verre)
• Batteries plomb-acide sans entretient (MF)

D'autres batteries ne peuvent pas etre recharges avec cet apparéil.

L'appareil de recharge ne peut pas ettre utilise comme aide au demarrage. Chargez d'abord complètement la batterie du vehicule et retirez l'appareil de recharge avant de demarrer le vehicule.

L'appareil de recharge ne doit pas etre utilise comme source de courant electrique continu ou dans d'autres buts.

L'appareil de recharge de batterie doit être utilisé dans un environnement sec et protégé avec des températures allant de -5 °C à +40 °C.

Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes physiquement, sensorièlement ou mentalement liées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet apparéil.

Cet apparéil n'est pas destiné à une utilisation industrielle/commerciale.

Toute autre utilisation ou modification de l'appareil est consideree comme non conforme et dangereuse. EAL GmbH n'endosse aucune responsabilité pour les dommages resultant d'une utilisation non conforme aux prescriptions.

2. Contenu de la livraison

Appareil de recharge Mode d'emploi

3. Spécifications

Dimensions: 180 × 100 × 45 mm Poids: 0,475 kg

Longueur du cable de chargement: 1,50m

Entree:220-240VAC50/60HzSortie: Mode6V6VDC2,0A

Capacité de la batterie: 6 V min 1,2 Ah max. 14 Ah 12 V min 1,2 Ah max. 120 Ah

Classe de protection: IP65 (uniquement boitier, pas de cable de chargement et d'alimentation)

Température ambiente: -5°C à +40°C

4. Signification des symboles

Correspond aux directives europeennes

Un produit électrique caractérisé ne peut pas êtrejeta aux ordures.

Les appareils portant ce symbole ne peuvent etre utilisés qu'a l'intérieur (environnement sec)

Boitier avec isolation ( classe de protection II).

Fusible, ici: temporisé, 1.6A

Capacité de batterie conséillée

Lire le mode d'emploi

Correspond aux exigences du § 21 de la sécurité et loi du produit (ProdSG)

IP65

Classe de protection Protégé contre les jets d'eau

5. Consignes de sécurité

Le triangle de signalisation signale toutes les instructions relatives à la sécurité. Respectez-les à tout moment, sans quoi vous pourriez vous blesser ou l'appareil pourrait être endommagé. Ne connectez l'appareil qu'a une prise proprement installée. La tension doit correspondre à l'indication sur la plaque synoptique de l'appareil. - Ne coincez pas les cables de raccordement et protegez-les contre des arêtes vives, l'humidité, la chaleur ou l'huile. Le cable d'alimentation ne peut pas etre remplace. En cas de dommages au cable, l'appareil doit etre mis à la ferraille. - Ne mettez par l'appareil en marche ou retirez immédiatement la fiche de contact s'il est endommagé ou si vous suspectez un defaulted. Dans ces cas, veuillez contacter nos techniciens. Retirez la fiche de contact lorsqu'ell'appareil n'est pas utilise. Tenez le matériel d'emballage et notamment les films et sachet plastiques eolignes des enfants. Il y a risque de suffocation s'ilss jouent avec. Posez le cable electrique de maniere a ce qu'il ne fasse pas obstacle et qu'aucune traction accidentelle n'ait lieu. Enlevez tous les films de protection de l'appareil avant de lemettre en service. Posez les cables de raccordement de manière à ce qu'ils ne vous génent pas et à ce que personne ne puisse les tirer par mégarde. - Debranche l'appareil de recharge de batterie de l'alimentation après le processus de recharge. - Entreposez l'appareil de recharge dans un endroit hors d'atteinte d'enfants et de personnes non-autorises. N'employez pas l'appareil à proximé de matériel inflammable ou dans un environnement explosible. - Portez toujours des vêtements de travails, gants de protection et lunettes de protection adaptés. L'acide de batterie est corrosif! Le cas échéant, rincez immédiatement avec beaucoup d'eau, consulter un médecin si besoin. Si de l'acide de batterie parvient jusqu'àux yeux, rincer immédiatement sous l'eau pendant au moins 10 minutes et consulter un médecin. - Ne recouvre pas l'appareil de recharge car cela pourrait provoquer une surchauffe et conséquémment, un endommagement de l'appareil. Ne mettez pas l'appareil de recharge en marche sur un support isolant (par exemple, du polystyrene) - Risque de surchauffe. Si you souhaitez recharger la batterie de votre vehicule à l'état monté, assurez d'abord votre vehicule, tirez le frein à main et coupez l'allumage. Déconnectez tout d'abord la batterie du réseau de bord de votre vehicule. Veuillez dire à cet effet le manuel de votre vehicule ou adressez-vous à votre garagiste.

• Tirez le cable d'alimentation lorsque vous le débranchez de la fiche de contact.
• Ne placez jamais l'appareil à proximate de feu, de chaleur et à des températures supérieures à +40°C pendant une période prolongée!
• Conservez ce mode d'emploi et transmettez-le aux futurs utilisateurs.

6. Mode d'emploi

Fig.1: Vue d'ensemble

A Touche MODE

B Affichage

C Cable de chargement

D Pince rouge (+)

E Pince noire (-)

F Câble d'alimentation

G Crochet d'encourlement des cables

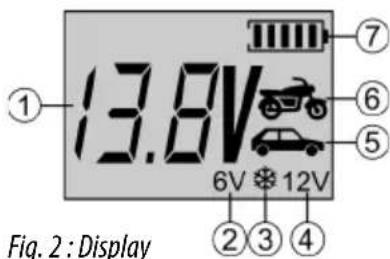

1. Affichege de la tension de la batterie
2. Programme pour batterie de 6 V
3. Programme de chargement d'hiver
4. Programme pour batterie de 12 V
5. Programme de chargement voiture
6. Programme de chargement moto
7. Affichage de I'etat de chargement de la batterie

6.1 Preparation

Nettoyez les pôles de la batterie de poussière et de débris de corrosion. Seulément pour batterie ouverte : Remplissez d'eau distilled jusqu'à ce que le niveau de remplissage soit atteint. Laissez les cellules de la batterie ouverte jusqu'à la fin du processus de recharge. Pour les batteries sans entretien, veillez respecter le mode d'emploi du fabricant de la batterie.

6.2 Raccordement du chargeur de batterie

Attention: Assurez-vous que le chargeur n'est pas raccordé à la prise secteur. Raccordez en premier le cable plus (+) rouge du chargeur sur le pole plus de la batterie. Raccordez ensuite le cable moins (-) noir sur le pole moins de la batterie. Si vous chargez la batterie lorsqu'elle est installée, le cable moins (-) noir doit être connecté à la carrosse

rie et ce, suffisamment loin de la batterie, du carburateur et des conduites à carburant. Respectez imperativement cette suite opérationnelle.

Attention : ÀpRES avoir enfiéché la fiche secteur, il convient d'activer le programme de chargement souhaité en appuyant plusieurs fois sur la touche MODE. Si la touche MODE n'est pas enforcée, l'opération de chargement ne démarre pas. ÀpRES avoir lance l'opération de chargement, il n'est plus possible de commuter sur un autre programme

de chargement. Pour passer à un autre programme de chargement, vous doivent restorer la fiche secteur de la prise et patienter jusqu'à ce que le Display se soit assombri. Ensuite, vous doivent rebrancher la fiche secteur et procéder comme décrit ci-dessus.

Branchez alors le cable electrique du chargeur dans la prise de courant. L'éclairage du fond de l'écran est allumé.

Si la batterie n'est pas correctement raccordée (permutation des pôles) ou si le chargeur n'a pas de contact, le message d'erreur "Er 1" s'affiche. Si l'écran affiche le message d'erreur "Er 2", cela signifie que la batterie 6 V raccordée est défectueuse et ne peut pas être chargée avec ce chargeur. Si la batterie est correctement raccordée, la tension de batterie actuelle et les symboles pour le programme de chargement ajusté s'affichent sur l'écran. Sélectionnez alors le programme de chargement approprié en appuyant (plusieurs fois) sur la touche MODE.

Les programmes de chargement peuvent être seLECTIONnés dans l'ordre indiqué ci-après en appuyant sur la touche MODE :

Le chargeur adapte le courant de chargement à l'état de chargement de la batterie et assure ainsi un changement optimal de la batterie raccordée. Le courant de charge maximal indiqué n'est appliqué que lors de la phase de changement principale. Le courant de charge applique s'affaiblit juste avant l'obtention de la capacité de charge maximale. Ainsi, la batterie est chargée de manière optimale et en douceur jusqu'à ce que la capacité maximale soit atteinte.

Le symbole de batterie (7) (Fig. 2: Display) affché sur l'écran indique l'état de chargement actuel de cette dernière.

Possibles programmes de chargem

Mode 6 Volts Programme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 14 Ah, températures supérieures à 0°C Courant de charge: 2 A maximum Tension de charge: 7,2 V	7.2V 6V
Mode hiver 6 Volts Programme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 14 Ah, températures inférieures à 0°C Courant de charge: 2 A maximum Tension de charge: 7,4 V	7.4V 6V
Mode moto Programme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 14 Ah, températures supérieures à 0°C Courant de charge: 2 A maximum Tension de charge: 14,3 V	14.3V 12V
Mode moto hiver Programme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 14 Ah, températures inférieures à 0°C Courant de charge: 2 A maximum Tension de charge: 14,8 V	14.8V 12V
Mode voiture Programme de chargement pour batteries 12 V de 14 Ah jusqu'à 120 Ah, températures supérieures à 0°C Courant de charge: 4 A maximum Tension de charge: 14,6 V	14.6V 12V

Modevoie hiver Programme de chargement pour batteries 12 V de 14 Ah jusqu'à 120 Ah, températures inférieures à 0°C Courant de charge: 4 A maximum Tension de charge: 14,8 V	14.8V @12V
Mode de conservation de charge de la batterie Dés que la batterie est complètement chargée, l'appareil de recharge passée automatiquement en mode de conservation de charge de la batterie. Cela apparait sur l'affichage.	1000 FUL 12V

Messages d'erreur

Affichage d'erreur après raccordement erroné (permutation des pôles), court- circuit, sélection d'un programme de chargement erroné ou surchauffe.	EB.V. 12V
Message d'erreur en mode 6 V si la batterie est raccordée avec moins de 5,5 V ± 0,2 ou si la tension est encore inférieure à 6 V, même au bout d'un temps de chargement de 4 h.	EB.BV 6V

6.3 Retirer l'appareil de recharge

Attention: Retirez d'abord la fiche de contact de la prise et observez la procEDURE de branchement.

Vous evitez ainsi la formation d'étincelles. Ceci est particulièrement important pour votre sécurité car un mélange d'hydrogène et d'oxygène très explosif peut se former lors du chargement.

Séparez l'appareil de recharge du réseau d'alimentation.

Retirez ensuite le raccordement de la pince noire (Moins) Retirez maintainant la pince de la batterie de la borne positive de la batterie (pince rouge).

Laissez refroidir la batterie et remplissez les cellules d'eau distillée jusqu'au niveau de replissage décrit par le fabricant de la batterie. Refermez les batteries de cellule en plaçant les bouchons de fermeture.

7.1 Entretien

A condition d'etre utilise conformément aux spécificités pour lesquelles il a ete concu, l'appareil n'exige pas de maintenance.

7.2 Maintenance

Nettoyez les pince apres chaque operation de chargement. Eliminez tout projection d'acide de batterie sur les pines afin d'eviter la corrosion. Nettoyez l'appareil avec precaution a I'aide d'un chiffon sec. N'utilise aucun produit nettoyant liquide ou chimique. N'immergez jamais I'appareil dans un liquide. Ne laissez jamais de liquide entre dans I'appareil.

Rembobine z cable convenablement avant de ranger l'appareil afin d'eviter des dommages aux cables et a l'appareil. Avant de ranger l'appareil, you've enrouler les cables sur le crochet prevu sur l'appareil, afin d'eviter tout endommagement des cables et de I'appareil. Conservez I'appareil dans un endroit sec et propre.

8. Consignes pour la protection de l'environnement

L'emballage est fait en un matériel ecologique dont vous pouvez vous débarrasser aux centres de recyclages locaux. Ne jetez pas d'appareils Electroniques aux ordures! Les appareils ELECTriques et Electroniques usages doivent être collectés séparément et être envoyés pour un recyclage ecologique. Renseignez-vous quant aux possibités d'élimination d'appareils Electroniques usages auprès de votre administration communale ou municipale.

EAL GmbH

42115 Wuppertal, Allemagne

[phone]

[phone] - 160

info@eal-vertrieb. com
