GEBRUIKSAANWIJZING EVE TF20X Chauvet

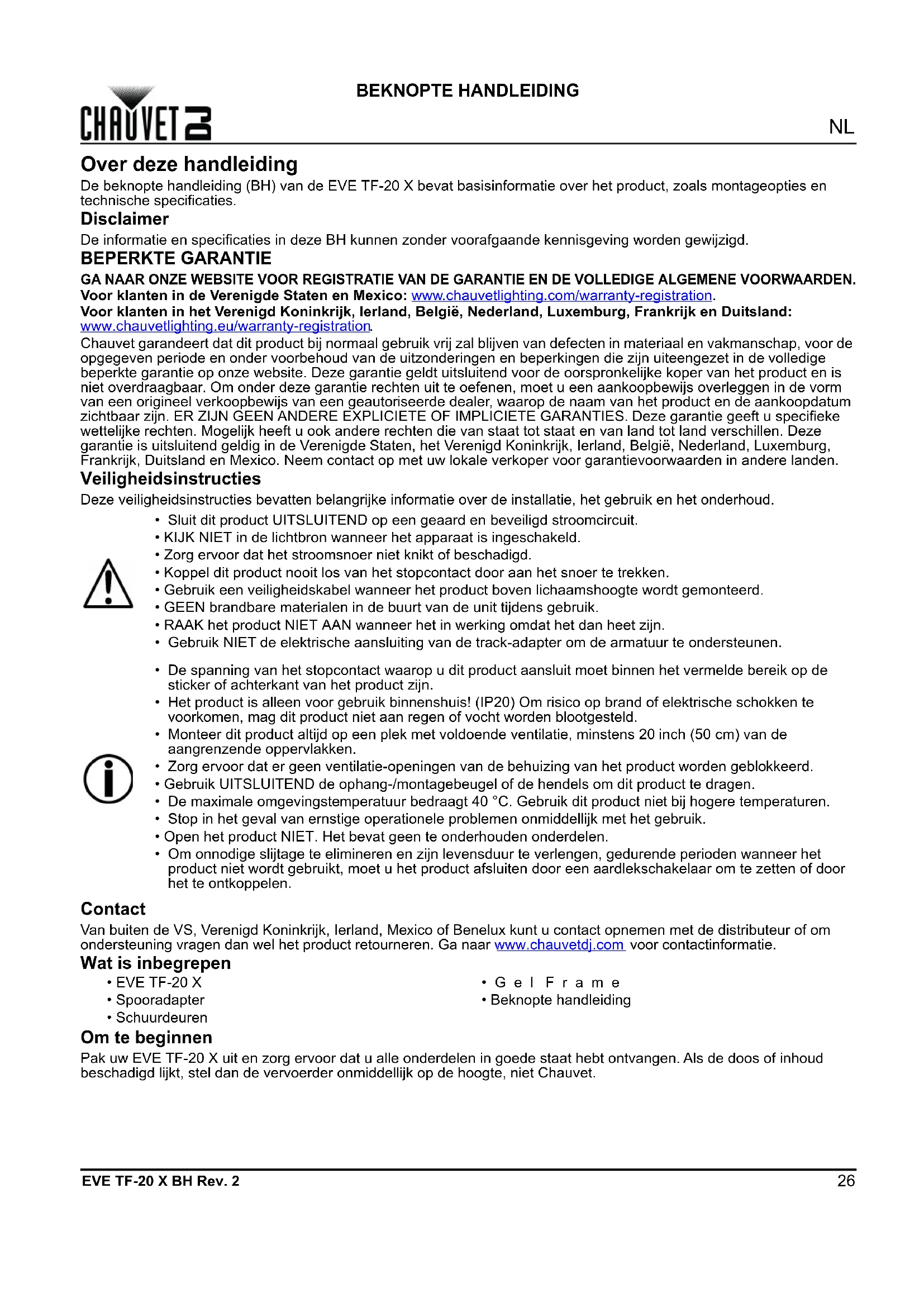

EVE TF-20 X BH Rev. 2 BEKNOPTE HANDLEIDING Over deze handleiding De beknopte handleiding (BH) van de EVE TF-20 X bevat basisinformatie over het product, zoals montageopties en technische specificaties. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie. Wat is inbegrepen Om te beginnen Pak uw EVE TF-20 X uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• Gebruik NIET de elektrische aansluiting van de track-adapter om de armatuur te ondersteunen.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• Beknopte handleiding27

BEKNOPTE HANDLEIDING EVE TF-20 X BH Rev. 2 Productbeschrijving De EVE TF-20 X is een krachtige, compacte en op een spoor verstelbare fresnel-armatuur die geschikt is voor een dimmer of regelweerstand. Overzicht Afmetingen AC-stroom Dit product heeft een voeding met vaste spanning en het kan werken met ingangsspanning van 120 VAC, 60 Hz of 220 VAC, 50 Hz, afhankelijk van het specifieke model. Dit product kan worden aangesloten op een dimmer of regelweerstand. Dit kan gebeuren door het in een standaardcontact te steken dat wordt geregeld door een dimmer of regelweerstand, of door de stroomkabel te splijten en het aan te sluiten op de meegeleverde spooradapter. Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen. Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur AC Live Zwart Bruin Geel/messing AC Neutraal Wit Blauw Zilver AC Aarde Groen/geel Groen/geel Groen/Zilver Het splijten van een commerciële spoorverlichting of een dimmeropstelling moet worden uitgevoerd door een erkend professional. montagegat Schuurdeuren Bevestigingsclip schuurdeur Stroomkabel 7,9 in 201,5 mm 4,8 in 123 mm 3,4 in 87,8 mmNL

EVE TF-20 X BH Rev. 2 BEKNOPTE HANDLEIDING Spooradapter Lees vóór montage van dit product de Veiligheidsinstructies. Voor het splijten van de meegeleverde spooradapter op de EVE TF-20 X:

1. Snijd de stroomkabel door en laat ongeveer 0,5 m over voor de wendbaarheid.

2. Strip voldoende van de kabel en de draden om splijten mogelijk te maken.

3. De spooradapter demonteren:

4. Voer de kabel door elk stuk en de montagebeugel, zoals in het onderstaande diagram is weergegeven.

Verwijder 2 schroeven Trek de module eruit Verwijder 2 schroeven Verwijder de afdekking 120 V 220 V 220 V120 V Ring29

5. Splijt de spooradapter zoals is weergegeven in het volgende diagram.

6. Bevestig de spooradapter aan de montagebeugel met behulp van holle bouten en moer(en) en plaats het terug.

Klembevestiging Lees vóór montage van dit product de Veiligheidsinstructies. Montagediagram voor montage van de klem Draden splijten (met meegeleverde krimpkoppelingen) Nul Aarde Spanning Draden splijten (met schroeven) Nul Aarde Spanning 120 V 220 V Veiligheidskabel (zoals de CH-05 van Chauvet) Klem (zoals de CLP-15N van Chauvet) MontagebeugelNL

EVE TF-20 X BH Rev. 2 BEKNOPTE HANDLEIDING Technische Specificaties Afmetingen en Gewicht Let op: Afmetingen in inches zijn afgerond. Vermogen Lichtbron Photometrics Thermaal Bestellen Lengte Breedte Hoogte Gewicht 201,5 mm (7,9 in) 123 mm (4,8 in) 87,8 mm (3,4 in) 0,9 kg (2 lb) Type Voeding Bereik Voltage Selectie Vaste 120 VAC, 60 Hz of 220 VAC, 50 Hz Vaste Parameter 120 V, 60 Hz 230 V, 50 Hz Consumptie 24 W 24 W Bedrijfsstroom 0,2 A 0,1 A Power I/O US/Canada UK/ Wereldwijd Vast stroomsnoer Edison (US) Lokale stekker Type Kleur Aantal Vermogen Stroomsterkte Levensduur COB LED Warm wit 1 20 W 0,5 A 50.000 uur Stralingshoek Field hoek 24° 40° Maximum Externe. Temp. Koeling 40 °C (104 °F) Convectie Product Naam Item Code UPC Nummer
